Слайд 1Магнитный поток

Магнитный поток

Слайд 2вектор магнитной индукции



Там, где силовые линии гуще, индукция магнитного поля

больше.


Там, где силовые линии реже, индукция магнитного поля меньше

В

В

вектор магнитной индукцииТам, где силовые линии гуще, индукция магнитного поля  больше.Там, где силовые линии реже, индукция

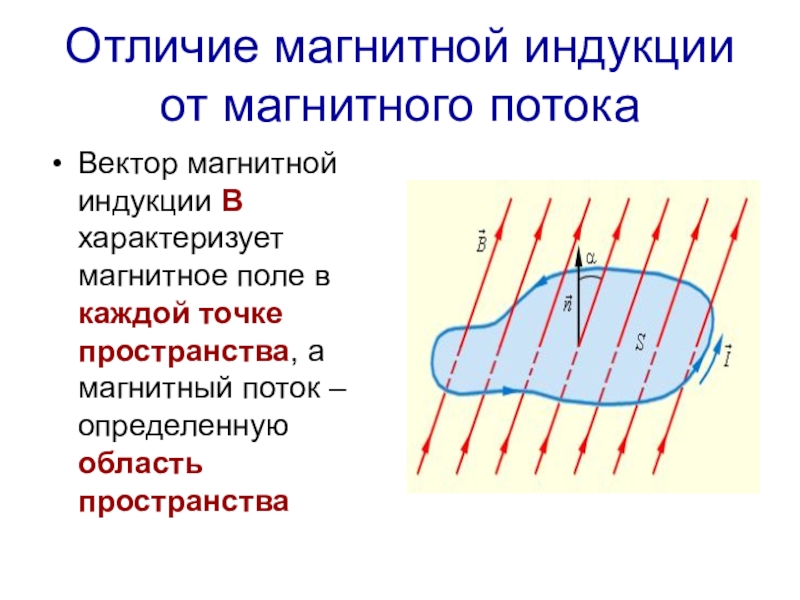

Слайд 3Отличие магнитной индукции от магнитного потока
Вектор магнитной индукции В характеризует магнитное

поле в каждой точке пространства, а магнитный поток – определенную область пространства
Отличие магнитной индукции от магнитного потокаВектор магнитной индукции В характеризует магнитное поле в каждой точке пространства, а

Слайд 4Определение магнитного потока
Произведение индукции магнитного поля, пронизывающей поперечное сечение

контура, на площадь этого контура называется магнитным потоком


S

Определение магнитного потока  Произведение индукции магнитного поля, пронизывающей поперечное сечение контура, на площадь этого контура называется

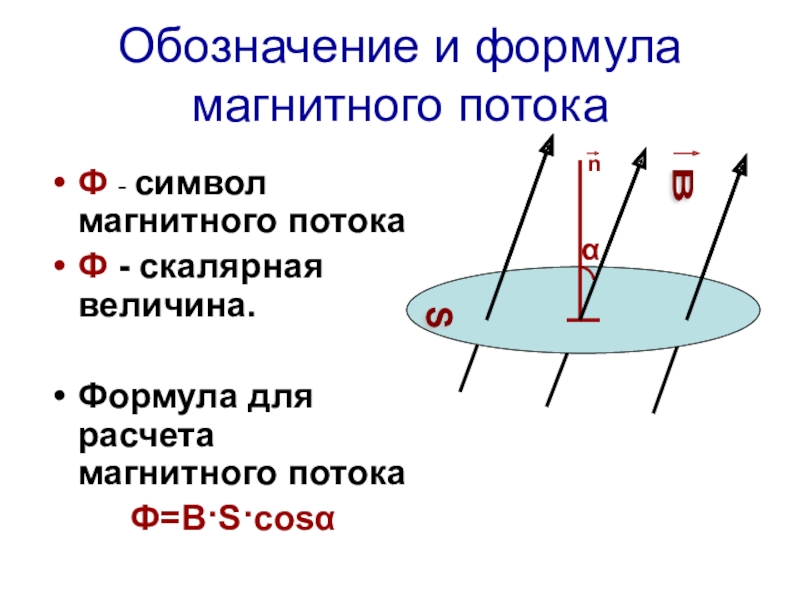

Слайд 5Обозначение и формула магнитного потока
Ф - символ магнитного потока
Ф - скалярная

величина.

Формула для расчета магнитного потока
Ф=В·S·cosα


f


s

Обозначение и формула магнитного потокаФ - символ магнитного потокаФ - скалярная величина.Формула для расчета магнитного потокаФ=В·S·cosα fs

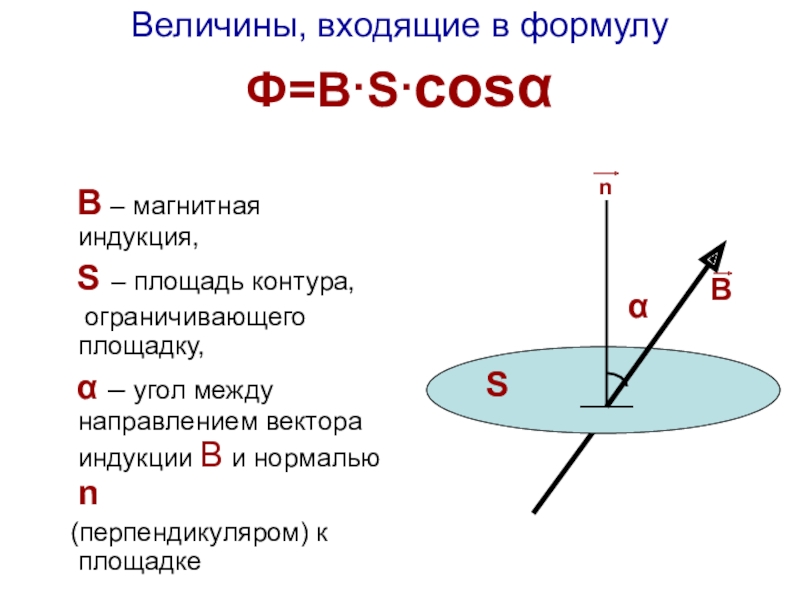

Слайд 6 Величины, входящие в формулу Ф=В·S·cosα

n


В – магнитная индукция,
S – площадь контура,
ограничивающего площадку,
α – угол между направлением вектора индукции В и нормалью n
(перпендикуляром) к площадке


S

В

α


Величины, входящие в формулу  Ф=В·S·cosα

Слайд 7Единица измерения магнитного потока Вб
1 Вб - магнитный

поток, созданный магнитным полем с индукцией 1 Тл через поверхность площадью 1м2 , расположенную перпендикулярно вектору магнитной индукции.

S=1м2

В=1 Тл

Единица измерения магнитного потока   Вб  1 Вб - магнитный поток, созданный магнитным полем с

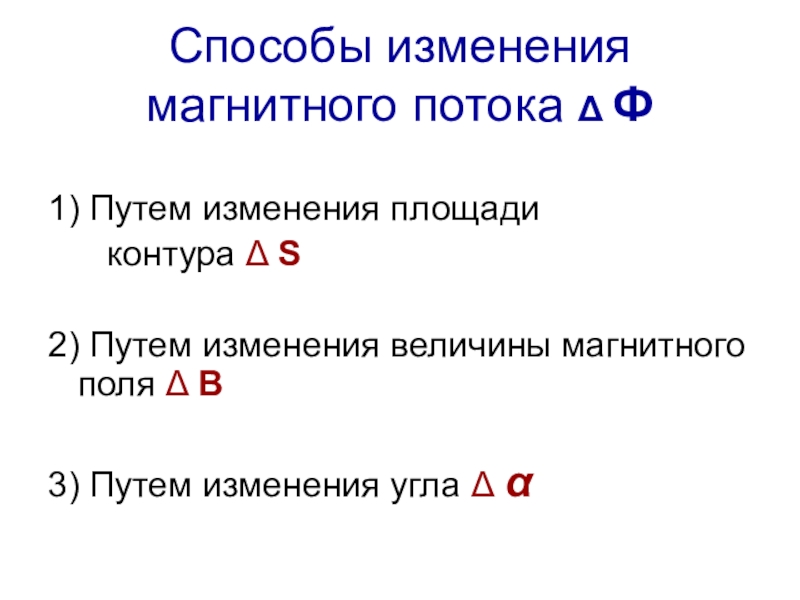

Слайд 8Способы изменения магнитного потока Δ Ф

1) Путем изменения площади

контура Δ S

2) Путем изменения величины магнитного поля Δ В

3) Путем изменения угла Δ α

Способы изменения магнитного потока Δ Ф 1) Путем изменения площади   контура Δ S 2) Путем

Слайд 9S

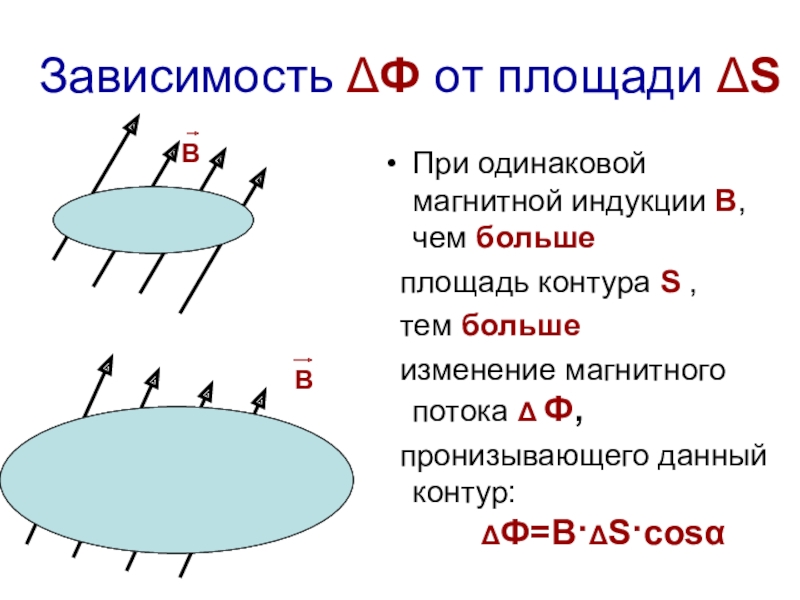

Зависимость ΔФ от площади ΔS
При одинаковой магнитной индукции В, чем больше


площадь контура S ,
тем больше
изменение магнитного потока Δ Ф,
пронизывающего данный контур:

S

В

В

ΔФ=В·ΔS·cosα



SЗависимость ΔФ от площади ΔSПри одинаковой магнитной индукции В, чем больше  площадь контура S , тем

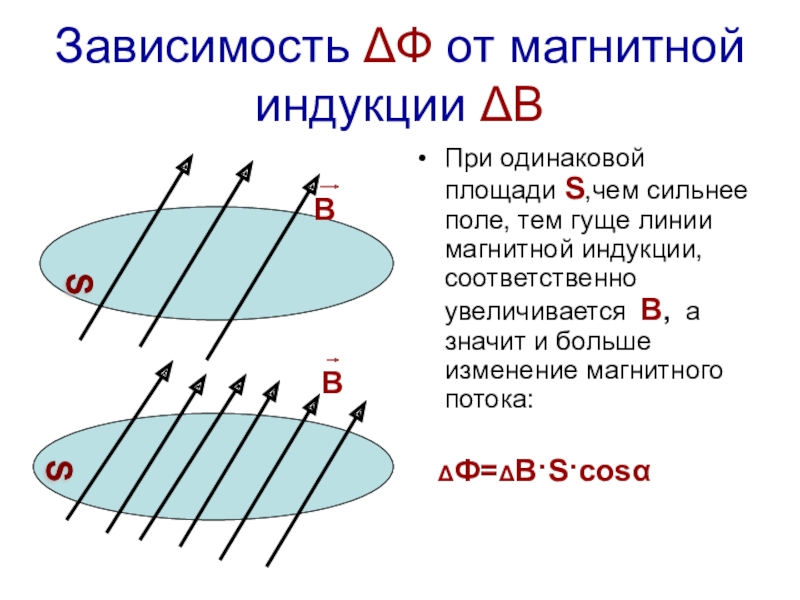

Слайд 10Зависимость ΔФ от магнитной индукции ΔВ
При одинаковой площади S,чем сильнее поле,

тем гуще линии магнитной индукции, соответственно увеличивается В, а значит и больше изменение магнитного потока:

ΔФ=ΔВ·S·cosα




В

В

s

s

Зависимость ΔФ от магнитной индукции ΔВПри одинаковой площади S,чем сильнее поле, тем гуще линии магнитной индукции, соответственно

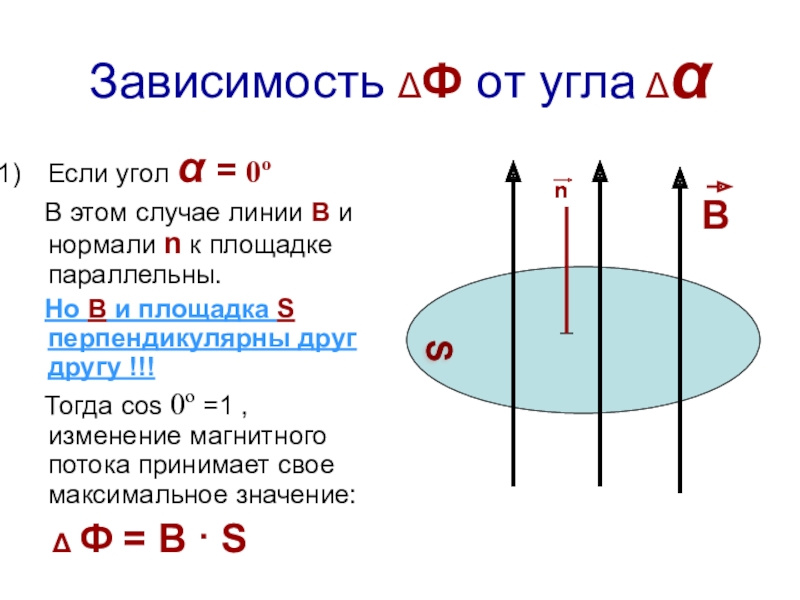

Слайд 11Зависимость ΔФ от угла Δα
Если угол α = 0º

В этом случае линии В и нормали n к площадке параллельны.
Но В и площадка S перпендикулярны друг другу !!!
Тогда cos 0º =1 , изменение магнитного потока принимает свое максимальное значение:
Δ Ф = B · S




s

Зависимость ΔФ от угла ΔαЕсли угол α = 0º   В этом случае линии В и

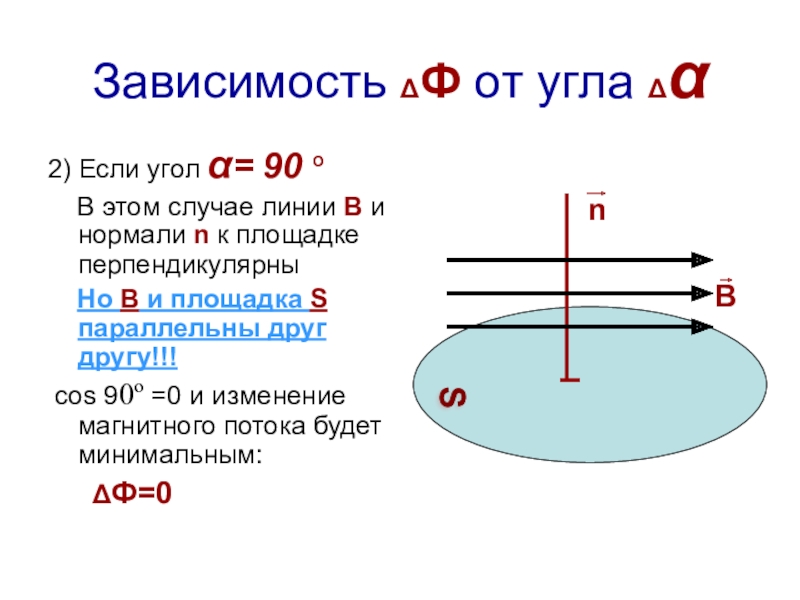

Слайд 12Зависимость ΔФ от угла Δα
2) Если угол α= 90 º

В этом случае линии В и нормали n к площадке перпендикулярны
Но В и площадка S параллельны друг другу!!!
cos 90º =0 и изменение магнитного потока будет минимальным:
ΔФ=0



n

В

s

Зависимость ΔФ от угла Δα2) Если угол α= 90 º   В этом случае линии В

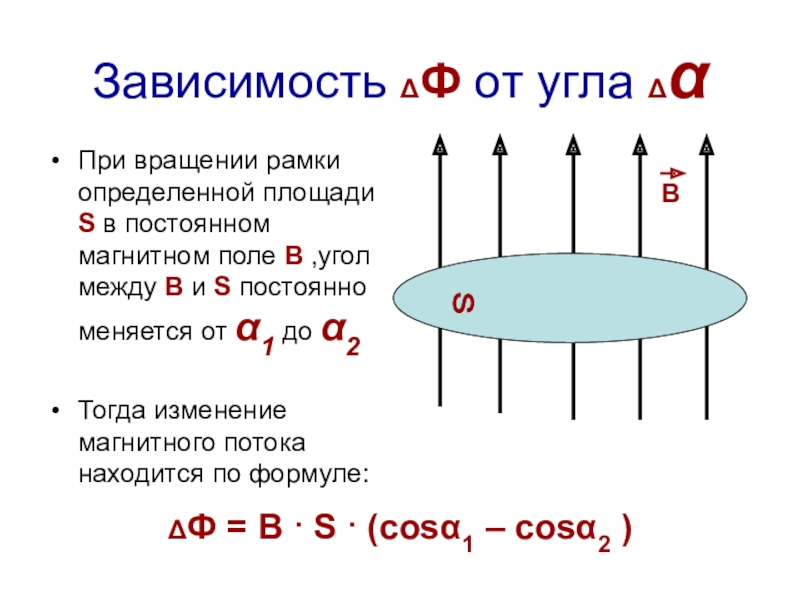

Слайд 13Зависимость ΔФ от угла Δα
При вращении рамки определенной площади S в

постоянном магнитном поле В ,угол между В и S постоянно меняется от α1 до α2

Тогда изменение магнитного потока находится по формуле:


ΔФ = В · S · (cosα1 – cosα2 )

Зависимость ΔФ от угла ΔαПри вращении рамки определенной площади S в постоянном магнитном поле В ,угол между

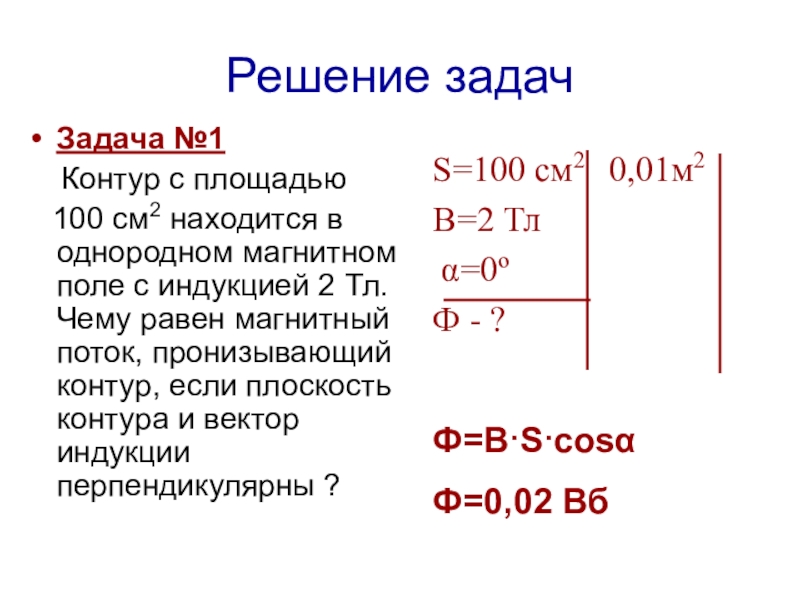

Слайд 14Решение задач
Задача №1
Контур с площадью
100 см2

находится в однородном магнитном поле с индукцией 2 Тл. Чему равен магнитный поток, пронизывающий контур, если плоскость контура и вектор индукции перпендикулярны ?

S=100 см2 0,01м2
В=2 Тл
α=0º
Ф - ?

Ф=В·S·cosα
Ф=0,02 Вб


Решение задачЗадача №1  Контур с площадью  100 см2 находится в однородном магнитном поле с индукцией

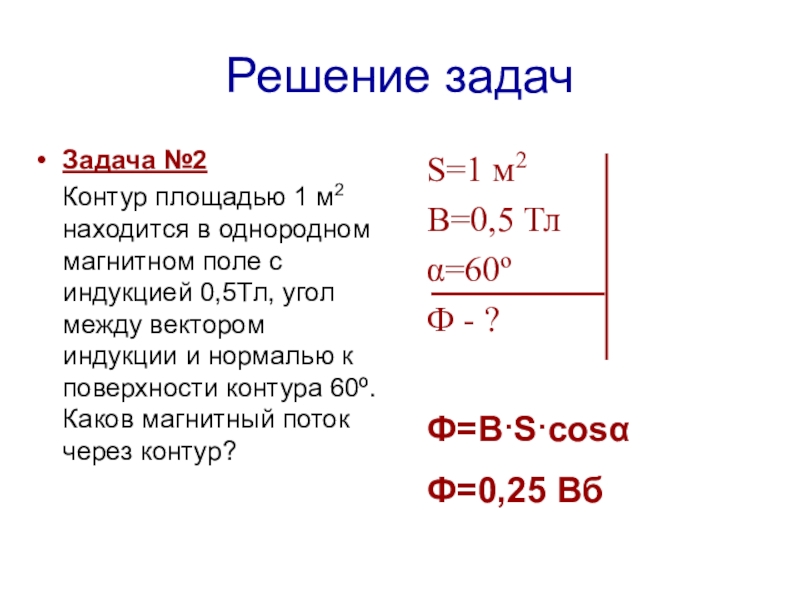

Слайд 15Решение задач
Задача №2
Контур площадью 1 м2 находится в однородном

магнитном поле с индукцией 0,5Тл, угол между вектором индукции и нормалью к поверхности контура 60º. Каков магнитный поток через контур?


S=1 м2
В=0,5 Тл
α=60º
Ф - ?

Ф=В·S·cosα
Ф=0,25 Вб


Решение задачЗадача №2  Контур площадью 1 м2 находится в однородном магнитном поле с индукцией 0,5Тл, угол

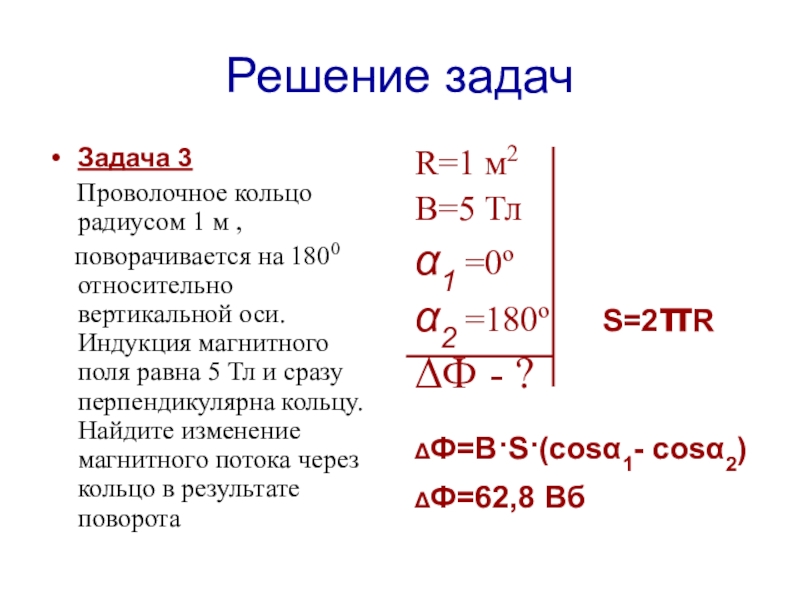

Слайд 16Решение задач
Задача 3
Проволочное кольцо радиусом 1 м ,

поворачивается на 1800 относительно вертикальной оси. Индукция магнитного поля равна 5 Тл и сразу перпендикулярна кольцу. Найдите изменение магнитного потока через кольцо в результате поворота

R=1 м2
В=5 Тл
α1 =0º
α2 =180º S=2πR
ΔФ - ?

ΔФ=В·S·(cosα1- cosα2)
ΔФ=62,8 Вб

Решение задачЗадача 3  Проволочное кольцо радиусом 1 м ,  поворачивается на 1800 относительно вертикальной оси.

Слайд 17Домашнее задание


§ 2 или 1.4.2

4.7, 4.8

Домашнее задание§ 2 или 1.4.2 4.7, 4.8
