Презентация, доклад на тему Урок 23 Электромагнитная индукция

Содержание

Цель: познакомиться с явлением электромагнитной индукции; показать значение этого явления для физики и техники; ввести понятие вихревого электрического поля.

Слайд 1Электромагнитная индукция. Закон электромагнитной индукции.

Электромагнитная индукция. Закон электромагнитной индукции.

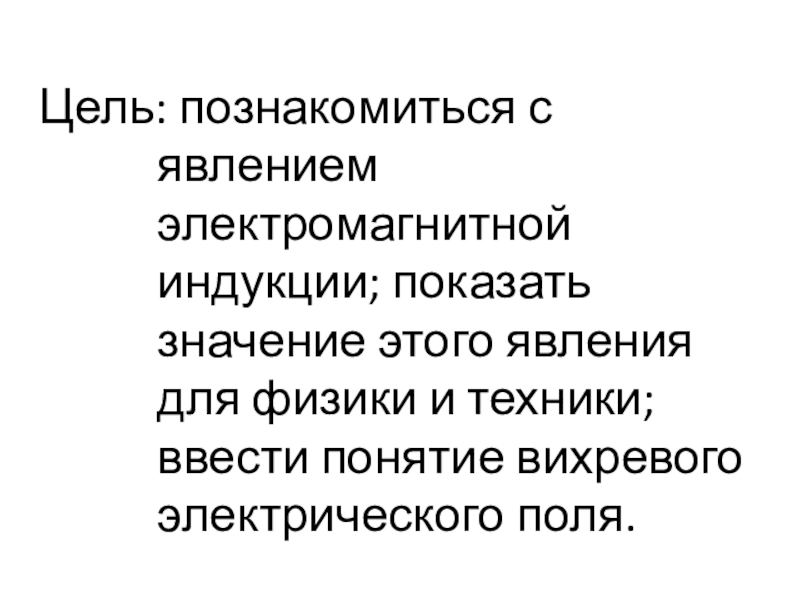

Слайд 2Цель: познакомиться с явлением электромагнитной индукции; показать значение этого явления для

физики и техники; ввести понятие вихревого электрического поля.
Цель: познакомиться с явлением электромагнитной индукции; показать значение этого явления для физики и техники; ввести понятие вихревого

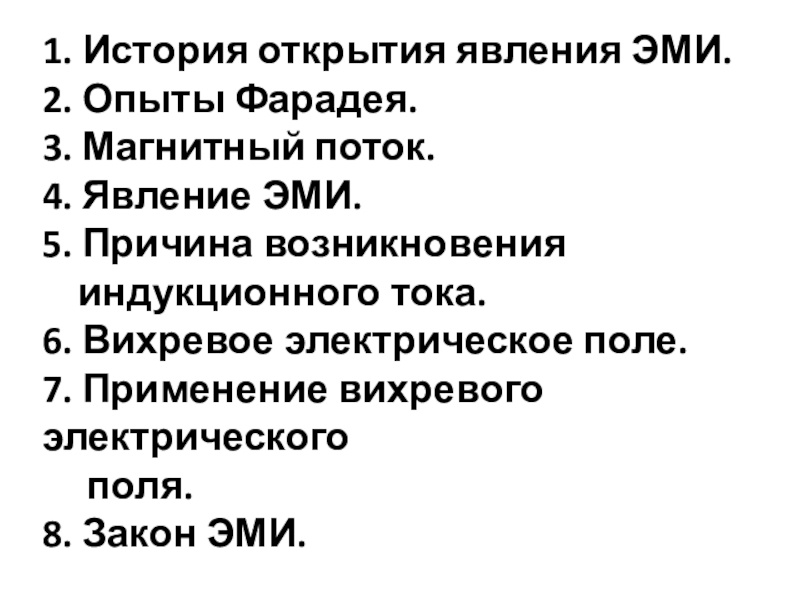

Слайд 31. История открытия явления ЭМИ. 2. Опыты Фарадея. 3. Магнитный поток. 4. Явление ЭМИ. 5.

Причина возникновения индукционного тока. 6. Вихревое электрическое поле. 7. Применение вихревого электрического поля. 8. Закон ЭМИ.
1. История открытия явления ЭМИ. 2. Опыты Фарадея. 3. Магнитный поток. 4. Явление ЭМИ. 5. Причина возникновения

Слайд 4 В 1820 г Эрстед обнаружил действие

проводника с током на магнитную стрелку. Этим опытом показали «превращение электричества в магнетизм».
В 1820 г Эрстед обнаружил действие проводника с током на магнитную стрелку.

Слайд 5 «Превратить магнетизм в электричество…»
Английский физик Майкл Фарадей, узнав об

опытах Эрстеда, поставил перед собой задачу – «превратить магнетизм в электричество». Решал эту задачу в течение 10 лет – с 1821 по 1831 г. Фарадей доказал, что магнитное поле может порождать электрический ток.
«Превратить магнетизм  в электричество…»Английский физик Майкл Фарадей, узнав об опытах Эрстеда, поставил перед собой

Слайд 6 Значение ЭМИ для физики и техники
На явлении ЭМИ основано

действие генераторов электрического тока на всех электростанциях Земли.
Немецкий физик Генрих Гельмгольц сказал: «Пока люди будут пользоваться благами электричества, они будут помнить имя Фарадея».
Значение ЭМИ для физики и техникиНа явлении ЭМИ основано действие генераторов электрического тока на всех

Слайд 7Опыты Фарадея по исследованию ЭМИ можно разделить на две серии:
возникновение индукционного

тока при вдвигании и выдвигании магнита (катушки с током);
возникновение индукционного тока в одной катушке при изменении тока в другой катушке.
Опыты Фарадея по исследованию ЭМИ можно разделить на две серии:возникновение индукционного тока при вдвигании и выдвигании магнита

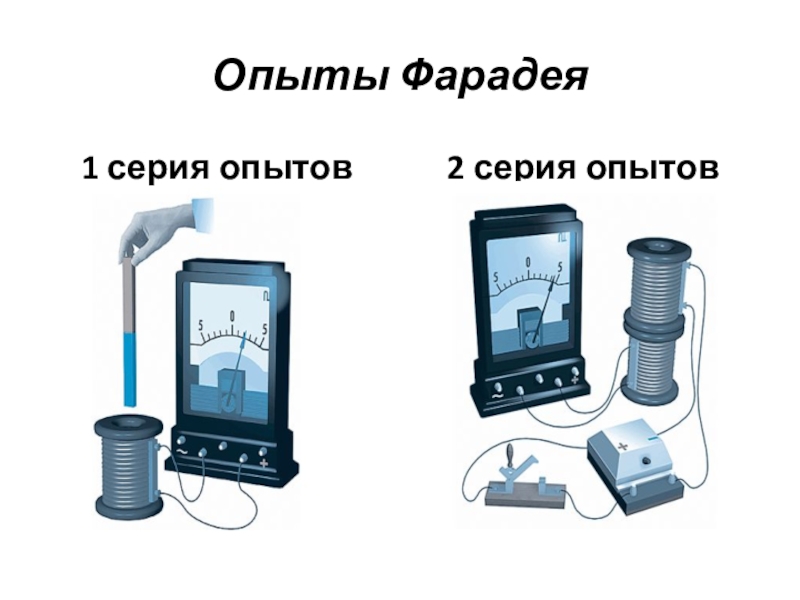

Слайд 8Опыты Фарадея
1 серия опытов
2 серия опытов

Опыты Фарадея1 серия опытов2 серия опытов

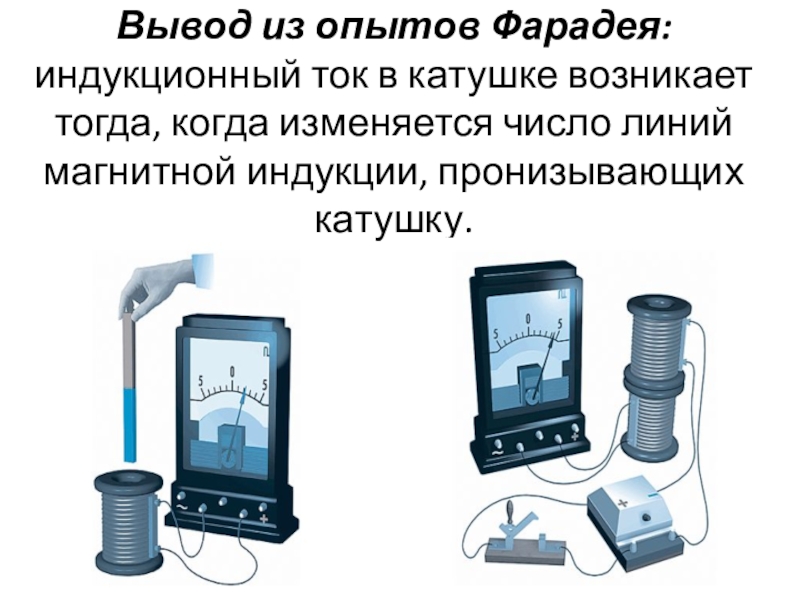

Слайд 9Вывод из опытов Фарадея: индукционный ток в катушке возникает тогда, когда

изменяется число линий магнитной индукции, пронизывающих катушку.
Вывод из опытов Фарадея: индукционный ток в катушке возникает тогда, когда изменяется число линий магнитной индукции, пронизывающих

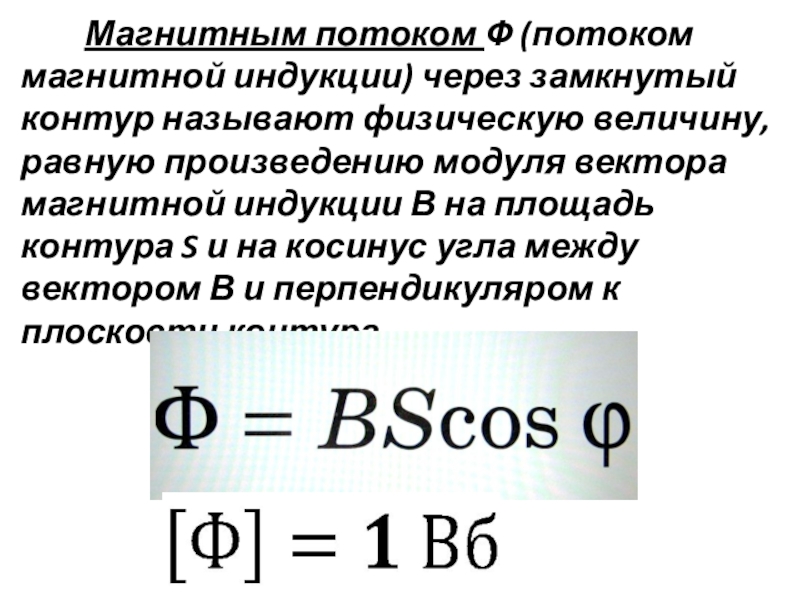

Слайд 10 Магнитным потоком Ф (потоком магнитной индукции) через

замкнутый контур называют физическую величину, равную произведению модуля вектора магнитной индукции В на площадь контура S и на косинус угла между вектором В и перпендикуляром к плоскости контура.



Магнитным потоком Ф (потоком магнитной индукции) через замкнутый контур называют физическую величину, равную

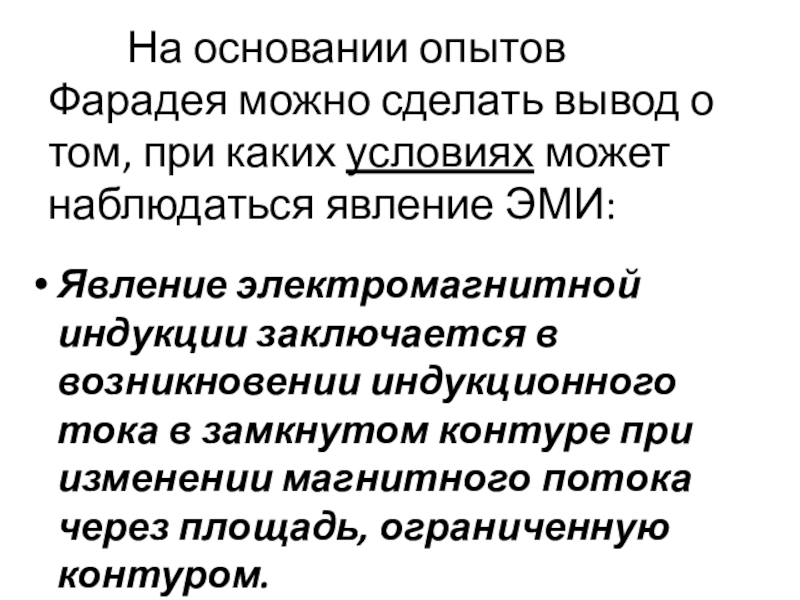

Слайд 11 На основании опытов Фарадея можно сделать вывод

о том, при каких условиях может наблюдаться явление ЭМИ:

Явление электромагнитной индукции заключается в возникновении индукционного тока в замкнутом контуре при изменении магнитного потока через площадь, ограниченную контуром.

На основании опытов Фарадея можно сделать вывод о том, при каких условиях может

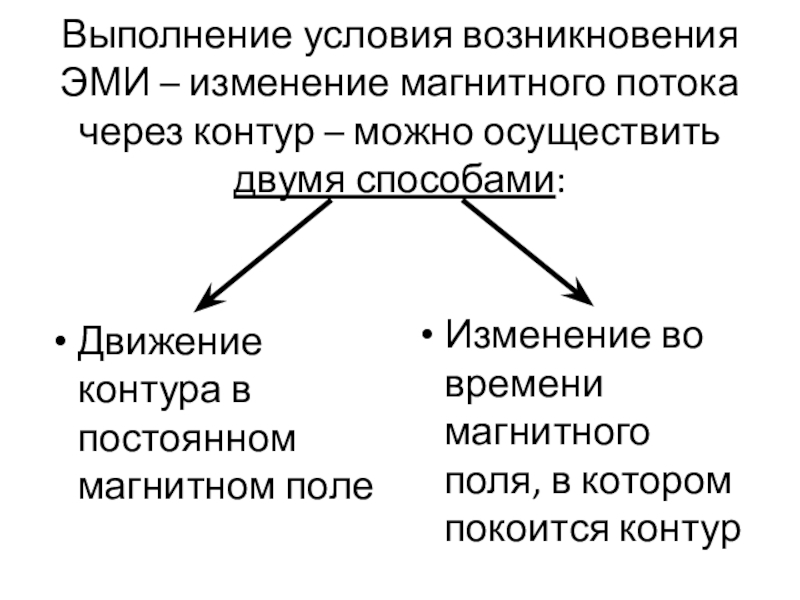

Слайд 12Выполнение условия возникновения ЭМИ – изменение магнитного потока через контур –

можно осуществить двумя способами:

Движение контура в постоянном магнитном поле

Изменение во времени магнитного поля, в котором покоится контур

Выполнение условия возникновения ЭМИ – изменение магнитного потока через контур – можно осуществить двумя способами:Движение контура в

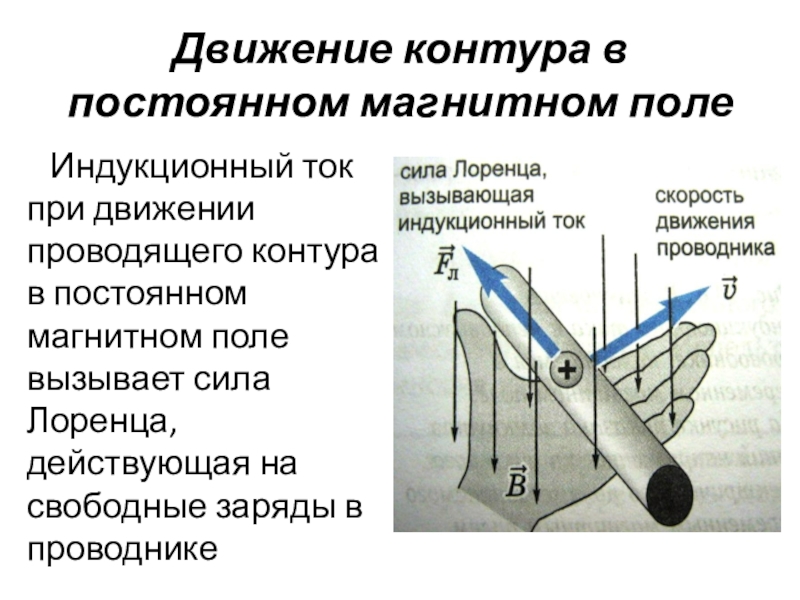

Слайд 13Движение контура в постоянном магнитном поле
Индукционный ток при движении проводящего контура

в постоянном магнитном поле вызывает сила Лоренца, действующая на свободные заряды в проводнике
Движение контура в постоянном магнитном полеИндукционный ток при движении проводящего контура в постоянном магнитном поле вызывает сила

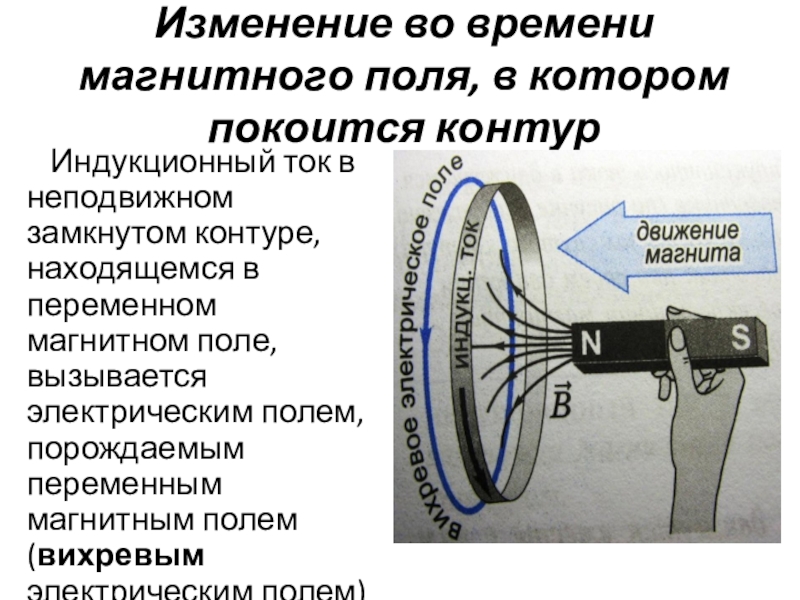

Слайд 14Изменение во времени магнитного поля, в котором покоится контур
Индукционный ток в

неподвижном замкнутом контуре, находящемся в переменном магнитном поле, вызывается электрическим полем, порождаемым переменным магнитным полем (вихревым электрическим полем)
Изменение во времени магнитного поля, в котором покоится контурИндукционный ток в неподвижном замкнутом контуре, находящемся в переменном

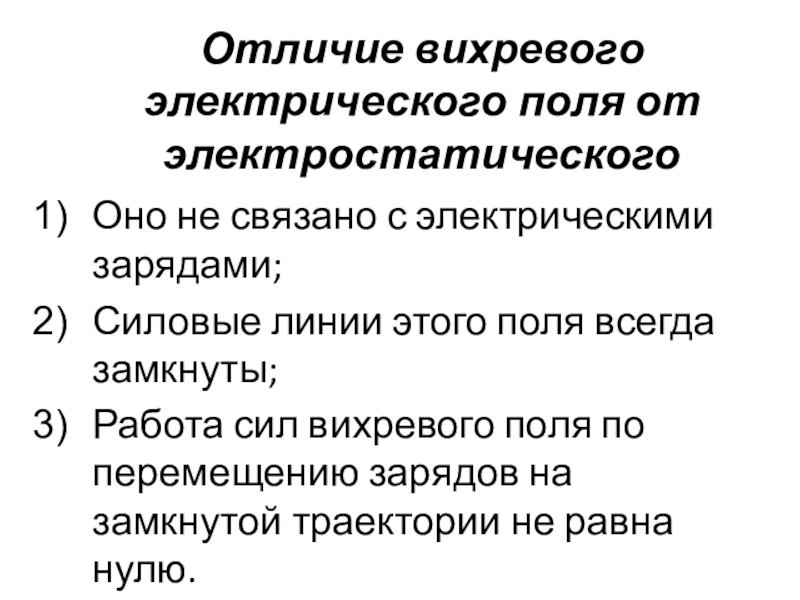

Слайд 15Отличие вихревого электрического поля от электростатического

Оно не связано с электрическими зарядами;
Силовые

линии этого поля всегда замкнуты;
Работа сил вихревого поля по перемещению зарядов на замкнутой траектории не равна нулю.
Отличие вихревого электрического поля от электростатическогоОно не связано с электрическими зарядами;Силовые линии этого поля всегда замкнуты;Работа сил

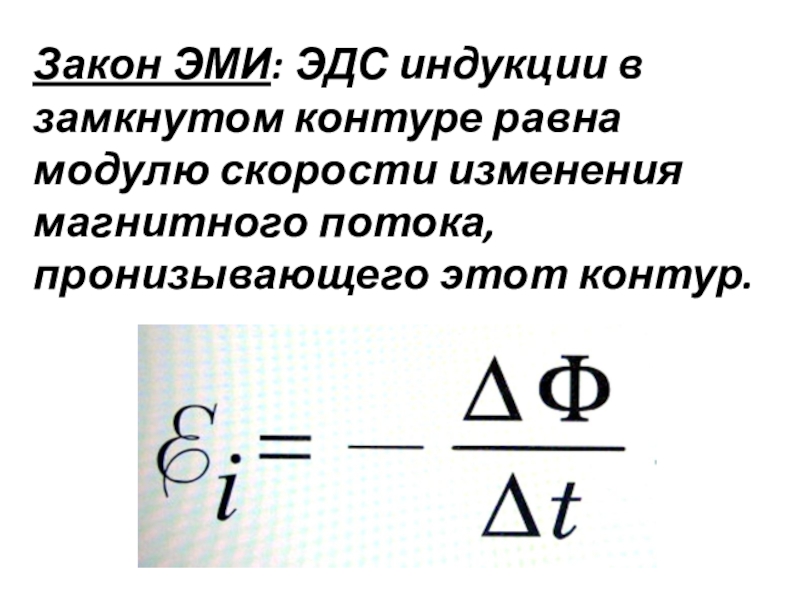

Слайд 16Закон ЭМИ: ЭДС индукции в замкнутом контуре равна модулю скорости изменения

магнитного потока, пронизывающего этот контур.
Закон ЭМИ: ЭДС индукции в замкнутом контуре равна модулю скорости изменения магнитного потока, пронизывающего этот контур.

Слайд 17Закрепление
Вопросы 1 - 9 на стр. 107

ЗакреплениеВопросы 1 - 9 на стр. 107

Слайд 18Домашнее задание
§ 14
Ст. № 1121, 1123
Подготовиться к л/р № 2, стр.

303-304; к л/р №3, стр. 304-305
По желанию - презентация
«Применение вихревого электрического поля (токи Фуко)»

Домашнее задание§ 14Ст. № 1121, 1123Подготовиться к л/р № 2, стр. 303-304; к л/р №3, стр. 304-305По
