Презентация, доклад на тему Өткізгіштерді тізбектей және параллель жалғау.
Содержание
- 1. Өткізгіштерді тізбектей және параллель жалғау.
- 2. Сабақтың тақырыбы:Өткізгіштерді тізбектей және параллель жалғау.
- 3. 1- жағдай. Егер бірінші өткізгіштің соңы екінші
- 4. Өткізгіштерді тізбектей жалғағанда ток күштері тең, ал
- 5. 2-жағдай. Егер өткізгіштердің басын бір ғана А
- 6. Өткізгіштерді параллель жалғағанда, тізбектің барлық бөліктерінде кернеу
- 7. Слайд 7

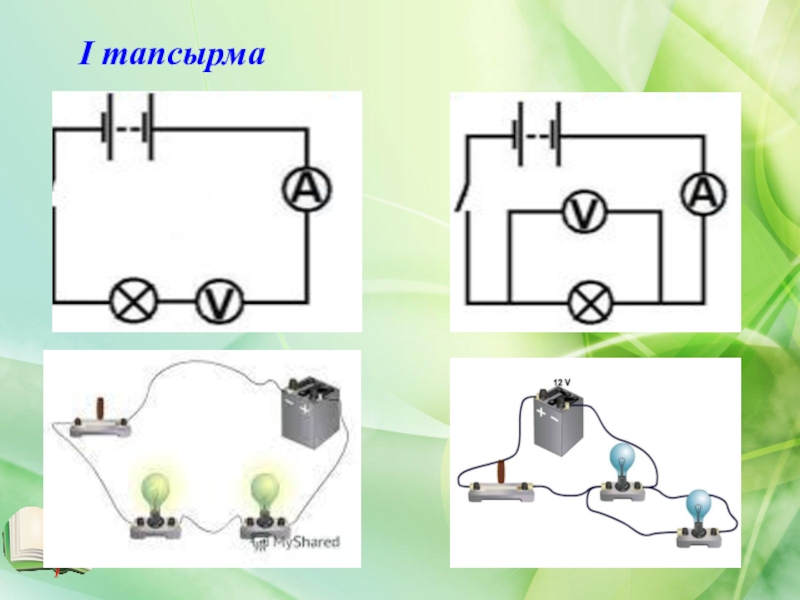

- 8. І тапсырма
- 9. Слайд 9
- 10. Кедергілері 20 Ом және 30 Ом болатын
- 11. Суретте параллель жалғанған екі өткізгіштің сұлбасы берілген.
- 12. Шеберханадағы электр сымдарына әрқайсысының кедергісі 120 Ом
- 13. Слайд 13
Сабақтың тақырыбы:Өткізгіштерді тізбектей және параллель жалғау.

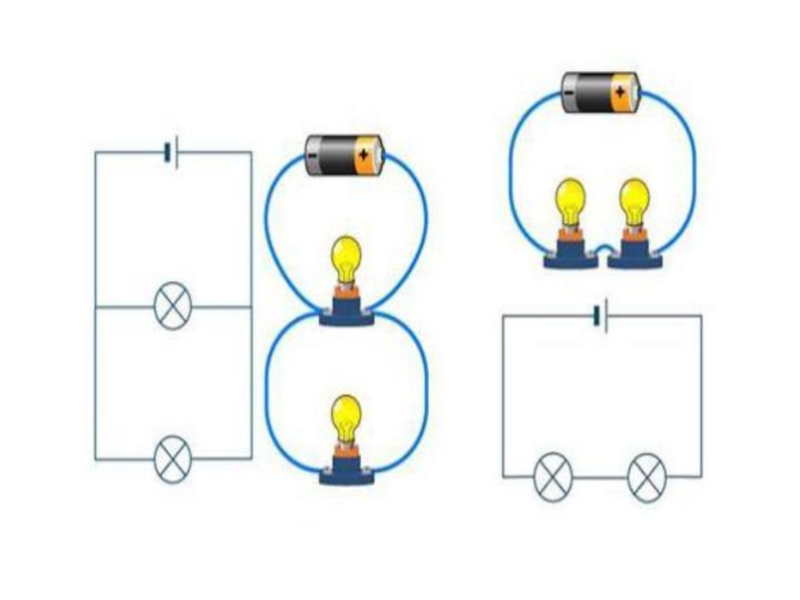

Слайд 31- жағдай. Егер бірінші өткізгіштің соңы екінші өткізгіштің басымен, екіншінің соңы
үшіншінің басымен жалғанса, онда мұндай қосуды тізбектей жалғау деп атайды.

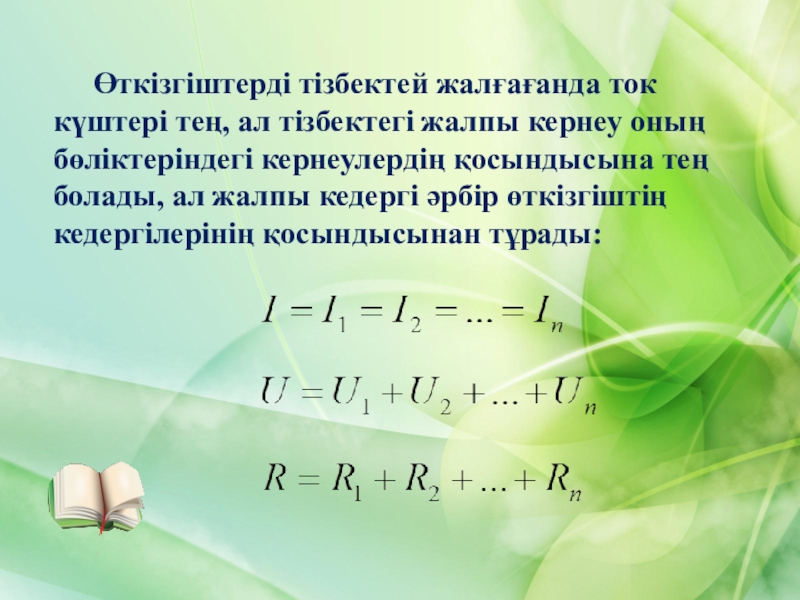

Слайд 4 Өткізгіштерді тізбектей жалғағанда ток күштері тең, ал тізбектегі жалпы кернеу оның
бөліктеріндегі кернеулердің қосындысына тең болады, ал жалпы кедергі әрбір өткізгіштің кедергілерінің қосындысынан тұрады:

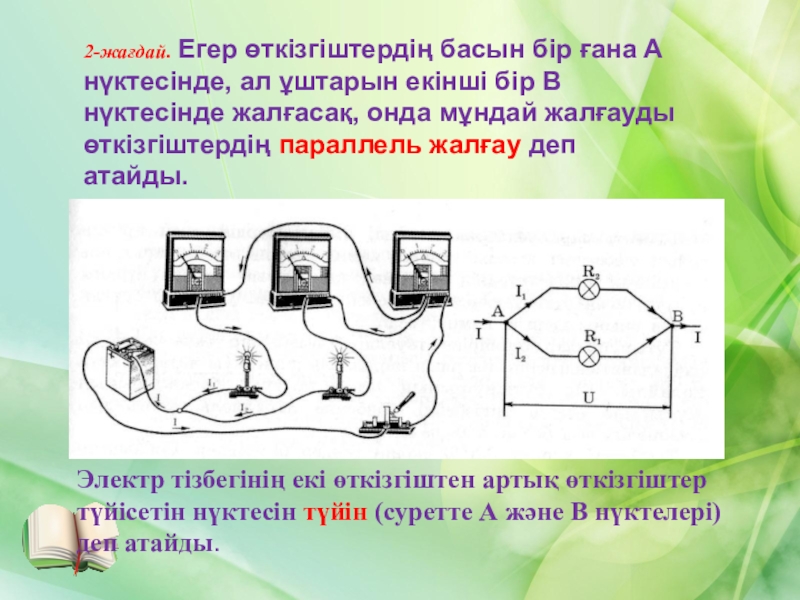

Слайд 52-жағдай. Егер өткізгіштердің басын бір ғана А нүктесінде, ал ұштарын екінші
бір В нүктесінде жалғасақ, онда мұндай жалғауды өткізгіштердің параллель жалғау деп атайды.
Электр тізбегінің екі өткізгіштен артық өткізгіштер түйісетін нүктесін түйін (суретте А және В нүктелері) деп атайды.

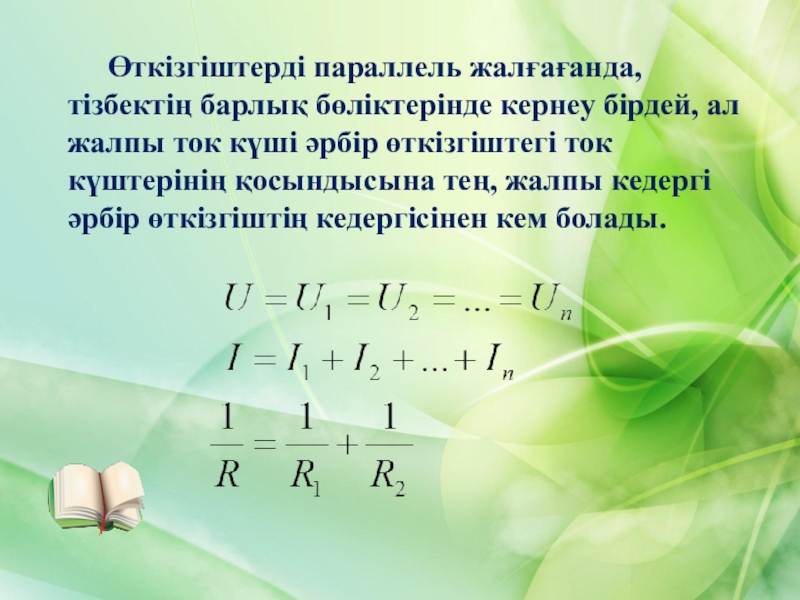

Слайд 6 Өткізгіштерді параллель жалғағанда, тізбектің барлық бөліктерінде кернеу бірдей, ал жалпы ток
күші әрбір өткізгіштегі ток күштерінің қосындысына тең, жалпы кедергі әрбір өткізгіштің кедергісінен кем болады.
Слайд 10 Кедергілері 20 Ом және 30 Ом болатын екі резистор кернеуі 24В
электр тізбегіне жалғанған. Екі резисторды тізбектей және параллель жалғағандағы тізбектегі ток күші
Берілгені
Берілгені
Табу керек - ? - ?
Жауабы: 0,48 А; 2 А.
ІІ тапсырма
Слайд 11

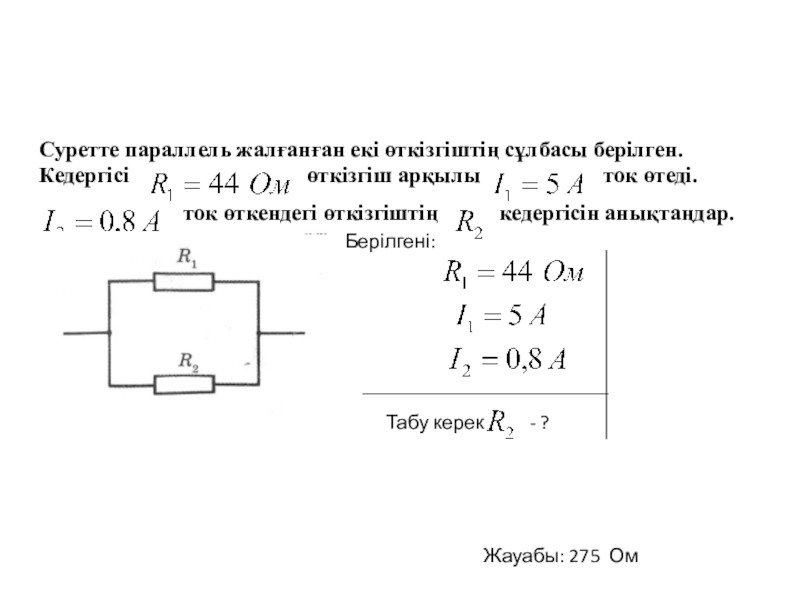

Суретте параллель жалғанған екі өткізгіштің сұлбасы берілген. Кедергісі
өткізгіш арқылы ток өтеді.
ток өткендегі өткізгіштің кедергісін анықтаңдар.
ток өткендегі өткізгіштің кедергісін анықтаңдар.
Берілгені:
Табу керек - ?
Жауабы: 275 Ом

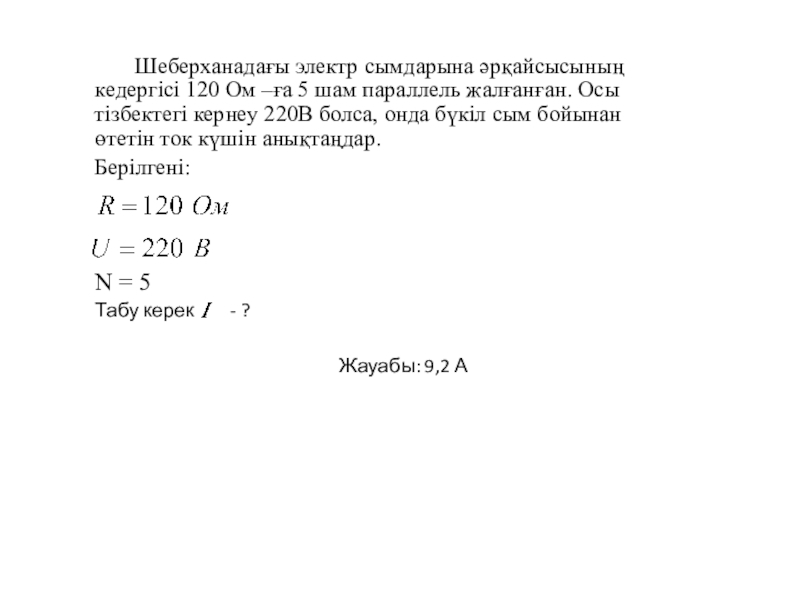

Слайд 12 Шеберханадағы электр сымдарына әрқайсысының кедергісі 120 Ом –ға 5 шам параллель
жалғанған. Осы тізбектегі кернеу 220В болса, онда бүкіл сым бойынан өтетін ток күшін анықтаңдар.
Берілгені:
Берілгені:
Табу керек - ?
Ν = 5
Жауабы: 9,2 А
