Презентация, доклад на тему Термоядерные реакции
Содержание
- 1. Термоядерные реакции
- 2. 1. Основные особенности реакций синтезаПотенциально важные для
- 3. Удельная энергия связи
- 4. Примеры реакций синтезаd + d → 3He
- 5. Термоядерное «горючее»1H (~100%)7Li (93%)2H (0,015%)6Li (7%)3He (0,0001%)3H (0%)
- 6. Сечение реакций синтезаСечение реакций синтеза мало из-за кулоновского отталкивания ядер.Сечение реакции пропорционально величине:
- 7. Сечение реакций синтеза

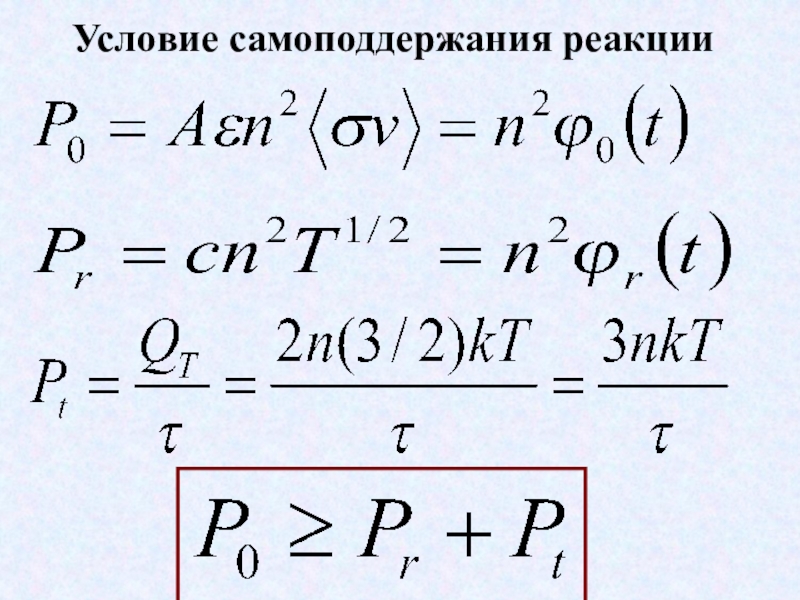

- 8. Условие самоподдержания реакции

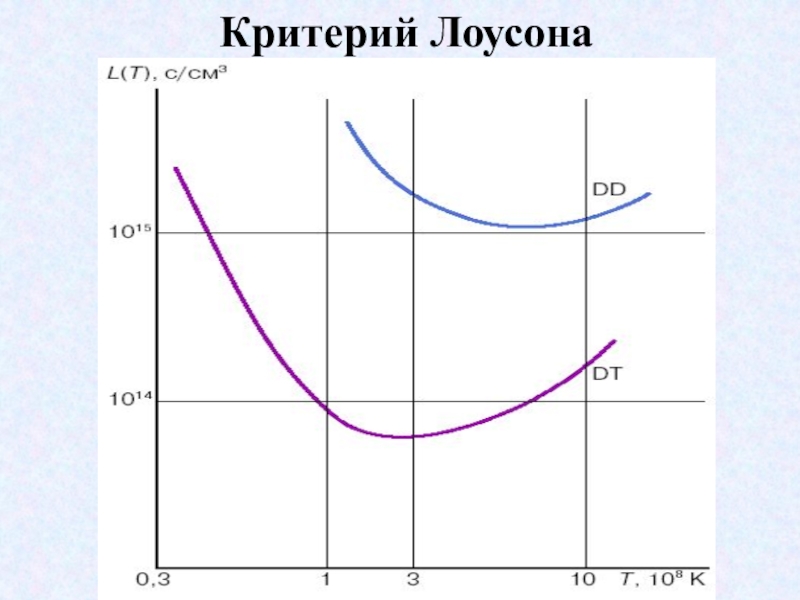

- 9. Критерий Лоусона
- 10. Критерий Лоусона
- 11. 2. Термоядерный взрыв Водородная бомба состоит из
- 12. Термоядерные реакцииПри высокой температуре с этими ядрами

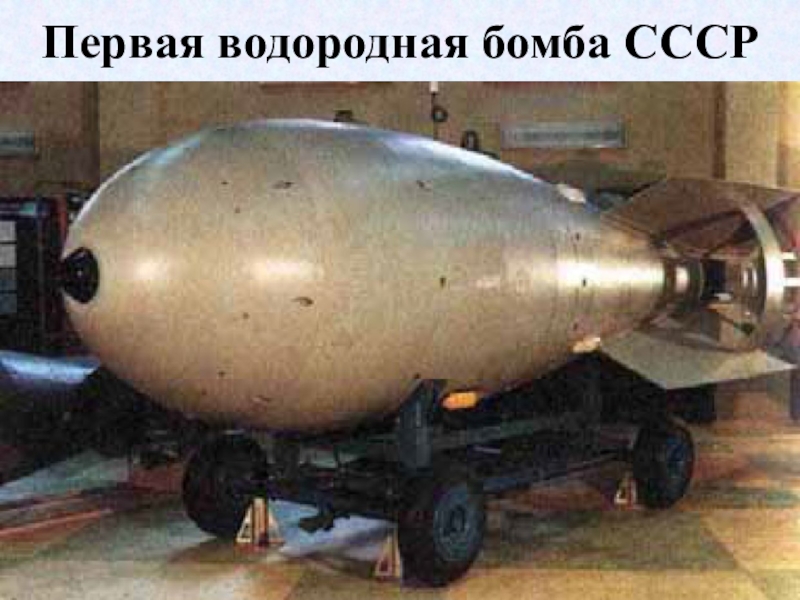

- 13. Первая водородная бомба СССР
- 14. Созданная в СССР самая мощная в мире водородная бомба («Кузькина мать», 50 мегатонн т.э.).
- 15. 3. Проблема управляемого термоядерного синтеза Чтобы запустить
- 16. Удержание горячей плазмыЧтобы удержать плазму, например, при

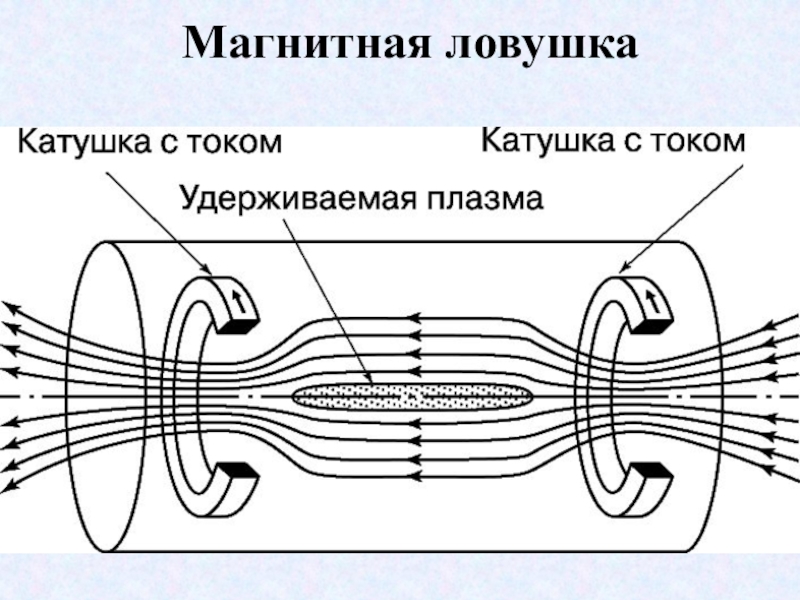

- 17. Магнитная ловушка
- 18. Тороидальное поле стелларатора или токамака
- 19. ТокамакТокамак (ТОроидальная КАмера с МАгнитными Катушками) -
- 20. Установки инерционного синтезаИнерциальный управляемый термоядерный синтез –
- 21. Установки инерционного синтезаПри использовании данного принципа реактор
- 22. ЛАЗЕРНЫЙ РЕАКТОР УТС
- 23. 4. Источники энергии звезд Источником энергии звезд
- 24. Образование звездГазовое облако Гравитационное сжатие газового облака
- 25. Образование Солнца1 - гравитационный разогрев, 2 - равновесие при ядерных реакциях
- 26. Гравитационный разогрев звезды
- 27. Термоядерные циклы в звездахПротонно-протонный (или водородный) цикл

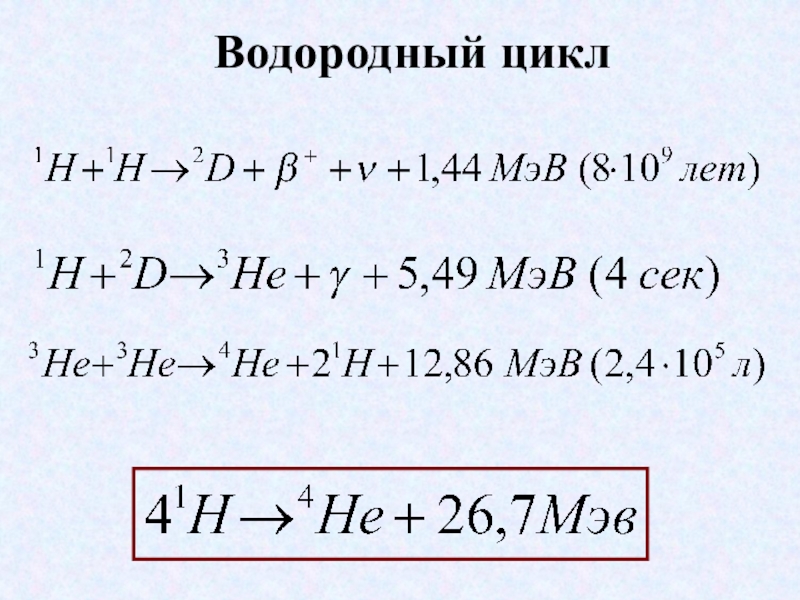

- 28. Водородный цикл

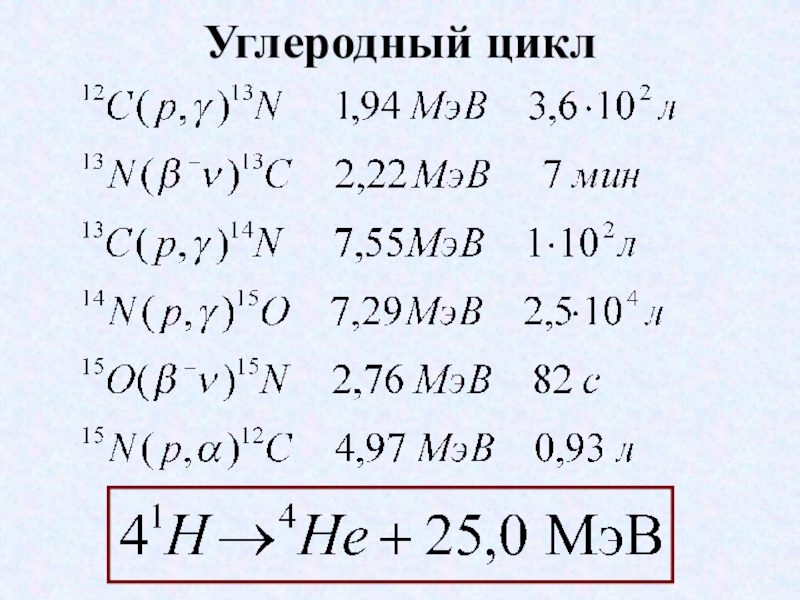

- 29. Углеродный цикл

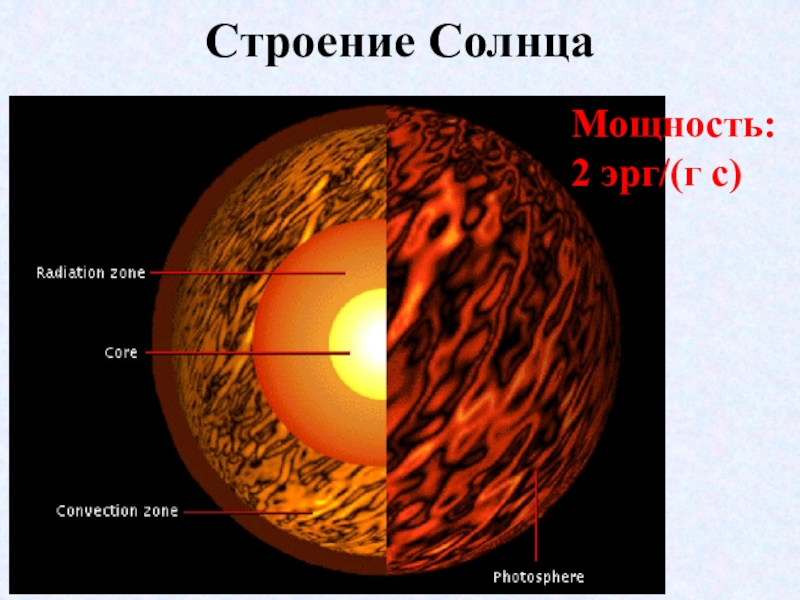

- 30. Мощность:2 эрг/(г с)Строение Солнца

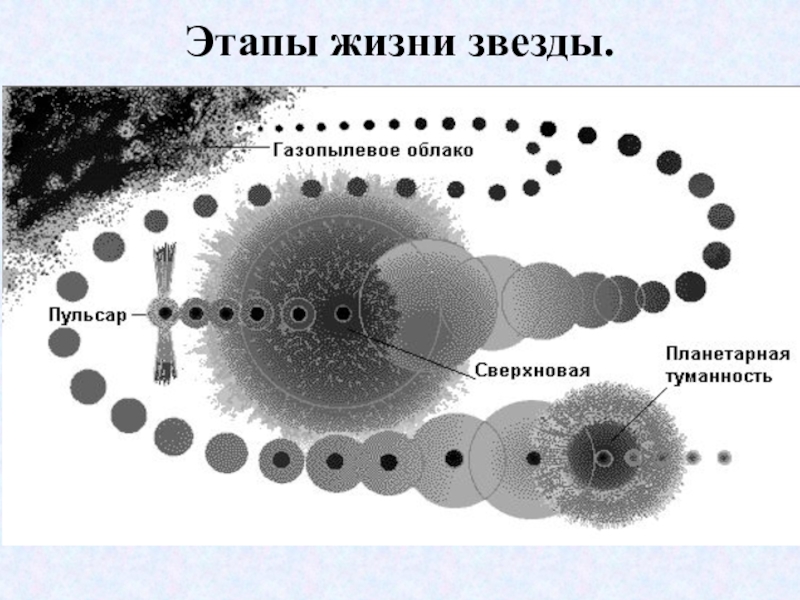

- 31. Этапы жизни звезды.
- 32. Конец

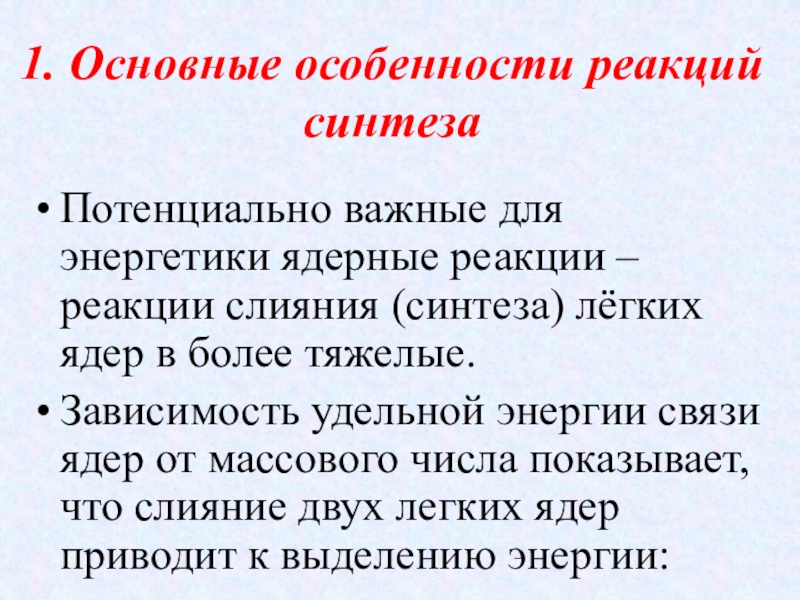

1. Основные особенности реакций синтезаПотенциально важные для энергетики ядерные реакции – реакции слияния (синтеза) лёгких ядер в более тяжелые. Зависимость удельной энергии связи ядер от массового числа показывает, что слияние двух легких ядер приводит к выделению
Слайд 21. Основные особенности реакций синтеза
Потенциально важные для энергетики ядерные реакции –
реакции слияния (синтеза) лёгких ядер в более тяжелые.
Зависимость удельной энергии связи ядер от массового числа показывает, что слияние двух легких ядер приводит к выделению энергии:
Зависимость удельной энергии связи ядер от массового числа показывает, что слияние двух легких ядер приводит к выделению энергии:

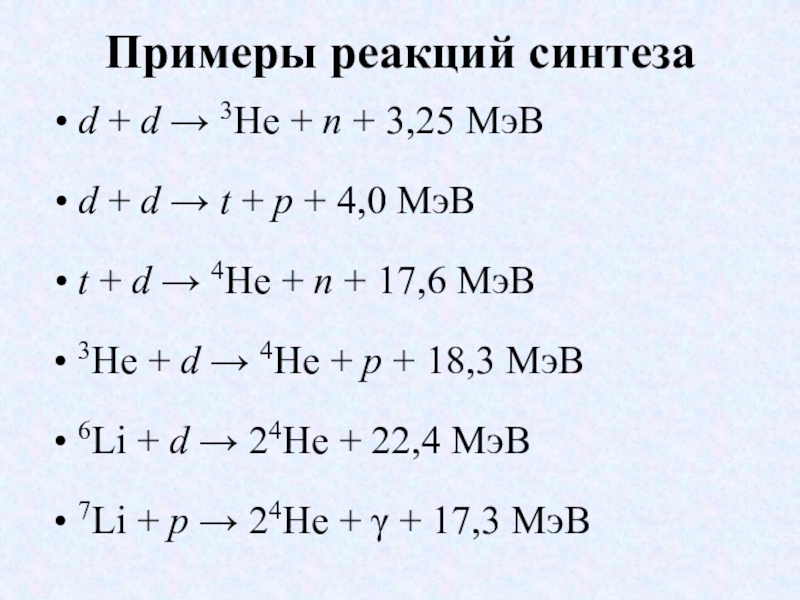

Слайд 4Примеры реакций синтеза
d + d → 3He + n + 3,25
МэВ
d + d → t + p + 4,0 МэВ
t + d → 4He + n + 17,6 МэВ
3He + d → 4He + p + 18,3 МэВ
6Li + d → 24He + 22,4 МэВ
7Li + p → 24He + γ + 17,3 МэВ
d + d → t + p + 4,0 МэВ
t + d → 4He + n + 17,6 МэВ
3He + d → 4He + p + 18,3 МэВ
6Li + d → 24He + 22,4 МэВ
7Li + p → 24He + γ + 17,3 МэВ

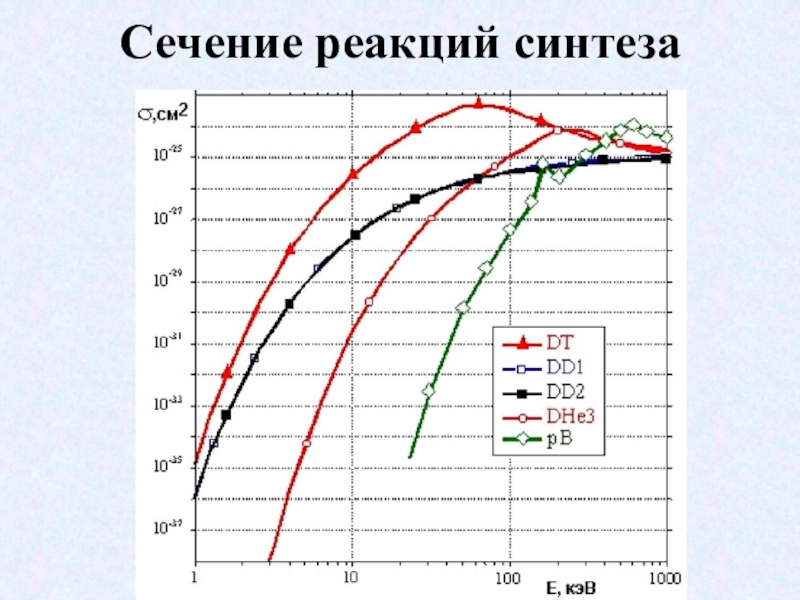

Слайд 6Сечение реакций синтеза
Сечение реакций синтеза мало из-за кулоновского отталкивания ядер.
Сечение реакции
пропорционально величине:

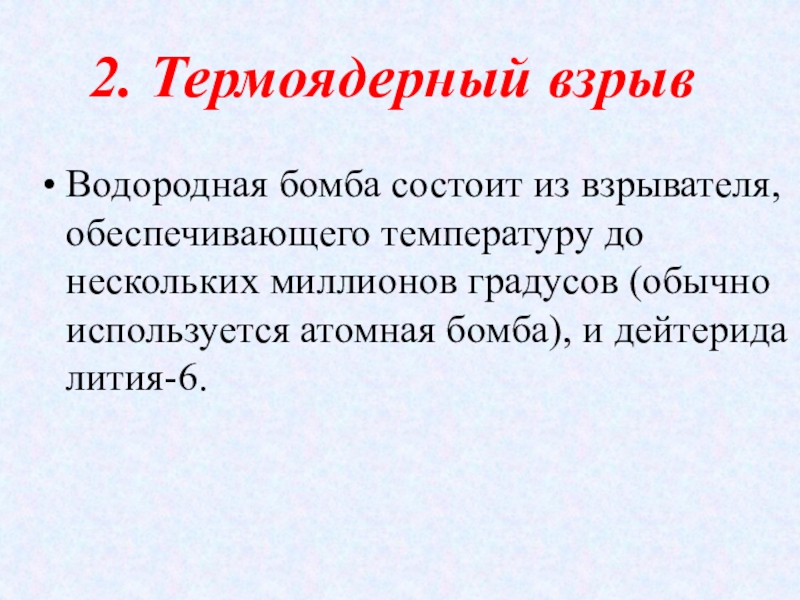

Слайд 112. Термоядерный взрыв
Водородная бомба состоит из взрывателя, обеспечивающего температуру до
нескольких миллионов градусов (обычно используется атомная бомба), и дейтерида лития-6.

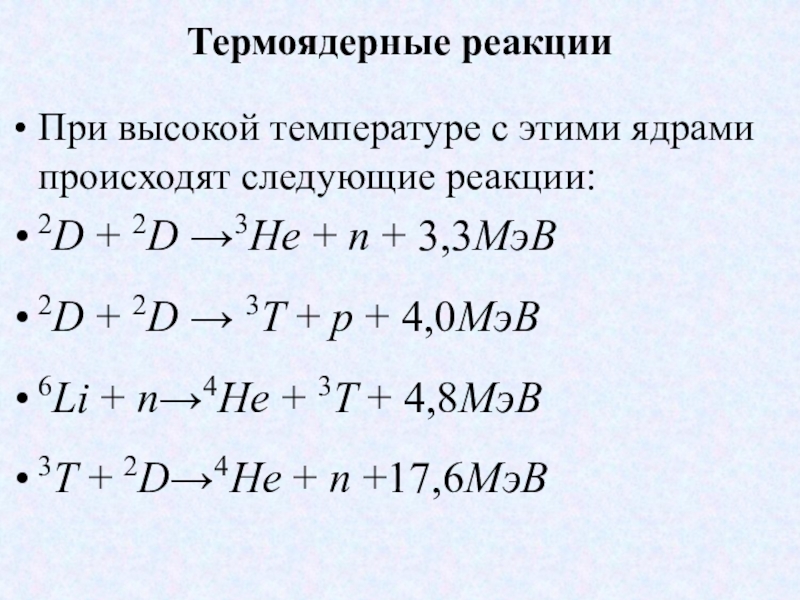

Слайд 12Термоядерные реакции
При высокой температуре с этими ядрами происходят следующие реакции:
2D +
2D →3He + n + 3,3МэВ
2D + 2D → 3T + p + 4,0МэВ
6Li + n→4He + 3T + 4,8МэВ
3T + 2D→4He + n +17,6МэВ
2D + 2D → 3T + p + 4,0МэВ
6Li + n→4He + 3T + 4,8МэВ
3T + 2D→4He + n +17,6МэВ

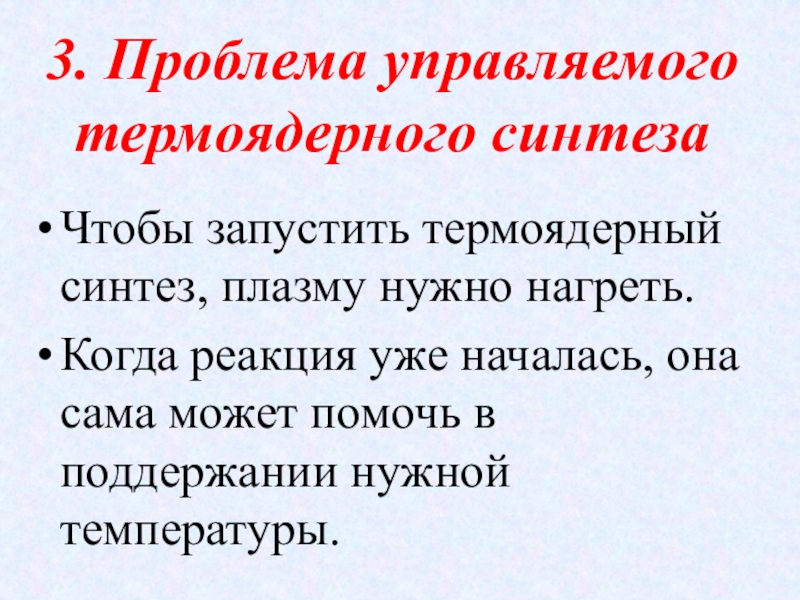

Слайд 153. Проблема управляемого термоядерного синтеза
Чтобы запустить термоядерный синтез, плазму нужно
нагреть.
Когда реакция уже началась, она сама может помочь в поддержании нужной температуры.
Когда реакция уже началась, она сама может помочь в поддержании нужной температуры.
Слайд 16Удержание горячей плазмы
Чтобы удержать плазму, например, при температуре 108 К, её
нужно надежно термоизолировать.
Изолировать плазму от стенок камеры можно, поместив ее в сильное магнитное поле.
Изолировать плазму от стенок камеры можно, поместив ее в сильное магнитное поле.
Слайд 19Токамак
Токамак (ТОроидальная КАмера с МАгнитными Катушками) - тороидальная установка для магнитного
удержания плазмы.
Плазма удерживается не стенками камеры, которые не способны выдержать её температуру, а специально создаваемым магнитным полем.
Плазма удерживается не стенками камеры, которые не способны выдержать её температуру, а специально создаваемым магнитным полем.

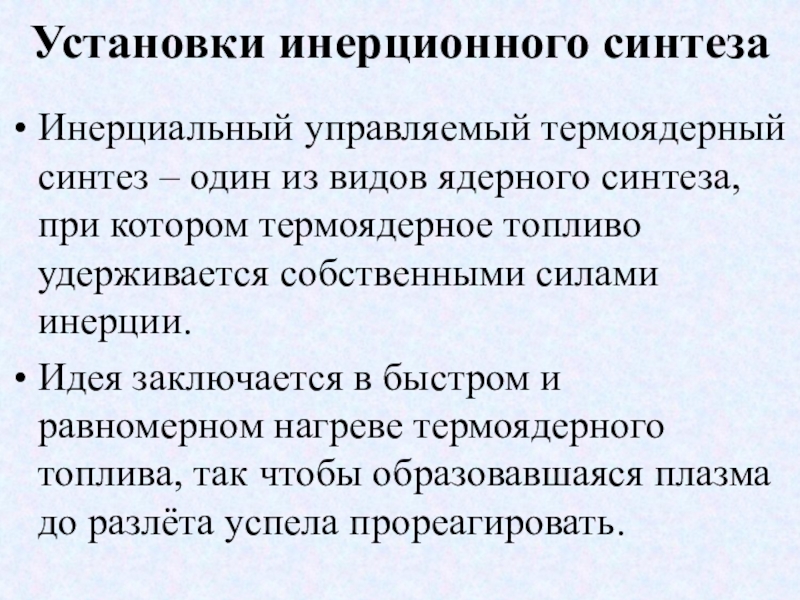

Слайд 20Установки инерционного синтеза
Инерциальный управляемый термоядерный синтез – один из видов ядерного
синтеза, при котором термоядерное топливо удерживается собственными силами инерции.
Идея заключается в быстром и равномерном нагреве термоядерного топлива, так чтобы образовавшаяся плазма до разлёта успела прореагировать.
Идея заключается в быстром и равномерном нагреве термоядерного топлива, так чтобы образовавшаяся плазма до разлёта успела прореагировать.
Слайд 21Установки инерционного синтеза
При использовании данного принципа реактор будет импульсным.
Для D-T
плазмы сжатой в 100 раз с температурой 108К и диаметром в 2 мм, время удержания соответствует 10−9 секунды, что создаёт значительную проблему мгновенности разогрева.
Поэтому для разогрева используют высокомощные лазеры, в том числе лазеры сверхкоротких импульсов.
Поэтому для разогрева используют высокомощные лазеры, в том числе лазеры сверхкоротких импульсов.
Слайд 234. Источники энергии звезд
Источником энергии звезд являются ядерные реакции синтеза,
происходящие в ядрах звезд при очень высоких температуре и давлении.
Слайд 24Образование звезд
Газовое облако
Гравитационное сжатие газового облака и повышение температуры до
106 К
Реакции синтеза с выделением энергии
Реакции синтеза с выделением энергии

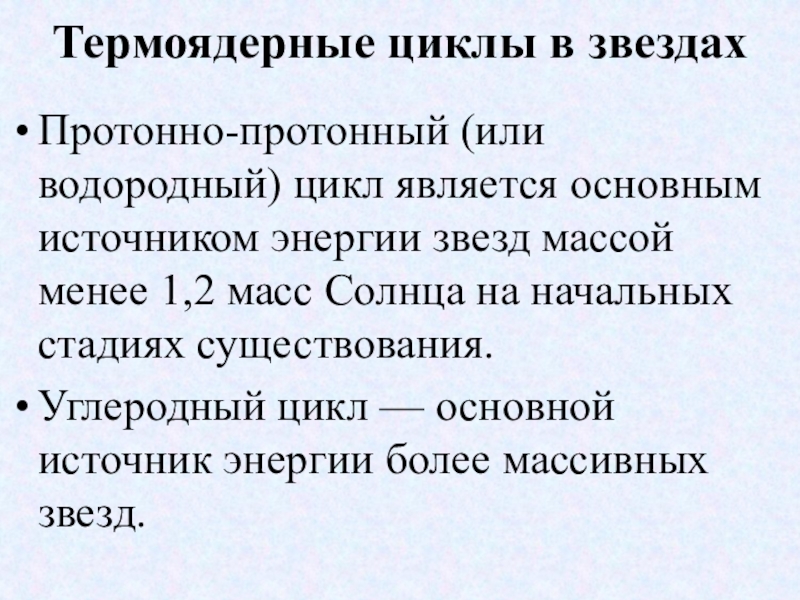

Слайд 27Термоядерные циклы в звездах
Протонно-протонный (или водородный) цикл является основным источником энергии
звезд массой менее 1,2 масс Солнца на начальных стадиях существования.
Углеродный цикл — основной источник энергии более массивных звезд.
Углеродный цикл — основной источник энергии более массивных звезд.
