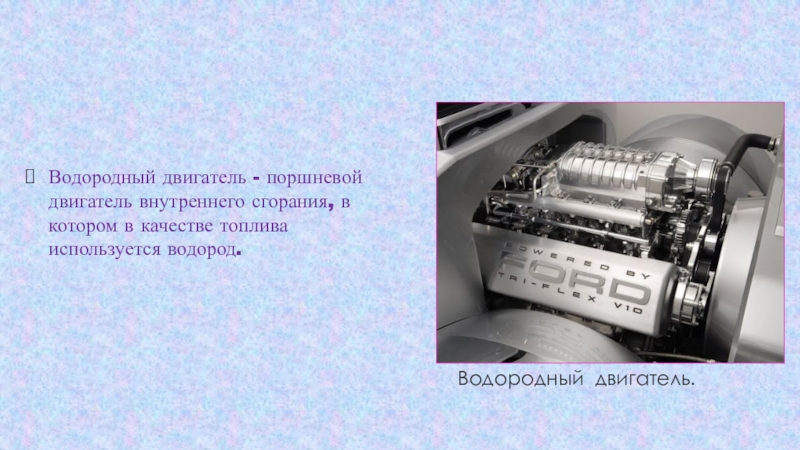

Водородный двигатель.

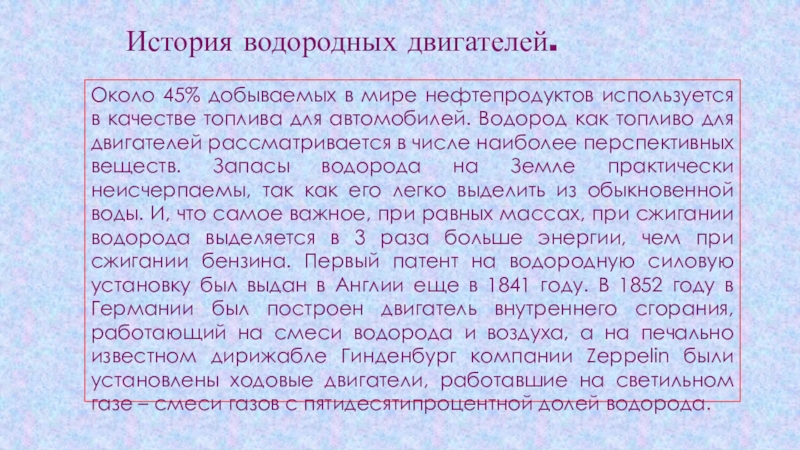

топлива для автомобилей. Водород как топливо для двигателей рассматривается в числе наиболее перспективных веществ. Запасы водорода на Земле практически неисчерпаемы, так как его легко выделить из обыкновенной воды. И, что самое важное, при равных массах, при сжигании водорода выделяется в 3 раза больше энергии, чем при сжигании бензина. Первый патент на водородную силовую установку был выдан в Англии еще в 1841 году. В 1852 году в Германии был построен двигатель внутреннего сгорания, работающий на смеси водорода и воздуха, а на печально известном дирижабле Гинденбург компании Zeppelin были установлены ходовые двигатели, работавшие на светильном газе – смеси газов с пятидесятипроцентной долей водорода.

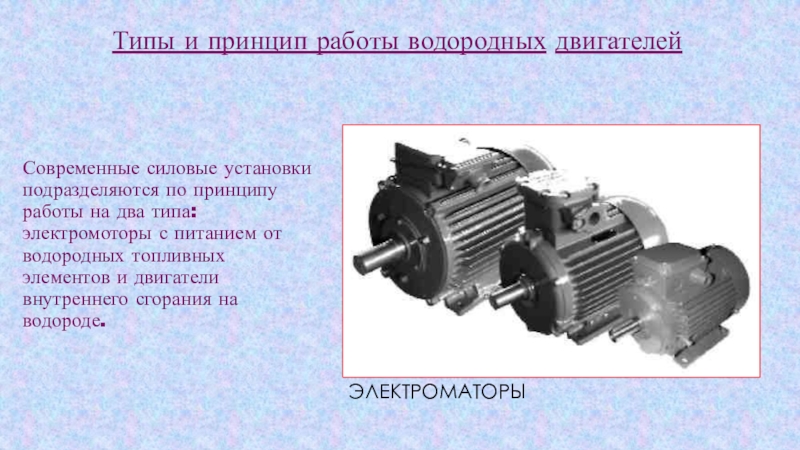

работы на два типа: электромоторы с питанием от водородных топливных элементов и двигатели внутреннего сгорания на водороде.

ЭЛЕКТРОМАТОРЫ

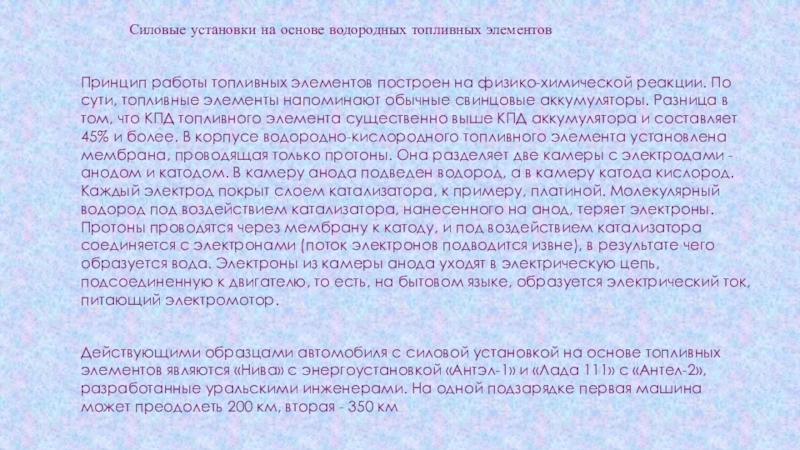

топливные элементы напоминают обычные свинцовые аккумуляторы. Разница в том, что КПД топливного элемента существенно выше КПД аккумулятора и составляет 45% и более. В корпусе водородно-кислородного топливного элемента установлена мембрана, проводящая только протоны. Она разделяет две камеры с электродами - анодом и катодом. В камеру анода подведен водород, а в камеру катода кислород. Каждый электрод покрыт слоем катализатора, к примеру, платиной. Молекулярный водород под воздействием катализатора, нанесенного на анод, теряет электроны. Протоны проводятся через мембрану к катоду, и под воздействием катализатора соединяется с электронами (поток электронов подводится извне), в результате чего образуется вода. Электроны из камеры анода уходят в электрическую цепь, подсоединенную к двигателю, то есть, на бытовом языке, образуется электрический ток, питающий электромотор.

Действующими образцами автомобиля с силовой установкой на основе топливных элементов являются «Нива» с энергоустановкой «Антэл-1» и «Лада 111» с «Антел-2», разработанные уральскими инженерами. На одной подзарядке первая машина может преодолеть 200 км, вторая - 350 км

Силовые установки на основе водородных топливных элементов

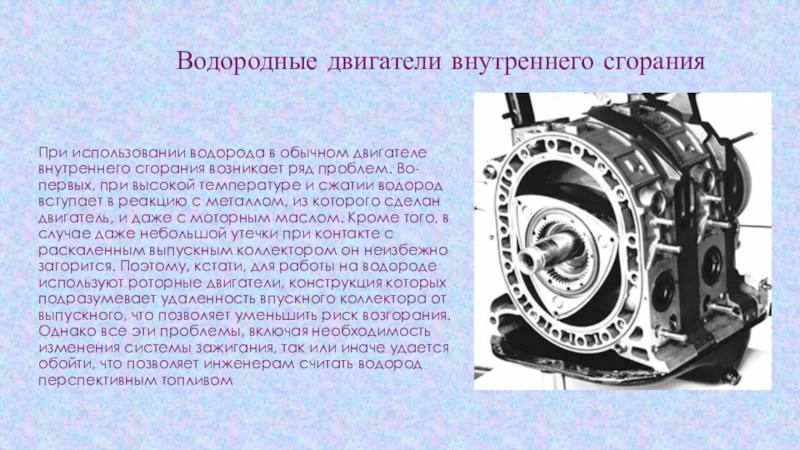

возникает ряд проблем. Во-первых, при высокой температуре и сжатии водород вступает в реакцию с металлом, из которого сделан двигатель, и даже с моторным маслом. Кроме того, в случае даже небольшой утечки при контакте с раскаленным выпускным коллектором он неизбежно загорится. Поэтому, кстати, для работы на водороде используют роторные двигатели, конструкция которых подразумевает удаленность впускного коллектора от выпускного, что позволяет уменьшить риск возгорания. Однако все эти проблемы, включая необходимость изменения системы зажигания, так или иначе удается обойти, что позволяет инженерам считать водород перспективным топливом

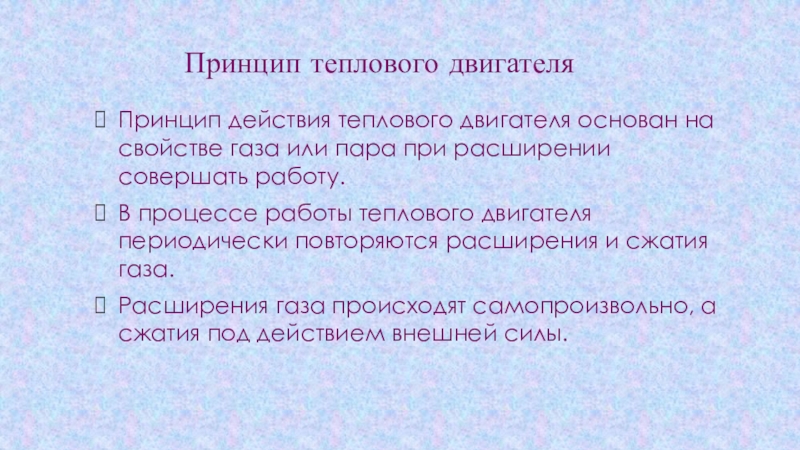

преобразующее внутреннюю энергию топлива в механическую энергию.

или пара при расширении совершать работу.
В процессе работы теплового двигателя периодически повторяются расширения и сжатия газа.
Расширения газа происходят самопроизвольно, а сжатия под действием внешней силы.

двигателя

Три основных элемента любого теплового двигателя:
1.Нагреватель, сообщающий энергию рабочему телу.
2. Рабочее тело (газ или пар), совершающее работу.
3.Холодильник, поглощающий часть энергии от рабочего тела.

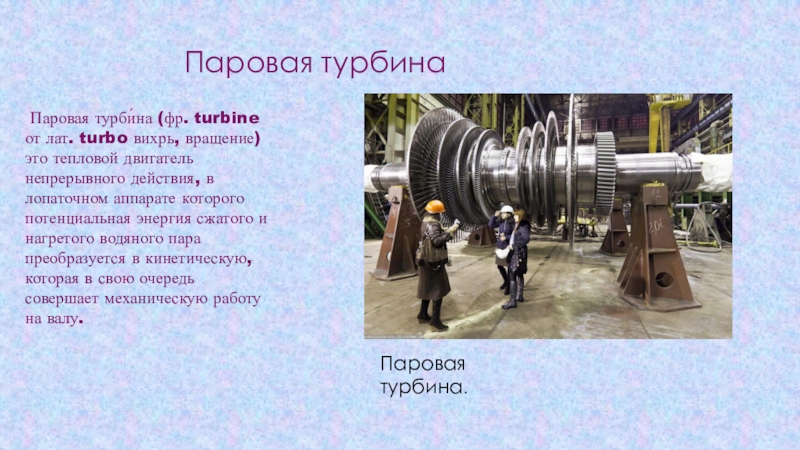

вращение) это тепловой двигатель непрерывного действия, в лопаточном аппарате которого потенциальная энергия сжатого и нагретого водяного пара преобразуется в кинетическую, которая в свою очередь совершает механическую работу на валу.

Паровая турбина.

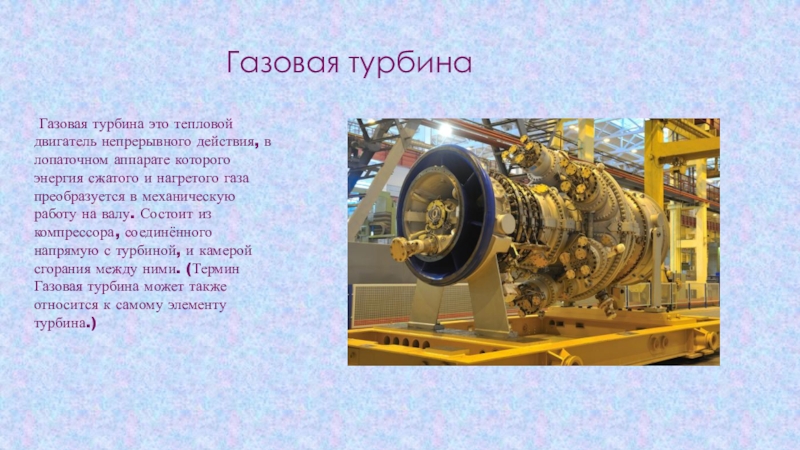

действия, в лопаточном аппарате которого энергия сжатого и нагретого газа преобразуется в механическую работу на валу. Состоит из компрессора, соединённого напрямую с турбиной, и камерой сгорания между ними. (Термин Газовая турбина может также относится к самому элементу турбина.)

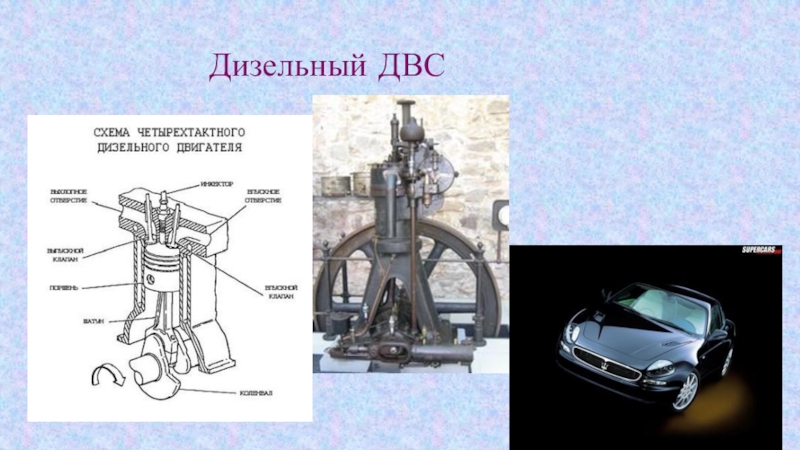

внутреннего сгорания, работающий по принципу воспламенения топлива от сжатия. Дизельные двигатели работают на дизельном топливе (в просторечии - "солярка").

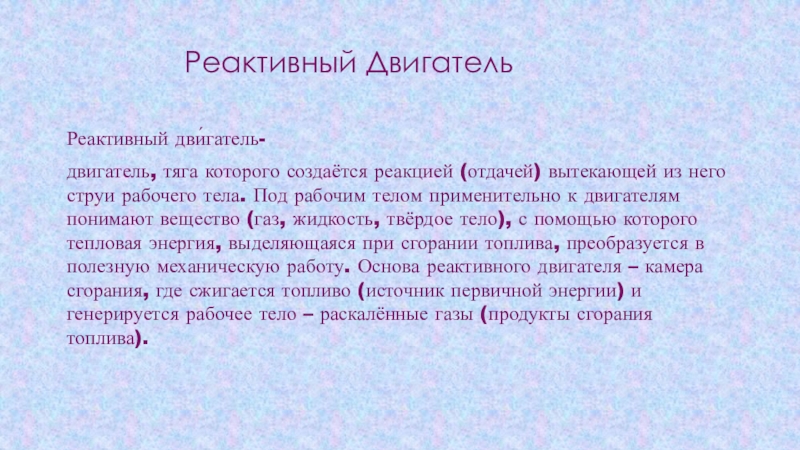

него струи рабочего тела. Под рабочим телом применительно к двигателям понимают вещество (газ, жидкость, твёрдое тело), с помощью которого тепловая энергия, выделяющаяся при сгорании топлива, преобразуется в полезную механическую работу. Основа реактивного двигателя – камера сгорания, где сжигается топливо (источник первичной энергии) и генерируется рабочее тело – раскалённые газы (продукты сгорания топлива).

двигатели — тепловые двигатели, которые используют энергию окисления горючего кислородом воздуха, забираемого из атмосферы. Рабочее тело этих двигателей представляет собой смесь продуктов горения с остальными компонентами забранного воздуха.
Ракетные двигатели — содержат все компоненты рабочего тела на борту и способны работать в любой среде, в том числе и в безвоздушном пространстве.

две составные части:
Камера сгорания («химический реактор») — в нем происходит освобождение химической энергии топлива и её преобразование в тепловую энергию газов.
Реактивное сопло («газовый туннель») — в котором тепловая энергия газов переходит в их кинетическую энергию, когда из сопла газы вытекают наружу с большой скоростью, тем самым создавая реактивную тягу.

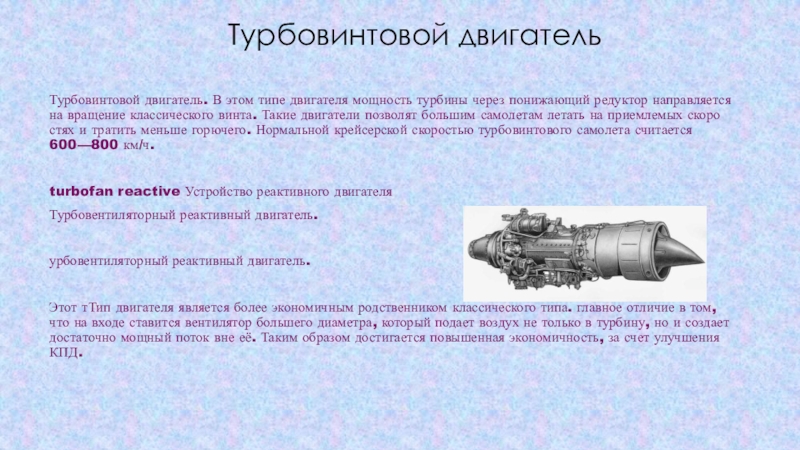

этом типе дви­га­теля мощ­ность тур­бины через пони­жа­ю­щий редук­тор направ­ля­ется на вра­ще­ние клас­си­че­ского винта. Такие дви­га­тели поз­во­лят боль­шим само­ле­там летать на при­ем­ле­мых ско­ро­стях и тра­тить меньше горю­чего. Нор­маль­ной крей­сер­ской ско­ро­стью тур­бо­вин­то­вого само­лета счи­та­ется 600—800 км/ч.

turbofan reactive Устройство реактивного двигателя
Тур­бо­вен­ти­ля­тор­ный реак­тив­ный двигатель.

ур­бо­вен­ти­ля­тор­ный реак­тив­ный двигатель.

Этот тТип дви­га­теля явля­ется более эко­но­мич­ным род­ствен­ни­ком клас­си­че­ского типа. глав­ное отли­чие в том, что на входе ста­вится вен­ти­ля­тор боль­шего диа­метра, кото­рый подает воз­дух не только в тур­бину, но и создает доста­точно мощ­ный поток вне её. Таким обра­зом дости­га­ется повы­шен­ная эко­но­мич­ность, за счет улуч­ше­ния КПД.

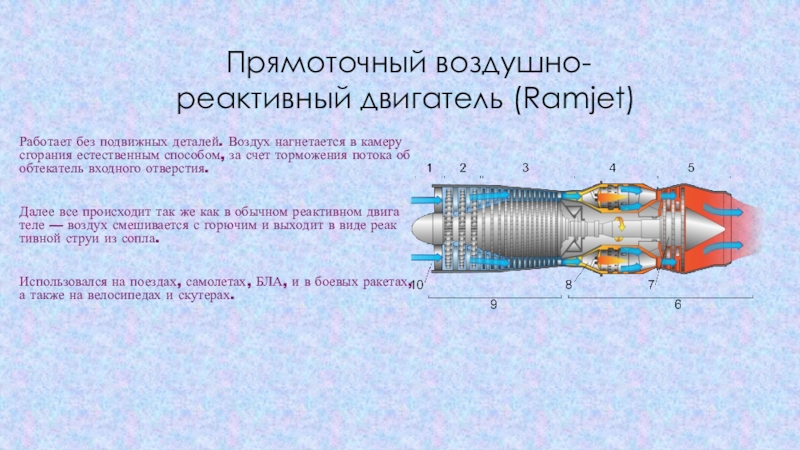

нагне­та­ется в камеру сго­ра­ния есте­ствен­ным спо­со­бом, за счет тор­мо­же­ния потока об обте­ка­тель вход­ного отверстия.

Далее все про­ис­хо­дит так же как в обыч­ном реак­тив­ном дви­га­теле — воз­дух сме­ши­ва­ется с горю­чим и выхо­дит в виде реак­тив­ной струи из сопла.

Исполь­зо­вался на поез­дах, само­ле­тах, БЛА, и в бое­вых раке­тах, а также на вело­си­пе­дах и скутерах.
