Презентация, доклад на тему Тема: Устройство и основные параметры трансформатора
Содержание
- 1. Тема: Устройство и основные параметры трансформатора
- 2. Устройство трансформатора.При работе трансформатора за счет токов
- 3. Масляный трансформатор.В мощных трансформаторах применяют масляное охлаждение.
- 4. Автотрансформатор.В тех случаях, когда требуется плавно изменять
- 5. Определение: Отношение первичной ЭДС к вторичной, равное
- 6. Коэффициент трансформации Вывод: 1) KN1– повышает2) K>1, если N2
- 7. 3) Во сколько раз трансформатор увеличивает напряжение
- 8. Трансформа́тор Те́слы — единственное из изобретений Николы
- 9. Список используемой литературы:Шипачева О.Г. Электротехника и электроника:
- 10. Источники иллюстраций Слайд 2, сухие трансформаторы:http://elektrica.info/sovremenny-e-suhie-transformatory-i-agressivny-e-vneshnie-faktory/,
Устройство трансформатора.При работе трансформатора за счет токов в обмотках, а также вследствие перемагничивания магнитопровода и вихревых токов выделяется теплота. Трансформаторы небольшой мощности (до 10 кВ-А), для которых достаточно воздушного охлаждения, называют сухими

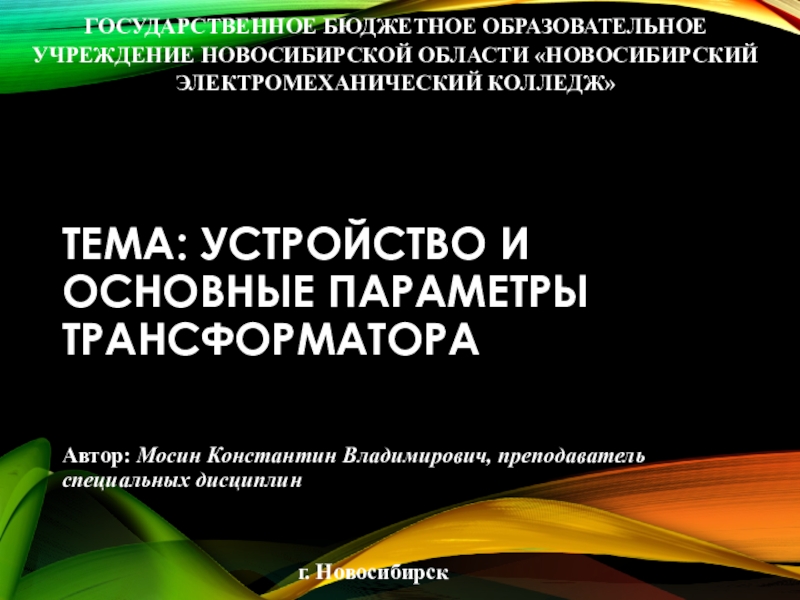

Слайд 1Тема: Устройство и основные параметры трансформатора
Автор: Мосин Константин Владимирович, преподаватель специальных
дисциплин
Слайд 2Устройство трансформатора.
При работе трансформатора за счет токов в обмотках, а также
вследствие перемагничивания магнитопровода и вихревых токов выделяется теплота.
Трансформаторы небольшой мощности (до 10 кВ-А), для которых достаточно воздушного охлаждения, называют сухими
Трансформаторы небольшой мощности (до 10 кВ-А), для которых достаточно воздушного охлаждения, называют сухими

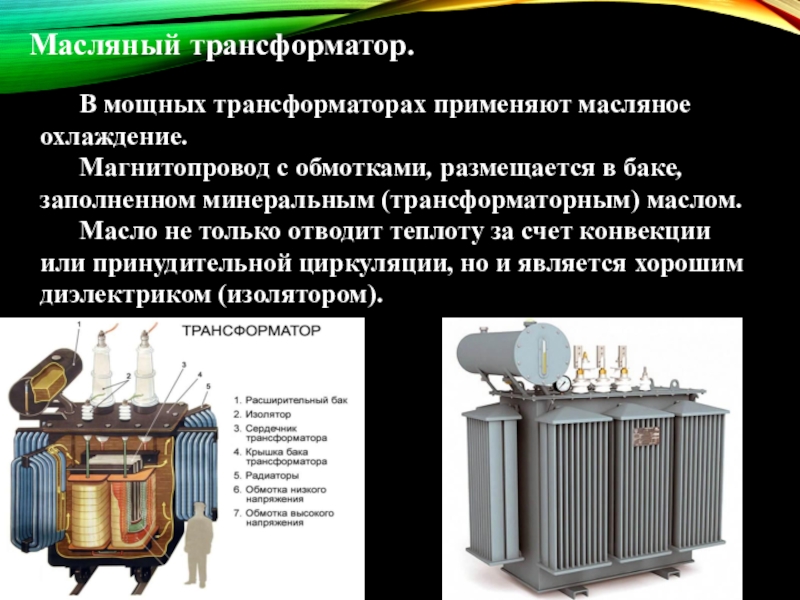

Слайд 3Масляный трансформатор.
В мощных трансформаторах применяют масляное охлаждение.
Магнитопровод с обмотками, размещается
в баке, заполненном минеральным (трансформаторным) маслом.
Масло не только отводит теплоту за счет конвекции или принудительной циркуляции, но и является хорошим диэлектриком (изолятором).
Масло не только отводит теплоту за счет конвекции или принудительной циркуляции, но и является хорошим диэлектриком (изолятором).
Слайд 4Автотрансформатор.
В тех случаях, когда требуется плавно изменять вторичное напряжение, применяют скользящий
контакт для изменения числа витков обмотки (примерно так же, как это делается в ползунковых реостатах).
Слайд 5Определение:
Отношение первичной ЭДС к вторичной, равное отношению чисел витков обмоток,
называют коэффициентом трансформации трансформатора.

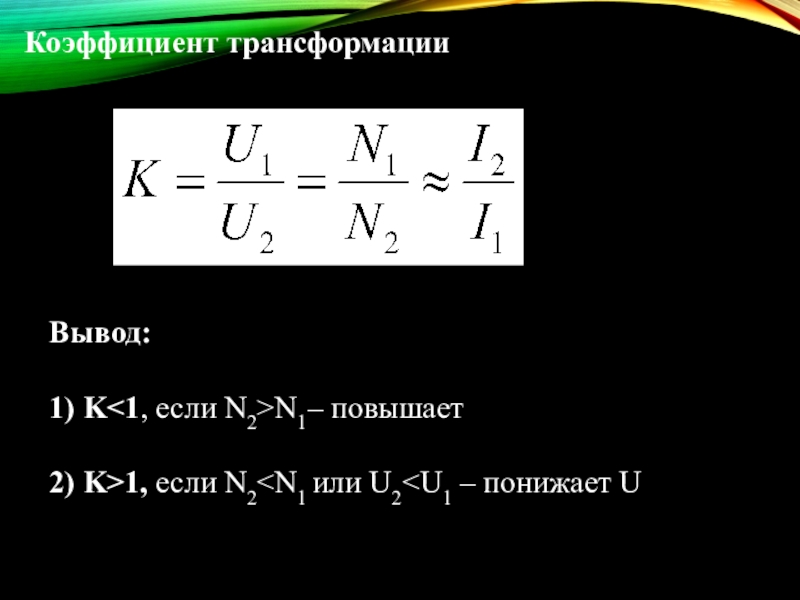

Коэффициент трансформации

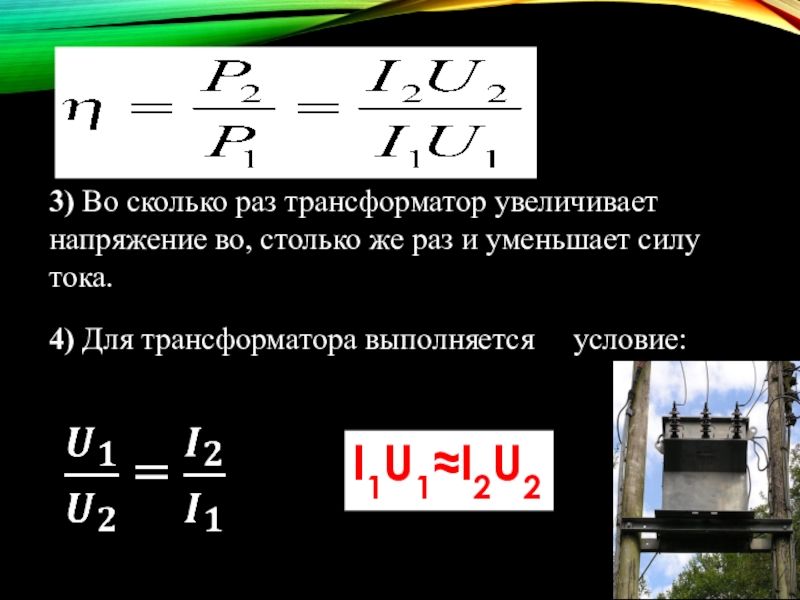

Слайд 73) Во сколько раз трансформатор увеличивает напряжение во, столько же раз
и уменьшает силу тока.
4) Для трансформатора выполняется условие:
I1U1≈I2U2

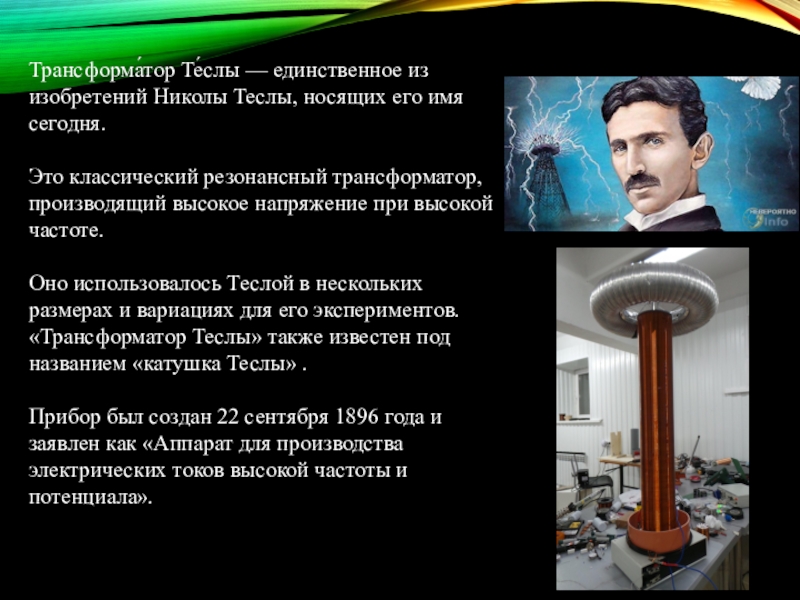

Слайд 8Трансформа́тор Те́слы — единственное из изобретений Николы Теслы, носящих его имя
сегодня.
Это классический резонансный трансформатор, производящий высокое напряжение при высокой частоте.
Оно использовалось Теслой в нескольких размерах и вариациях для его экспериментов. «Трансформатор Теслы» также известен под названием «катушка Теслы» .
Прибор был создан 22 сентября 1896 года и заявлен как «Аппарат для производства электрических токов высокой частоты и потенциала».
Это классический резонансный трансформатор, производящий высокое напряжение при высокой частоте.
Оно использовалось Теслой в нескольких размерах и вариациях для его экспериментов. «Трансформатор Теслы» также известен под названием «катушка Теслы» .
Прибор был создан 22 сентября 1896 года и заявлен как «Аппарат для производства электрических токов высокой частоты и потенциала».

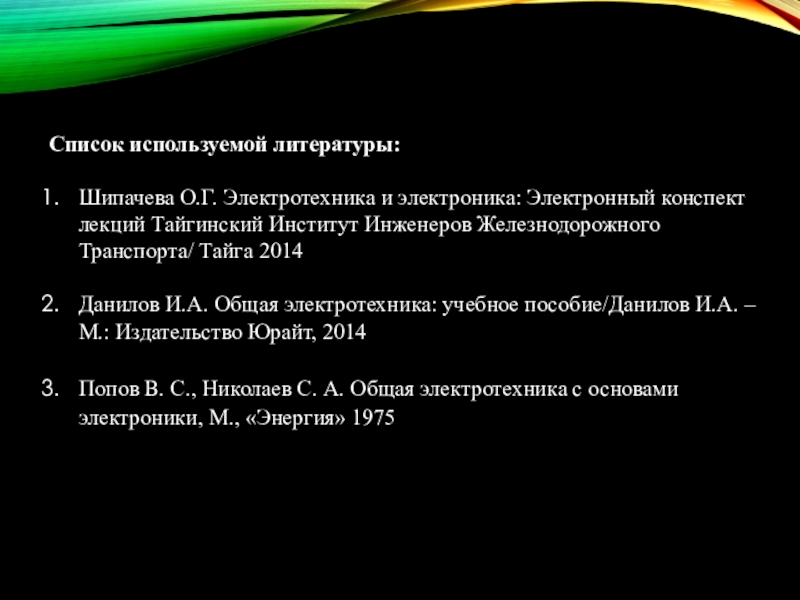

Слайд 9Список используемой литературы:
Шипачева О.Г. Электротехника и электроника: Электронный конспект лекций Тайгинский
Институт Инженеров Железнодорожного Транспорта/ Тайга 2014
Данилов И.А. Общая электротехника: учебное пособие/Данилов И.А. – М.: Издательство Юрайт, 2014
Попов В. С., Николаев С. А. Общая электротехника с основами электроники, М., «Энергия» 1975
Данилов И.А. Общая электротехника: учебное пособие/Данилов И.А. – М.: Издательство Юрайт, 2014
Попов В. С., Николаев С. А. Общая электротехника с основами электроники, М., «Энергия» 1975

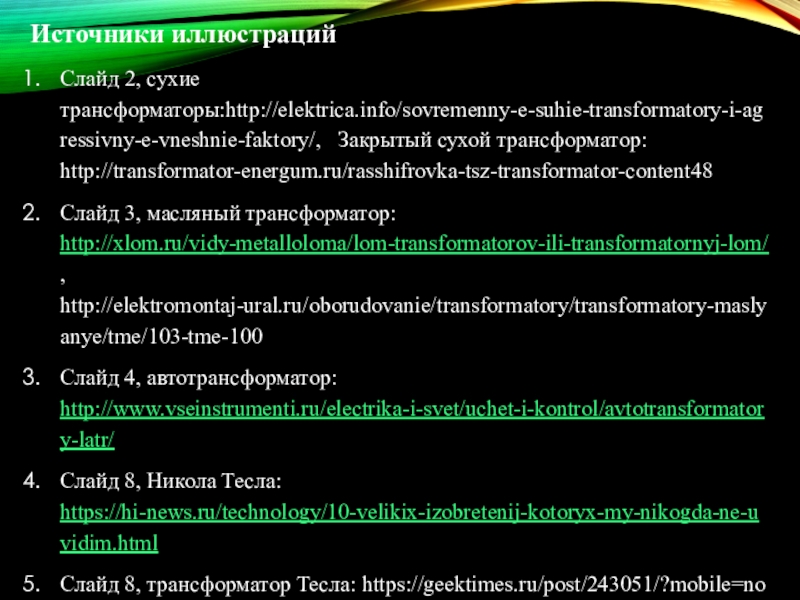

Слайд 10Источники иллюстраций
Слайд 2, сухие трансформаторы:http://elektrica.info/sovremenny-e-suhie-transformatory-i-agressivny-e-vneshnie-faktory/, Закрытый сухой трансформатор: http://transformator-energum.ru/rasshifrovka-tsz-transformator-content48
Слайд
3, масляный трансформатор: http://xlom.ru/vidy-metalloloma/lom-transformatorov-ili-transformatornyj-lom/, http://elektromontaj-ural.ru/oborudovanie/transformatory/transformatory-maslyanye/tme/103-tme-100
Слайд 4, автотрансформатор: http://www.vseinstrumenti.ru/electrika-i-svet/uchet-i-kontrol/avtotransformatory-latr/
Слайд 8, Никола Тесла: https://hi-news.ru/technology/10-velikix-izobretenij-kotoryx-my-nikogda-ne-uvidim.html
Слайд 8, трансформатор Тесла: https://geektimes.ru/post/243051/?mobile=no
Фотографии из личного архива
Слайд 4, автотрансформатор: http://www.vseinstrumenti.ru/electrika-i-svet/uchet-i-kontrol/avtotransformatory-latr/
Слайд 8, Никола Тесла: https://hi-news.ru/technology/10-velikix-izobretenij-kotoryx-my-nikogda-ne-uvidim.html
Слайд 8, трансформатор Тесла: https://geektimes.ru/post/243051/?mobile=no
Фотографии из личного архива
