Презентация, доклад на тему Спирограф своими руками (рисуем лазером фигуры)
Содержание
- 1. Спирограф своими руками (рисуем лазером фигуры)
- 2. Спирограф – рисуем лазером фигурыЛазерное шоу –
- 3. Спирограф – рисуем лазером фигурыДля сборки устройства

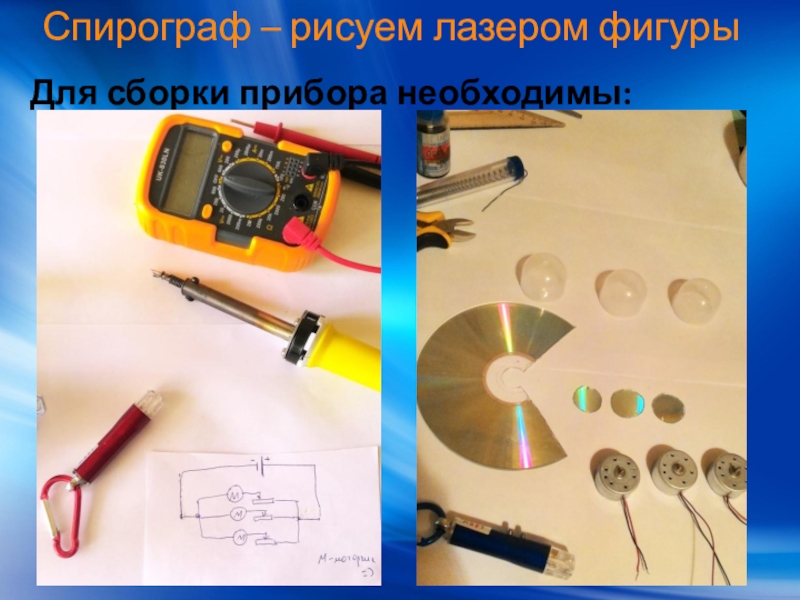

- 4. Спирограф – рисуем лазером фигурыДля сборки прибора необходимы:
- 5. Спирограф – рисуем лазером фигурыТеперь коротко о
- 6. Спирограф – рисуем лазером фигурыТеперь коротко о принципе действия прибора:
- 7. Спирограф – рисуем лазером фигурыСхема получилась очень
- 8. Спирограф – рисуем лазером фигурыПриклеили моторчики к
- 9. Спирограф – рисуем лазером фигуры
- 10. Спирограф – рисуем лазером фигурыЗатем припаяли провода согласно схеме.
- 11. Спирограф – рисуем лазером фигурыВ собранном виде:
- 12. Спирограф – рисуем лазером фигурыДалее прибор включили
- 13. Спирограф – рисуем лазером фигуры
- 14. Спирограф – рисуем лазером фигурыВот ссылка на видео, снятое для демонстрации этого прибораhttps://youtu.be/DNcjr2p9DVoОригинал статьиСпирограф своими рукамиhttps://ipolt.wordpress.com/%d1%81%d0%bf%d0%b8%d1%80%d0%be%d0%b3%d1%80%d0%b0%d1%84-%d1%81%d0%b2%d0%be%d0%b8%d0%bc%d0%b8-%d1%80%d1%83%d0%ba%d0%b0%d0%bc%d0%b8-%d1%80%d0%b8%d1%81%d1%83%d0%b5%d0%bc-%d0%bb%d0%b0%d0%b7%d0%b5%d1%80/
Спирограф – рисуем лазером фигурыЛазерное шоу – весьма впечатляющее зрелище. Сделать подобное устройство своими руками – не сложно. Пусть луч лазера рисует фигуры такие, как рисуют с помощью линейки-спирографа.
Слайд 1Спирограф своими руками (рисуем лазером фигуры)
Автор: Менгали Наталья Сергеевна
Учитель физики
МБОУ «Мегетская
Слайд 2Спирограф – рисуем лазером фигуры
Лазерное шоу – весьма впечатляющее зрелище. Сделать
подобное устройство своими руками – не сложно. Пусть луч лазера рисует фигуры такие, как рисуют с помощью линейки-спирографа.
Слайд 3Спирограф – рисуем лазером фигуры

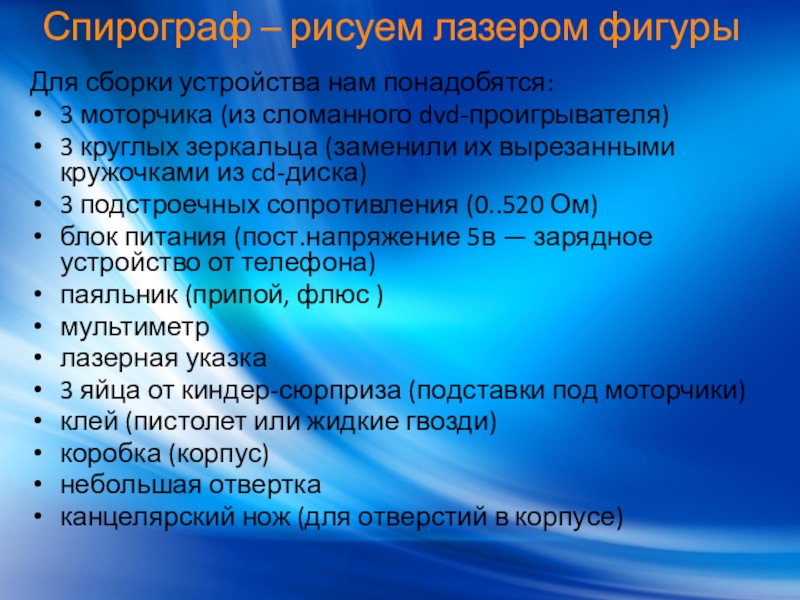

Для сборки устройства нам понадобятся:
3 моторчика (из
сломанного dvd-проигрывателя)
3 круглых зеркальца (заменили их вырезанными кружочками из cd-диска)
3 подстроечных сопротивления (0..520 Ом)
блок питания (пост.напряжение 5в — зарядное устройство от телефона)
паяльник (припой, флюс )
мультиметр
лазерная указка
3 яйца от киндер-сюрприза (подставки под моторчики)
клей (пистолет или жидкие гвозди)
коробка (корпус)
небольшая отвертка
канцелярский нож (для отверстий в корпусе)
3 круглых зеркальца (заменили их вырезанными кружочками из cd-диска)
3 подстроечных сопротивления (0..520 Ом)
блок питания (пост.напряжение 5в — зарядное устройство от телефона)
паяльник (припой, флюс )
мультиметр
лазерная указка
3 яйца от киндер-сюрприза (подставки под моторчики)
клей (пистолет или жидкие гвозди)
коробка (корпус)
небольшая отвертка
канцелярский нож (для отверстий в корпусе)
Слайд 5Спирограф – рисуем лазером фигуры

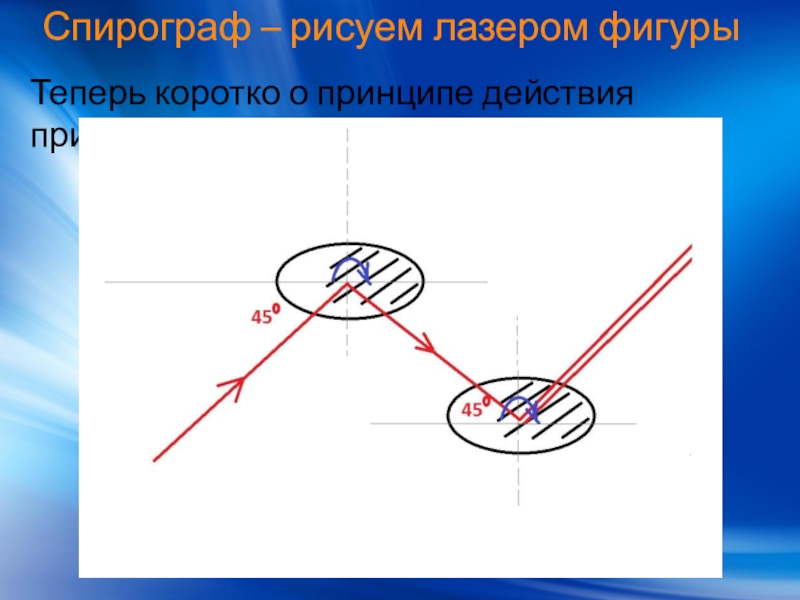

Теперь коротко о принципе действия прибора:
Луч из
лазерной указки попадает на первое зеркало, которое приклеено к оси моторчика и вращается вместе с ним, отразившись от поверхности зеркала, свет попадает на второе зеркало, которое тоже вращается, затем на третье, после чего свет попадает на экран. Зеркала должны быть приклеены к осям моторчиков не строго перпендикулярно, а под малым углом в 1,5 или 2 градуса. Скорость вращения зеркал должна регулироваться. Это можно осуществить, поставив в цепи с моторчиками переменные сопротивления 0..520 Ом.
Слайд 7Спирограф – рисуем лазером фигуры
Схема получилась очень простая — быстрота вращения
оси двигателя регулируется подстроечным сопротивлением, три пары «сопротивление+моторчик» подключаются параллельно и к блоку питания. Заодно повторяем тему «Параллельное соединение проводников».
Из старого cd-диска вырезали 3 круглых зеркальца. Из сломанного dvd-проигрывателя мне понадобились 3 моторчика. Их нужно укрепить на подставках из киндер-сюрпризов при помощи клея
Из старого cd-диска вырезали 3 круглых зеркальца. Из сломанного dvd-проигрывателя мне понадобились 3 моторчика. Их нужно укрепить на подставках из киндер-сюрпризов при помощи клея
Слайд 8Спирограф – рисуем лазером фигуры

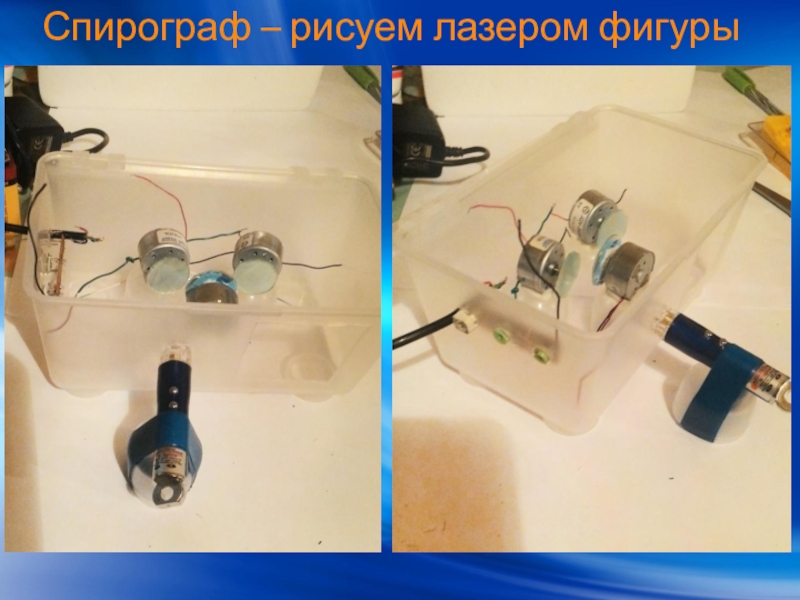

Приклеили моторчики к подставкам, к осям моторчиков
приклеили зеркала (не перпендикулярно оси, а с крошечным уклоном, примерно в 2 градуса), примерили компоненты к корпусу (пластиковая коробка), прорезали в ней отверстие для выхода лучей-рисунков, три отверстия под подстроечные резисторы.
Слайд 12Спирограф – рисуем лазером фигуры

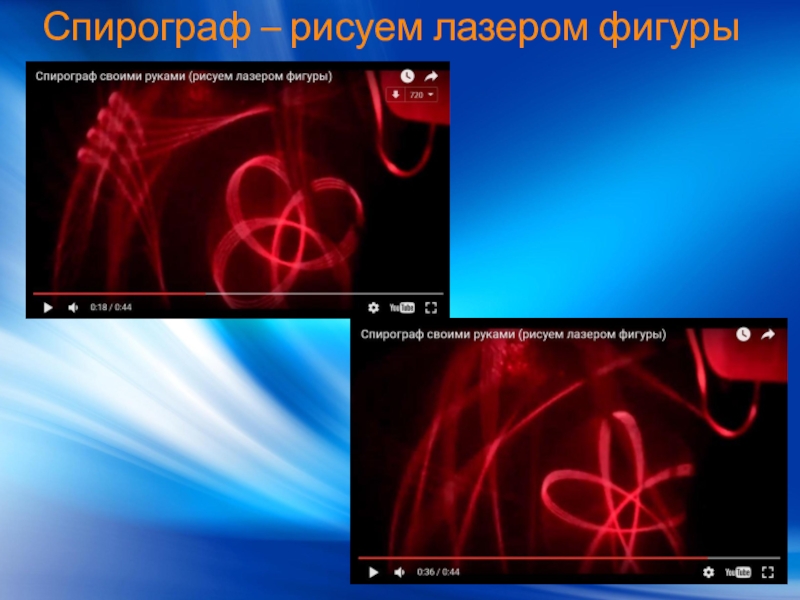

Далее прибор включили в сеть, моторчики начали
вращаться, попадающий на зеркала луч от лазерной указки на выходе их прибора нарисовал разные фигуры в зависимости от того, как мы выставили подстроечные сопротивления.
Слайд 14Спирограф – рисуем лазером фигуры
Вот ссылка на видео, снятое для демонстрации
этого прибора
https://youtu.be/DNcjr2p9DVo
Оригинал статьи
Спирограф своими руками
https://ipolt.wordpress.com/%d1%81%d0%bf%d0%b8%d1%80%d0%be%d0%b3%d1%80%d0%b0%d1%84-%d1%81%d0%b2%d0%be%d0%b8%d0%bc%d0%b8-%d1%80%d1%83%d0%ba%d0%b0%d0%bc%d0%b8-%d1%80%d0%b8%d1%81%d1%83%d0%b5%d0%bc-%d0%bb%d0%b0%d0%b7%d0%b5%d1%80/
