Тема урока:«Линзы. Построение изображений с помощью линз.»

Слайд 1Линзы. Ход лучей в линзах.
Проект учителя физики МОУ Стрелецкой с.о.ш.
Кузнецов0й Елены

Сергеевны
Линзы. Ход лучей в линзах.Проект учителя физики МОУ Стрелецкой с.о.ш.Кузнецов0й Елены Сергеевны

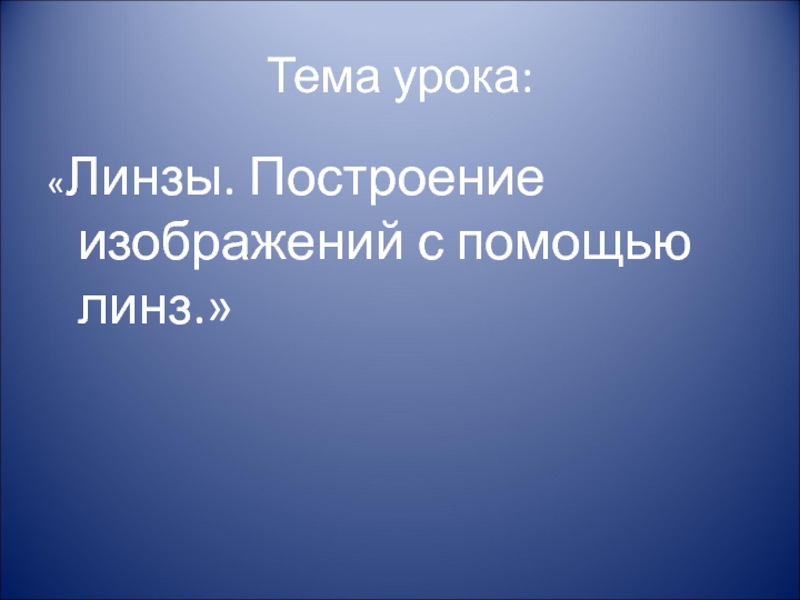

Слайд 2Тема урока:
«Линзы. Построение изображений с помощью линз.»

Тема урока:«Линзы. Построение изображений с помощью линз.»

Слайд 3Цели урока:
ввести понятие линзы, изучить действие собирающей и рассеивающей линз; научить

строить изображения даваемые линзой.
способствовать развитию логического мышления, умений видеть , слышать, самостоятельно делать выводы.
учиться пользоваться приобретенными знаниями для решения практических и познавательных задач.
Цели урока:ввести понятие линзы, изучить действие собирающей и рассеивающей линз; научить строить изображения даваемые линзой. способствовать развитию

Слайд 4
Мирозданье, постигая, Все познай, не отбирая, Что внутри - во внешнем

сыщешь, Что вовне – внутри отыщешь Так примите ж без оглядки Мира внятные загадки...
И. Гете


Мирозданье, постигая,  Все познай, не отбирая,  Что внутри - во внешнем сыщешь,  Что вовне

Слайд 5Блиц - опрос
1. Зеркала бывают плоскими, выпуклыми, вогнутыми?
2. Угол отражения

обозначается латинской буквой бетта?
3. Отражение бывает зеркальным и диффузным?
4. Видим ли мы чистое зеркало?
5. На границе двух прозрачных сред, световой луч меняет свое направление?

Блиц - опрос1. Зеркала бывают плоскими, выпуклыми, вогнутыми? 2. Угол отражения обозначается латинской буквой бетта? 3. Отражение

Слайд 6
6. Угол падения всегда больше угла отражения?
7. Скорость света в

любой среде одинакова и равна 3*108 м/с?
8. Скорость света в воде меньше скорости света в вакууме?

6. Угол падения всегда больше угла отражения? 7. Скорость света в любой среде одинакова и равна 3*108

Слайд 7Правильные ответы
1. да
2. нет
3. да
4. нет
5. да
6. нет
7. нет
8. да

Правильные ответы 1. да2. нет3. да4. нет5. да6. нет7. нет8. да

Слайд 8Физический диктант

Физический диктант

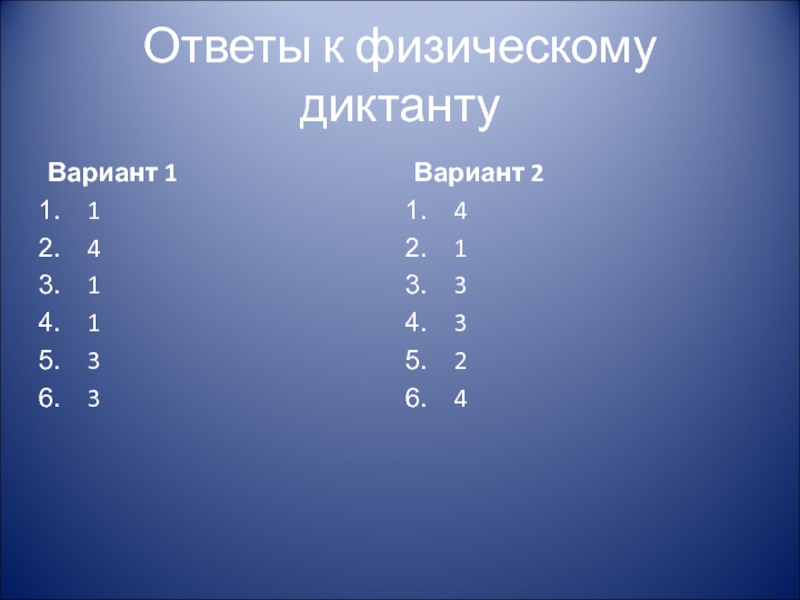

Слайд 9Ответы к физическому диктанту
Вариант 1
1
4
1
1
3
3
Вариант 2
4
1
3
3
2
4

Ответы к физическому диктантуВариант 1141133Вариант 2413324

Слайд 10Виды линз
Линза – прозрачное тело, ограниченное с двух сторон сферическими

поверхностями.
Виды линз Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями.

Слайд 11Виды линз
Собирающая линза
Рассеивающая линза


Виды линз    Собирающая линзаРассеивающая линза

Слайд 12Виды линз
Собирающие линзы- это выпуклые линзы. Линза называется выпуклой, если толщина

середины больше, чем у краёв.

Рассеивающие линзы- это вогнутые линзы. Линза называется вогнутой, если толщина середины меньше, чем у краёв.

Виды линзСобирающие линзы- это выпуклые линзы. Линза называется выпуклой, если толщина середины больше, чем у краёв.Рассеивающие линзы-

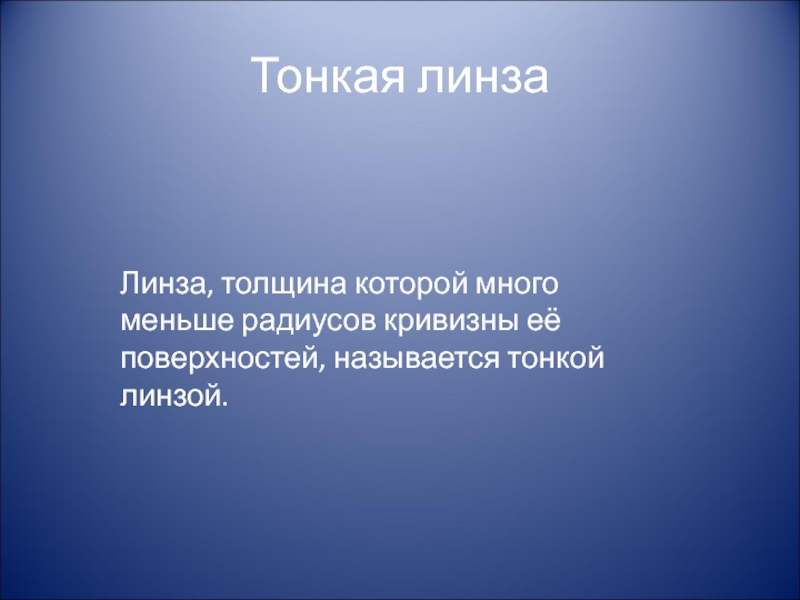

Слайд 13Тонкая линза
Линза, толщина которой много меньше радиусов кривизны её поверхностей, называется

тонкой линзой.
Тонкая линзаЛинза, толщина которой много меньше радиусов кривизны её поверхностей, называется тонкой линзой.

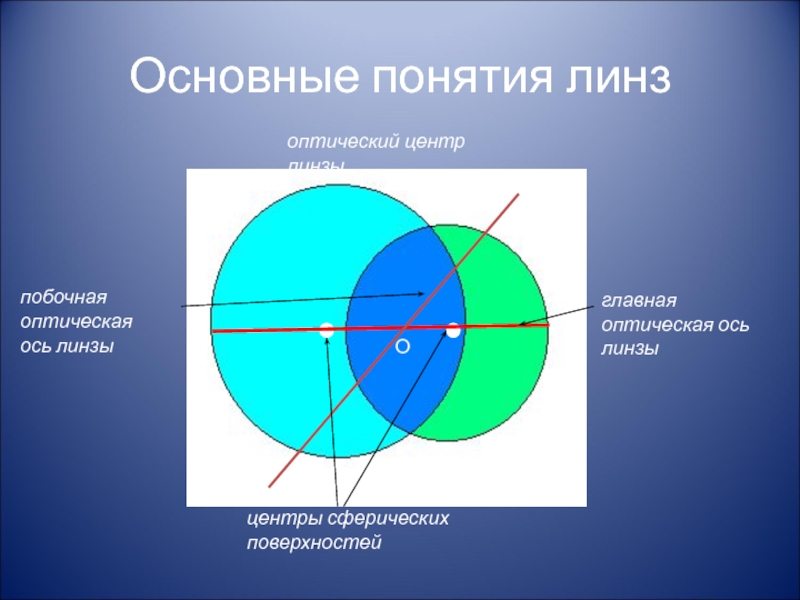

Слайд 14Основные понятия линз
оптический центр линзы
центры сферических поверхностей
главная оптическая ось линзы
побочная оптическая

ось линзы

О

Основные понятия линзоптический центр линзыцентры сферических поверхностейглавная оптическая ось линзыпобочная оптическая ось линзыО

Слайд 15Оптические оси
Прямую, проходящую через центры сферических поверхностей, которые ограничивают линзу, называют

главной оптической осью.
Любую другую прямую, проходящую через оптический центр, называют побочной оптической осью.
Вершины сферических сегментов в тонкой линзе расположены очень близко друг к другу, что их можно принять за одну точку, которую называют оптическим центром линзы
Оптические осиПрямую, проходящую через центры сферических поверхностей, которые ограничивают линзу, называют главной оптической осью. Любую другую прямую,

Слайд 16Фокусы линз
У линзы 2 главных фокуса.
Расстояние от линзы до фокуса

называется фокусным расстоянием.
Плоскость, перпендикулярная главной оптической оси и проходящая через главный фокус называется фокальной плоскостью.
У выпуклой линзы 2 действительных фокуса, а у вогнутой- 2 мнимых фокуса.

Фокусы линзУ линзы 2 главных фокуса. Расстояние от линзы до фокуса называется фокусным расстоянием.Плоскость, перпендикулярная главной оптической

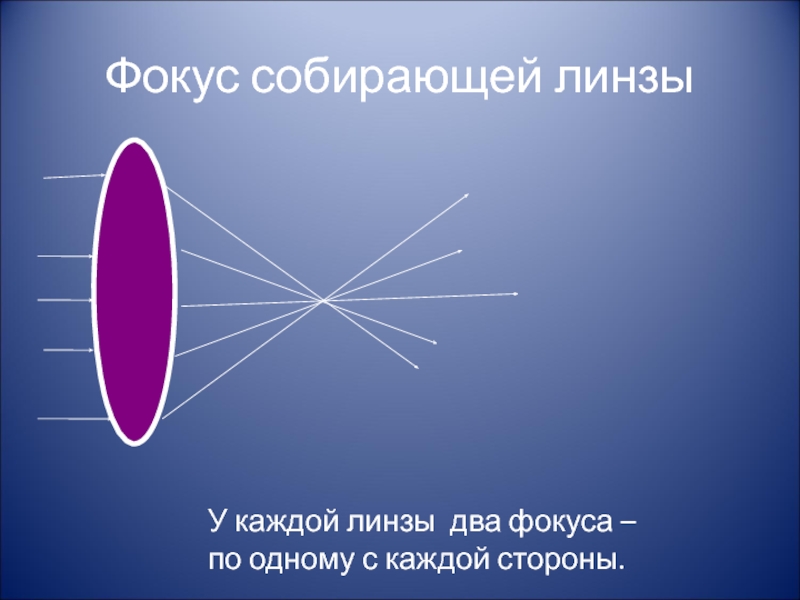

Слайд 17Фокус собирающей линзы

У каждой линзы два фокуса – по одному с

каждой стороны.
Фокус собирающей линзыУ каждой линзы два фокуса – по одному с каждой стороны.

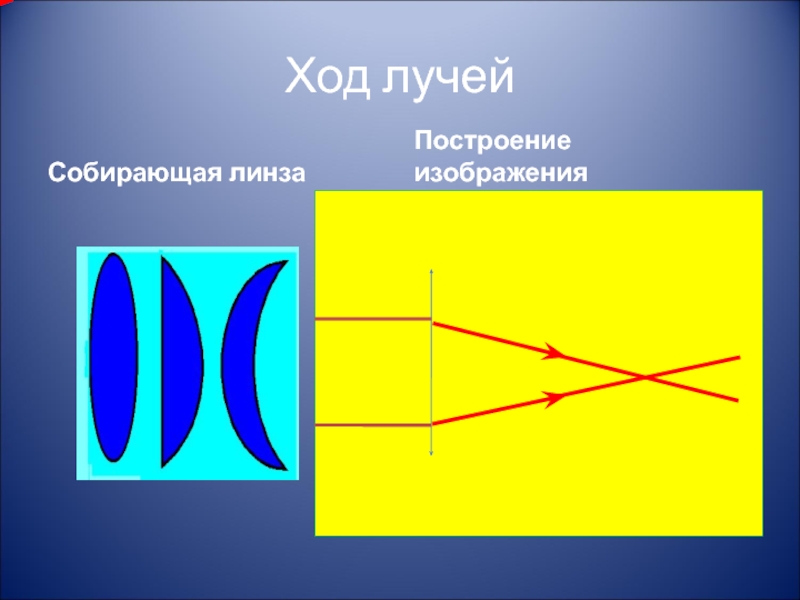

Слайд 18Ход лучей
Собирающая линза
Построение изображения

Ход лучейСобирающая линзаПостроение изображения

Слайд 19Ход лучей в собирающей линзе

1) Луч, проходящий через оптический центр

линзы, не преломляется.
2)Луч, падающий на линзу параллельно главной оптической оси, после преломления проходит через главный фокус (либо сам, либо его продолжение).

F

F

Ход лучей в собирающей линзе1) Луч, проходящий через оптический  центр линзы, не преломляется.2)Луч, падающий на линзу

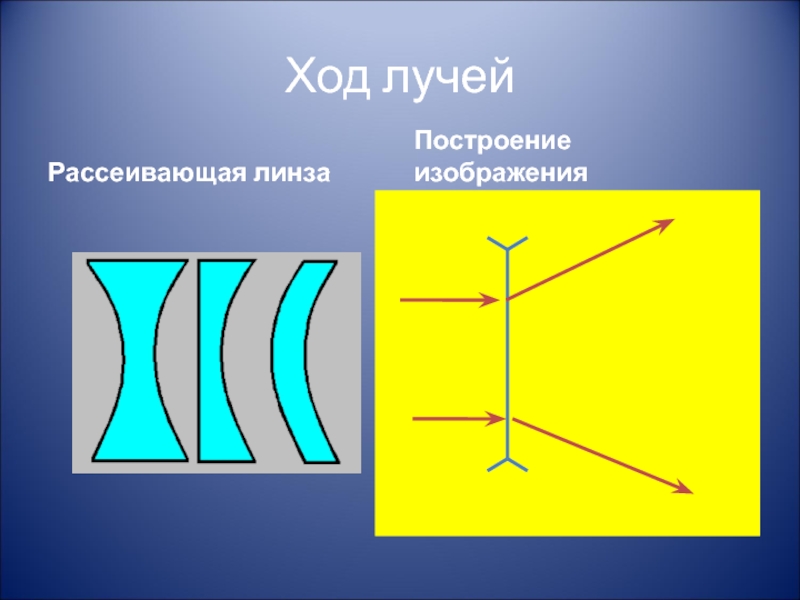

Слайд 20Ход лучей
Рассеивающая линза
Построение изображения

Ход лучей Рассеивающая линзаПостроение изображения

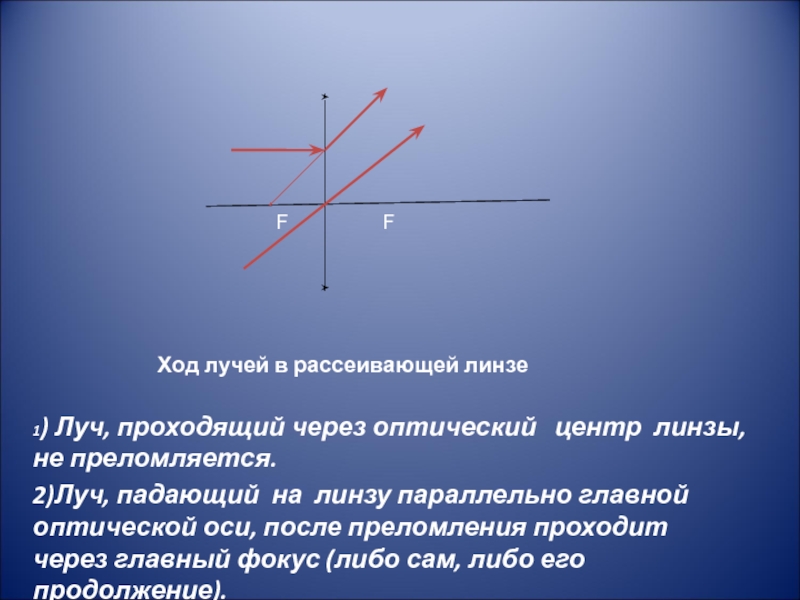

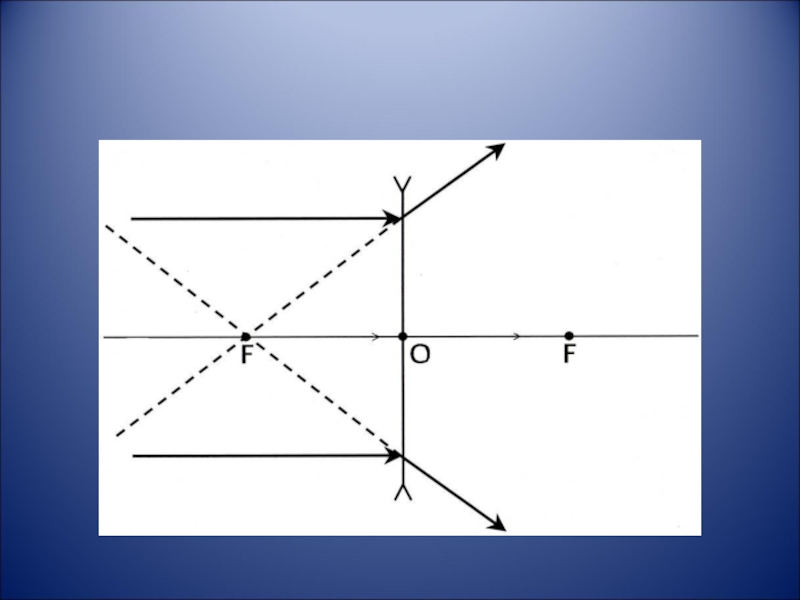

Слайд 21Ход лучей в рассеивающей линзе
1) Луч, проходящий через оптический центр

линзы, не преломляется.
2)Луч, падающий на линзу параллельно главной оптической оси, после преломления проходит через главный фокус (либо сам, либо его продолжение).

F

F

Ход лучей в рассеивающей линзе1) Луч, проходящий через оптический  центр линзы, не преломляется.2)Луч, падающий на линзу

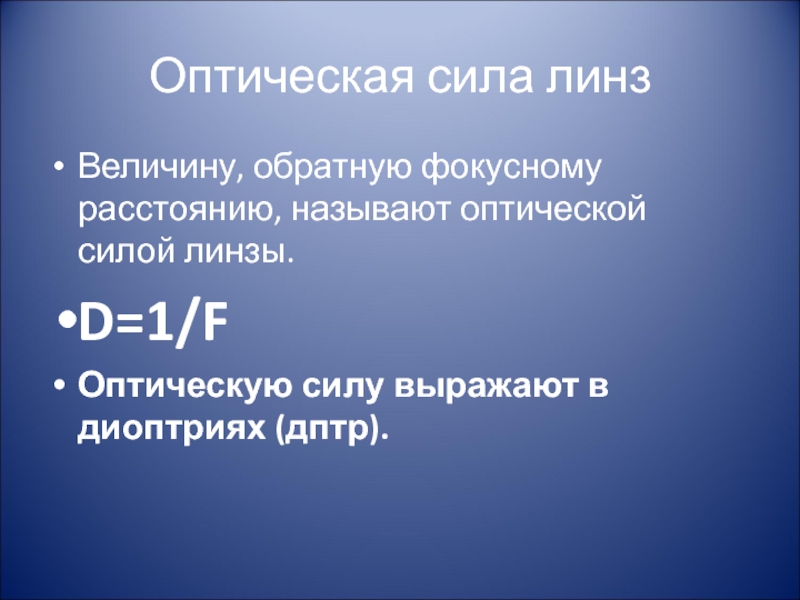

Слайд 22Оптическая сила линз
Величину, обратную фокусному расстоянию, называют оптической силой линзы.
D=1/F
Оптическую силу

выражают в диоптриях (дптр).

Оптическая сила линзВеличину, обратную фокусному расстоянию, называют оптической силой линзы.D=1/FОптическую силу выражают в диоптриях (дптр).

Слайд 23Виды изображений


увеличенное
уменьшенное
равное

мнимое (продолжения лучей)
действительное (сами лучи)

Виды изображений увеличенное уменьшенное равное мнимое (продолжения лучей) действительное (сами лучи)

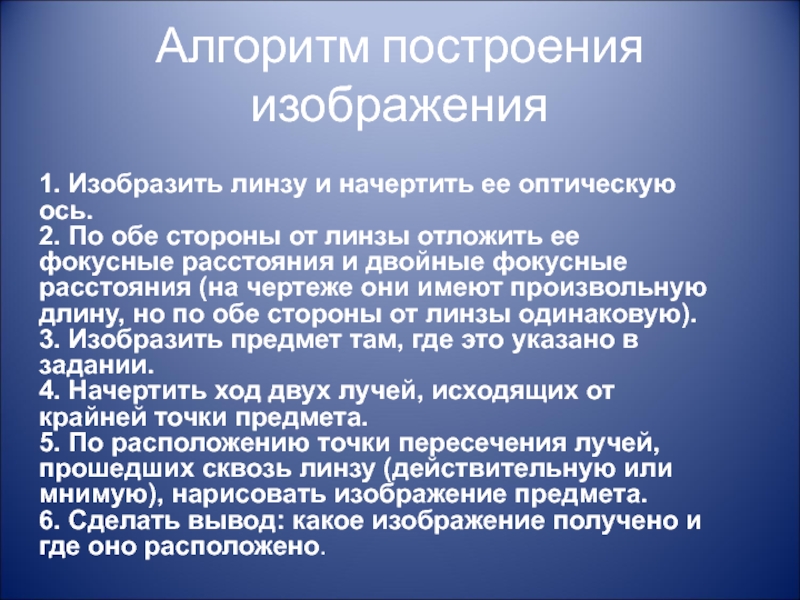

Слайд 24Алгоритм построения изображения
1. Изобразить линзу и начертить ее оптическую ось.
2. По

обе стороны от линзы отложить ее фокусные расстояния и двойные фокусные расстояния (на чертеже они имеют произвольную длину, но по обе стороны от линзы одинаковую).
3. Изобразить предмет там, где это указано в задании.
4. Начертить ход двух лучей, исходящих от крайней точки предмета.
5. По расположению точки пересечения лучей, прошедших сквозь линзу (действительную или мнимую), нарисовать изображение предмета.
6. Сделать вывод: какое изображение получено и где оно расположено.
Алгоритм построения изображения1. Изобразить линзу и начертить ее оптическую ось.2. По обе стороны от линзы отложить ее

Слайд 25Построение изображения в собирающей линзе
мнимое увеличенное прямое
F
F

Построение изображения в собирающей линземнимое увеличенное прямое FF

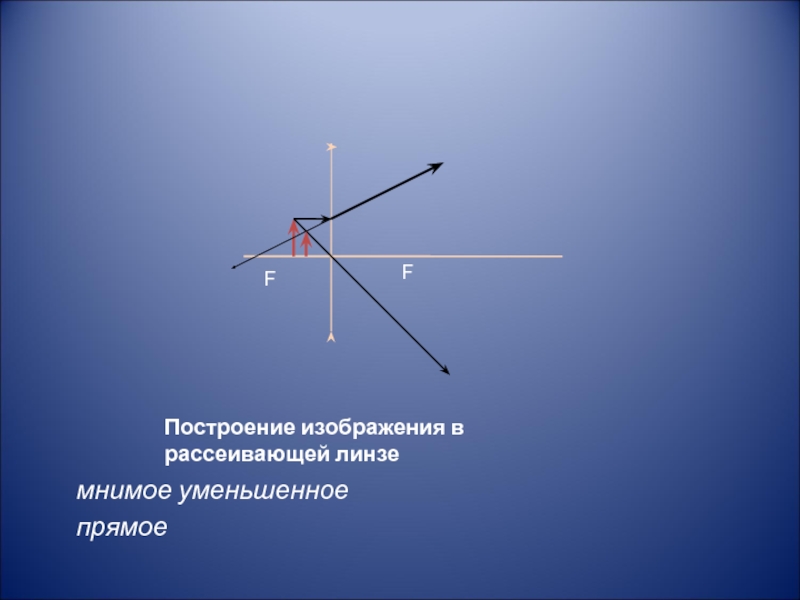

Слайд 26Построение изображения в рассеивающей линзе

мнимое уменьшенное
прямое

F
F

Построение изображения в рассеивающей линземнимое уменьшенное прямоеFF

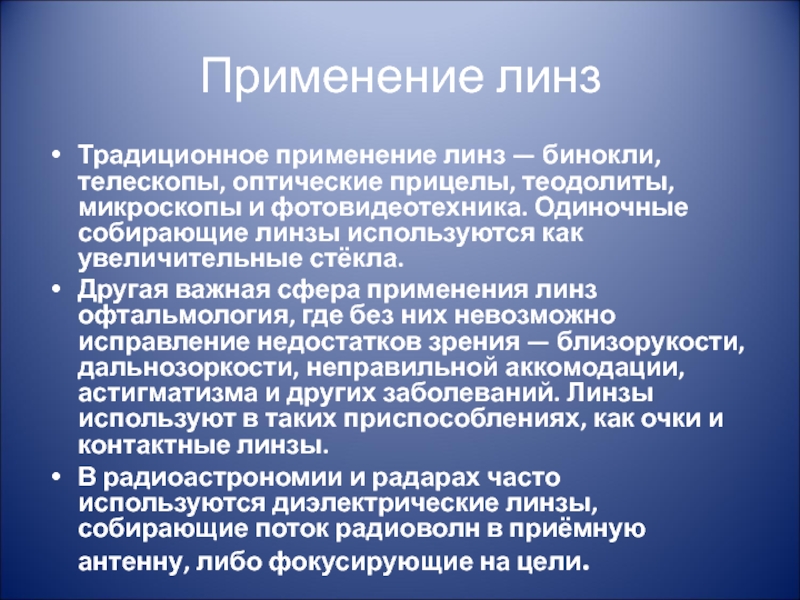

Слайд 27Применение линз
Традиционное применение линз — бинокли, телескопы, оптические прицелы, теодолиты, микроскопы и

фотовидеотехника. Одиночные собирающие линзы используются как увеличительные стёкла.
Другая важная сфера применения линз офтальмология, где без них невозможно исправление недостатков зрения — близорукости, дальнозоркости, неправильной аккомодации, астигматизма и других заболеваний. Линзы используют в таких приспособлениях, как очки и контактные линзы.
В радиоастрономии и радарах часто используются диэлектрические линзы, собирающие поток радиоволн в приёмную антенну, либо фокусирующие на цели.

Применение линзТрадиционное применение линз — бинокли, телескопы, оптические прицелы, теодолиты, микроскопы и фотовидеотехника. Одиночные собирающие линзы используются как

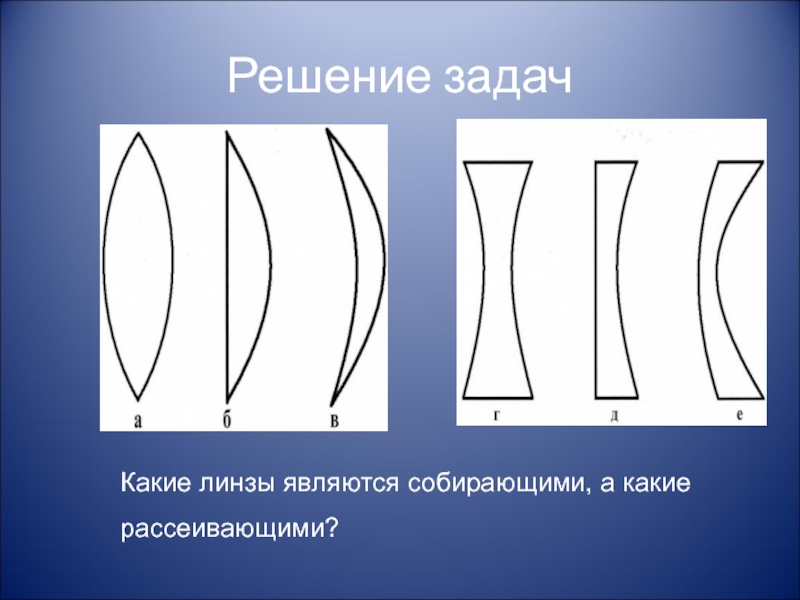

Слайд 28Решение задач
Какие линзы являются собирающими, а какие
рассеивающими?

Решение задачКакие линзы являются собирающими, а какие рассеивающими?

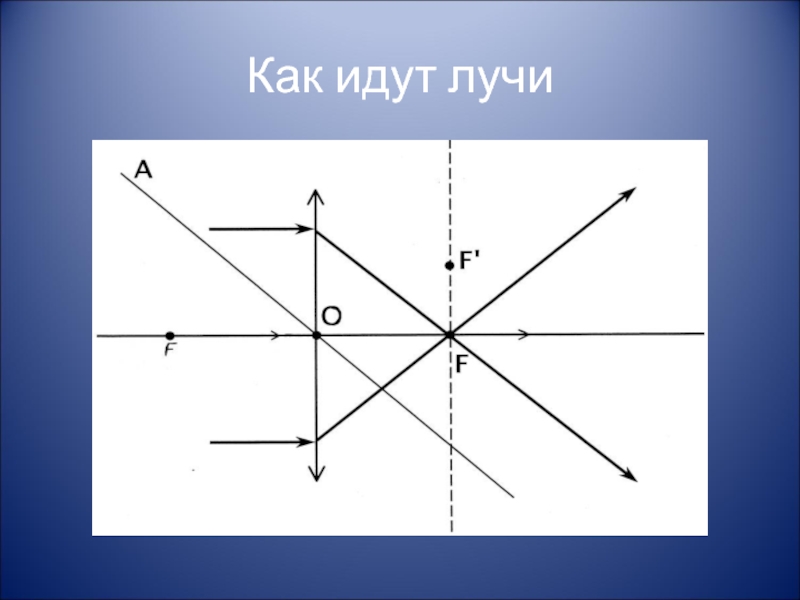

Слайд 29Как идут лучи

Как идут лучи

Слайд 31Построить изображение в собирающей линзе

Построить изображение в собирающей линзе

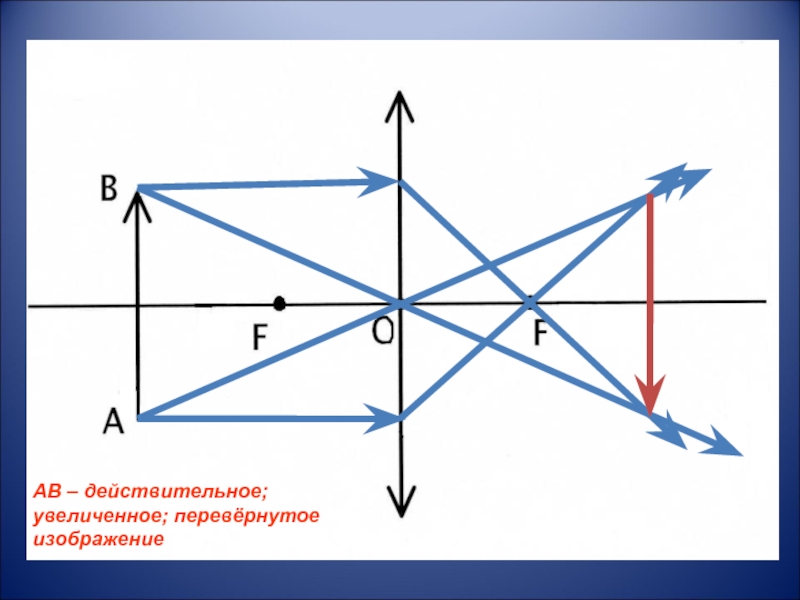

Слайд 32
АВ – действительное; увеличенное; перевёрнутое изображение

АВ – действительное; увеличенное; перевёрнутое изображение

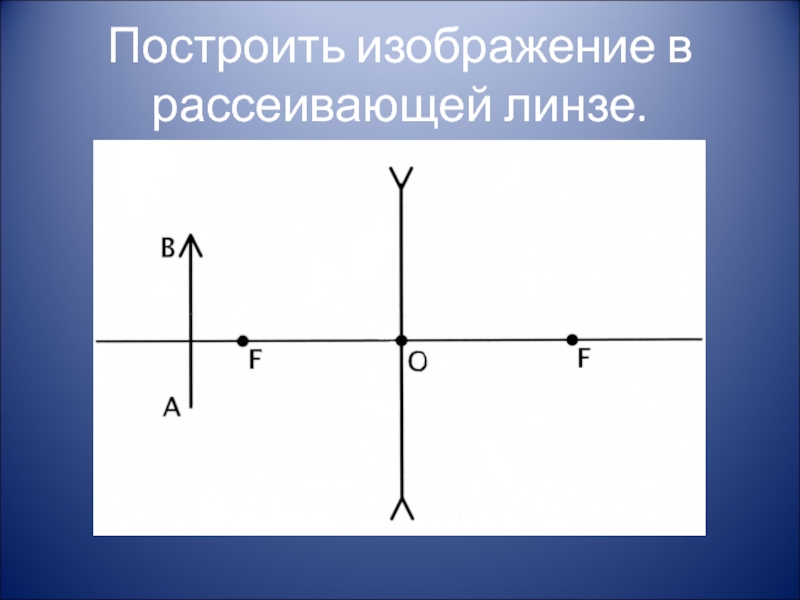

Слайд 33Построить изображение в рассеивающей линзе.

Построить изображение в рассеивающей линзе.

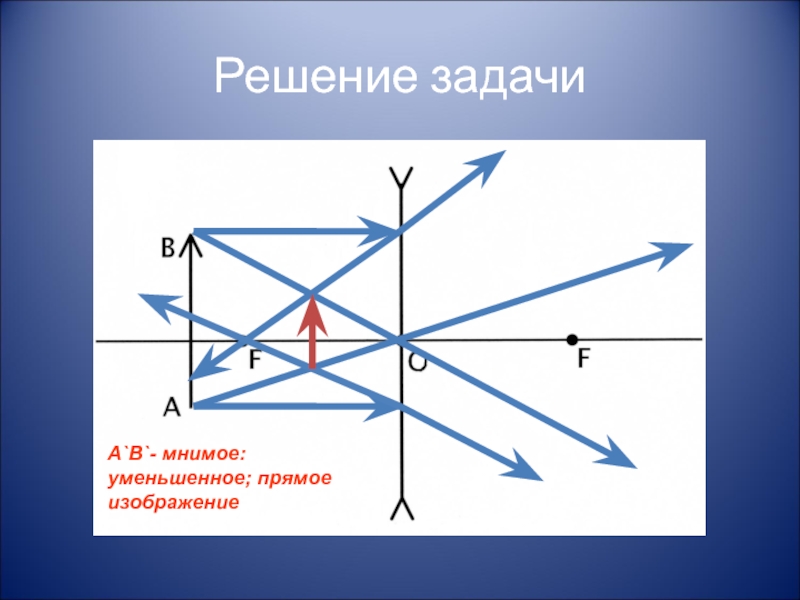

Слайд 34Решение задачи
А`В`- мнимое: уменьшенное; прямое изображение

Решение задачиА`В`- мнимое: уменьшенное; прямое изображение

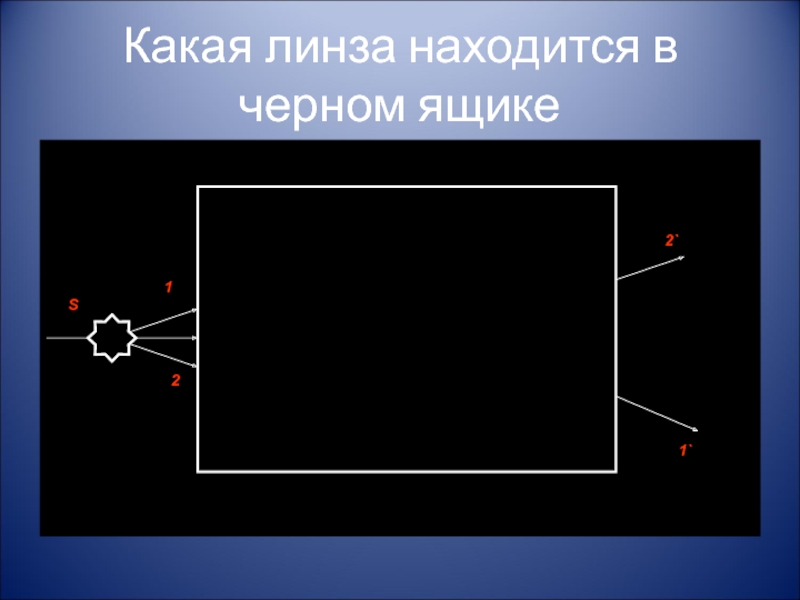

Слайд 35Какая линза находится в черном ящике

Какая линза находится в черном ящике

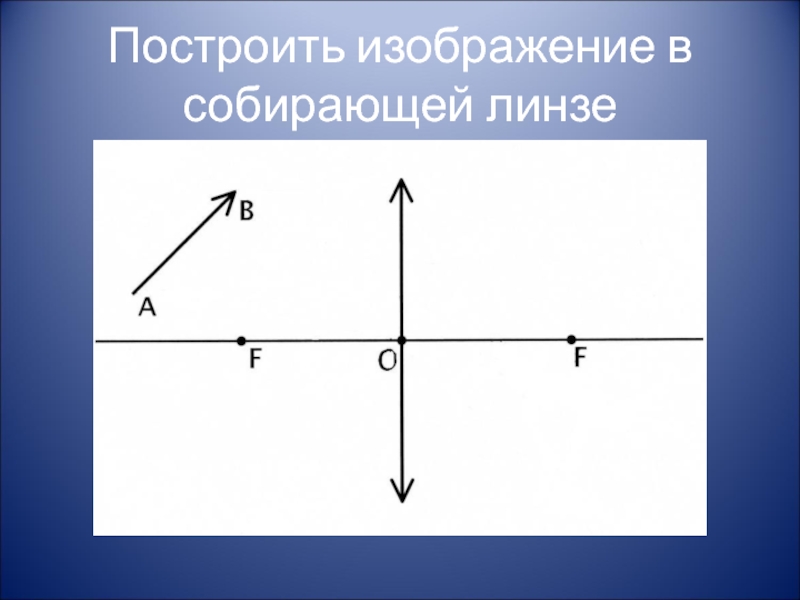

Слайд 37Построить изображение в собирающей линзе

Построить изображение в собирающей линзе

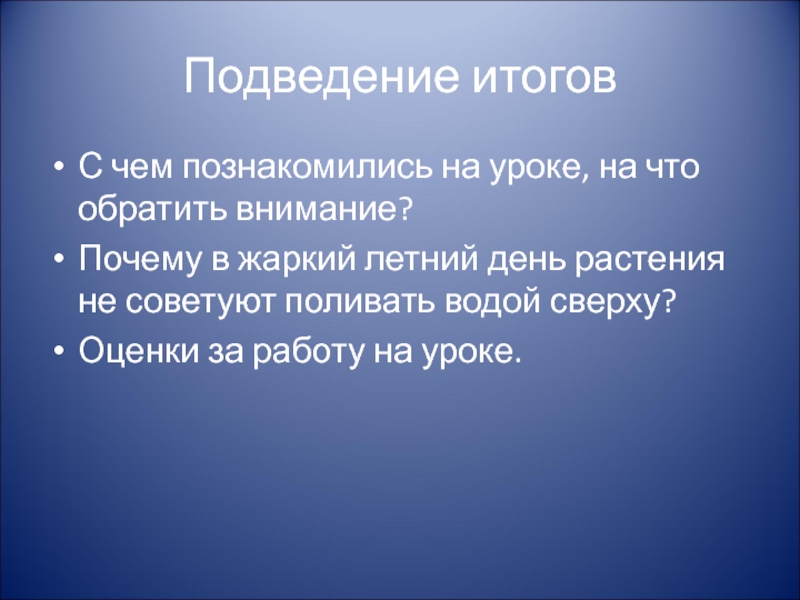

Слайд 39Подведение итогов
С чем познакомились на уроке, на что обратить внимание?
Почему в

жаркий летний день растения не советуют поливать водой сверху?
Оценки за работу на уроке.

Подведение итоговС чем познакомились на уроке, на что обратить внимание?Почему в жаркий летний день растения не советуют

Слайд 40Дополнительные задания
Сборник заданий стр.65 №13.7, 13.16

Дополнительные заданияСборник заданий стр.65 №13.7, 13.16

Слайд 41Домашнее задание
Учебник §20
Сб. задач 1)13.1,13.2,13.3,13.4 2) 13,5,13.7, 13,8

Домашнее задание Учебник §20 Сб. задач 1)13.1,13.2,13.3,13.4 2) 13,5,13.7, 13,8

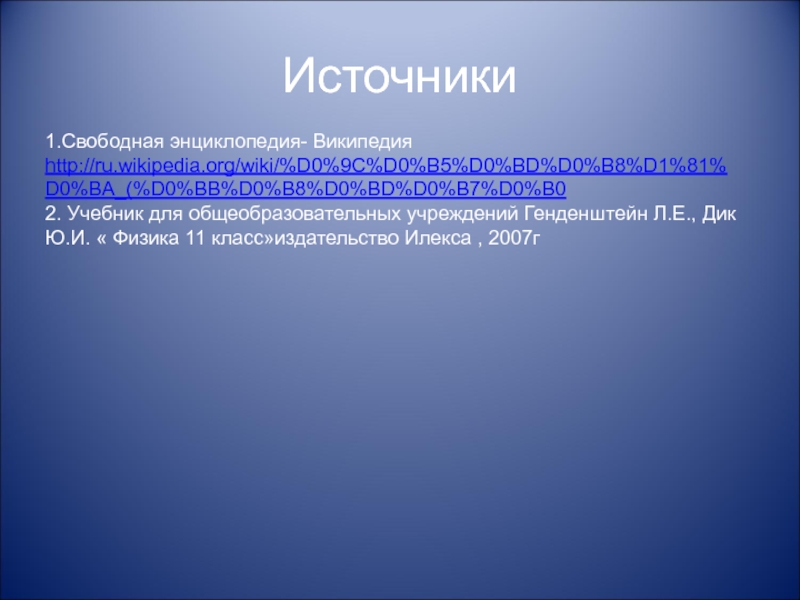

Слайд 42Источники
1.Свободная энциклопедия- Википедия http://ru.wikipedia.org/wiki/%D0%9C%D0%B5%D0%BD%D0%B8%D1%81%D0%BA_(%D0%BB%D0%B8%D0%BD%D0%B7%D0%B0
2. Учебник для общеобразовательных учреждений Генденштейн Л.Е.,

Дик Ю.И. « Физика 11 класс»издательство Илекса , 2007г
Источники 1.Свободная энциклопедия- Википедия http://ru.wikipedia.org/wiki/%D0%9C%D0%B5%D0%BD%D0%B8%D1%81%D0%BA_(%D0%BB%D0%B8%D0%BD%D0%B7%D0%B02. Учебник для общеобразовательных учреждений Генденштейн Л.Е., Дик Ю.И. « Физика 11 класс»издательство
