Презентация, доклад на тему Смешанное соединение проводников

Найти общее сопротивление цепи, если все сопротивления одинаковы и равны R.

Слайд 1Учитель
Александрова С.Ю.
МОУ СШ №48 г. Ярославль
Решение задачи по теме: «Смешанное соединение

проводников»
Учитель Александрова С.Ю.МОУ СШ №48 г. ЯрославльРешение задачи по теме: «Смешанное соединение проводников»

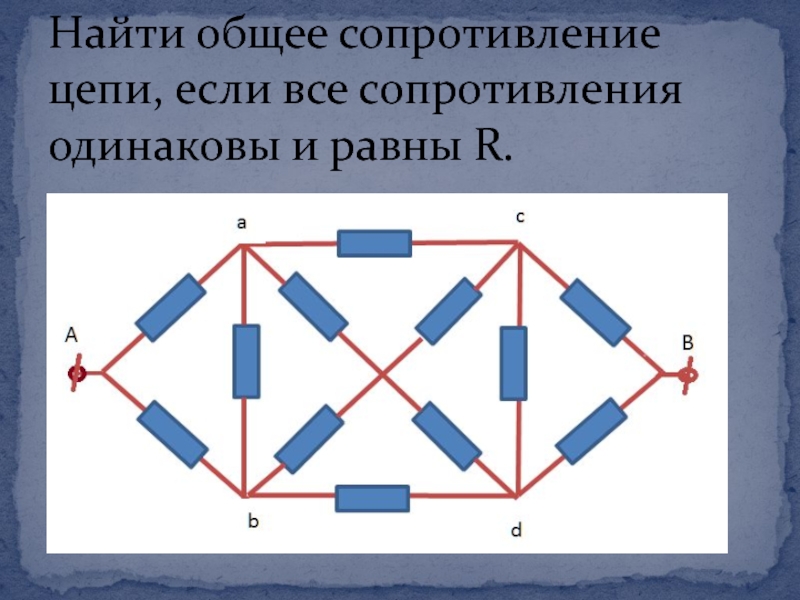

Слайд 2Найти общее сопротивление цепи, если все сопротивления одинаковы и равны R.

Найти общее сопротивление цепи, если все сопротивления одинаковы и равны R.

Слайд 3Схема симметрична относительно точек А и В, следовательно потенциалы a,b,c и

d одинаковы, поэтому токи в ветвях ab и cd будут отсутствовать и их можно исключить из схемы, а сами точки a, b, c и d соединить.
Схема симметрична относительно точек А и В, следовательно потенциалы a,b,c и d одинаковы, поэтому токи в ветвях

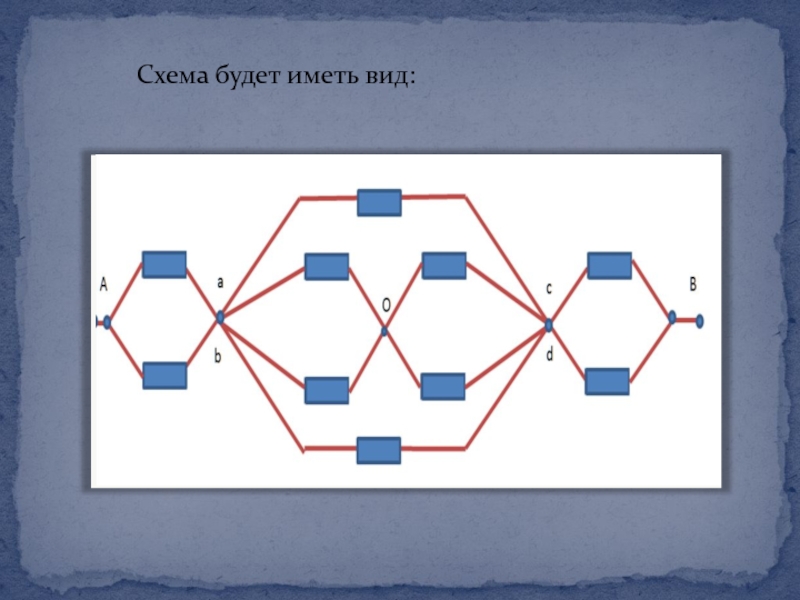

Слайд 4Схема будет иметь вид:

Схема будет иметь вид:

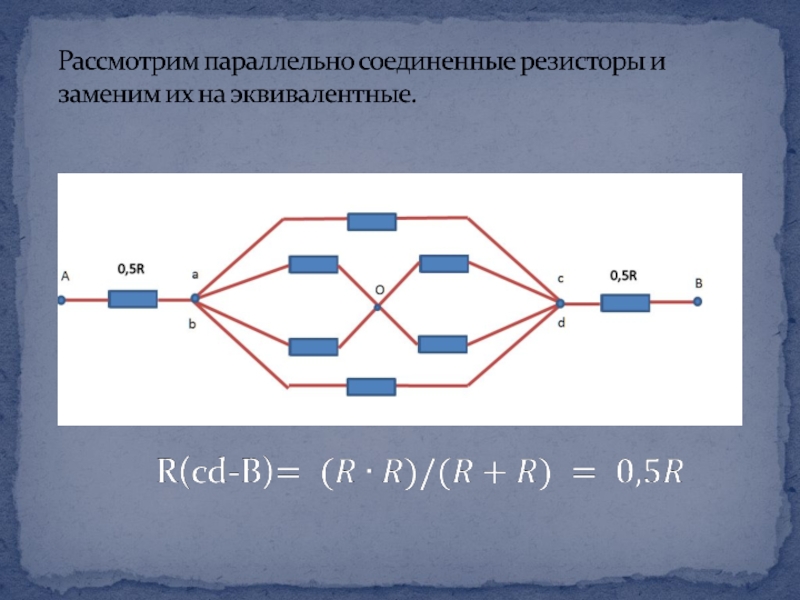

Слайд 8Рассмотрим параллельно соединенные резисторы и заменим их на эквивалентные.

Рассмотрим параллельно соединенные резисторы и заменим их на эквивалентные.

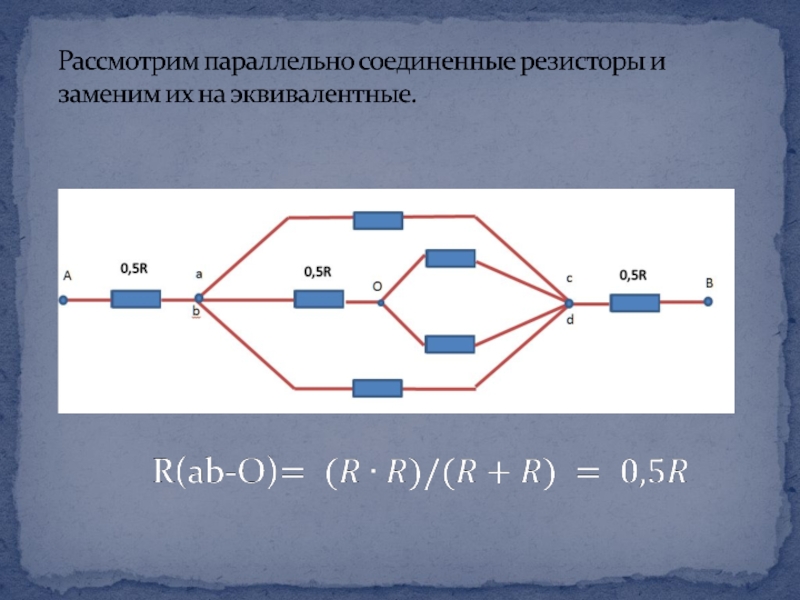

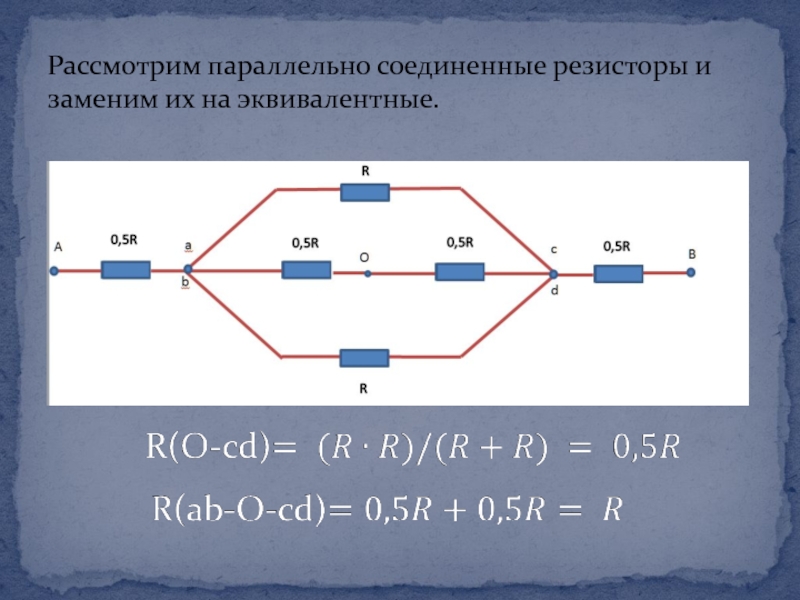

Слайд 9Рассмотрим параллельно соединенные резисторы и заменим их на эквивалентные.

Рассмотрим параллельно соединенные резисторы и заменим их на эквивалентные.

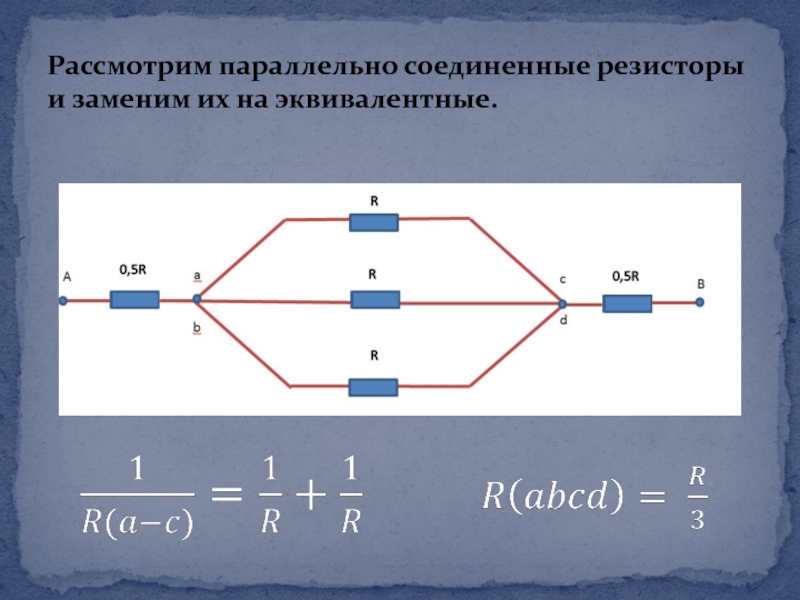

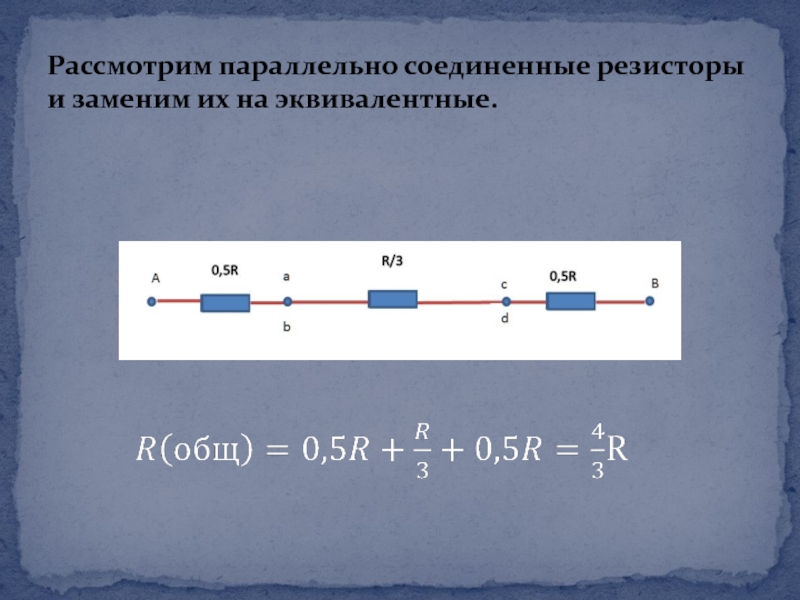

Слайд 10Рассмотрим параллельно соединенные резисторы и заменим их на эквивалентные.

Рассмотрим параллельно соединенные резисторы и заменим их на эквивалентные.
