Презентация, доклад на тему Сглаживающие электрические фильтры
Содержание
- 1. Сглаживающие электрические фильтры
- 2. Выпрямительное устройство на самолете RRJ-95B
- 3. Основные определения Сглаживающий фильтр - это устройство, позволяющее уменьшить
- 4. Коэффициент сглаживания Основным из параметров сглаживающих фильтров является коэффициент
- 5. Классификация фильтров1. По частотному составу различают:а)
- 6. Виды фильтровВиды фильтров:Емкостные (С-фильтры).Индуктивные (L-фильтры).Индуктивно-емкостные (LС-фильтры).Резисторно-емкостные (RC-фильтры).Транзисторные фильтры.Фильтры на диодах Зенера (стабилитронах).
- 7. Емкостные фильтры Схема.
- 8. Емкостные фильтры Принцип действия.
- 9. Индуктивные фильтры Схема.
- 10. Индуктивные фильтры Принцип действия.
- 11. Г-образные фильтры
- 12. П-образные фильтры
- 13. Однозвенный фильтр

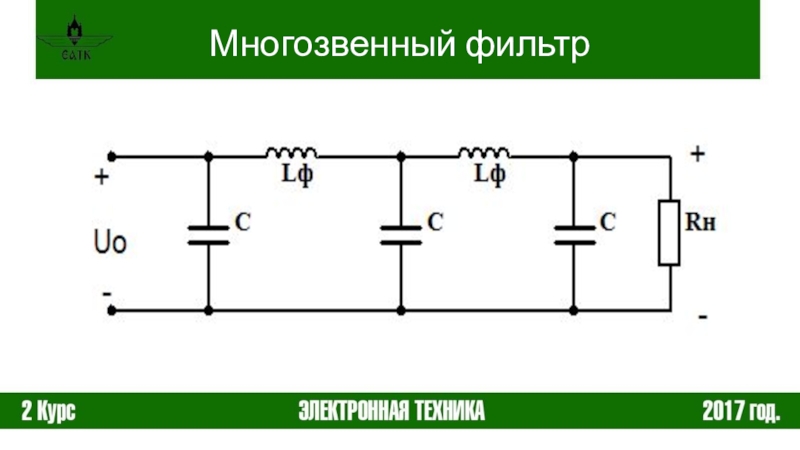

- 14. Многозвенный фильтр

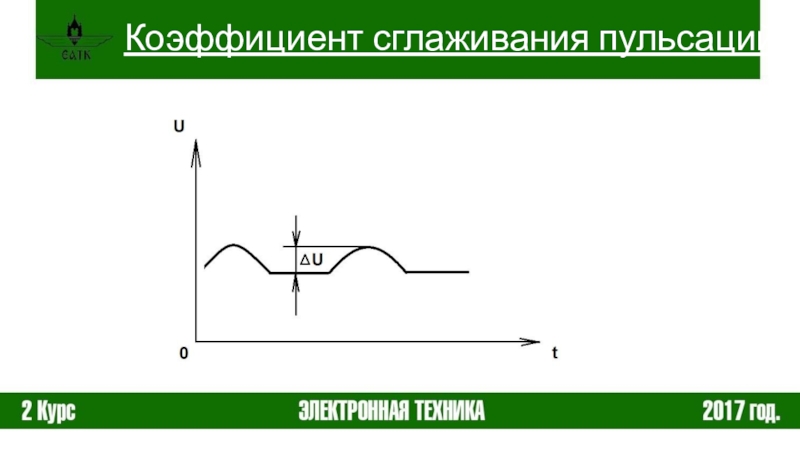

- 15. Коэффициент сглаживания пульсаций Коэффициент сглаживания пульсаций выпрямленного
- 16. Коэффициент сглаживания пульсаций
- 17. Слайд 17
- 18. Влияние фильтров на внешнюю характеристику выпрямителей Внешняя

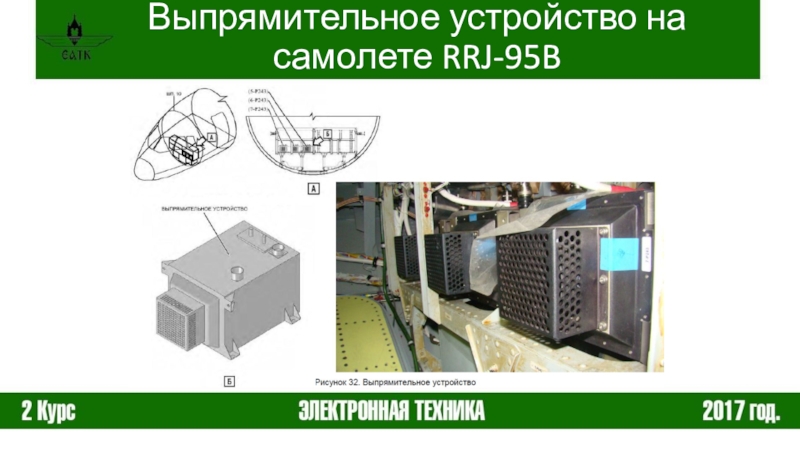

Выпрямительное устройство на самолете RRJ-95B

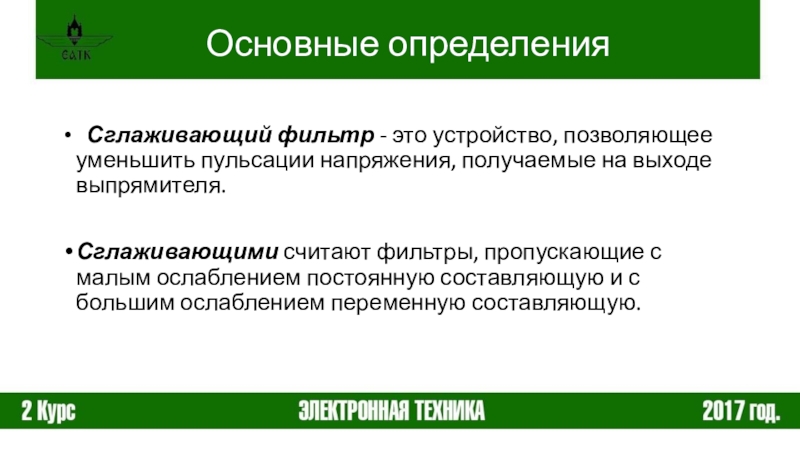

Слайд 3Основные определения
Сглаживающий фильтр - это устройство, позволяющее уменьшить пульсации напряжения, получаемые на
выходе выпрямителя.
Сглаживающими считают фильтры, пропускающие с малым ослаблением постоянную составляющую и с большим ослаблением переменную составляющую.
Сглаживающими считают фильтры, пропускающие с малым ослаблением постоянную составляющую и с большим ослаблением переменную составляющую.

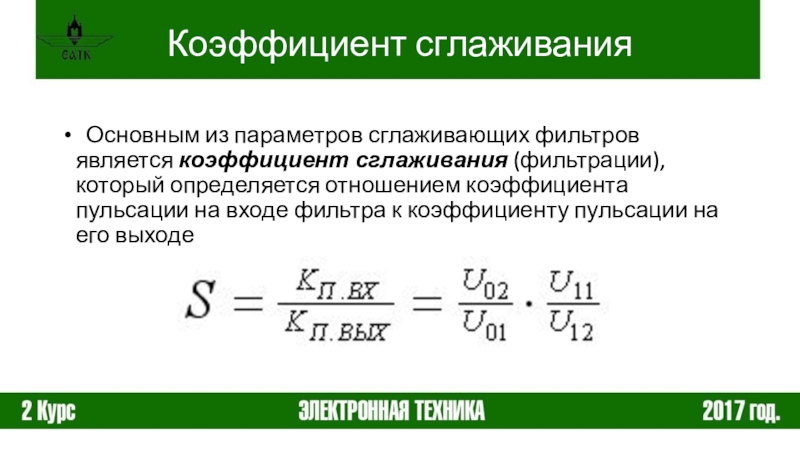

Слайд 4Коэффициент сглаживания
Основным из параметров сглаживающих фильтров является коэффициент сглаживания (фильтрации), который определяется отношением
коэффициента пульсации на входе фильтра к коэффициенту пульсации на его выходе

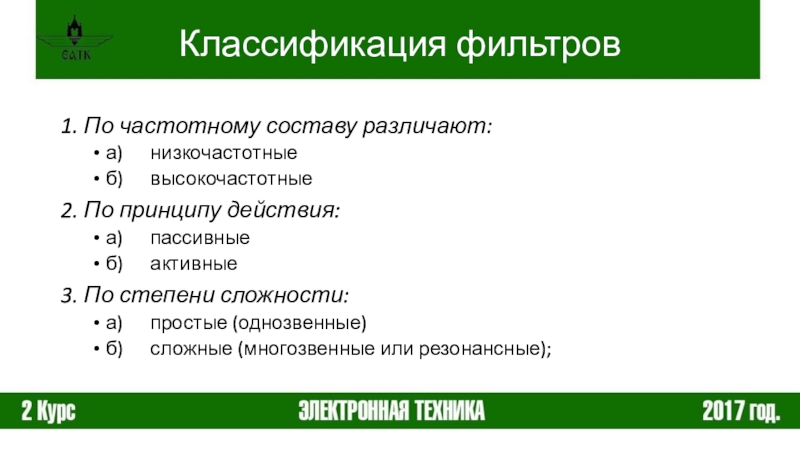

Слайд 5Классификация фильтров
1. По частотному составу различают:
а) низкочастотные
б) высокочастотные
2.
По принципу действия:
а) пассивные
б) активные
3. По степени сложности:
а) простые (однозвенные)
б) сложные (многозвенные или резонансные);
а) пассивные
б) активные
3. По степени сложности:
а) простые (однозвенные)
б) сложные (многозвенные или резонансные);
Слайд 6Виды фильтров
Виды фильтров:
Емкостные (С-фильтры).
Индуктивные (L-фильтры).
Индуктивно-емкостные (LС-фильтры).
Резисторно-емкостные (RC-фильтры).
Транзисторные фильтры.
Фильтры на диодах Зенера
(стабилитронах).
Слайд 15Коэффициент сглаживания пульсаций
Коэффициент сглаживания пульсаций выпрямленного напряжения – это отношение коэффициента
пульсаций на входе фильтра к коэффициенту пульсаций на выходе
Слайд 18Влияние фильтров на внешнюю характеристику выпрямителей
Внешняя характеристика выпрямителя – это зависимость
напряжения на нагрузке от тока в нагрузке
