Презентация, доклад на тему Развитие исследовательских способностей учащихся методом изучения черных ящиков на уроках физики

с использованием «черных ящиков»

Учитель физики МБОУ «Староайбесинская СОШ» Григорьев Александр Вениаминович

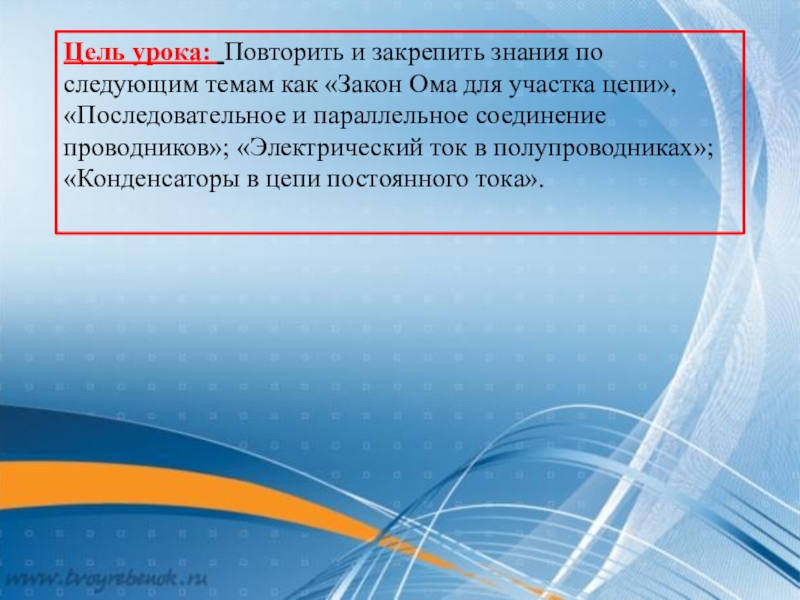

Ома для участка цепи», «Последовательное и параллельное соединение проводников»; «Электрический ток в полупроводниках»; «Конденсаторы в цепи постоянного тока».

напряжения
Сформулируйте закон Ома для участка цепи.
Назовите виды соединения проводников.
Как включается амперметр в цепь?
Как включается вольтметр в цепь?
На каком рисунке показано условное обозначение амперметра?
На каком рисунке показано условное обозначение вольтметра?

V

A

1

2

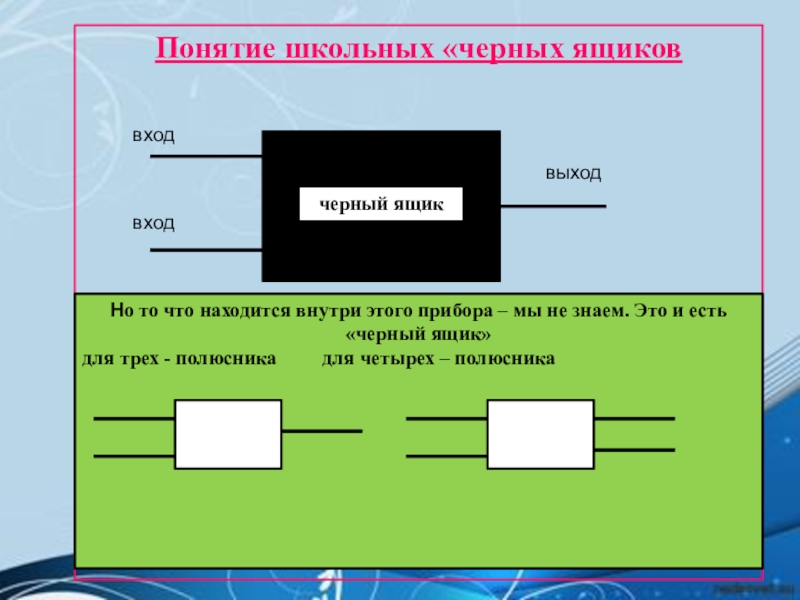

– мы не знаем. Это и есть «черный ящик»
для трех - полюсника для четырех – полюсника

цепи:
- резисторы
конденсатор
диод
транзистор
катушки
трансформатор
простой колебательный контур

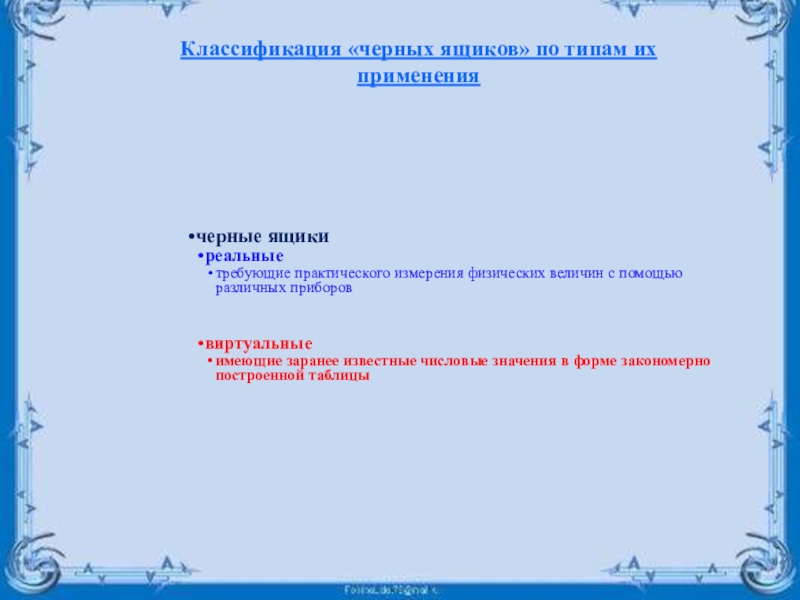

применяют при изучении темы «Законы постоянного тока»;
резисторы, лампы накаливания и диоды, транзисторы – при изучении темы «Полупроводники и их применение»;
резисторы, конденсаторы, катушки, конденсаторы, трансформаторы и колебательные контуры – при изучении темы «Переменный ток».

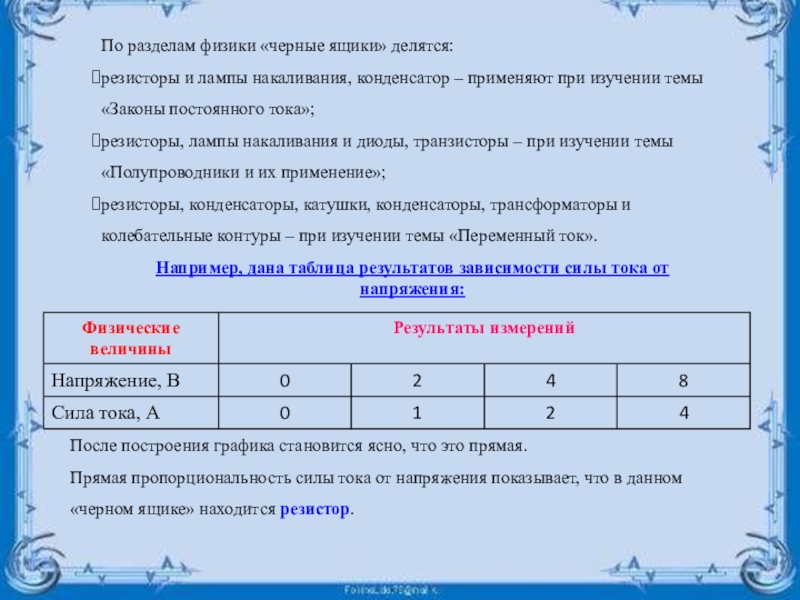

Например, дана таблица результатов зависимости силы тока от напряжения:

После построения графика становится ясно, что это прямая.
Прямая пропорциональность силы тока от напряжения показывает, что в данном «черном ящике» находится резистор.

соединительные провода, звуковое сообщение.


В ящиках могут быть следующие элементы электрической цепи:
последовательное соединение двух резисторов;
параллельное соединение двух резисторов;
отдельный резистор;
конденсатор;
диод.
Пользуясь представленным оборудованием выяснить содержимое «черных ящиков»

в «черном ящике» наверняка конденсатор. Тем более после отключения от источника тока в цепи возникнет ток разрядки конденсатора на короткое время. Из оставшихся четырех «черных ящиков» можно легко «отсеять» диод зная его способность пропускать ток только в одном направлении. Величина обратного тока будет намного меньше прямого, означающее наличие в данном «черном ящике». Конечно, для этого необходимо поменять полюса на клеммах 1и 2 на противоположные. Таким образом остаются три резистора, один из которых является отдельным. Величины токов проходящих через клеммы 1-2 и 1-3 отдельного резистора одинаковы, ибо клеммы 2 и 3 являются равноценными. А вот токи через клеммы 1-2 и 1-3 для последовательно соединенных резисторов будут разными, при чем

Прямо пропорциональными будут соотношения токов параллельных резисторов:
Во всех случаях на клеммах 1-2 и 1-3 разность потенциалов поддерживается одинаковой.

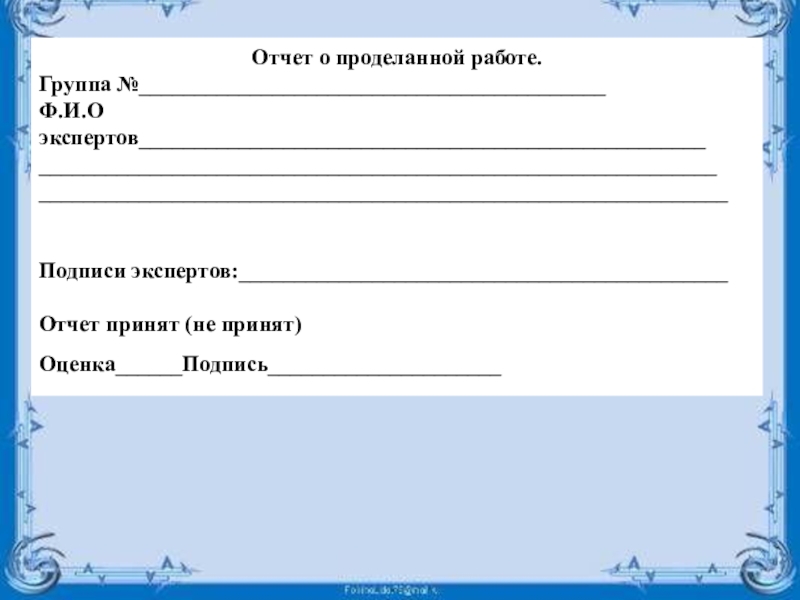

Отчет оформляется по нижеуказанной схеме.

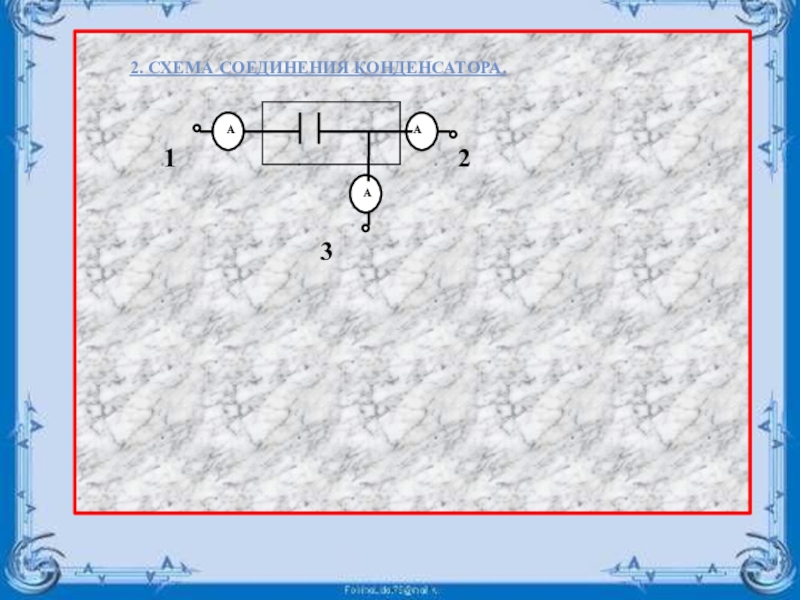

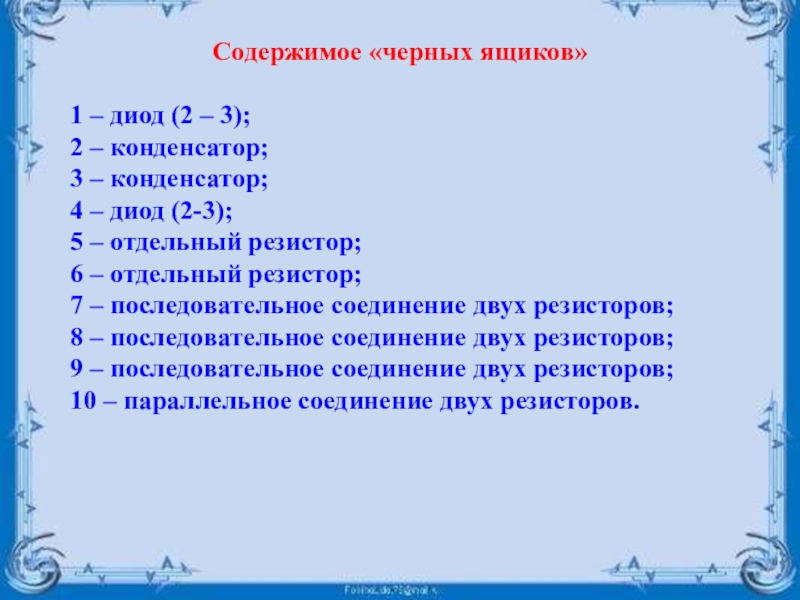

конденсатор;

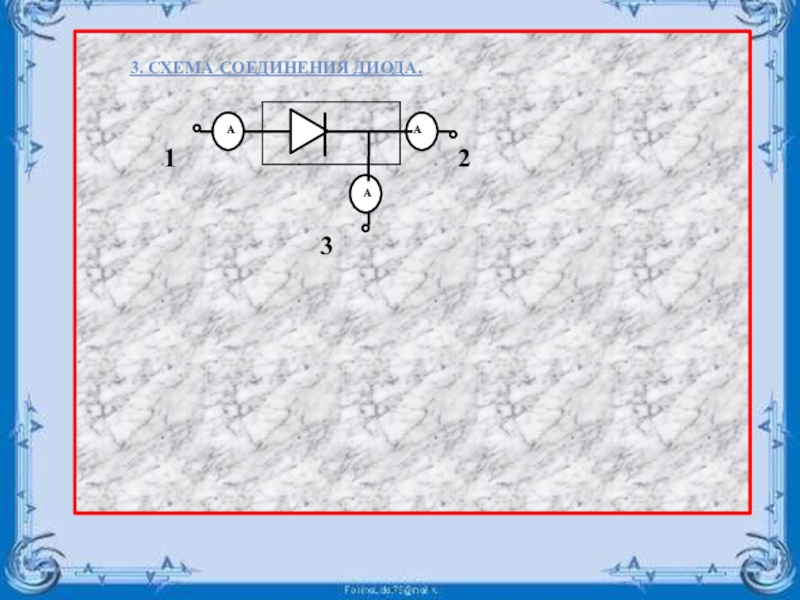

4 – диод (2-3);

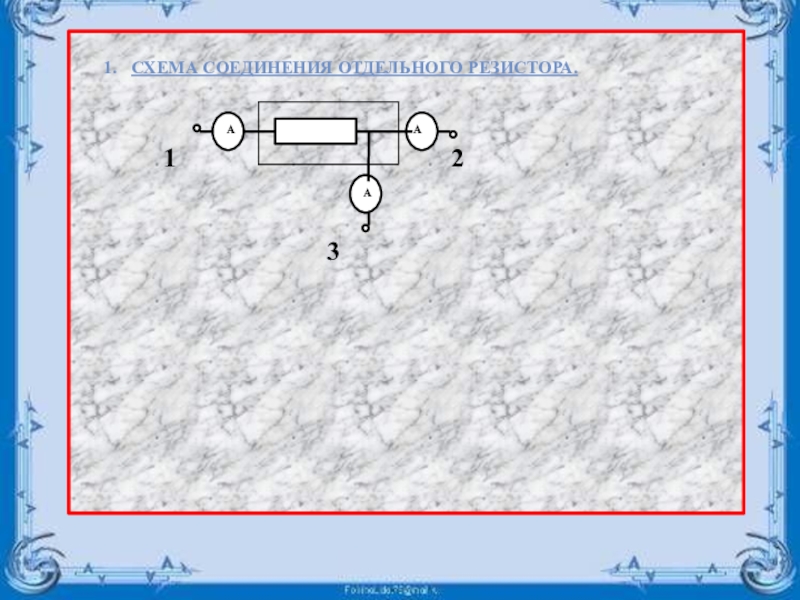

5 – отдельный резистор;
6 – отдельный резистор;

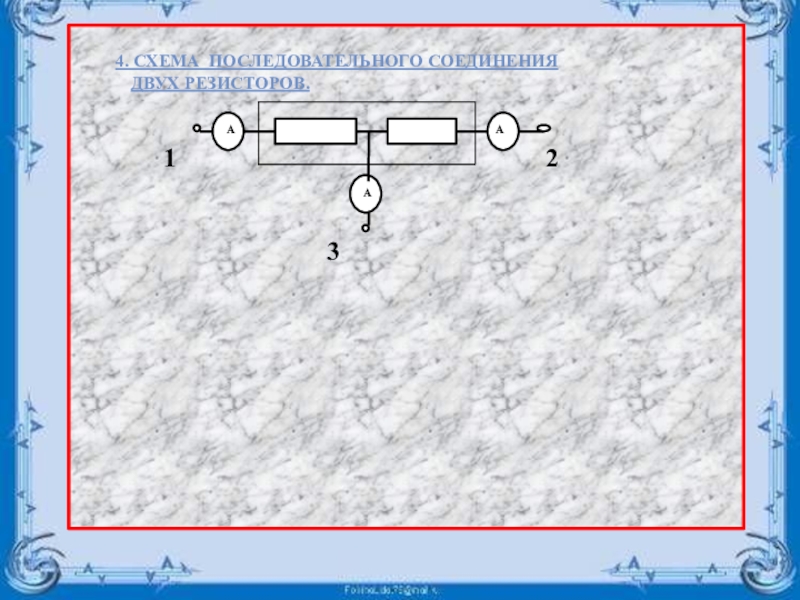

7 – последовательное соединение двух резисторов;
8 – последовательное соединение двух резисторов;
9 – последовательное соединение двух резисторов;
10 – параллельное соединение двух резисторов.

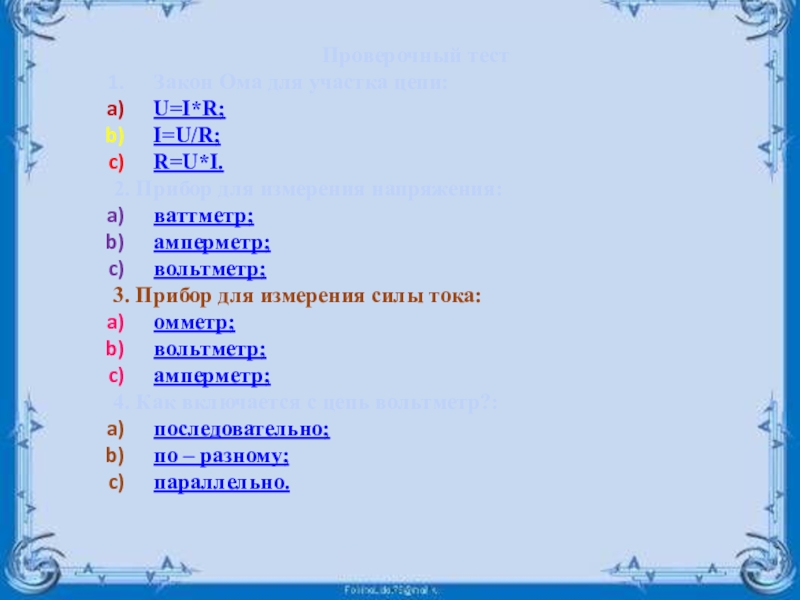

для измерения силы тока:
омметр;
вольтметр;
амперметр;
4. Как включается с цепь вольтметр?:
последовательно;
по – разному;
параллельно.

сопротивлением:
конденсатор;
резистор;
диод.
7. Устройство позволяющее на короткое время накапливать электрический заряд:
конденсатор;
диод;
резистор.
8. Устройство способное пропускать ток только в одном направлении:
резистор;
диод;
конденсатор.
