Презентация, доклад на тему Презентація з фізики Магнітне поле котушки зі струмом. Електромагніти (9 клас)
Содержание
- 1. Презентація з фізики Магнітне поле котушки зі струмом. Електромагніти (9 клас)
- 2. Сьогодні на уроці:
- 3. Перевірка знаньЩо є джерелом магнітного поля?А. Нерухомий
- 4. Перевірка знань2. Яке явище спостерігалося в досліді
- 5. Перевірка знань3. За напрямок магнітного поля приймають
- 6. Перевірка знань4. Яке поле існує поблизу незарядженого провідника зі струмом?А. Магнітне.Б. Електричне.В. Електричне й магнітне.Г. Гравітаційне.
- 7. Перевірка знань5. Що слід помістити в магнітне
- 8. Перевірка знань6. Взаємозв’язок між магнітним та електричним

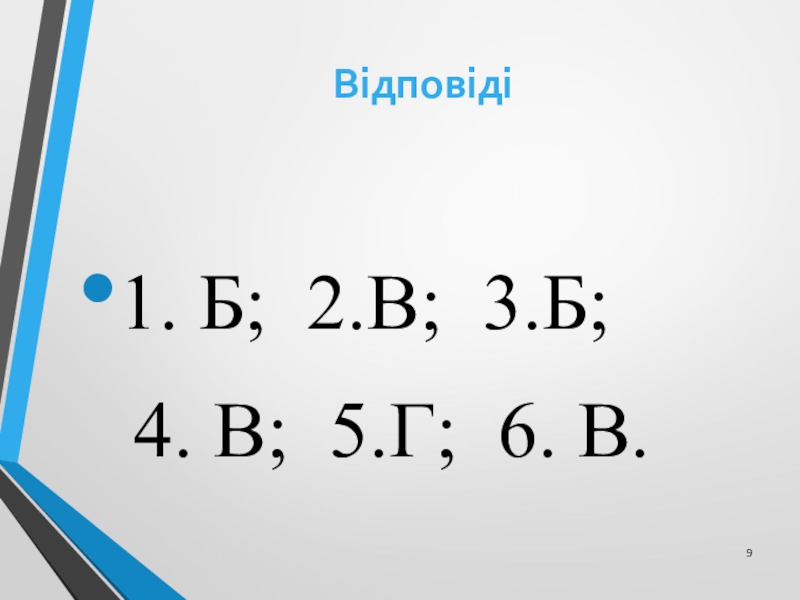

- 9. Відповіді1. Б; 2.В; 3.Б; 4. В; 5.Г; 6. В.
- 10. ЗавданняВизначте напрямок силових ліній магнітного поля провідника
- 11. Задача підвищеної складності1.Як взаємодіють паралельні струми на рисунках.а)+б)++в)а) відштовхуютьсяб) притягуютьсяв) притягуються

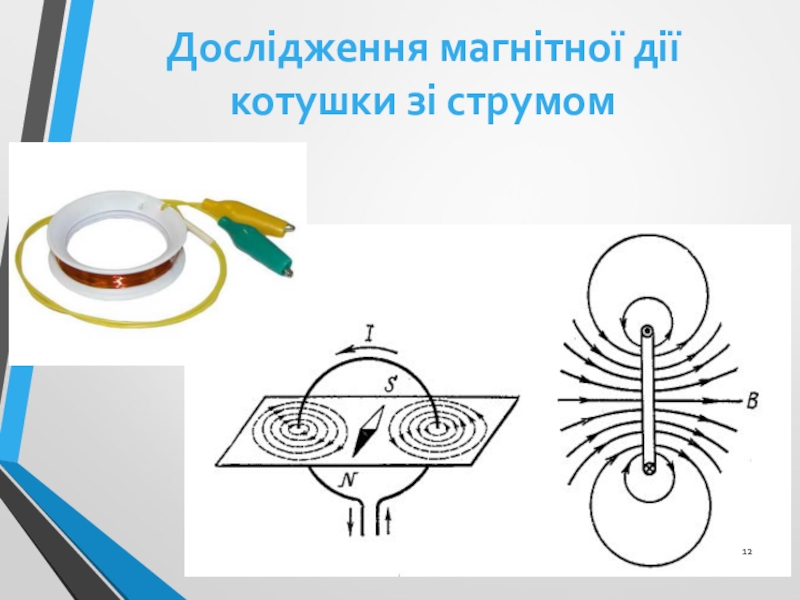

- 12. Дослідження магнітної дії котушки зі струмом
- 13. Лінії магнітного поля котушки зі струмомНавколо котушки
- 14. Визначення полюсів котушкиЯкщо чотири зігнуті пальці правої
- 15. Слайд 15
- 16. Підсилити дію котушки зі струмом можна
- 17. Слайд 17
- 18. Електромагніт Соленоїд (от грец. «солен» — трубка)
- 19. Перший електромагніт виготовив у1825 році англійський фізик Вільям Стерджен
- 20. Властивості електромагнітів1. Швидко розмагнічується при виключенні струму.2.
- 21. Застосування електромагнітів
- 22. У 1832 році російський вчений та дипломат
- 23. У1837р.американець Самуїл Морзе сконструював телеграфний апарат, який
- 24. У 1850 р. російський вчений Борис Семенович Якобі винайшов перший літеродрукуючий телеграф.
- 25. За допомогою електромагніту переносять важкі металеві предмети з одного місця на інше.Електромагнетизм у техніці
- 26. Електромагнітні пристрої використовуються в міському електротранспорті.
- 27. 1902рік. Випробування першого тролейбуса.

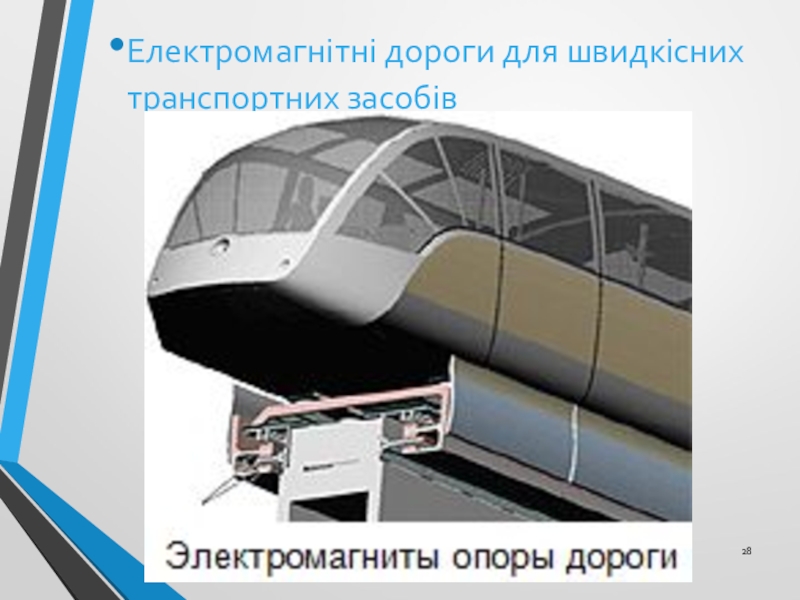

- 28. Електромагнітні дороги для швидкісних транспортних засобів

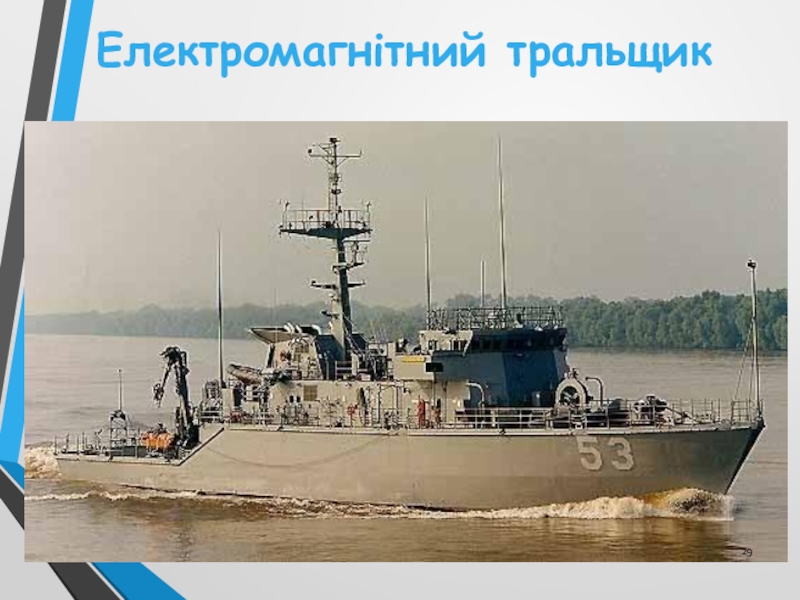

- 29. Електромагнітний тральщик
- 30. Електромагнітне реле1 – замикальний пристрій;2 – електромагніт;3 – якір;4 – контакти. 1234
- 31. Насіння конюшини має гладку поверхню, а бур'яну
- 32. Використання електромагнітів:Муфти зчепленняВимикачіЕлектричні машиниВимірювальні прилади
- 33. Електромагніт застосовують для видалення залізних ошурок, які потрапили в око. Застосування електромагніту
- 34. Магнітні сили підвищують урожай
- 35. Безліч маленьких електромагнітів, сердечники яких вимірюються у тисячних частинах міліметра, застосовують в комп'ютерах.Застосування електромагніту
- 36. Запитання та завданняЯк можна регулювати піднімальну силу електромагніта, що, використовується в підйомному крані?

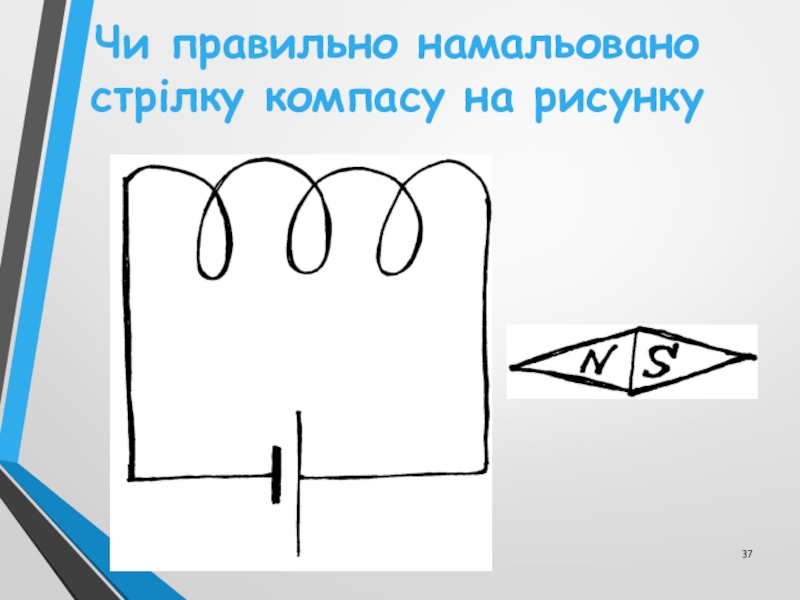

- 37. Чи правильно намальовано стрілку компасу на рисунку
- 38. Укажіть чинник, від якого залежить напрямок магнітного
- 39. За якої умови зменшується магнітна дія котушки

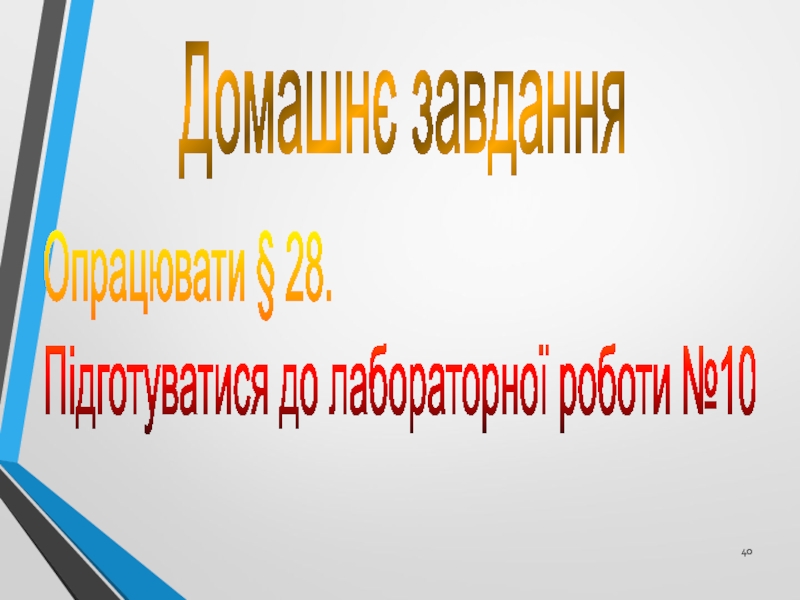

- 40. Опрацювати § 28.Підготуватися до лабораторної роботи №10Домашнє завдання
- 41. Дякую за урок!
Сьогодні на уроці:
Слайд 3Перевірка знань
Що є джерелом магнітного поля?
А. Нерухомий електричний заряд.
Б. Рухомий
електричний заряд.
В. Будь-який матеріальний об’єкт, що має масу.
Г. Металеве тіло.
В. Будь-який матеріальний об’єкт, що має масу.
Г. Металеве тіло.
Слайд 4Перевірка знань
2. Яке явище спостерігалося в досліді Ерстеда?
А. Взаємодія двох провідників
зі струмом.
Б. Взаємодія двох магнітних стрілок.
В. Поворот магнітної стрілки поблизу провідника зі струмом.
Г. Поворот магнітної стрілки поблизу магніту.
Б. Взаємодія двох магнітних стрілок.
В. Поворот магнітної стрілки поблизу провідника зі струмом.
Г. Поворот магнітної стрілки поблизу магніту.

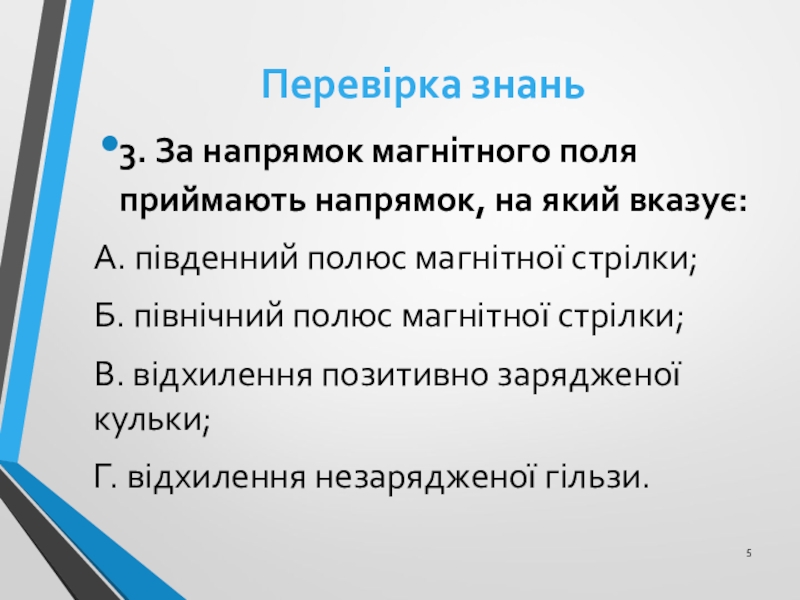

Слайд 5Перевірка знань
3. За напрямок магнітного поля приймають напрямок, на який вказує:
А.
південний полюс магнітної стрілки;
Б. північний полюс магнітної стрілки;
В. відхилення позитивно зарядженої кульки;
Г. відхилення незарядженої гільзи.
Б. північний полюс магнітної стрілки;
В. відхилення позитивно зарядженої кульки;
Г. відхилення незарядженої гільзи.
Слайд 6Перевірка знань
4. Яке поле існує поблизу незарядженого провідника зі струмом?
А. Магнітне.
Б.
Електричне.
В. Електричне й магнітне.
Г. Гравітаційне.
В. Електричне й магнітне.
Г. Гравітаційне.

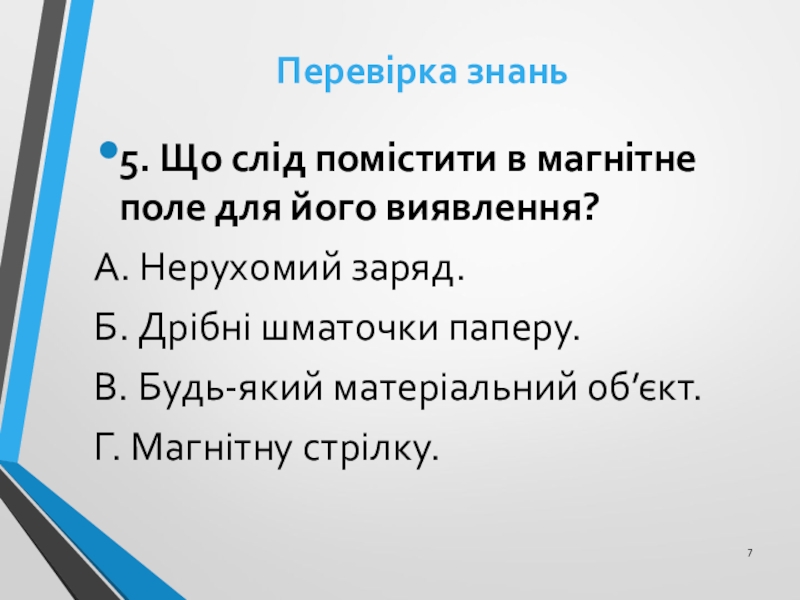

Слайд 7Перевірка знань
5. Що слід помістити в магнітне поле для його виявлення?
А.
Нерухомий заряд.
Б. Дрібні шматочки паперу.
В. Будь-який матеріальний об’єкт.
Г. Магнітну стрілку.
Б. Дрібні шматочки паперу.
В. Будь-який матеріальний об’єкт.
Г. Магнітну стрілку.
Слайд 8Перевірка знань
6. Взаємозв’язок між магнітним та електричним полями був відкритий:
А. Ампером
у 1840 році.
Б. Ерстедом у 1840 році.
В. Ерстедом у 1820 році.
Г. Ампером у 1820 році.
Б. Ерстедом у 1840 році.
В. Ерстедом у 1820 році.
Г. Ампером у 1820 році.
Слайд 10Завдання
Визначте напрямок силових ліній магнітного поля провідника зі струмом
Укажіть напрямок струму
в провіднику
Накресліть силові лінії магнітного поля провідника зі струмом

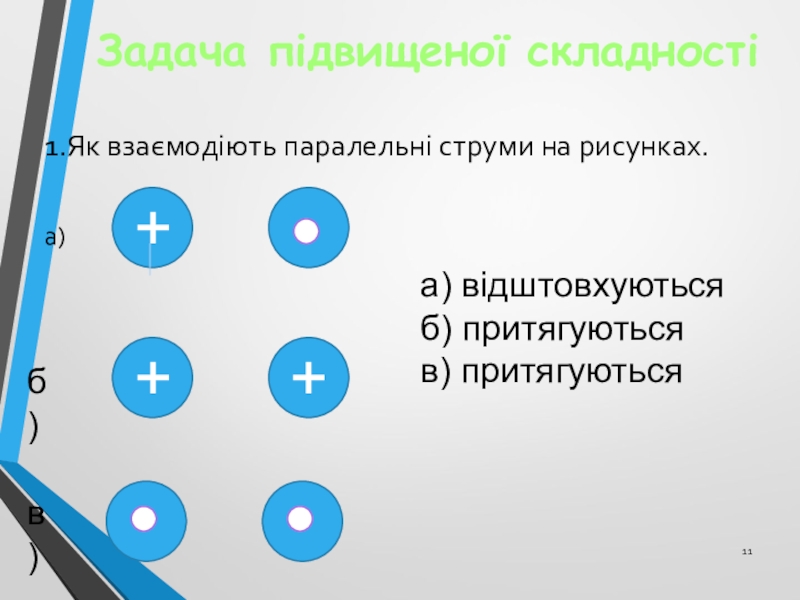

Слайд 11Задача підвищеної складності
1.Як взаємодіють паралельні струми на рисунках.
а)
+
б)
+
+
в)
а) відштовхуються
б) притягуються
в) притягуються
Слайд 13Лінії магнітного поля котушки зі струмом
Навколо котушки зі струмом існує магнітне
поле.
Котушка зі струмом має два полюси — південний і північний. Полюси котушки розташовані на її торцях.

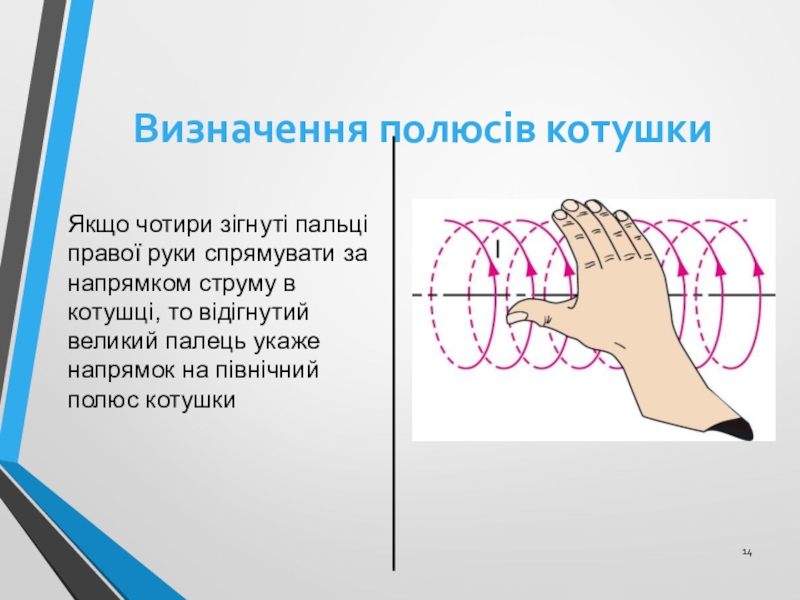

Слайд 14Визначення полюсів котушки
Якщо чотири зігнуті пальці правої руки спрямувати за напрямком
струму в котушці, то відігнутий великий палець укаже напрямок на північний полюс котушки
Слайд 16Підсилити дію котушки зі струмом
можна такими способами:
Збільшити кількість витків котушки.
Збільшити
силу струму в колі.
Увести залізне осердя.
Увести залізне осердя.

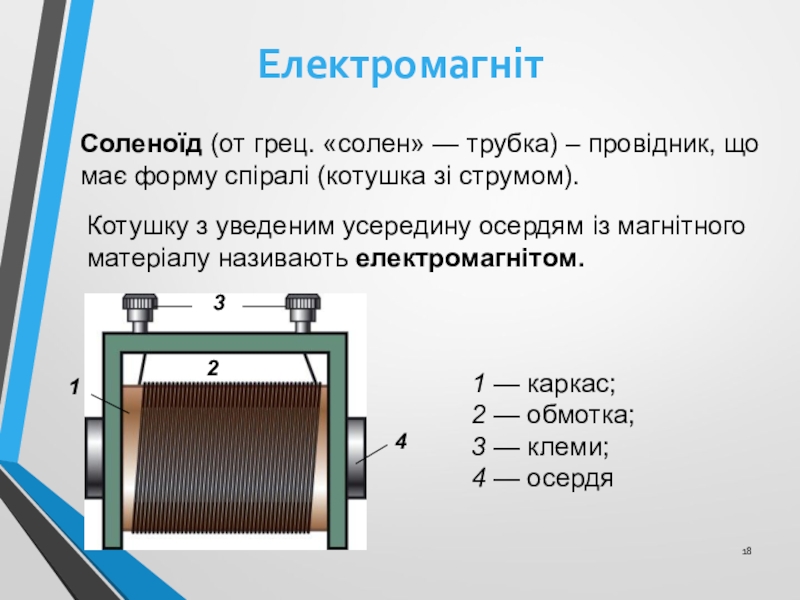

Слайд 18Електромагніт
Соленоїд (от грец. «солен» — трубка) – провідник, що має
форму спіралі (котушка зі струмом).
Котушку з уведеним усередину осердям із магнітного матеріалу називають електромагнітом.
1 — каркас;
2 — обмотка;
3 — клеми;
4 — осердя
3
4
1
2
Слайд 20Властивості електромагнітів
1. Швидко розмагнічується при виключенні струму.
2. Залежність магнітної дії від
величини струму.
3.Залежність магнітної дії від напрямку струму.
4.Можуть бути різних розмірів в залежності від призначення.
3.Залежність магнітної дії від напрямку струму.
4.Можуть бути різних розмірів в залежності від призначення.
Слайд 22У 1832 році російський вчений та дипломат Павло Львович Шилінг винайшов
перший електромагнітний телеграф ,який працював на першій в світі телеграфній лінії в Петербурзі .
Слайд 23У1837р.американець Самуїл Морзе сконструював телеграфний апарат, який записував сигнали. На
телеграфній лінії працювала система запису сигналів , так звана “ азбука Морзе ”.

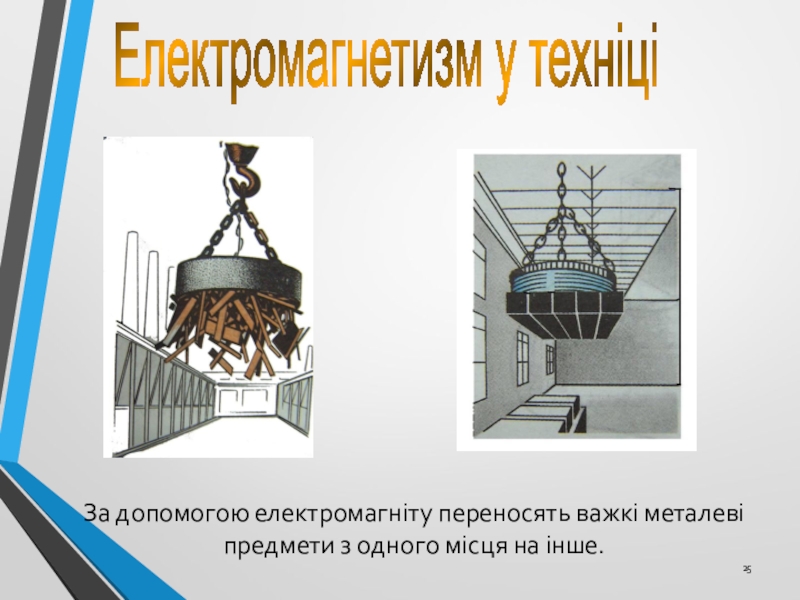

Слайд 25За допомогою електромагніту переносять важкі металеві предмети з одного місця на
інше.
Електромагнетизм у техніці
Слайд 31Насіння конюшини має гладку поверхню, а бур'яну – шорстку. Щоб розділити
насіння, до нього домішують магнітний порошок. Він прилипає тільки до насіння бур'яну. Чому у магнітному сепараторі насіння конюшини і бур'яну потрапляють у різні бункери?
Застосування електромагніту
Слайд 33Електромагніт застосовують для видалення залізних ошурок, які потрапили в око.
Застосування
електромагніту
Слайд 35Безліч маленьких електромагнітів, сердечники яких вимірюються у тисячних частинах міліметра, застосовують
в комп'ютерах.
Застосування електромагніту

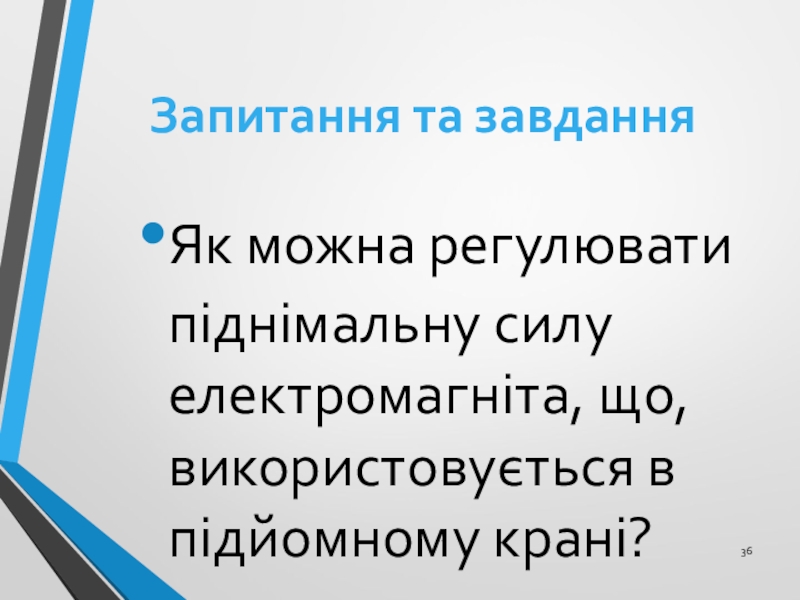

Слайд 36Запитання та завдання
Як можна регулювати піднімальну силу електромагніта, що, використовується в
підйомному крані?
Слайд 38Укажіть чинник, від якого залежить напрямок магнітного поля котушки зі струмом.
А.
Сила струму в котушці
Б. Число витків у котушці
В. Напрямок струму в котушці
Г. Наявність у котушці залізного осердя
Б. Число витків у котушці
В. Напрямок струму в котушці
Г. Наявність у котушці залізного осердя

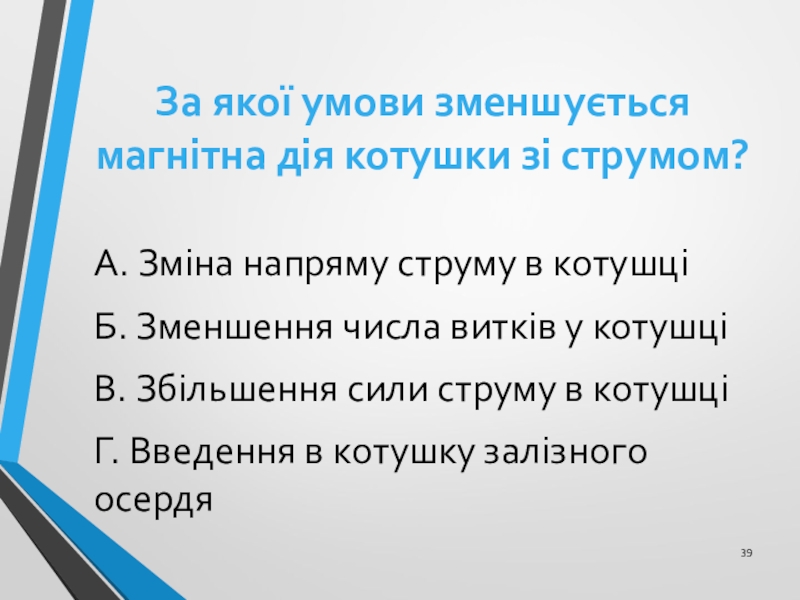

Слайд 39За якої умови зменшується магнітна дія котушки зі струмом?
А. Зміна напряму
струму в котушці
Б. Зменшення числа витків у котушці
В. Збільшення сили струму в котушці
Г. Введення в котушку залізного осердя
Б. Зменшення числа витків у котушці
В. Збільшення сили струму в котушці
Г. Введення в котушку залізного осердя
