Презентация, доклад Закон Электромагнитной индукции
Содержание
- 1. Презентация Закон Электромагнитной индукции
- 2. Катушка замкнута на гальванометр. В каких из
- 3. Две одинаковые катушки А и Б
- 4. В металлическое кольцо в течение первых двух
- 5. Постоянный магнит вводят в замкнутое алюминиевое
- 6. Магнит выводят из кольца так, как показано на рисунке. Какой полюс магнита ближе к кольцу?северныйюжныйотрицательныйположительный
- 7. На рисунке приведена демонстрация опыта по проверке
- 8. На рисунке показаны два способа вращения рамки
- 9. На рисунке изображен момент демонстрационного эксперимента по
- 10. Закон ЭМИ

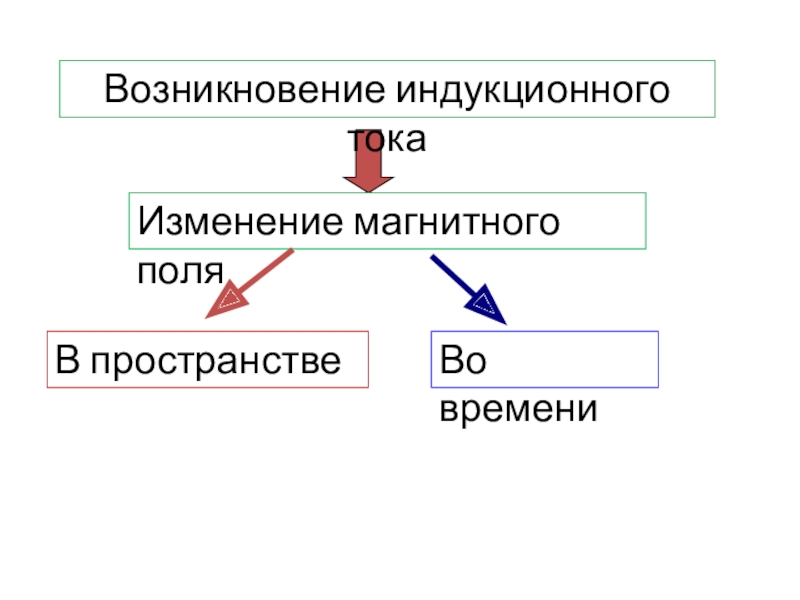

- 11. Возникновение индукционного токаИзменение магнитного поляВ пространствеВо времени
- 12. Δ Ф в пространствеNSТок !
- 13. Δ Ф во времениТок !
- 14. Изменение магнитного потока, пронизывающего замкнутый контур, может
- 15. εi в неподвижном проводникеТок !Магнитное поле меняется
- 16. Переменное во времени магнитное поле порождает переменное
- 17. εi в движущемся проводникеДвижется проводникдвижутся q отн.магнитного поля.=> Сила Лоренца!Причина появления εi -- сила Лоренца!
- 18. εi в движущемся проводнике
- 19. Электромагнитная индукцияЭлектромагнитная индукция - физическое явление, заключающееся
- 20. Закон ОмаR не зависит от изменения магнитного потока, то I~ε (ЭДС)~~~}
- 21. Закон ЭМИ[ εi] = [В] – ЭДС
- 22. N- число витков в катушкеЗакон ЭМИ
- 23. ЗадачаПроволочная рамка, площадь поверхности которой 100 см2,
- 24. Задача № 2Определить разность потенциалов на концах
Катушка замкнута на гальванометр. В каких из перечисленных случаев в ней возникает электрический ток? А) В катушку вдвигают электромагнит. Б) В катушке находится электромагнит.1. Только А. 2. Только Б.

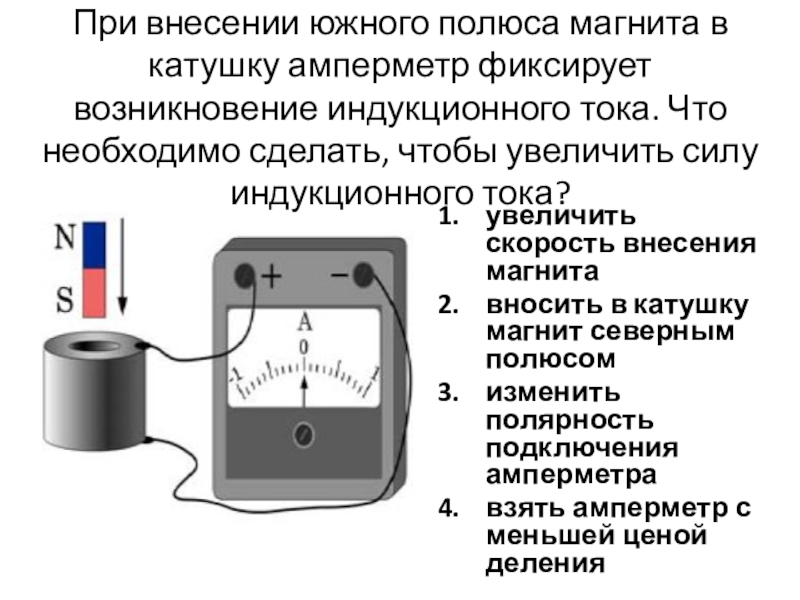

Слайд 1При внесении южного полюса магнита в катушку амперметр фиксирует возникновение индукционного
тока. Что необходимо сделать, чтобы увеличить силу индукционного тока?

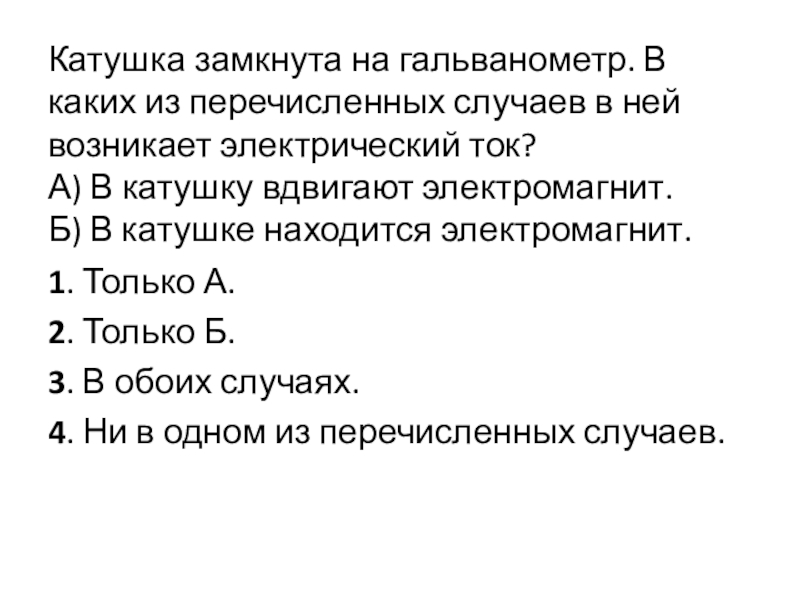

Слайд 2Катушка замкнута на гальванометр. В каких из перечисленных случаев в ней
возникает электрический ток?
А) В катушку вдвигают электромагнит.
Б) В катушке находится электромагнит.
1. Только А.
2. Только Б.
3. В обоих случаях.
4. Ни в одном из перечисленных случаев.
Слайд 3 Две одинаковые катушки А и Б замкнуты каждая на свой
гальванометр. В катушку А вносят полосовой магнит, а из катушки Б вынимают такой же полосовой магнит. В каких катушках гальванометр зафиксирует индукционный ток?
ни в одной из
в обеих катушках
только в катушке А
только в катушке
Слайд 4В металлическое кольцо в течение первых двух секунд вдвигают магнит, в
течение следующих двух секунд магнит оставляют неподвижным внутри кольца, в течение последующих двух секунд его вынимают из кольца. В какие промежутки времени в катушке течет ток?
0–6 с
0–2 с и 4–6 с
2–4 с
только 0–2 с

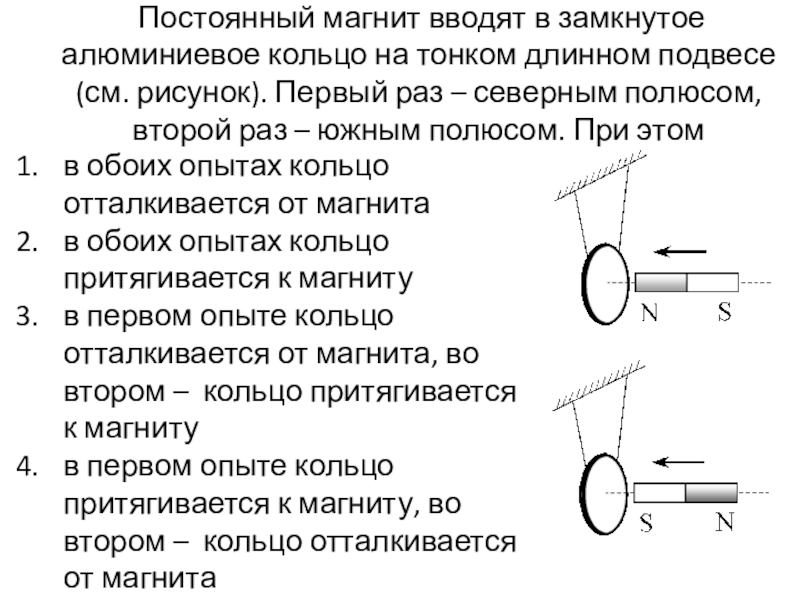

Слайд 5 Постоянный магнит вводят в замкнутое алюминиевое кольцо на тонком длинном
подвесе (см. рисунок). Первый раз – северным полюсом, второй раз – южным полюсом. При этом
в обоих опытах кольцо отталкивается от магнита
в обоих опытах кольцо притягивается к магниту
в первом опыте кольцо отталкивается от магнита, во втором – кольцо притягивается к магниту
в первом опыте кольцо притягивается к магниту, во втором – кольцо отталкивается от магнита

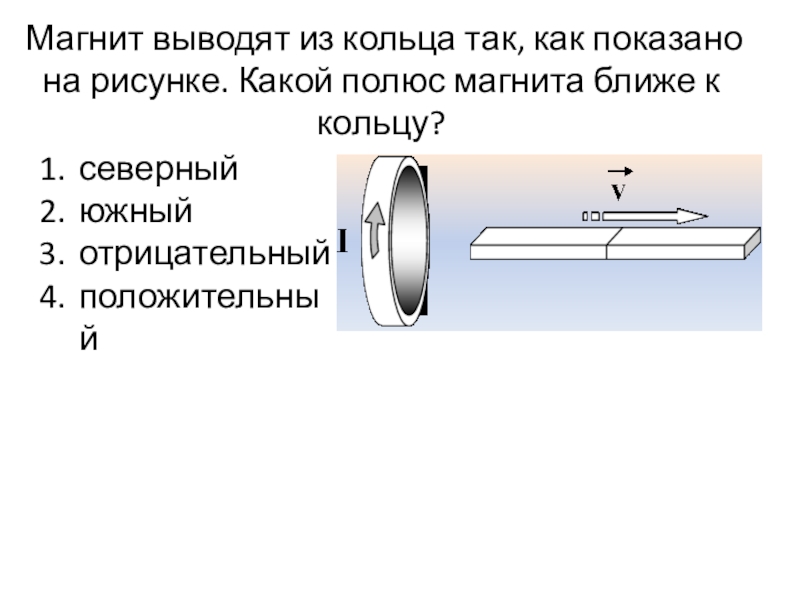

Слайд 6 Магнит выводят из кольца так, как показано на рисунке. Какой
полюс магнита ближе к кольцу?
северный
южный
отрицательный
положительный
Слайд 7На рисунке приведена демонстрация опыта по проверке правила Ленца. Опыт проводится
со сплошным кольцом, а не разрезанным, потому что
сплошное кольцо сделано из стали, а разрезанное – из алюминия
в сплошном кольце не возникает вихревое электрическое поле, а в разрезанном – возникает
в сплошном кольце возникает индукционный ток, а в разрезанном – нет
в сплошном кольце возникает ЭДС индукции, а в разрезанном – нет

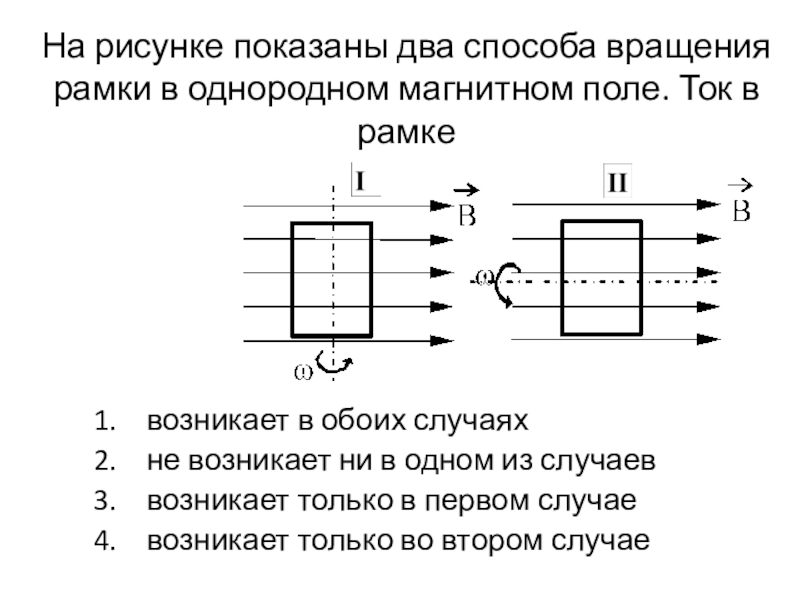

Слайд 8На рисунке показаны два способа вращения рамки в однородном магнитном поле.
Ток в рамке
возникает в обоих случаях
не возникает ни в одном из случаев
возникает только в первом случае
возникает только во втором случае
Слайд 9На рисунке изображен момент демонстрационного эксперимента по проверке правила Ленца, когда
все предметы неподвижны. Южный полюс магнита находится внутри сплошного металлического кольца, но не касается его. Коромысло с металлическими кольцами может свободно вращаться вокруг вертикальной опоры. При выдвижении магнита из кольца оно будет
оставаться неподвижным
двигаться против часовой стрелки
совершать колебания
перемещаться вслед за магнитом
Слайд 14Изменение магнитного потока, пронизывающего замкнутый контур, может происходить по двум причинам:
1.
Магнитный поток изменяется вследствие перемещения контура или его частей в постоянном во времени магнитном поле.
2. Изменение во времени магнитного поля при неподвижном контуре.

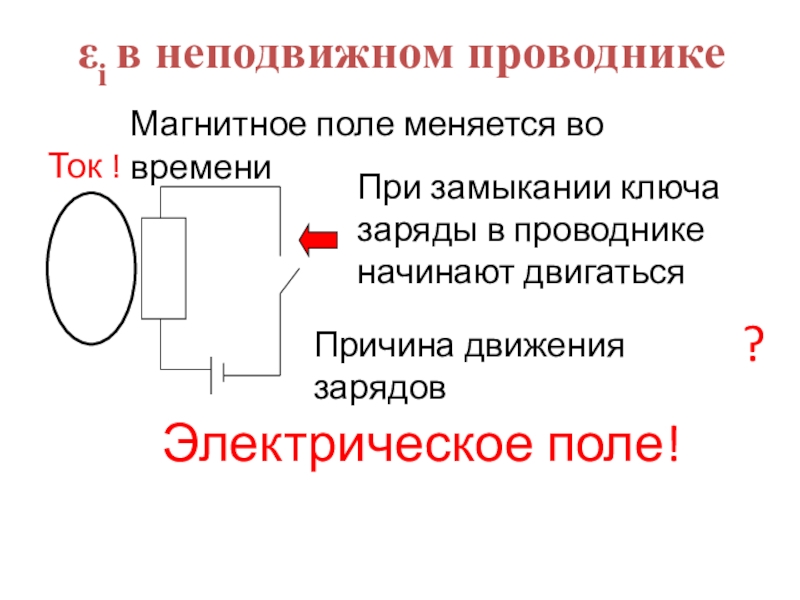

Слайд 15εi в неподвижном проводнике
Ток !
Магнитное поле меняется во времени
При замыкании ключа
заряды в проводнике начинают двигаться
Причина движения зарядов
?
Электрическое поле!

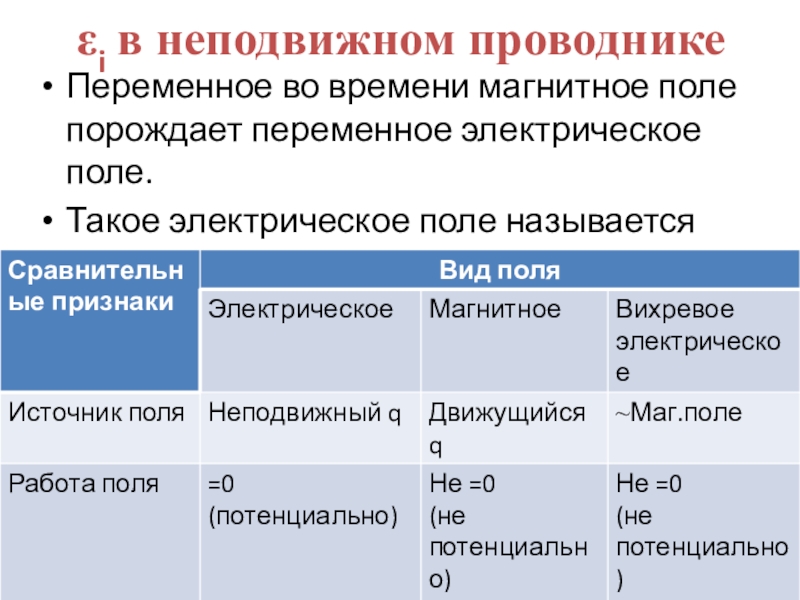

Слайд 16Переменное во времени магнитное поле порождает переменное электрическое поле.
Такое электрическое поле
называется вихревым (в отл. от электростатического)
εi в неподвижном проводнике

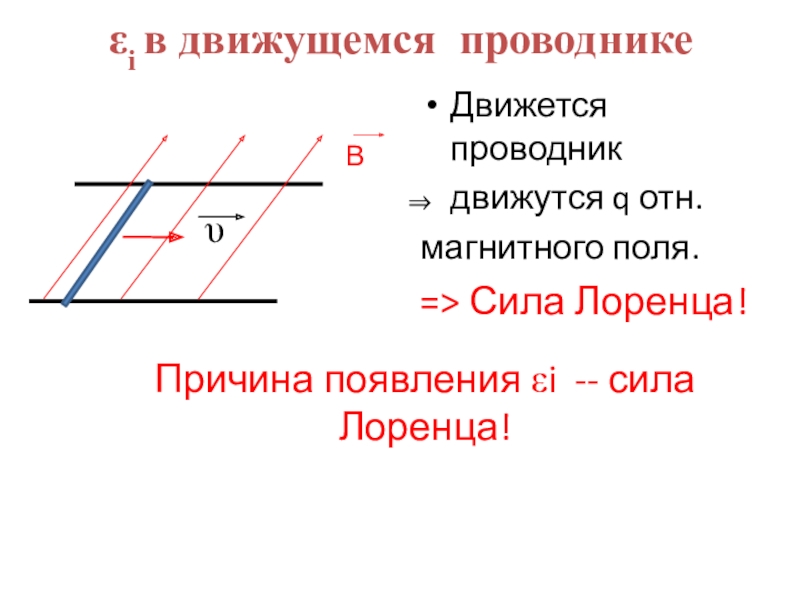

Слайд 17εi в движущемся проводнике
Движется проводник
движутся q отн.
магнитного поля.
=> Сила Лоренца!
Причина появления
εi -- сила Лоренца!
Слайд 19Электромагнитная индукция
Электромагнитная индукция - физическое явление, заключающееся в возникновении вихревого электрического
поля (ЭДС индукции) , вызывающего электрический ток в замкнутом контуре при изменении потока магнитной индукции через поверхность, ограниченную этим контуром.
Ток, возникающий в замкнутом контуре, называется индукционным .
Ток, возникающий в замкнутом контуре, называется индукционным .
Слайд 21Закон ЭМИ
[ εi] = [В] – ЭДС индукции
– скорость изменения магнитного потока
Закон ЭМИ: ЭДС индукции в контуре равна (по модулю) скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром
Закон ЭМИ: ЭДС индукции в контуре равна (по модулю) скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром
![Закон ЭМИ[ εi] = [В] – ЭДС индукции – скорость изменения магнитного потокаЗакон](/img/thumbs/3d12f32b5b1f59edc672dfb23c8fd9b4-800x.jpg "Презентация Закон Электромагнитной индукции Закон ЭМИ[ εi] = [В] – ЭДС индукции –")

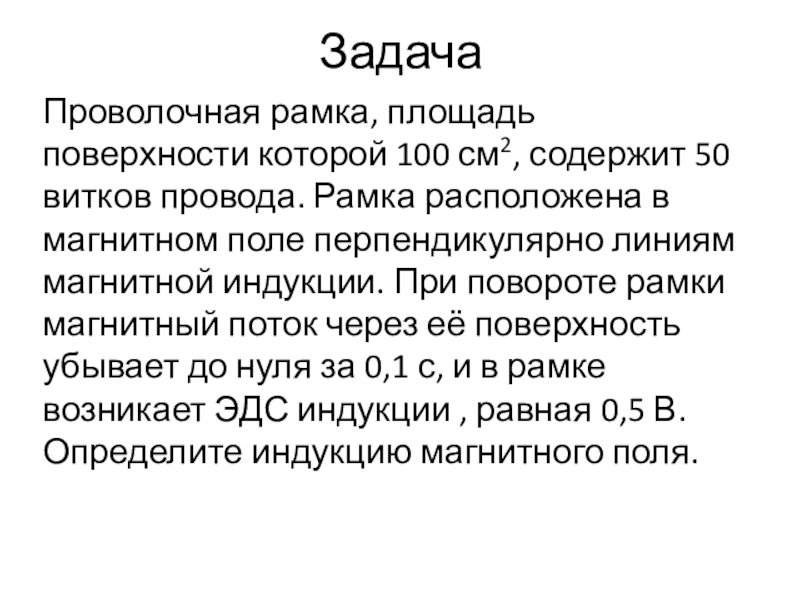

Слайд 23Задача
Проволочная рамка, площадь поверхности которой 100 см2, содержит 50 витков провода.
Рамка расположена в магнитном поле перпендикулярно линиям магнитной индукции. При повороте рамки магнитный поток через её поверхность убывает до нуля за 0,1 с, и в рамке возникает ЭДС индукции , равная 0,5 В. Определите индукцию магнитного поля.

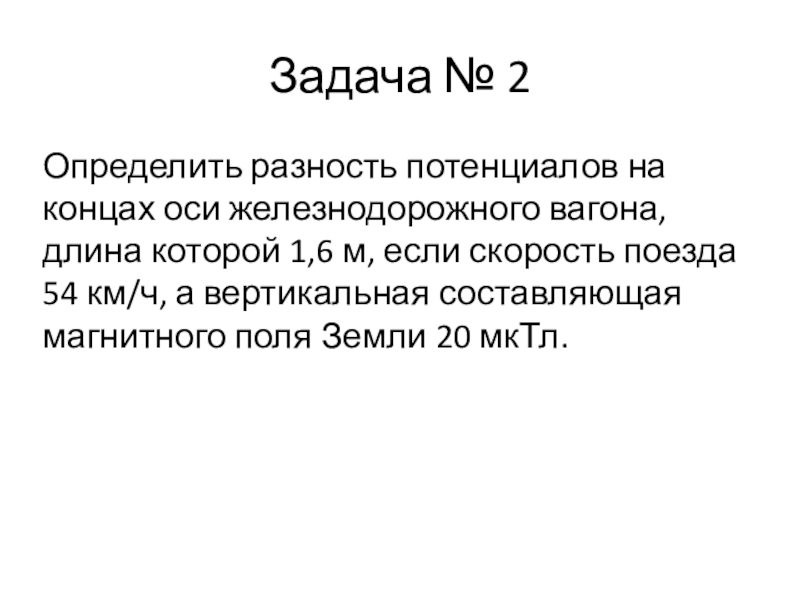

Слайд 24Задача № 2
Определить разность потенциалов на концах оси железнодорожного вагона, длина
которой 1,6 м, если скорость поезда 54 км/ч, а вертикальная составляющая магнитного поля Земли 20 мкТл.
