Презентация, доклад внеклассного мероприятия на тему Электрический ток (10 класс)

про схемы, И нагревания проблемы, Ученых, чьи умы и руки Оставили свой след в науке, Приборы и цепей законы, Кулоны, Вольты, Ватты, Омы. Решим, расскажем, соберем, Мы с пользой время проведем!

давайте вместе повторим все, что запомнили.

На этом уроке мы с вами
поиграем, для этого мы
разбились на две команды.

Мы, играя, проверяем, Что умеем и что знаем!

году, используя для
этого крутильные весы.
Прием, использованный им,
лишний раз доказывает,
что изобретательность
человеческого ума не знает
границ.

Шарль Кулон.

варил в воде свои часы 3 минуты, держа яйцо в руке.

Андре Мари Ампер

не упускал случая
посетить заседания
Французской академии наук, где он выступал.
Он изобрел электрическую
батарею, пышно
названную «короной сосудов».

Алессандро Вольта.

установил постоянство
силы тока в различных участках
цепи, показал, что сила тока
убывает с увеличением длины
провода и с уменьшением площади его поперечного сечения.
Он нашел ряд из многих
веществ по возрастанию
сопротивления.

Георг Ом

большой вклад в кинетическую теорию газов

Джоуль Джеймс Прескотт

проявился его
изобретательский талант.
Будучи академиком, он направляет свои исследования в область электричества.
Энергетический подход к электрическим явлениям был методом его исследований.

Эмиль Христианович Ленц

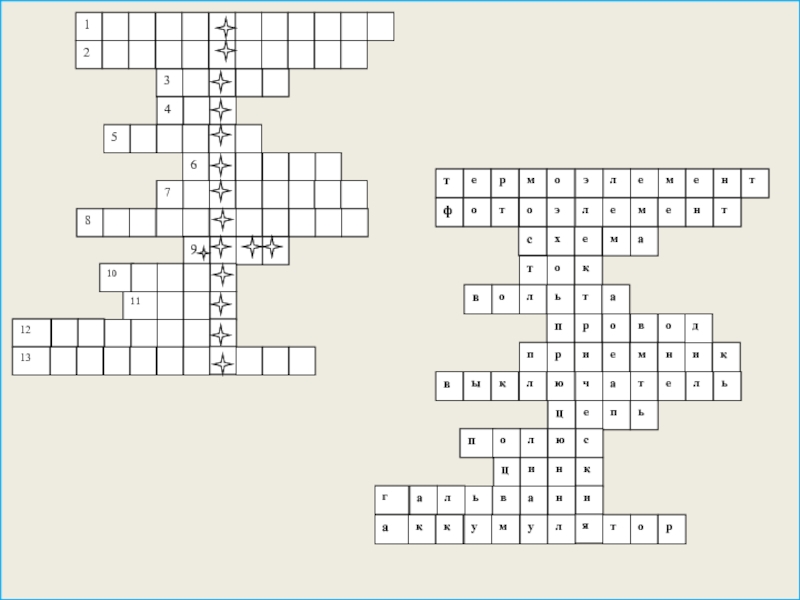

клетку, включая нумерованную, надо вставить буквы, в выделенных клетках у вас должно получиться словосочетание, относящееся к электричеству

3 конкурс: «Любители кроссвордов».

электрическую. 2. Источник тока, в котором световая энергия непосредственно превращается в электрическую. 3. Чертеж, на котором изображен способ соединения электрических приборов в цепь. 4. Явление упорядоченного движения заряженных частиц. 5. Итальянский ученый построивший первый источник тока. 6. Часть электрической цепи, служащая для соединения остальных ее частей. 7. Часть электрической цепи, в которой электрическая энергия потребляется, превращаясь в другой вид энергии. 8. Часть электрической цепи, служащая для ее замыкания и размыкания.
9.Соединение электрических приборов. 10. Одно из мест на источнике тока, к которому присоединена клемма для включения его в электрическую цепь. 11. Материал пластины простейшего химического источника тока, которая заряжена отрицательно. 12. Итальянский ученый, в честь которого названы элементы – химические источники тока. 13. Источник тока, требующий предварительной зарядки.

буквы, которую нужно выделить.
Соберите все выделенные буквы и прочитайте, что у вас получилось.

И, Я

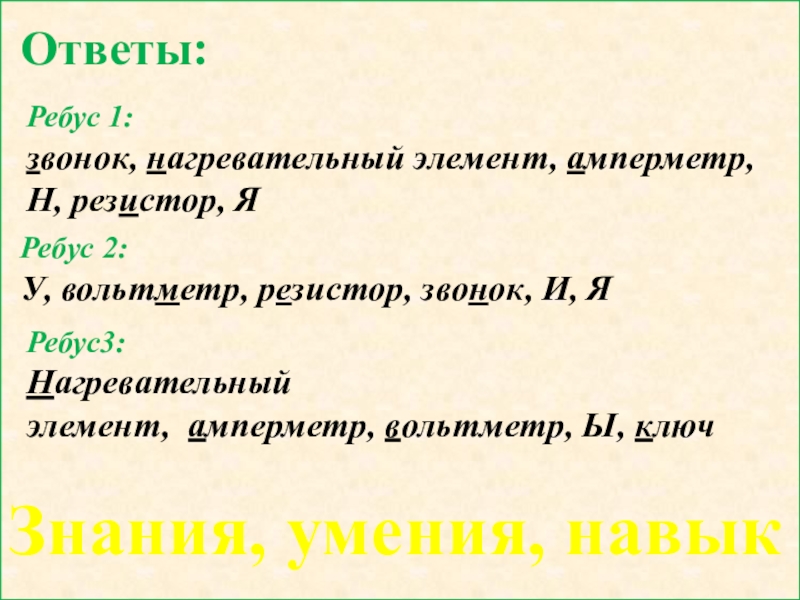

Ребус 1:
звонок, нагревательный элемент, амперметр, Н, резистор, Я

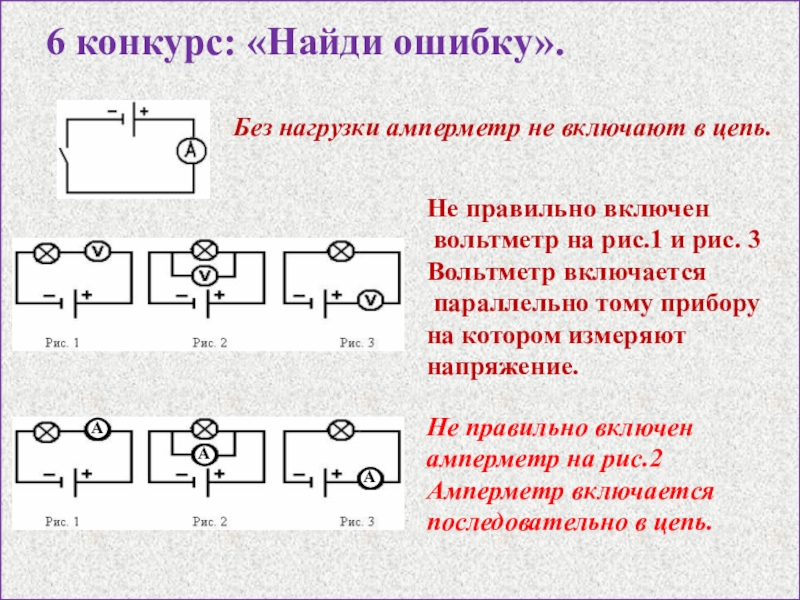

включен
вольтметр на рис.1 и рис. 3
Вольтметр включается
параллельно тому прибору
на котором измеряют напряжение.

Не правильно включен
амперметр на рис.2
Амперметр включается
последовательно в цепь.

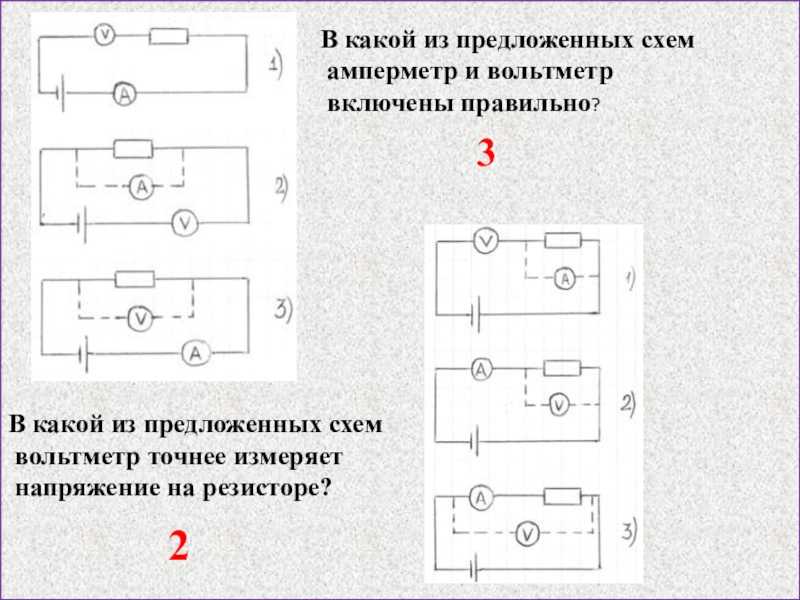

резисторе?

В какой из предложенных схем амперметр и вольтметр включены правильно?

3

2

деления шкалы

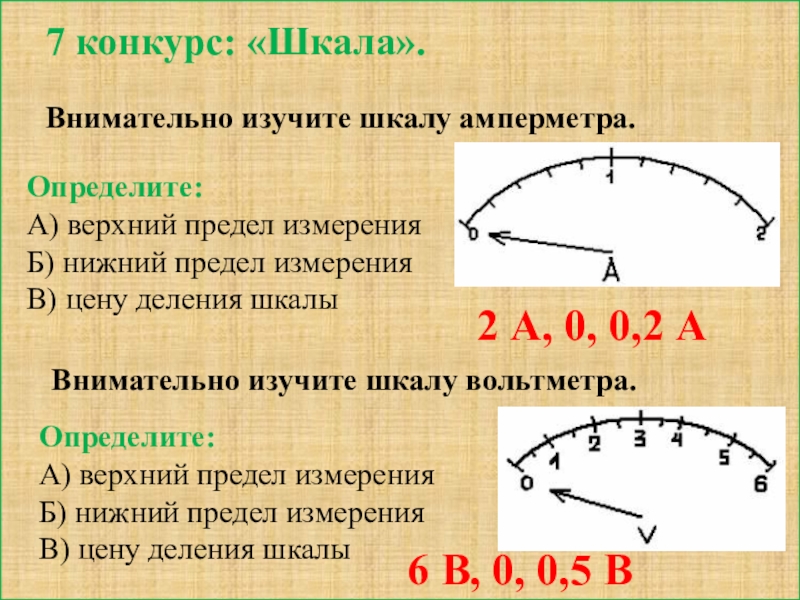

7 конкурс: «Шкала».

Внимательно изучите шкалу вольтметра.

Определите:
А) верхний предел измерения
Б) нижний предел измерения
В) цену деления шкалы

2 А, 0, 0,2 А

6 В, 0, 0,5 В

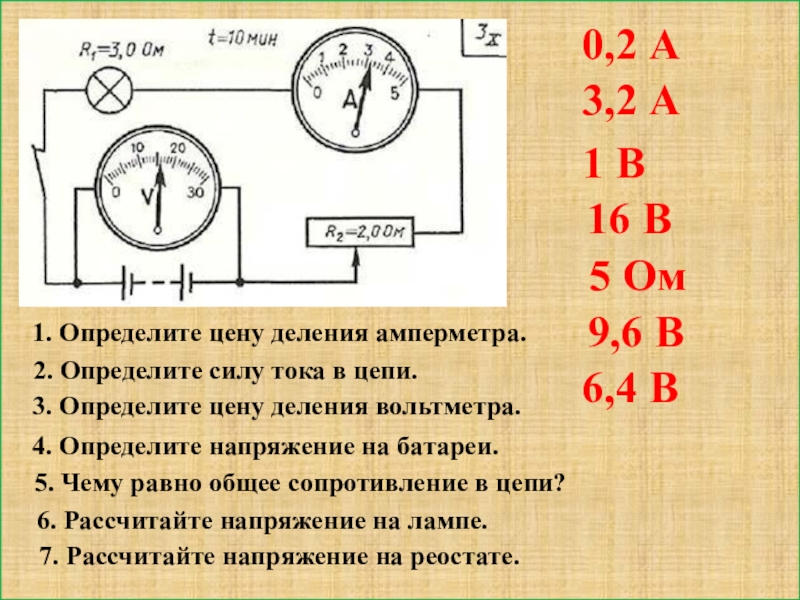

Определите цену деления вольтметра.

4. Определите напряжение на батареи.

5. Чему равно общее сопротивление в цепи?

6. Рассчитайте напряжение на лампе.

7. Рассчитайте напряжение на реостате.

0,2 А

3,2 А

1 В

16 В

5 Ом

9,6 В

6,4 В

расчетные и качественные  задачи исторического
содержания.
За правильный ответ каждая команда получает 2 балла.

Задача № 1. 1 июля 1892 г в Киеве стал курсировать трамвай
по линии Подол-Крещатик. Его двигатель был рассчитан на
силу тока 20 А при напряжении 500 В.
Какой мощности был двигатель?

Ответ: 10 000 В = 10 кВт

Задача № 2. В 1887 г. Пермский завод построил по чертежам
русского инженера Н. Г. Славянова динамо машину.
Она имела мощность 18 кВт и могла давать ток силой 300 А.
Какое напряжение было на ее зажимах?

Ответ: 60 В

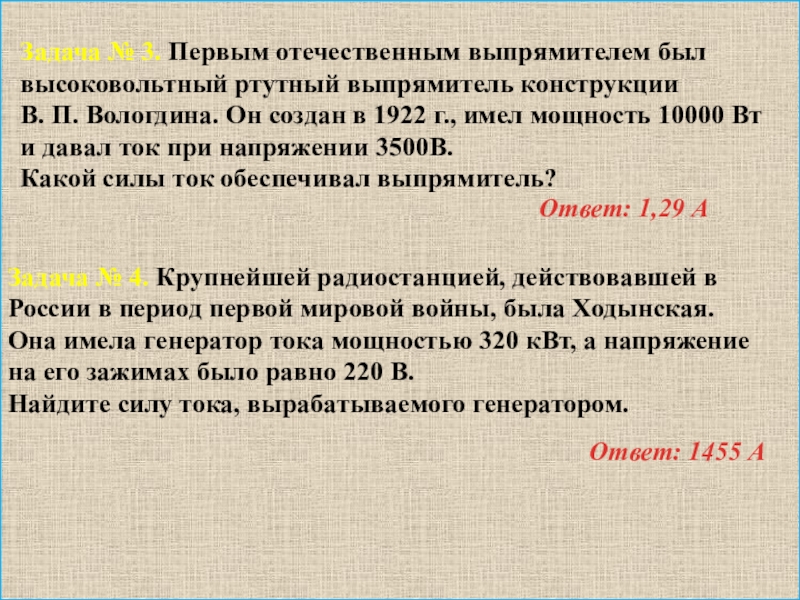

П. Вологдина. Он создан в 1922 г., имел мощность 10000 Вт и давал ток при напряжении 3500В.
Какой силы ток обеспечивал выпрямитель?

Ответ: 1,29 А

Ответ: 1455 А

Задача № 4. Крупнейшей радиостанцией, действовавшей в
России в период первой мировой войны, была Ходынская.
Она имела генератор тока мощностью 320 кВт, а напряжение
на его зажимах было равно 220 В.
Найдите силу тока, вырабатываемого генератором.

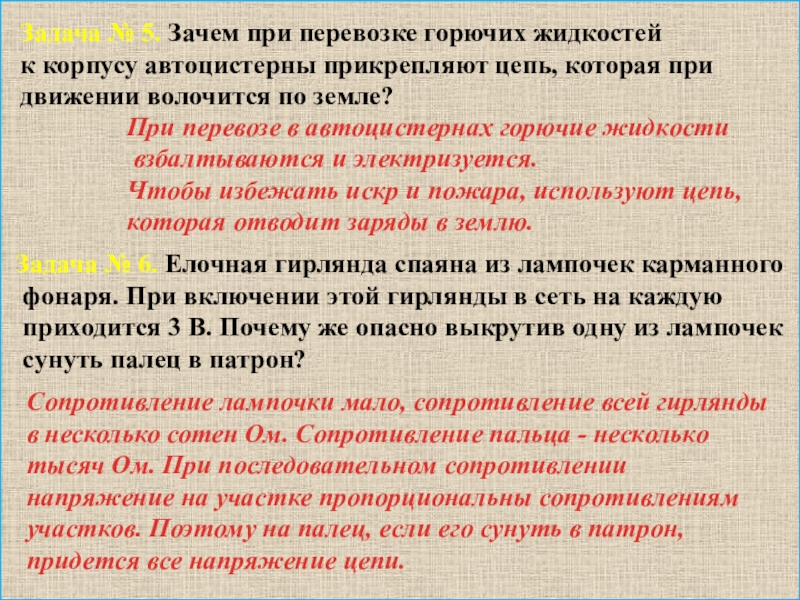

цепь, которая при движении волочится по земле?

При перевозе в автоцистернах горючие жидкости
взбалтываются и электризуется.
Чтобы избежать искр и пожара, используют цепь,
которая отводит заряды в землю.

Задача № 6. Елочная гирлянда спаяна из лампочек карманного
фонаря. При включении этой гирлянды в сеть на каждую
приходится 3 В. Почему же опасно выкрутив одну из лампочек
сунуть палец в патрон?

Сопротивление лампочки мало, сопротивление всей гирлянды в несколько сотен Ом. Сопротивление пальца - несколько тысяч Ом. При последовательном сопротивлении напряжение на участке пропорциональны сопротивлениям участков. Поэтому на палец, если его сунуть в патрон, придется все напряжение цепи.

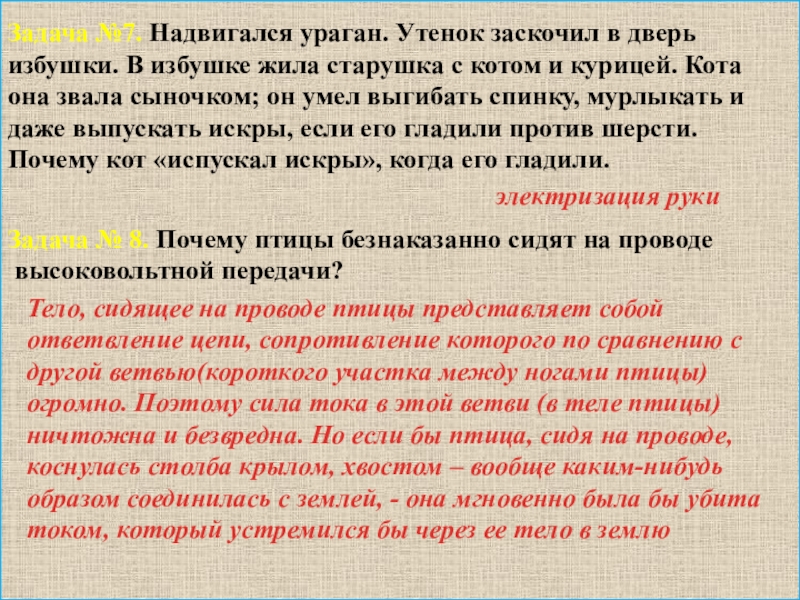

жила старушка с котом и курицей. Кота она звала сыночком; он умел выгибать спинку, мурлыкать и даже выпускать искры, если его гладили против шерсти. Почему кот «испускал искры», когда его гладили.

электризация руки

Задача № 8. Почему птицы безнаказанно сидят на проводе
высоковольтной передачи?

Тело, сидящее на проводе птицы представляет собой ответвление цепи, сопротивление которого по сравнению с другой ветвью(короткого участка между ногами птицы) огромно. Поэтому сила тока в этой ветви (в теле птицы) ничтожна и безвредна. Но если бы птица, сидя на проводе, коснулась столба крылом, хвостом – вообще каким-нибудь образом соединилась с землей, - она мгновенно была бы убита током, который устремился бы через ее тело в землю

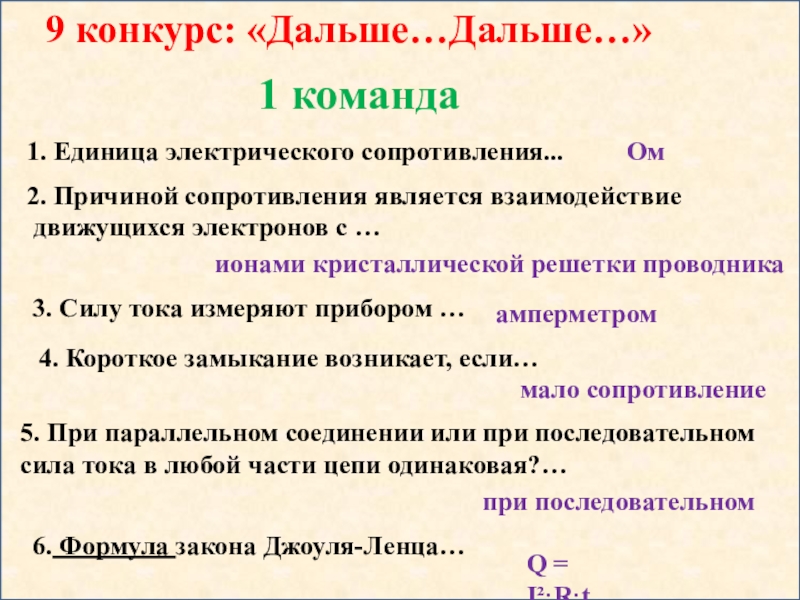

взаимодействие
движущихся электронов с …

ионами кристаллической решетки проводника

3. Силу тока измеряют прибором …

амперметром

4. Короткое замыкание возникает, если…

мало сопротивление

5. При параллельном соединении или при последовательном сила тока в любой части цепи одинаковая?…

при последовательном

6. Формула закона Джоуля-Ленца…

Q = I²·R·t

движения каких заряженных частиц.

положительных, от + к -

9. Единица удельного сопротивления проводника...

Ом·м

10. В электродвигателе энергия электрического тока превращается...

в механическую

11. 1 мА =

0,001А = 10ˉ³А

12. Вольтметр включают в цепь …

параллельно

13. При увеличении длины проводника его сопротивление…

увеличивается

14. Природа сторонних сил в гальваническом элементе какая?

химическая

тепловое, магнитное, механическое, химическое

3. Закон о тепловом действии тока принадлежит кому?…

Джоулю и Ленцу

4. Зная силу тока и напряжение в проводнике, что можно вычислить?…

сопротивление

5. Формула мощности электрического тока…

Р = U·I

6. Амперметр включают в цепь…

последовательно

7. Электрический ток – это какое движение заряженных частиц?

упорядоченное

8. Единица мощности….

Вт

2 команда

кОм - это…

1000 Ом

12. Напряжение измеряют каким прибором?....

вольтметром

13. Внутреннее сопротивление цепи - это сопротивление …

источника тока

14. Единица измерения электрического напряжения ?…

Вольт

9. Удельное сопротивление проводника показывает, какое сопротивление имеет проводник из данного материала, если его длина 1м и…

площадь поперечного сечения 1кв.мм
