Презентация, доклад (самостоятельная работа на 2 варианта) по физике на тему Постоянный ток

Содержание

Задания :Ответы :1413121110987612345191817161514131211109876123451918171615

Слайд 1Физический диктант
на тему:
«Постоянный
электрический ток»

Физический диктантна тему:«Постоянный электрический ток»

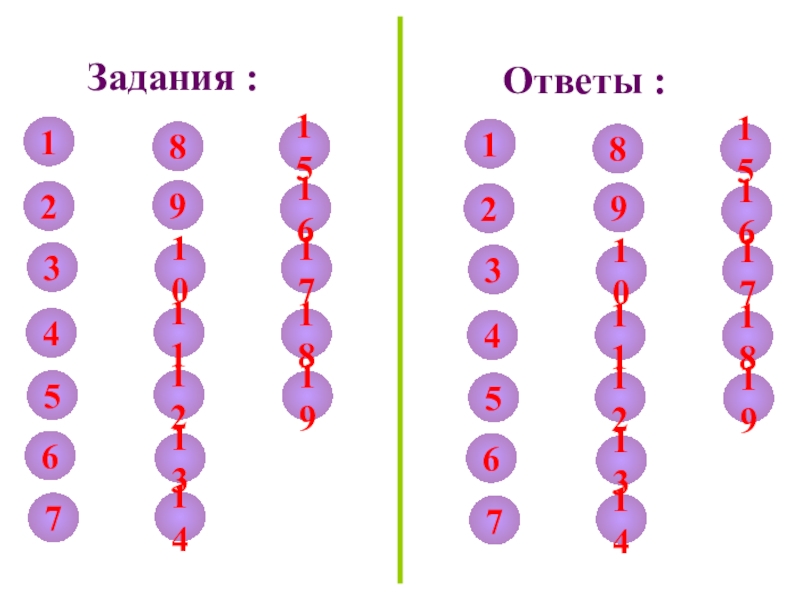

Слайд 2Задания :
Ответы :
14
13
12
11
10
9
8
7
6
1
2
3
4
5
19
18
17
16
15
14
13
12
11
10
9
8
7
6
1
2
3
4
5
19
18
17
16
15

Задания :Ответы :1413121110987612345191817161514131211109876123451918171615

Слайд 3Вариант 1
Вариант 2
Что называется
электрическим
током?
Что называется
силой
тока?

1

Вариант 1 Вариант 2 Что называется электрическим током?Что называется силой тока?1

Слайд 4Вариант 1
Вариант 2


Какой ток называется
постоянным?
Что называют плотностью
тока?
2

Вариант 1 Вариант 2 Какой ток называетсяпостоянным?Что называют плотностьютока?2

Слайд 5Вариант 1
Вариант 2

Запишите
определяющую
формулу для
плотности тока:
Запишите определяющую

формулу для силы тока :

3


Вариант 1 Вариант 2 Запишите определяющую формулу для плотности тока:Запишите определяющую формулу для силы тока :3

Слайд 6
Вариант 1
Вариант 2
4
Какой заряд пройдет через поперечное сечение проводника
за

20 секунд при силе тока равной 5 А.?


Вариант 1 Вариант 2 4Какой заряд пройдет через поперечное сечение проводниказа 20 секунд при силе тока равной

Слайд 7

Вариант 1
Вариант 2




Укажите направления тока:
А) Вверх
Б) Вправо
В) Вниз
Г) Влево


Укажите

направления
тока:

+

-

А) Вверх
Б) Вправо
В) Вниз
Г) Влево


5


Вариант 1 Вариант 2 Укажите направления тока:А) ВверхБ) ВправоВ) ВнизГ) ВлевоУкажите направления тока:+-А) ВверхБ) ВправоВ) ВнизГ) Влево5

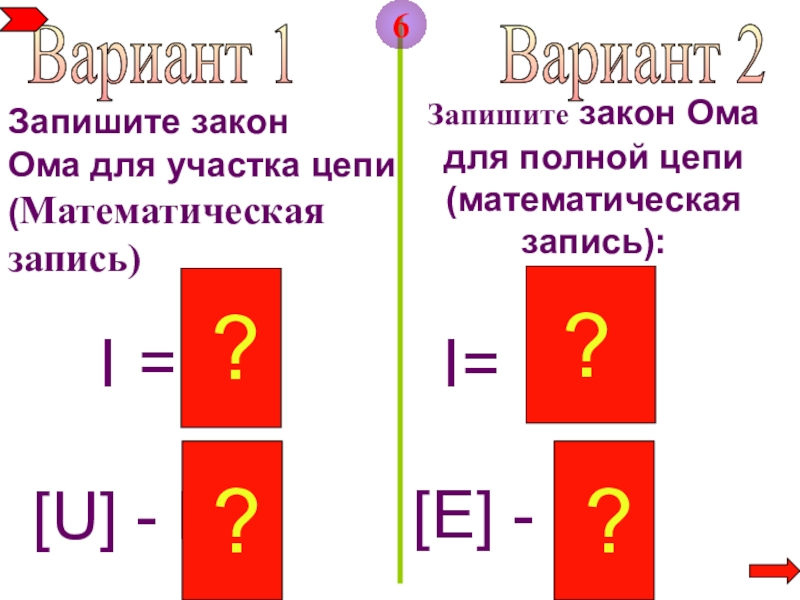

Слайд 8Вариант 1
Вариант 2
Запишите закон Ома для полной цепи (математическая

запись):


Запишите закон
Ома для участка цепи (Математическая запись)

[U] - В

[E] - В


6


Вариант 1 Вариант 2 Запишите закон Ома для полной цепи (математическая запись):Запишите законОма для участка цепи (Математическая

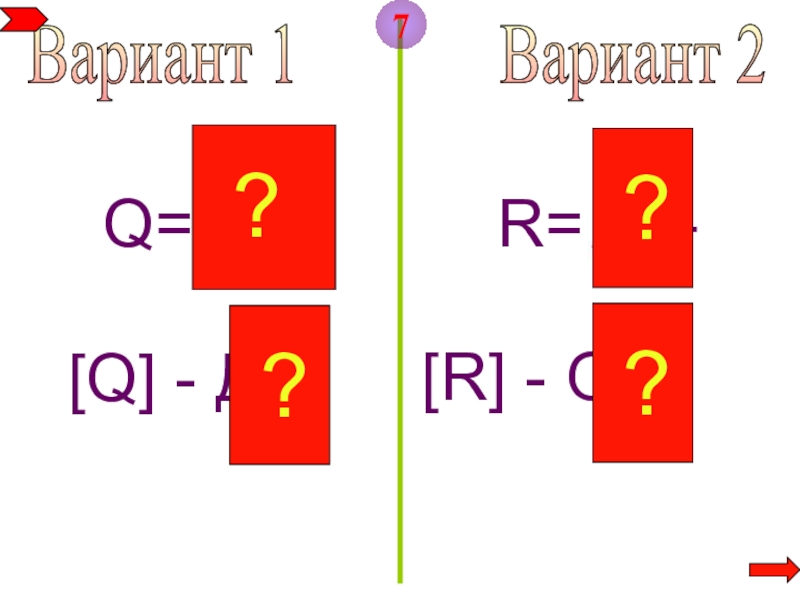

Слайд 9Вариант 1
Вариант 2

[R] - Ом
Запишите уравнения зависимости (математическая запись)

:


Запишите закон
Джоуля-Ленца (математическая запись) :

[Q] - Дж

7


Вариант 1 Вариант 2 [R] - ОмЗапишите уравнения зависимости (математическая запись) :Запишите законДжоуля-Ленца (математическая запись) : [Q]

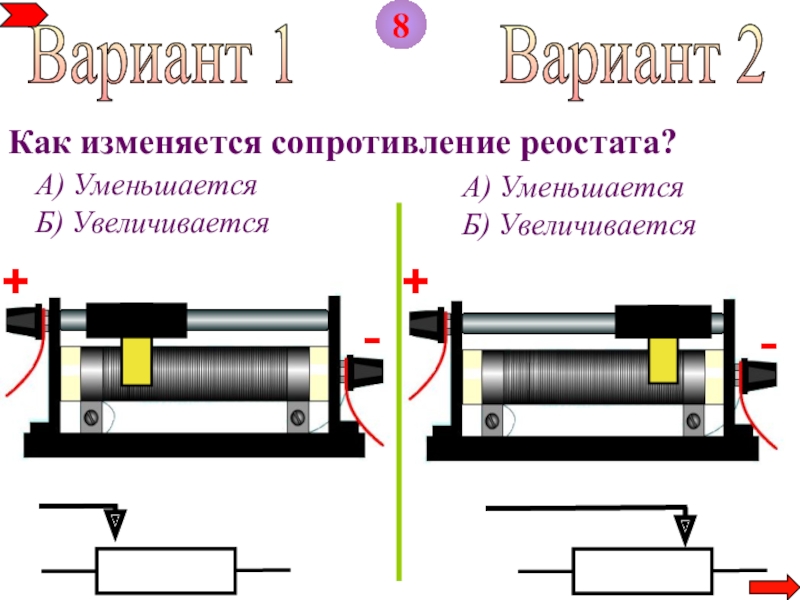

Слайд 10Вариант 1
Вариант 2
Как изменяется сопротивление реостата?
А) Уменьшается
Б) Увеличивается
А) Уменьшается
Б)

Увеличивается


+

+

-

-

8


Вариант 1 Вариант 2 Как изменяется сопротивление реостата?А) УменьшаетсяБ) УвеличиваетсяА) УменьшаетсяБ) Увеличивается++--8

Слайд 11Вариант 1
Вариант 2

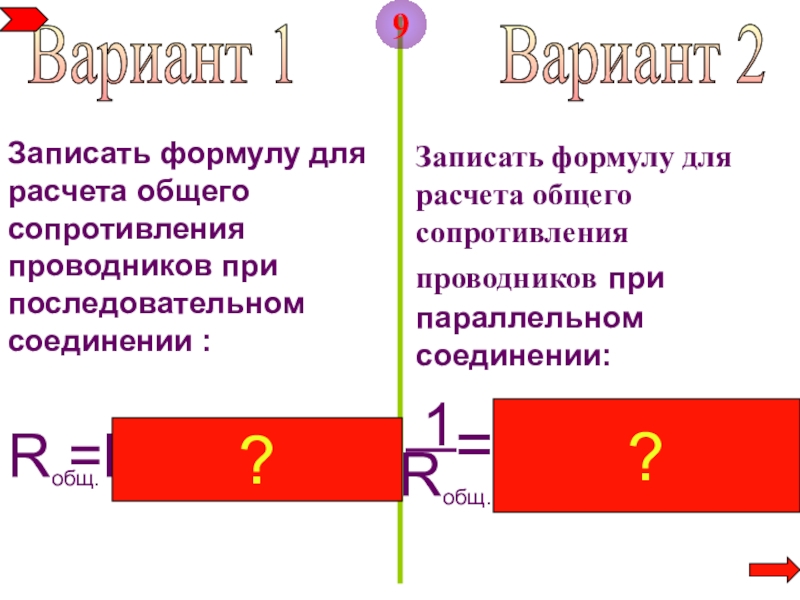

Записать формулу для расчета общего сопротивления проводников

при последовательном соединении :

Записать формулу для расчета общего сопротивления проводников при параллельном соединении:

?

?


9


Вариант 1 Вариант 2 Записать формулу для расчета общего сопротивления проводников при последовательном соединении :Записать формулу для

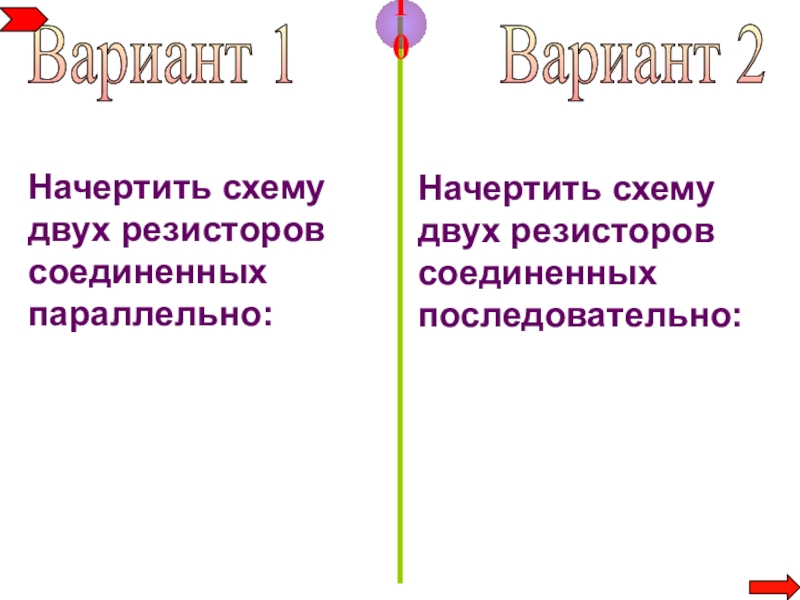

Слайд 12Вариант 1
Вариант 2
Начертить схему двух резисторов соединенных последовательно:
Начертить схему

двух резисторов соединенных параллельно:


10


Вариант 1 Вариант 2 Начертить схему двух резисторов соединенных последовательно:Начертить схему двух резисторов соединенных параллельно:10

Слайд 13Вариант 1
Вариант 2
Найти общее сопротивление проводников
если:
Они соединены
последовательно и
R1=6

Ом
R2=1.7 Ом
R3=4 Ом


Они соединены
параллельно и
R1=3 Ом
R2=1 Ом
R3=2.5 Ом


11


Вариант 1 Вариант 2 Найти общее сопротивление проводниковесли:Они соединены последовательно иR1=6 ОмR2=1.7 ОмR3=4 ОмОни соединены параллельно иR1=3

Слайд 14Вариант 1
Вариант 2

Даны сопротивления,
R1 , R2 , R3 ,

R4 , R5 , Rобщ .
Начертите схему соединения в тетради если:

R1=1 Ом

R2=3 Ом

R3=2 Ом

R4=1.5 Ом

R5=4.5 Ом

Rобщ=12 Ом

R1=3 Ом

R2=5 Ом

R3=2 Ом

R4=1 Ом

R5=0.5 Ом

Rобщ=0.6 Ом


12


Вариант 1 Вариант 2 Даны сопротивления,R1 , R2 , R3 , R4 , R5 , Rобщ .Начертите

Слайд 15Вариант 1
Вариант 2

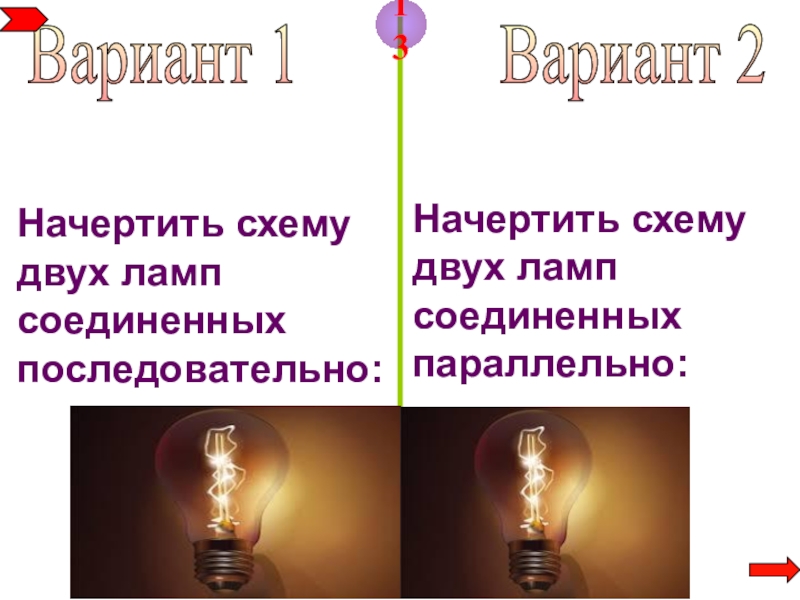

Начертить схему двух ламп соединенных последовательно:
Начертить схему

двух ламп соединенных параллельно:


13


Вариант 1 Вариант 2 Начертить схему двух ламп соединенных последовательно:Начертить схему двух ламп соединенных параллельно:13

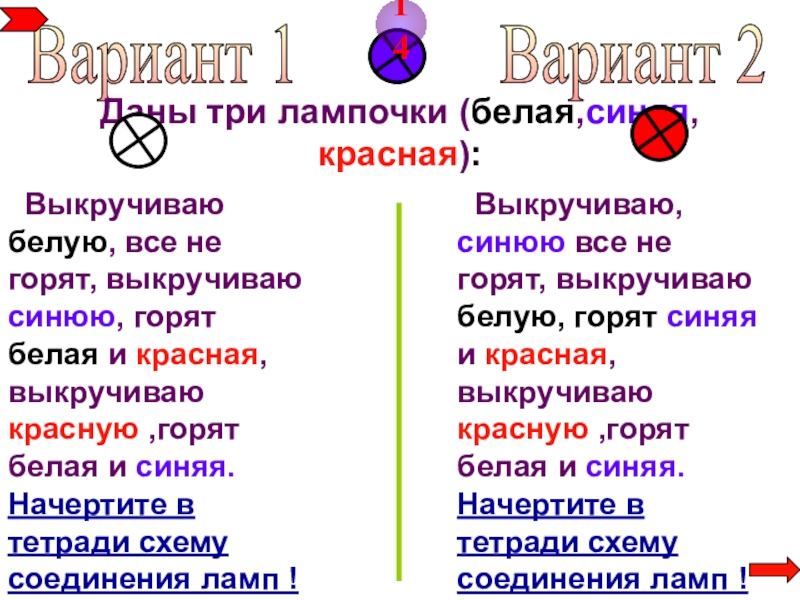

Слайд 16Вариант 1
Вариант 2
Даны три лампочки (белая,синяя,красная):
Выкручиваю белую, все

не горят, выкручиваю синюю, горят белая и красная, выкручиваю красную ,горят белая и синяя. Начертите в тетради схему соединения ламп !

Выкручиваю, синюю все не горят, выкручиваю белую, горят синяя и красная, выкручиваю красную ,горят белая и синяя. Начертите в тетради схему соединения ламп !


14


Вариант 1 Вариант 2 Даны три лампочки (белая,синяя,красная): Выкручиваю белую, все не горят, выкручиваю синюю, горят белая

Слайд 17Вариант 1
Вариант 2

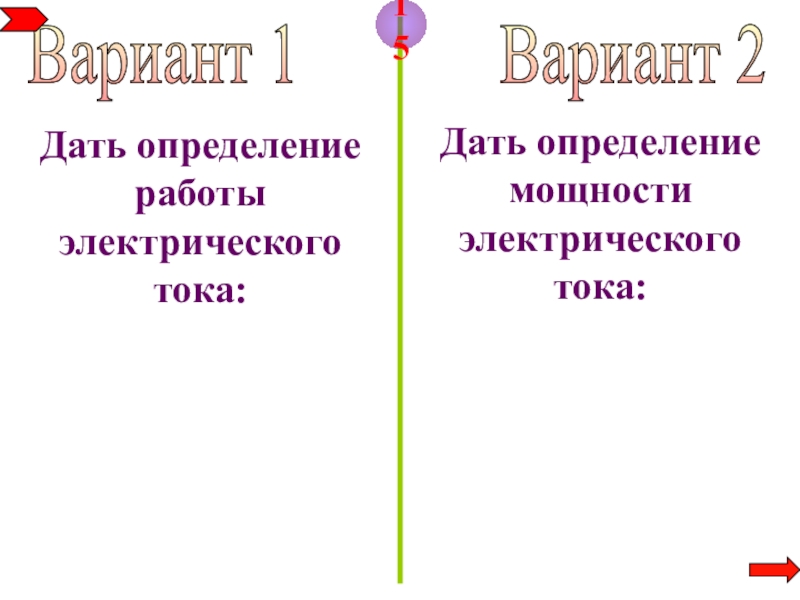

Дать определение работы электрического тока:
Дать определение мощности

электрического тока:


15


Вариант 1 Вариант 2 Дать определение работы электрического тока:Дать определение мощности электрического тока:15

Слайд 18Вариант 1
Вариант 2

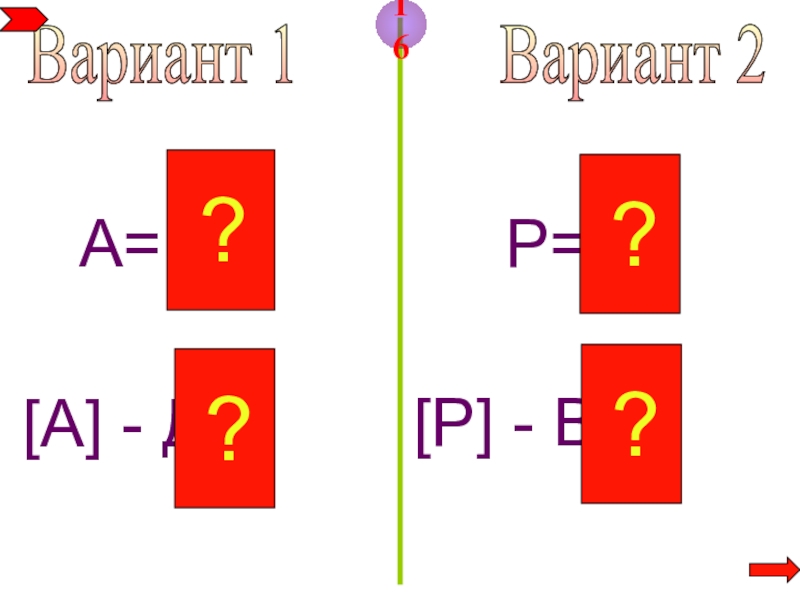

Запишите определяющую формулу для работы электрического тока:
Запишите

определяющую формулу мощности электрического тока:

A=UIt

[A] - Дж

[P] - Вт


16


Вариант 1 Вариант 2 Запишите определяющую формулу для работы электрического тока:Запишите определяющую формулу мощности электрического тока:A=UIt[A] -

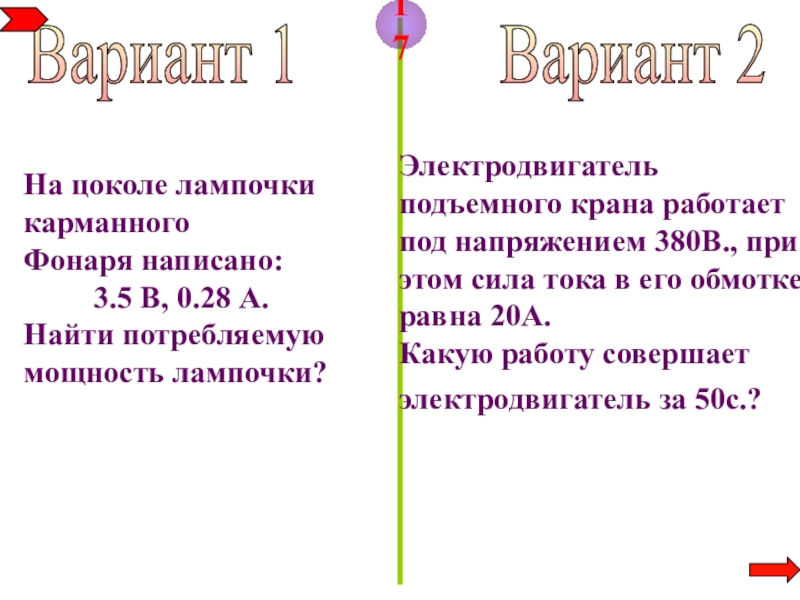

Слайд 19Вариант 1
Вариант 2



17


Электродвигатель подъемного крана работает под напряжением 380В.,

при этом сила тока в его обмотке равна 20А.
Какую работу совершает электродвигатель за 50с.?

На цоколе лампочки карманного
Фонаря написано:
3.5 В, 0.28 А.
Найти потребляемую мощность лампочки?

Вариант 1 Вариант 2 17Электродвигатель подъемного крана работает под напряжением 380В., при этом сила тока в его

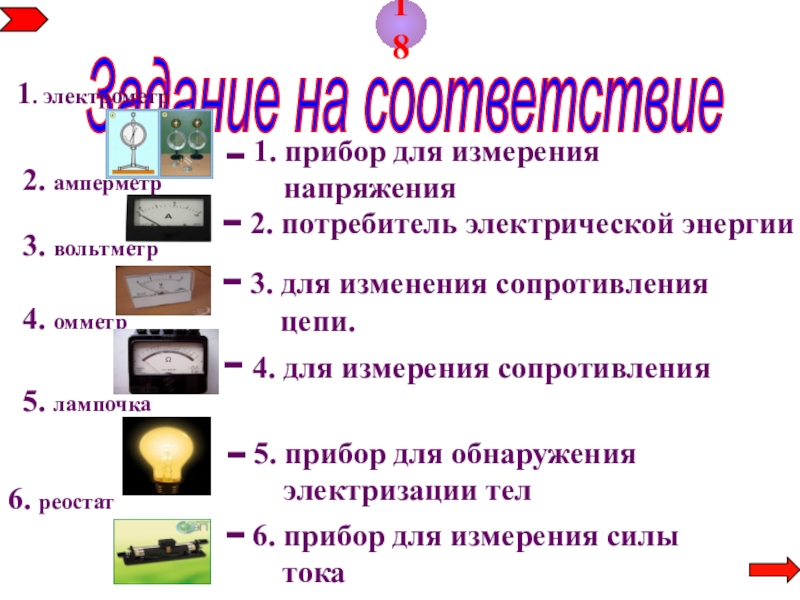

Слайд 20Задание на соответствие
6. прибор для измерения силы тока
6. реостат
5. прибор

для обнаружения электризации тел

5. лампочка

4. для измерения сопротивления

4. омметр

3. для изменения сопротивления цепи.

3. вольтметр

2. потребитель электрической энергии

2. амперметр

1. прибор для измерения напряжения

1. электрометр

-

-

-

-

-

-


18


Задание на соответствие 6. прибор для измерения силы тока6. реостат5. прибор для обнаружения электризации тел5. лампочка4. для

Слайд 21Нарисуйте схему соединения данных электрических приборов

19

Нарисуйте схему соединения данных электрических приборов 19

Слайд 22Вариант 1
Вариант 2
Электрическим током
называется
любое упорядоченное
(направленное)
движение
электрических

зарядов

Сила тока – скалярная
физическая величина,
определяемая электрическим
зарядом , проходящим через
поперечное сечение проводника
в единицу времени


1


Вариант 1 Вариант 2 Электрическим током называется любое упорядоченное (направленное) движениеэлектрических зарядов Сила тока – скалярная физическая

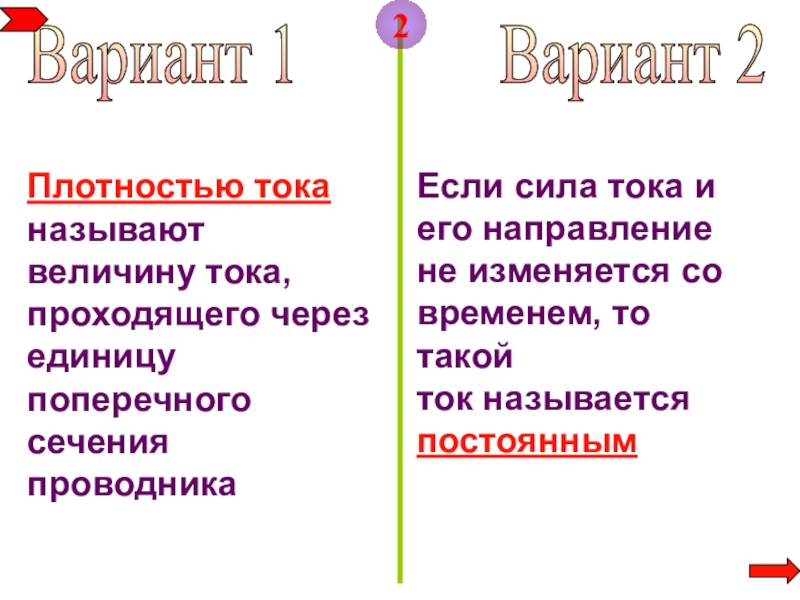

Слайд 23Вариант 1
Вариант 2


Если сила тока и его направление
не изменяется

со временем, то такой
ток называется постоянным

Плотностью тока
называют величину тока,
проходящего через единицу
поперечного сечения проводника

2


Вариант 1 Вариант 2 Если сила тока и его направлениене изменяется со временем, то такойток называется постоянным

Слайд 24Вариант 1
Вариант 2

3

Вариант 1 Вариант 2 3

Слайд 254

Вариант 1
Вариант 2

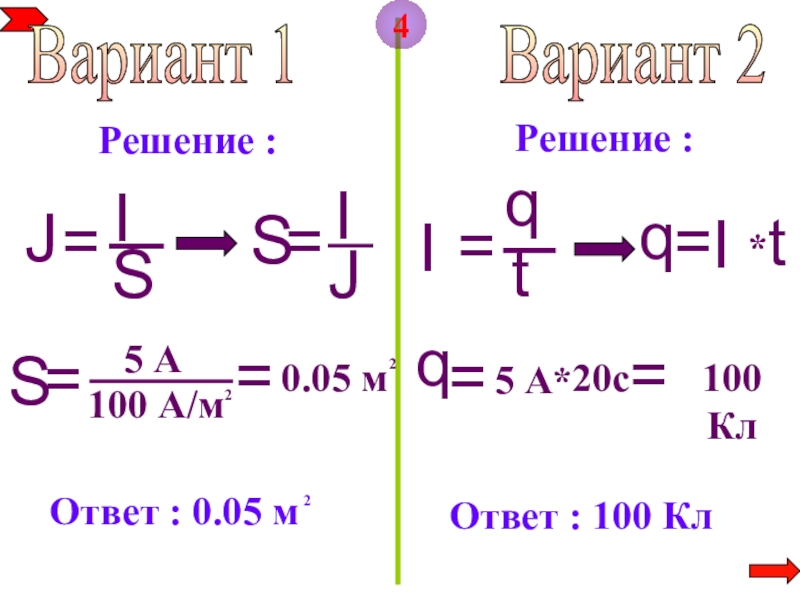

Решение :
Решение :
J
=
I
S
I
=
q
t


S
=
I
J
q
=
I
*
t
S
=
100 А/м
2
5 А
=
0.05 м
2
Ответ :

0.05 м

2

q

=

5 А

*

20с

=

100 Кл

Ответ : 100 Кл


4Вариант 1 Вариант 2 Решение :Решение :J=ISI=qtS=IJq=I*tS=100 А/м25 А=0.05 м2Ответ : 0.05 м2q=5 А*20с=100 КлОтвет : 100

Слайд 26

Вариант 1
Вариант 2




Ток направлен:


В) Вниз

I


Ток направлен:

+
-
А) Вверх

5


I

Вариант 1 Вариант 2 Ток направлен:В) ВнизI Ток направлен:+-А) Вверх5I

Слайд 27Вариант 1
Вариант 2

[U] - В
[E] - В

6

Вариант 1 Вариант 2 [U] - В[E] - В 6

Слайд 28Вариант 1
Вариант 2

[R] - Ом

[Q] - Дж
7

Вариант 1 Вариант 2 [R] - Ом[Q] - Дж7

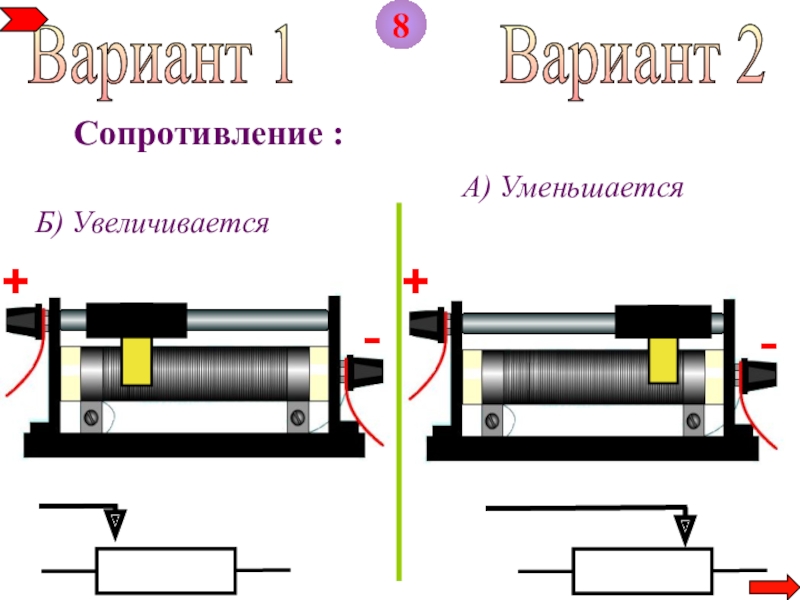

Слайд 29Вариант 1
Вариант 2
Сопротивление :

Б) Увеличивается
А) Уменьшается


+
+
-
-
8

Вариант 1 Вариант 2 Сопротивление :Б) УвеличиваетсяА) Уменьшается++--8

Слайд 30Вариант 1
Вариант 2
?
?

9

Вариант 1 Вариант 2 ??9

Слайд 31Вариант 1
Вариант 2






10

Вариант 1 Вариант 2 10

Слайд 32Вариант 1
Вариант 2
11

Решение :
Rобщ = R1+R2+R3
Rобщ=6Ом+1.7Ом+4Ом=11.7Ом
Ответ : 11.7 Ом
Решение

:

1/Rобщ=1/R1+1/R2+1/R3

1/Rобщ= (0.3+1+0.4) 1/Ом

Ответ : 0.6 Ом


Вариант 1 Вариант 2 11Решение :Rобщ = R1+R2+R3Rобщ=6Ом+1.7Ом+4Ом=11.7ОмОтвет : 11.7 ОмРешение :1/Rобщ=1/R1+1/R2+1/R31/Rобщ= (0.3+1+0.4) 1/ОмОтвет : 0.6 Ом

Слайд 33Вариант 1
Вариант 2

12













Вариант 1 Вариант 2 12

Слайд 34Вариант 1
Вариант 2


13

Вариант 1 Вариант 2 13

Слайд 35Вариант 1
Вариант 2


14

Вариант 1 Вариант 2 14

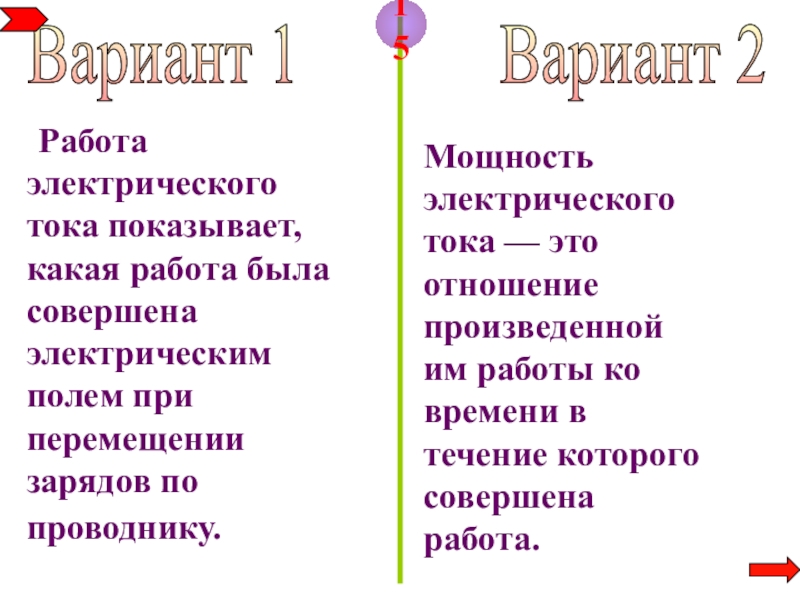

Слайд 36Вариант 1
Вариант 2

15

Работа электрического тока показывает, какая работа была совершена

электрическим полем при перемещении зарядов по проводнику.

Мощность электрического тока — это отношение произведенной им работы ко времени в течение которого совершена работа.

Вариант 1 Вариант 2 15Работа электрического тока показывает, какая работа была совершена электрическим полем при перемещении зарядов по

Слайд 37Вариант 1
Вариант 2
A=UIt
[A] - Дж
[P] - Вт

16

Вариант 1 Вариант 2 A=UIt[A] - Дж[P] - Вт16

Слайд 38Вариант 1
Вариант 2


17

Решение :
Решение :
A=UIt
А=380В*20А*50с=380 кДж
Ответ : 380 кДж
A=UIt
Р=UI
Р=

3.5 В*0.28 А=0.98 Вт

Ответ : 0.98 Вт


Вариант 1 Вариант 2 17Решение :Решение :A=UItА=380В*20А*50с=380 кДжОтвет : 380 кДжA=UItР=UIР= 3.5 В*0.28 А=0.98 ВтОтвет : 0.98

Слайд 39Задание на соответствие
6. прибор для измерения силы тока
6. реостат
5. прибор

для обнаружения электризации тел

5. лампочка

4. для измерения сопротивления

4. омметр

3. для изменения сопротивления цепи.

3. вольтметр

2. потребитель электрической энергии

2. амперметр

1. прибор для измерения напряжения

1. электрометр

-

-

-

-

-

-


18


Задание на соответствие 6. прибор для измерения силы тока6. реостат5. прибор для обнаружения электризации тел5. лампочка4. для

Слайд 40 схема соединения данных электрических приборов

19

схема соединения данных электрических приборов 19

Слайд 41Спасибо за внимание

Спасибо за внимание
