Презентация, доклад Решение задач по теме:ЭМИ.ПравилоЛенца
Содержание
- 1. Презентация Решение задач по теме:ЭМИ.ПравилоЛенца
- 2. Будет ли в рамке ABCD возникать индукционный
- 3. На железный сердечник надеты две катушки, как

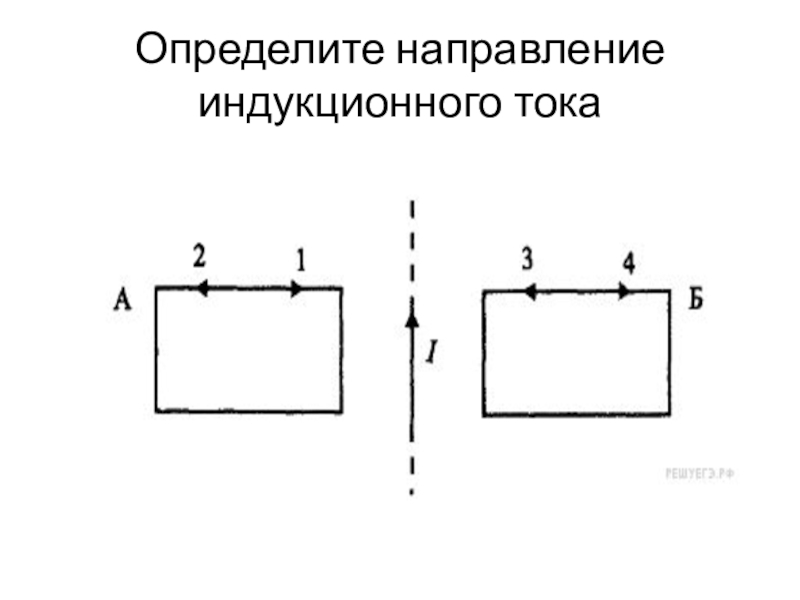

- 4. Определите направление индукционного тока
- 5. Определите направление индукционного тока
- 6. Определите направление индукционного тока
- 7. Из тонкой проволоки сделана рамка площадью и
- 8. Магнитный поток, пронизывающий катушку, изменяется со временем,
- 9. Слайд 9
- 10. Магнитный поток, пронизывающий контур проводника, изменяется, как
- 11. Слайд 11
- 12. Проволочный виток, имеющий площадь 100 см разрезан
- 13. На график (рис. а) показана зависимость магнитного
- 14. Магнитный поток, пронизывающий катушку, изменяется со временем
- 15. Магнитное поле пронизывает рамку так, как показано
- 16. Магнит перемещают относительно замкнутого проводящего контура, как
- 17. В каком направлении относительно замкнутого проводника необходимо
- 18. Магнит вводится в алюминиевое кольцо так, как
- 19. Магнит выводят из кольца так, как показано на рисунке. Какой полюс магнита ближе к кольцу?

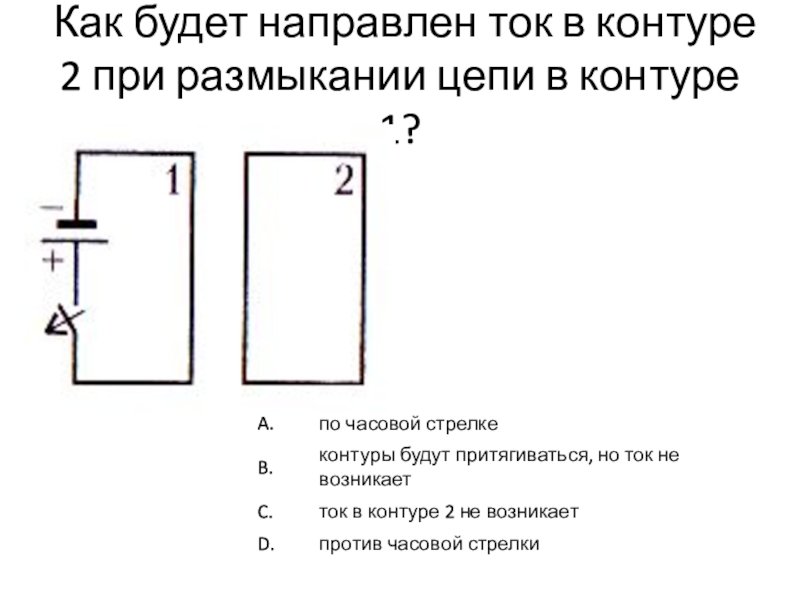

- 20. Как будет направлен ток в контуре 2 при размыкании цепи в контуре 1?
- 21. Контур В удаляется от контура А. Как будет направлен индукционный ток, возникающий в контуре В?

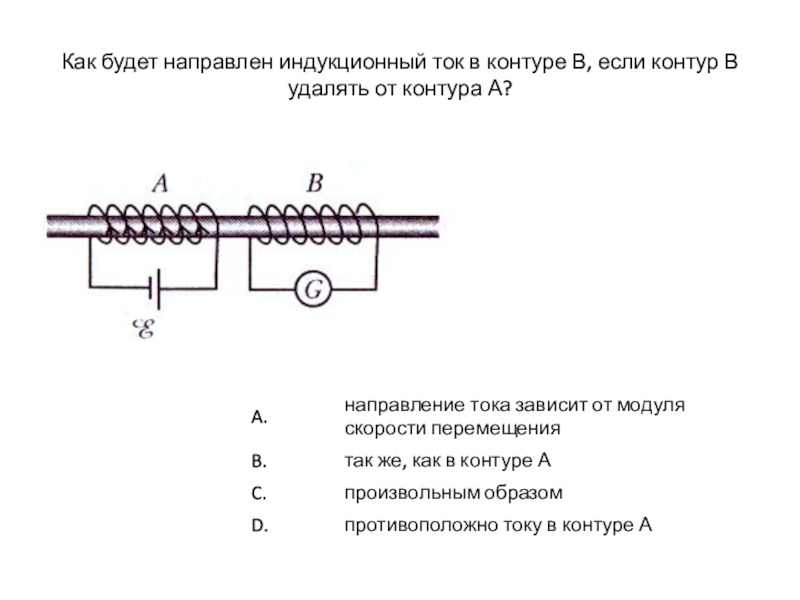

- 22. Как будет направлен индукционный ток в контуре В, если контур В удалять от контура А?
- 23. В вертикальном однородном магнитном поле по П
- 24. Слайд 24
Будет ли в рамке ABCD возникать индукционный ток, если рамку: а) вращать относительно неподвижного проводника с током ОО', как показано на рисунке; б) вращать вокруг стороны АВ; в) вращать вокруг стороны ВС; г) двигать поступательно в
Слайд 2Будет ли в рамке ABCD возникать индукционный ток, если рамку: а)
вращать относительно неподвижного проводника с током ОО', как показано на рисунке; б) вращать вокруг стороны АВ; в) вращать вокруг стороны ВС; г) двигать поступательно в вертикальном направлении; д) двигать поступательно в горизонтальном направлении?

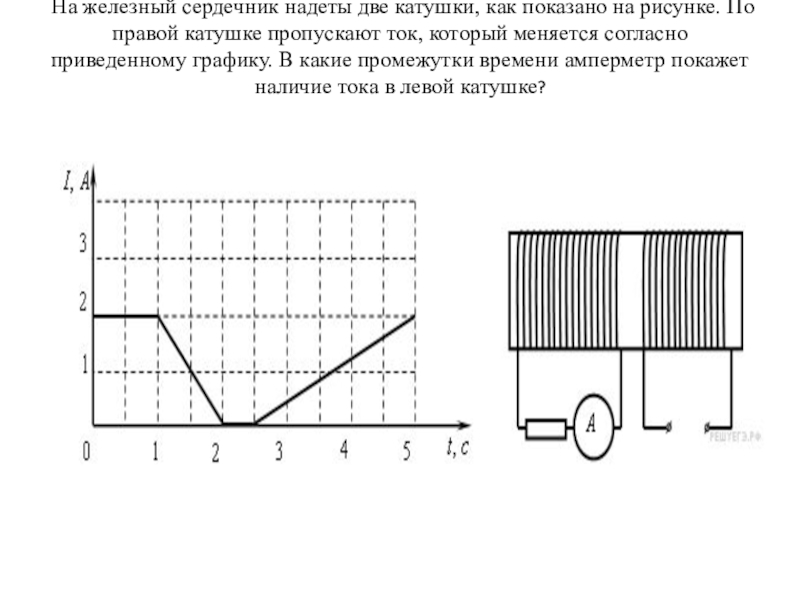

Слайд 3На железный сердечник надеты две катушки, как показано на рисунке. По
правой катушке пропускают ток, который меняется согласно приведенному графику. В какие промежутки времени амперметр покажет наличие тока в левой катушке?

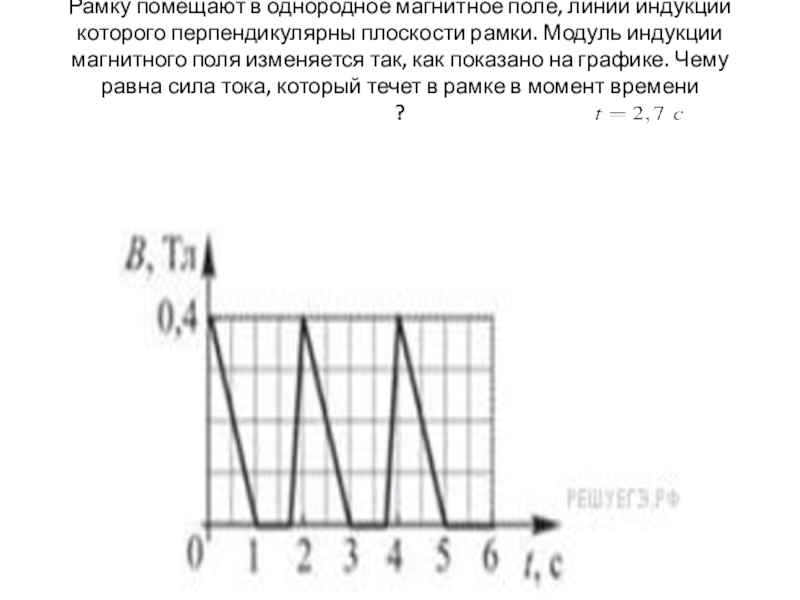

Слайд 7Из тонкой проволоки сделана рамка площадью и сопротивлением . Рамку помещают
в однородное магнитное поле, линии индукции которого перпендикулярны плоскости рамки. Модуль индукции магнитного поля изменяется так, как показано на графике. Чему равна сила тока, который течет в рамке в момент времени ?
Слайд 8

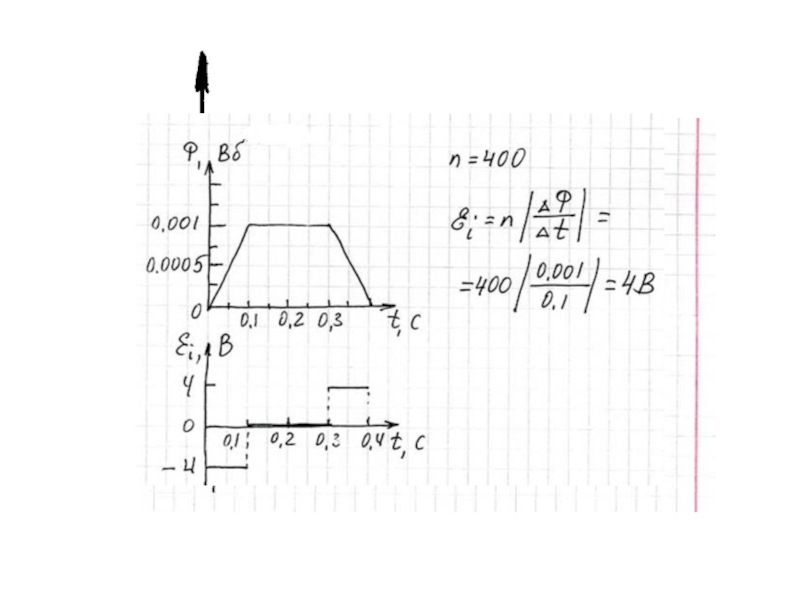

Магнитный поток, пронизывающий катушку, изменяется со временем, как показано на рисунке
192. Начертите схематично график изменения ЭДС индукции, наводимой в катушке. Каково максимальное значение ЭДС индукции, если в катушке 400 витков проволоки?
Слайд 10

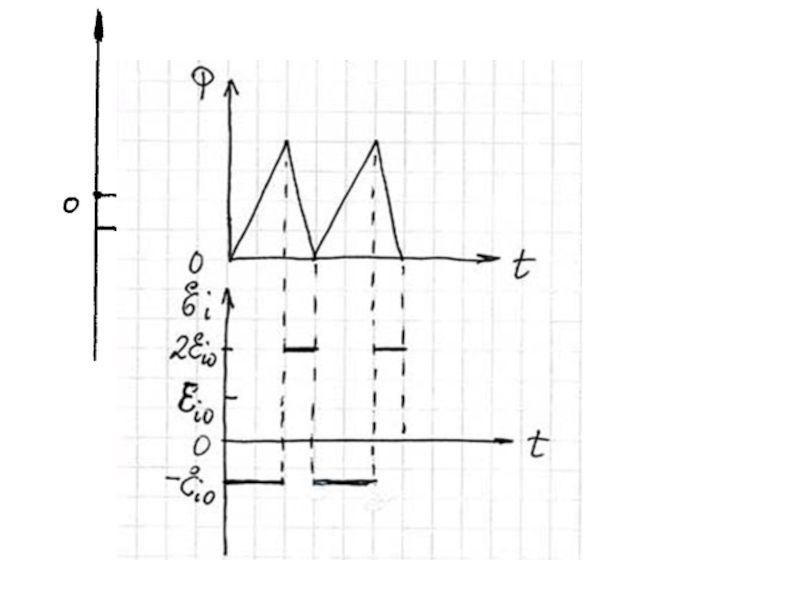

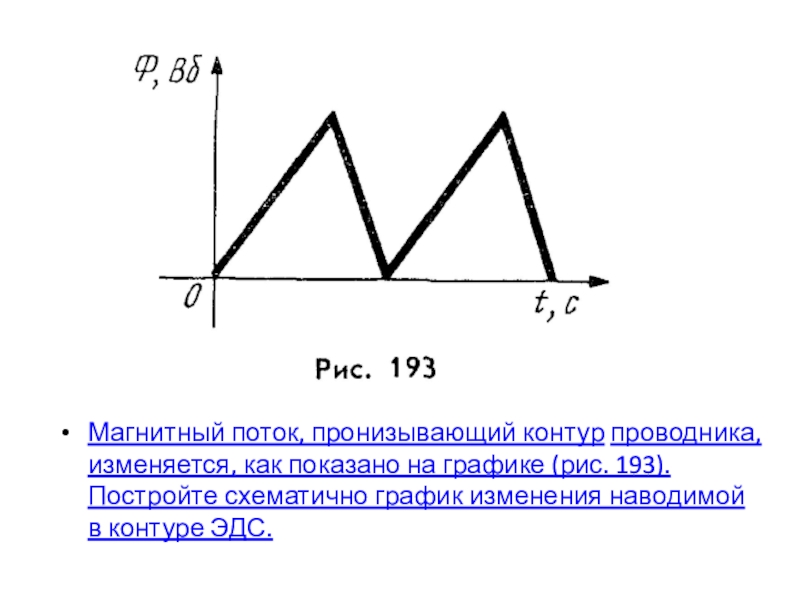

Магнитный поток, пронизывающий контур проводника, изменяется, как показано на графике (рис.
193). Постройте схематично график изменения наводимой в контуре ЭДС.
Слайд 12

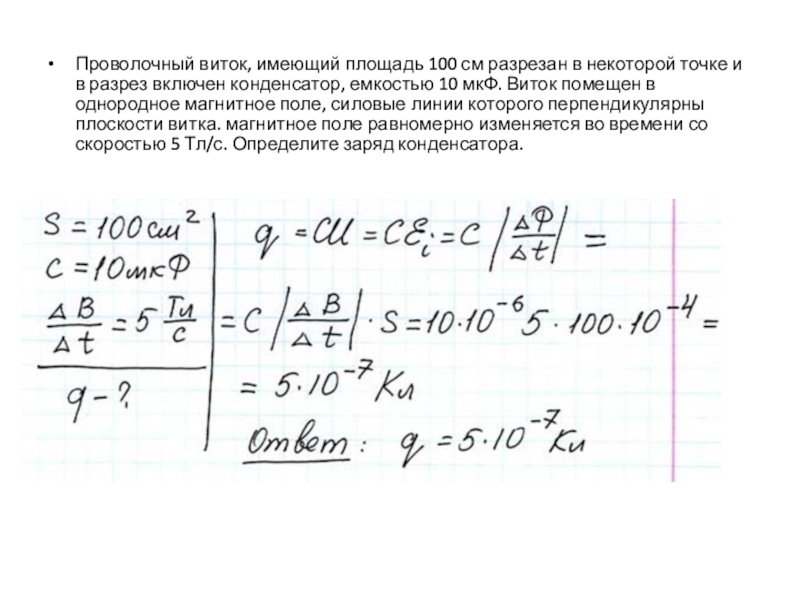

Проволочный виток, имеющий площадь 100 см разрезан в некоторой точке и
в разрез включен конденсатор, емкостью 10 мкФ. Виток помещен в однородное магнитное поле, силовые линии которого перпендикулярны плоскости витка. магнитное поле равномерно изменяется во времени со скоростью 5 Тл/с. Определите заряд конденсатора.
Проволочный виток, имеющий площадь 100 см разрезан в некоторой точке и в разрез включен конденсатор, емкостью 10 мкФ. Виток помещен в однородное магнитное поле, силовые линии которого перпендикулярны плоскости витка. магнитное поле равномерно изменяется во времени со скоростью 5 Тл/с. Определите заряд конденсатора.

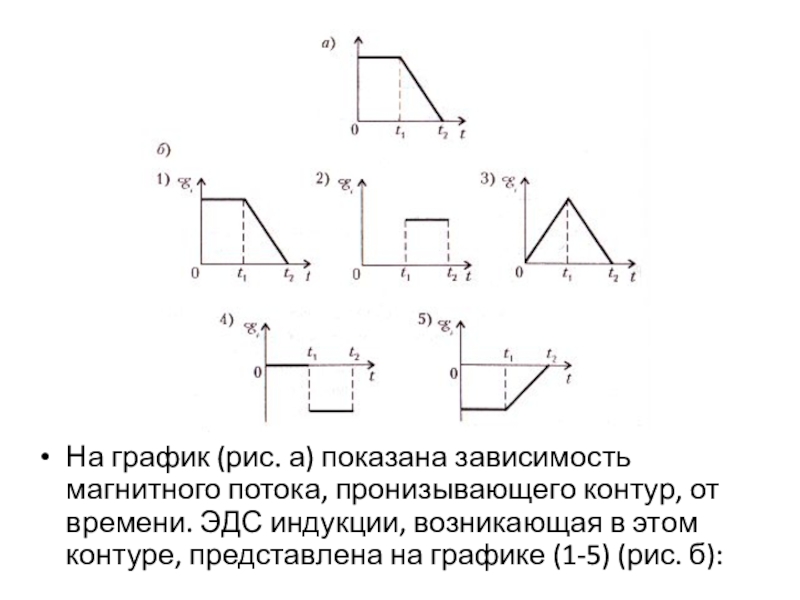

Слайд 13На график (рис. а) показана зависимость магнитного потока, пронизывающего контур, от
времени. ЭДС индукции, возникающая в этом контуре, представлена на графике (1-5) (рис. б):

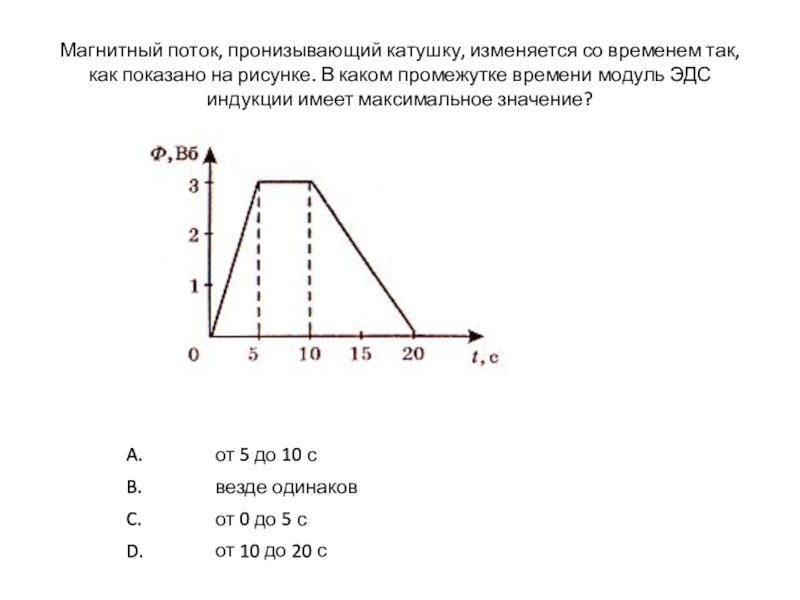

Слайд 14Магнитный поток, пронизывающий катушку, изменяется со временем так, как показано на
рисунке. В каком промежутке времени модуль ЭДС индукции имеет максимальное значение?
Слайд 15
Магнитное поле пронизывает рамку так, как показано на рисунке. Не меняя
площади рамки, изменяют магнитное поле. На рисунке изображены графики зависимости индукции магнитного поля, пронизывающего контур, от времени. В каком случае в рамке генерируется (наводится) минимальная ЭДС индукции?
Слайд 16Магнит перемещают относительно замкнутого проводящего контура, как показано на рисунке. Как
будет направлен индукционный ток, возникающий в контуре?
Магнит перемещают относительно замкнутого проводящего контура, как показано на рисунке. Как будет направлен индукционный ток, возникающий в контуре?

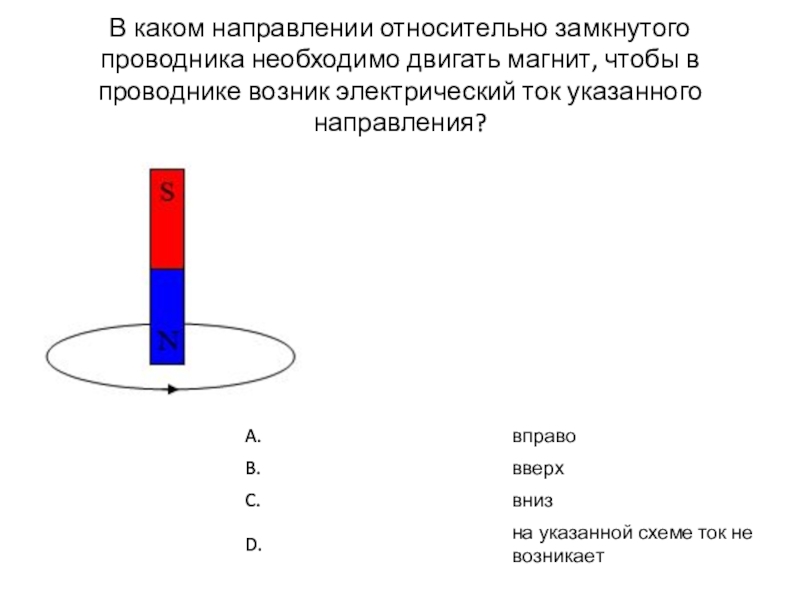

Слайд 17В каком направлении относительно замкнутого проводника необходимо двигать магнит, чтобы в
проводнике возник электрический ток указанного направления?

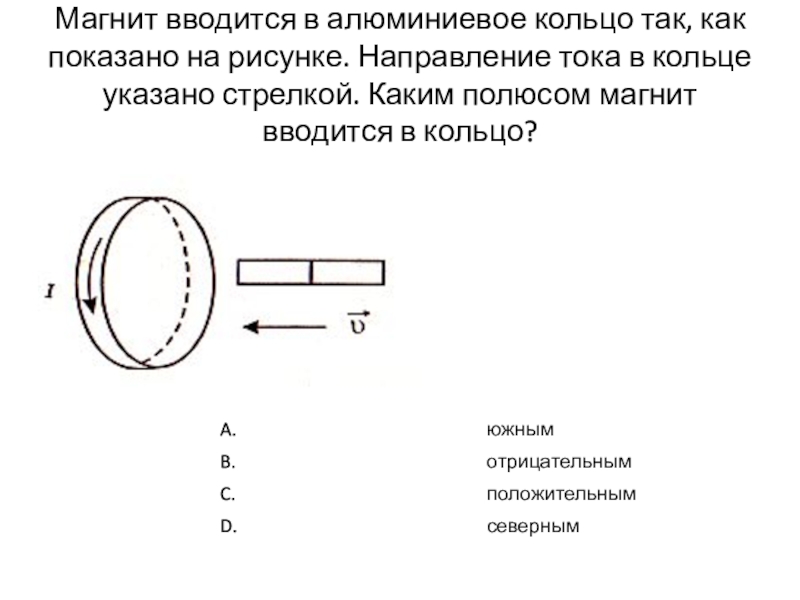

Слайд 18Магнит вводится в алюминиевое кольцо так, как показано на рисунке. Направление
тока в кольце указано стрелкой. Каким полюсом магнит вводится в кольцо?
Слайд 21Контур В удаляется от контура А. Как будет направлен индукционный ток,
возникающий в контуре В?
Слайд 23В вертикальном однородном магнитном поле по П - образному металлическому проводнику,
расположенному в горизонтальной плоскости, равномерно со скоростью, модуль которой v, движется перемычка (рис. а). Какой из графиков (1-5) описывает зависимость силы тока от времени (рис. б)?
