Презентация, доклад Разработка экспериментального образца автоматической системы полива комнатных растений

РМЭ «Многопрофильный лицей-интернат», п. Руэм
Научные руководители: Учитель физики Токарева Н.С., ГБОУ РМЭ «МЛИ», п. Руэм к.т.н., доцент Филимонов В. Е. ФГБОУ ВПО «ПГТУ» Поволжский государственный технологический университет;

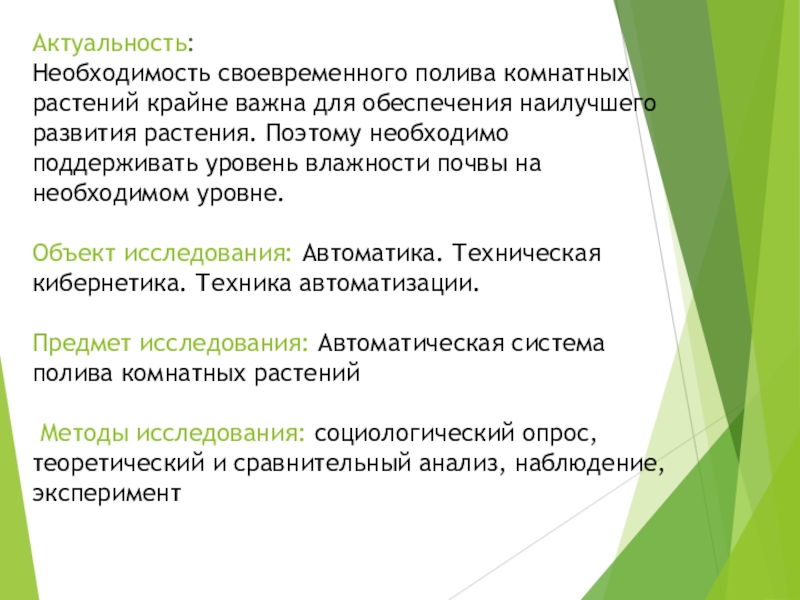

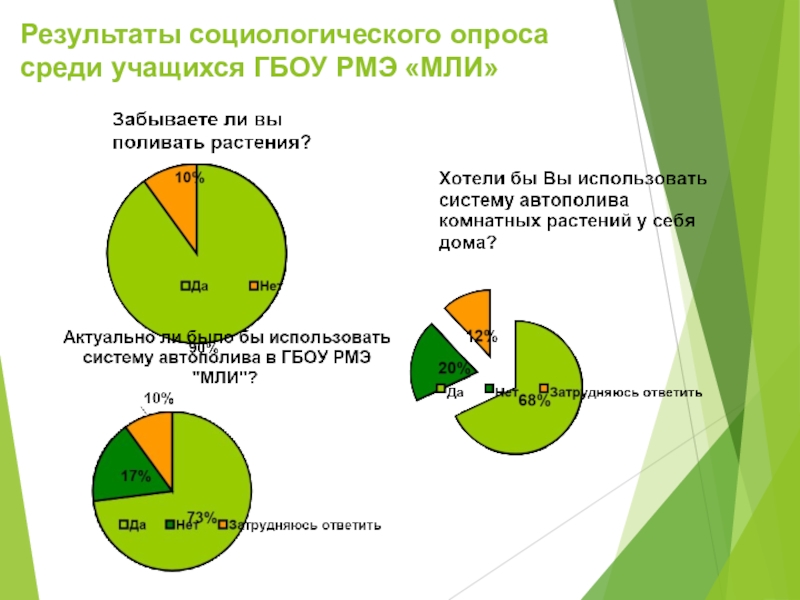

растения. Поэтому необходимо поддерживать уровень влажности почвы на необходимом уровне. Объект исследования: Автоматика. Техническая кибернетика. Техника автоматизации. Предмет исследования: Автоматическая система полива комнатных растений Методы исследования: социологический опрос, теоретический и сравнительный анализ, наблюдение, эксперимент

автоматическом режиме поддерживать заданную влажность почвы. Задачи: 1) Подобрать аппаратно-программные средства для построения экспериментального образца автоматической системы полива комнатных растений. 2) Подобрать сенсорные устройства, исполнительные механизмы и вспомогательные средства для построения экспериментального образца  автоматической системы полива комнатных растений. 3) Разработать электрическую принципиальную схему и собрать экспериментальный образец автоматической системы полива комнатных растений. 4) Разработать и отладить управляющую программу экспериментального образца автоматической системы полива комнатных растений. 5) Провести испытания разработанного экспериментального образца автоматической системы полива комнатных растений. 6) Разработать инструкцию пользователя экспериментального образца автоматической системы полива комнатных растений.

6-20В

Цифр. вх/вых 14

Аналог. входы 6

Флеш-память 32 КБ

Стоимость от 3,2$

Arduino Mega 2560

Характеристики:

Микроконтр. ATmega2560

Раб. напр. 5В



Цифр. вх/вых 54

Аналог. входы 16

Флеш-память 256КБ

Стоимость от 9,5$

Arduino Nano

Характеристики:

Микроконтр. ATmega328

Раб. напр. 5В



Цифр. вх/вых 14

Аналог. входы 8

Флеш-память 32 КБ

Стоимость от 2,3$

1,12$

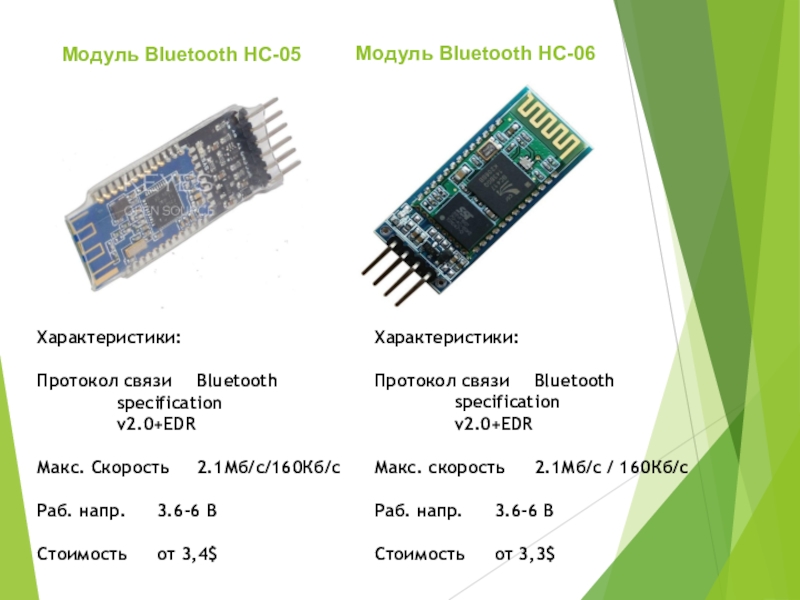

Bluetooth HC-06

Характеристики:

Протокол связи Bluetooth
specification
v2.0+EDR

Макс. скорость 2.1Мб/с / 160Кб/с

Раб. напр. 3.6-6 В

Стоимость от 3,3$

блок

Структурная схема экспериментального образца автоматической системы полива комнатных растений

сети 12-18 В от внешнего аккумулятора
Плата: Arduino Nano на базе ATmega 328
Модуль Bluetooth HC-06
Датчик влажности: YL-69

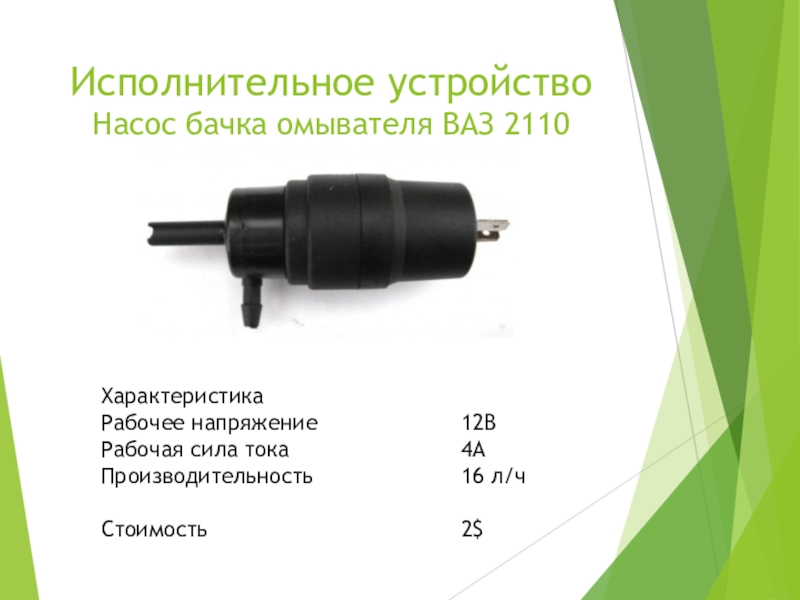

Насос для воды: Насос бачка омывателя ВАЗ 2110
Максимальное количество насосов с разным заданным значением влажности почвы: 8 штук Стоимость проекта 8,72$(для 1 канала)-
-24,6$(для 8 каналов)

%

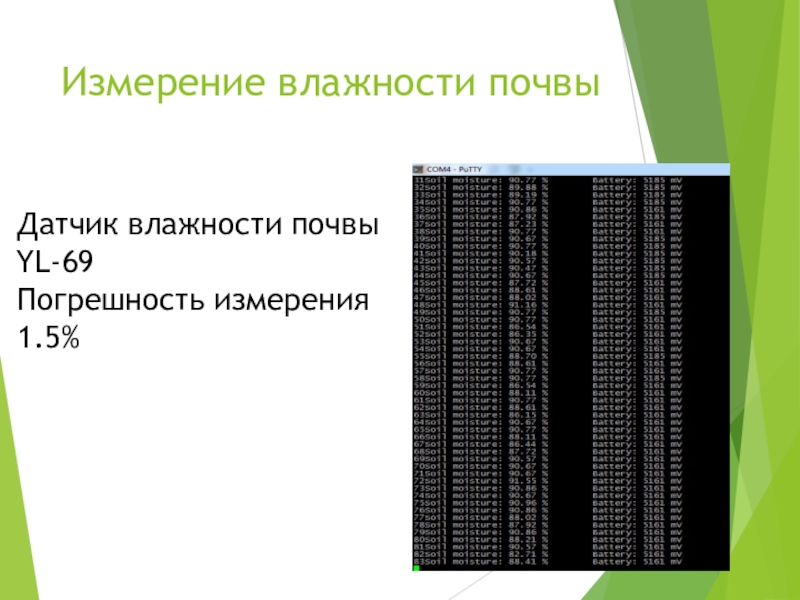

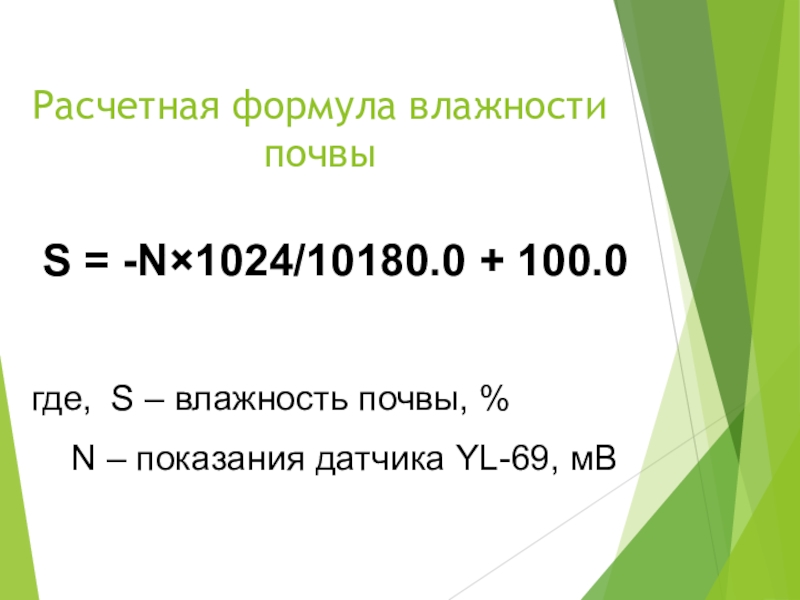

N – показания датчика YL-69, мВ

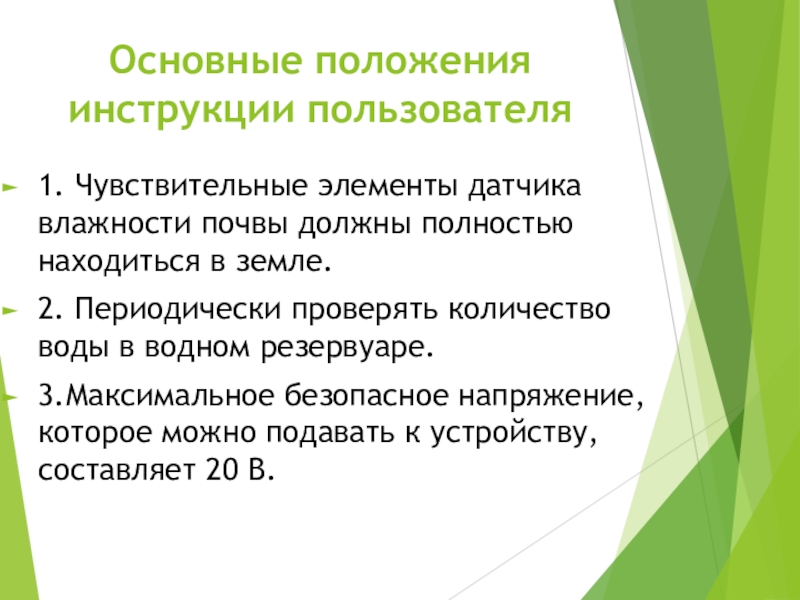

находиться в земле.
2. Периодически проверять количество воды в водном резервуаре.
3.Максимальное безопасное напряжение, которое можно подавать к устройству, составляет 20 В.

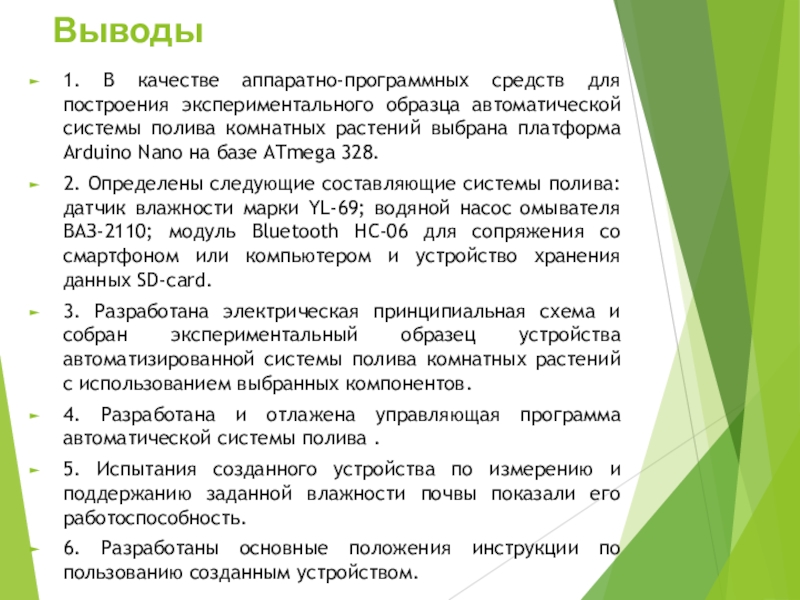

полива комнатных растений выбрана платформа Arduino Nano на базе ATmega 328.
2. Определены следующие составляющие системы полива: датчик влажности марки YL-69; водяной насос омывателя ВАЗ-2110; модуль Bluetooth HC-06 для сопряжения со смартфоном или компьютером и устройство хранения данных SD-card.

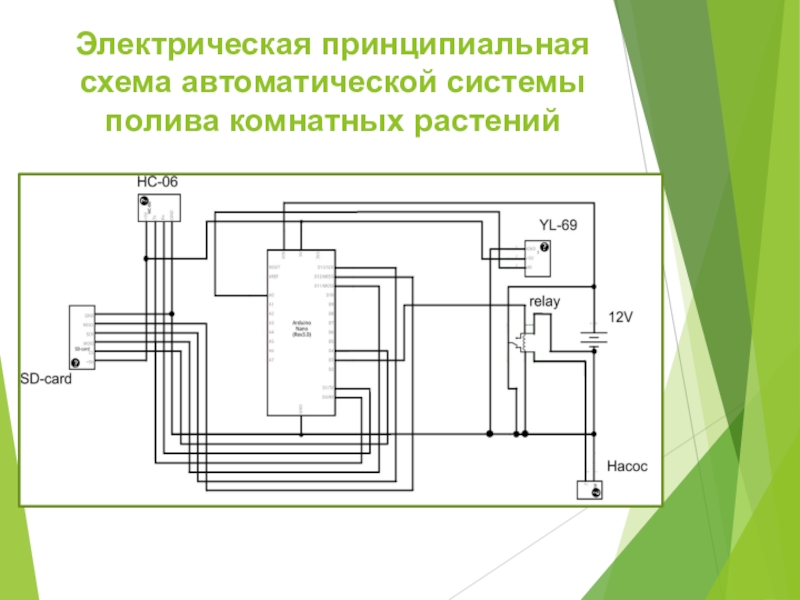

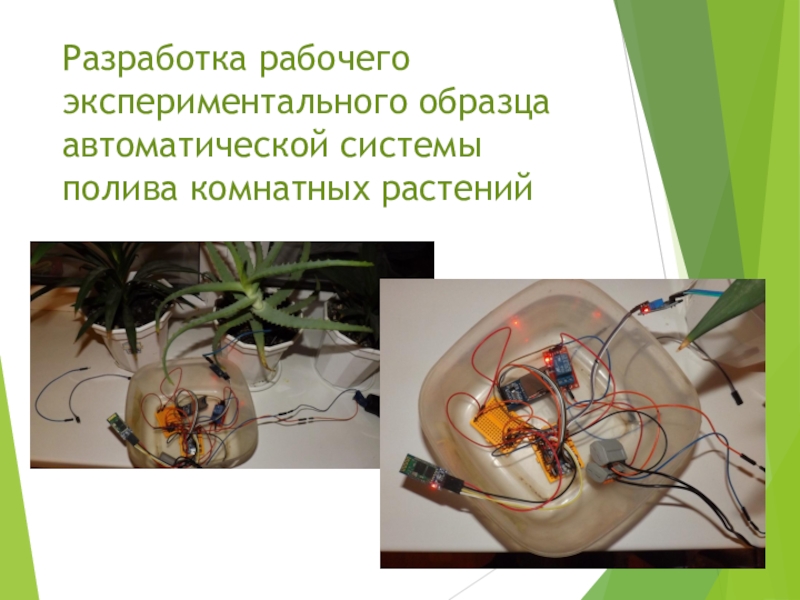

3. Разработана электрическая принципиальная схема и собран экспериментальный образец устройства автоматизированной системы полива комнатных растений с использованием выбранных компонентов.
4. Разработана и отлажена управляющая программа автоматической системы полива .
5. Испытания созданного устройства по измерению и поддержанию заданной влажности почвы показали его работоспособность.
6. Разработаны основные положения инструкции по пользованию созданным устройством.

уровня влажности почвы комнатных растений в автоматическом режиме везде, где это необходимо: в домашних условиях, в различных учреждениях и на производстве.
