Целью работы является исследование общих закономерностей переполяризаии поликристаллических сегнетоэлектриков системы ЦТС в быстро нарастающих сильных электрических полях. Научная новизна результатов работы состоит в том, что определены оптимальные режимы поляризации поликристаллических сегнетоэлектриков при сверхбыстром (микросекундный диапазон) переключении
Слайд 1
Процессы переключения поляризации сегнетокерамики ЦТС – в сильных импульсных электрических полях
Слайд 2

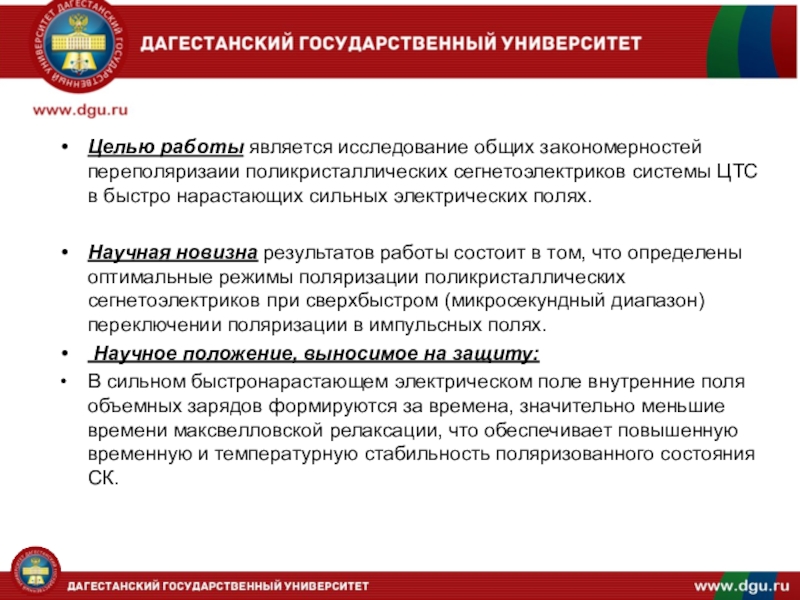

Целью работы является исследование общих закономерностей переполяризаии поликристаллических сегнетоэлектриков системы ЦТС
в быстро нарастающих сильных электрических полях.
Научная новизна результатов работы состоит в том, что определены оптимальные режимы поляризации поликристаллических сегнетоэлектриков при сверхбыстром (микросекундный диапазон) переключении поляризации в импульсных полях.
Научное положение, выносимое на защиту:
В сильном быстронарастающем электрическом поле внутренние поля объемных зарядов формируются за времена, значительно меньшие времени максвелловской релаксации, что обеспечивает повышенную временную и температурную стабильность поляризованного состояния СК.
Научная новизна результатов работы состоит в том, что определены оптимальные режимы поляризации поликристаллических сегнетоэлектриков при сверхбыстром (микросекундный диапазон) переключении поляризации в импульсных полях.
Научное положение, выносимое на защиту:
В сильном быстронарастающем электрическом поле внутренние поля объемных зарядов формируются за времена, значительно меньшие времени максвелловской релаксации, что обеспечивает повышенную временную и температурную стабильность поляризованного состояния СК.

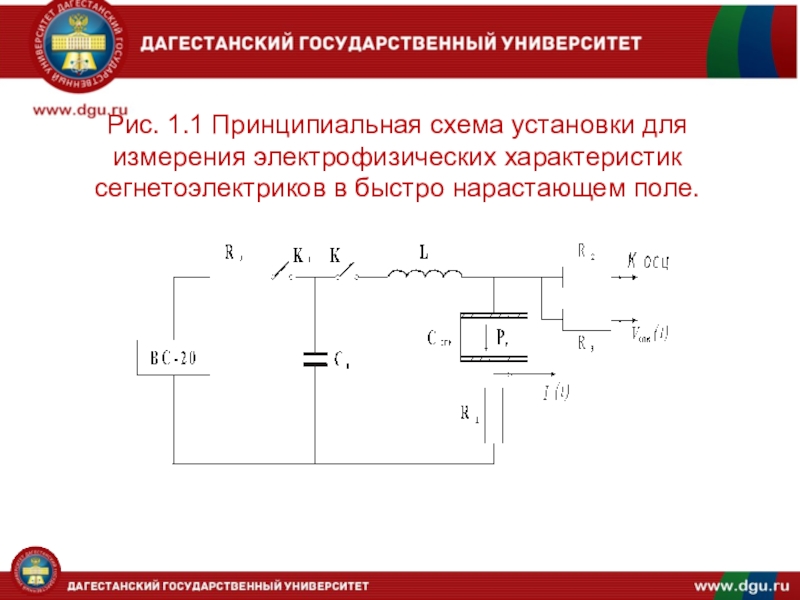

Слайд 3 Рис. 1.1 Принципиальная схема установки для измерения электрофизических характеристик сегнетоэлектриков в
быстро нарастающем поле.

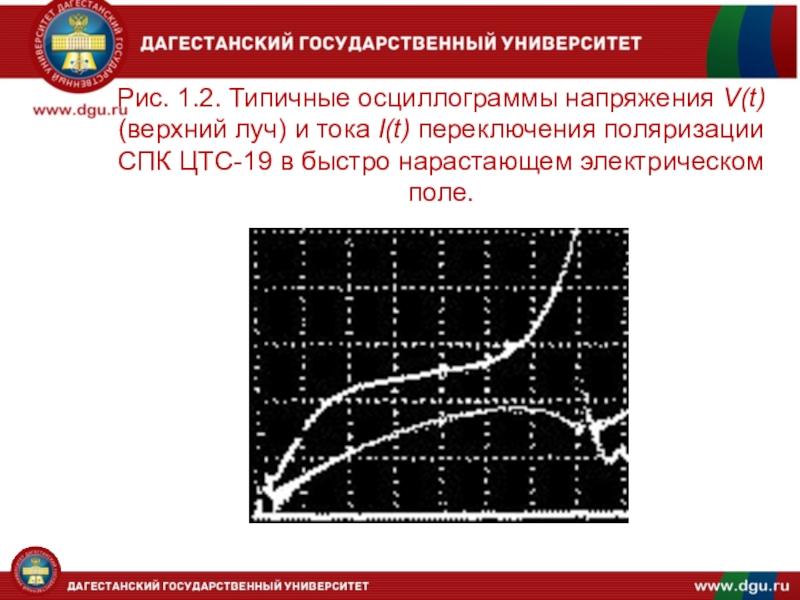

Слайд 4 Рис. 1.2. Типичные осциллограммы напряжения V(t) (верхний луч) и тока I(t)
переключения поляризации СПК ЦТС-19 в быстро нарастающем электрическом поле.
Слайд 6Рис. 1.5. Зависимость степени поляризации СПК ЦТС-19 (∅10х1 мм) от длительности
импульса напряжения при частичной поляризации. Время полной поляризации tп , мкс: 1 – 6, 2 – 11, 3 – 17.

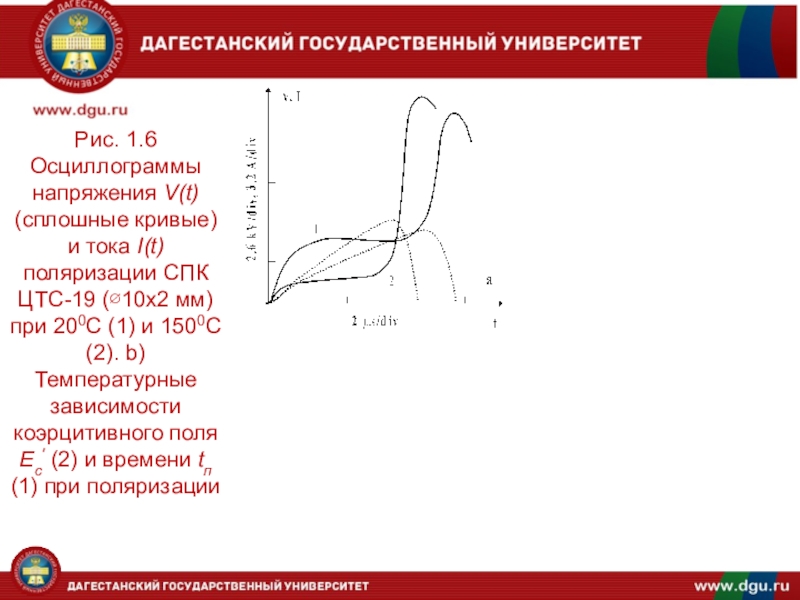

Слайд 7 . Рис. 1.6 Осциллограммы напряжения V(t) (сплошные кривые) и тока I(t) поляризации СПК
ЦТС-19 (∅10х2 мм)
при 200С (1) и 1500С (2). b) Температурные зависимости коэрцитивного поля Ес' (2) и времени tп (1) при поляризации

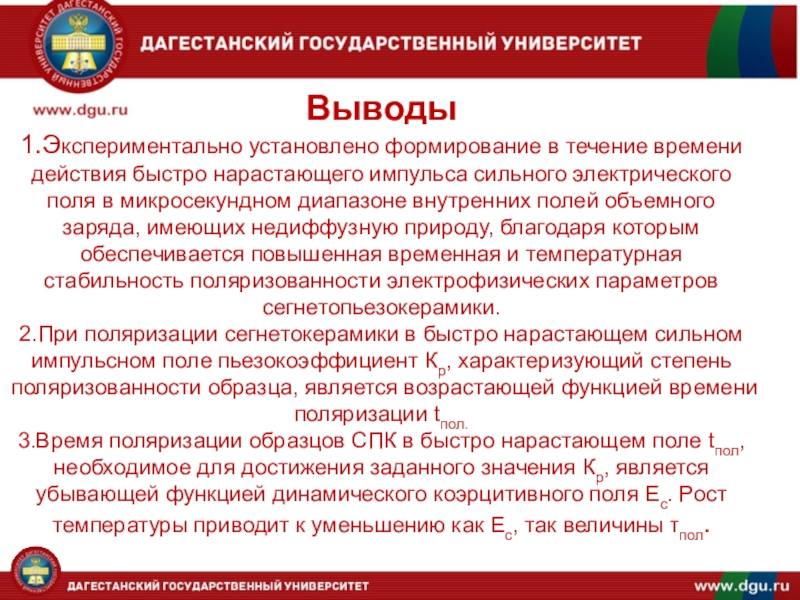

Слайд 8 Выводы 1.Экспериментально установлено формирование в течение времени действия быстро нарастающего импульса сильного
электрического поля в микросекундном диапазоне внутренних полей объемного заряда, имеющих недиффузную природу, благодаря которым обеспечивается повышенная временная и температурная стабильность поляризованности электрофизических параметров сегнетопьезокерамики.
2.При поляризации сегнетокерамики в быстро нарастающем сильном импульсном поле пьезокоэффициент Кр, характеризующий степень поляризованности образца, является возрастающей функцией времени поляризации tпол.
3.Время поляризации образцов СПК в быстро нарастающем поле tпол, необходимое для достижения заданного значения Кр, является убывающей функцией динамического коэрцитивного поля Ес. Рост температуры приводит к уменьшению как Ес, так величины τпол.
