Презентация, доклад проекта ЭКСПО-2017
Содержание
- 1. Презентация проекта ЭКСПО-2017
- 2. Зарядка аккумулятора
- 3. проблема универсального зарядного устройства, способного заряжать аккумуляторы

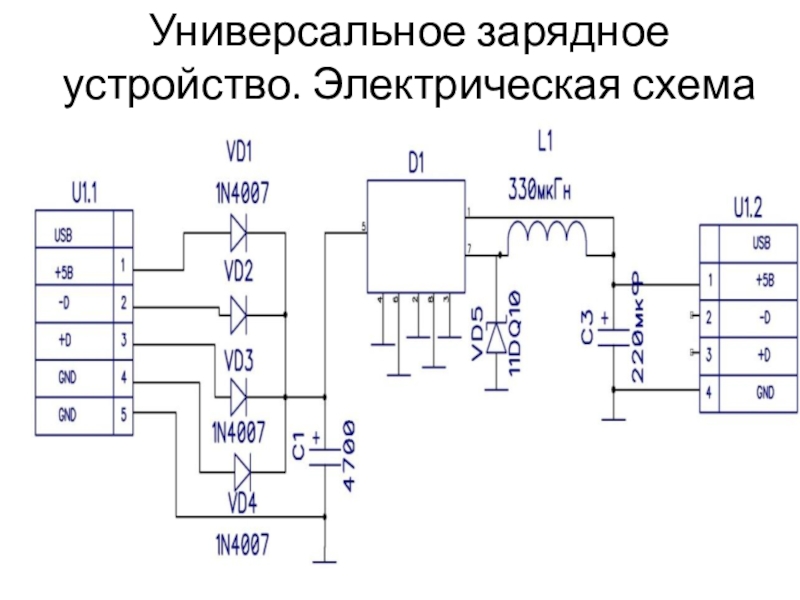

- 4. Универсальное зарядное устройство. Электрическая схема
- 5. Универсальное зарядное устройство
- 6. Схема подключения и проверки зарядного устройства
- 7. Вольт – вольтная характеристика при входном постоянном токеВольт – вольтная характеристика при входном переменном токе

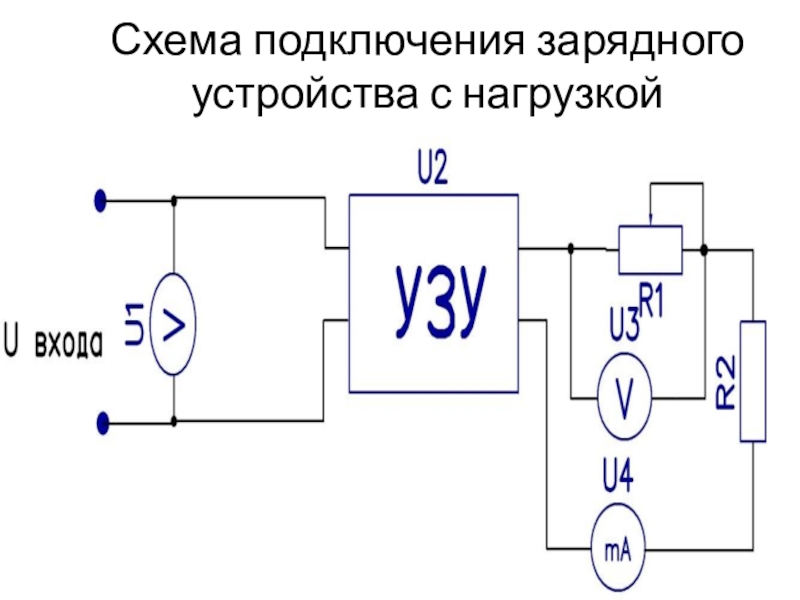

- 8. Схема подключения зарядного устройства с нагрузкой
- 9. Нагрузочная характеристика при входном напряжении в 5 ВольтНагрузочная характеристика при входном напряжении в 7 Вольт
- 10. Нагрузочная характеристика при входном напряжении в 9 ВольтНагрузочная характеристика при входном напряжении в 13 Вольт
- 11. Зарядка сотового телефона с помощью солнечной батареи

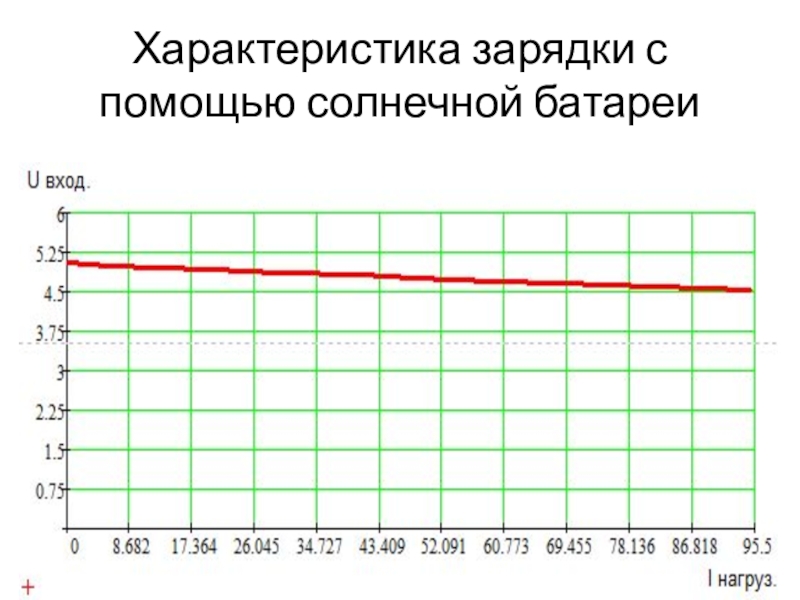

- 12. Характеристика зарядки с помощью солнечной батареи
- 13. Зарядка сотового телефона с помощью ветрогенератора
- 14. Характеристика зарядки с помощью ветрогенератора

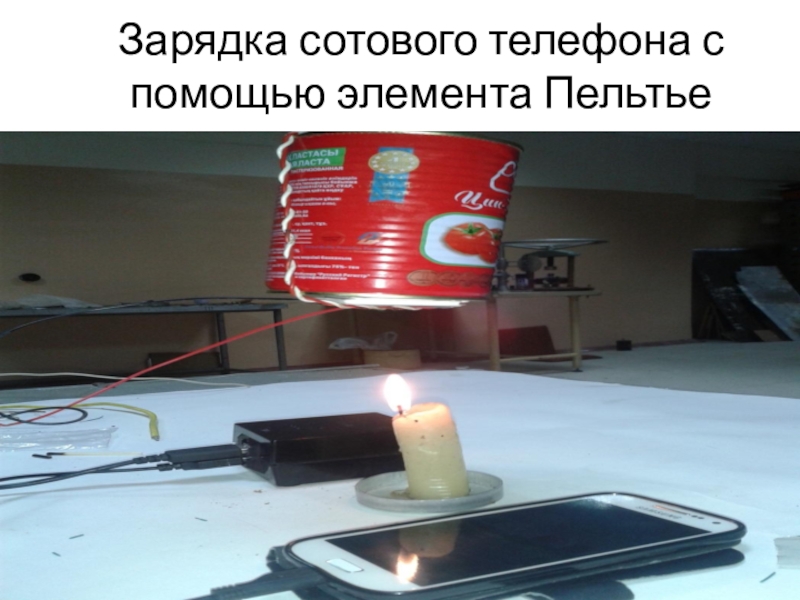

- 15. Зарядка сотового телефона с помощью элемента Пельтье
- 16. Характеристика зарядки с помощью элемента Пельтье
- 17. ВыводИзготовлено и испытанно устройство для зарядки аккумуляторов
- 18. Спасибо за внимание!
Зарядка аккумулятора
Слайд 1Исследования способов зарядки химических источников питания электронной аппаратуры при отсутствии электрической
сети

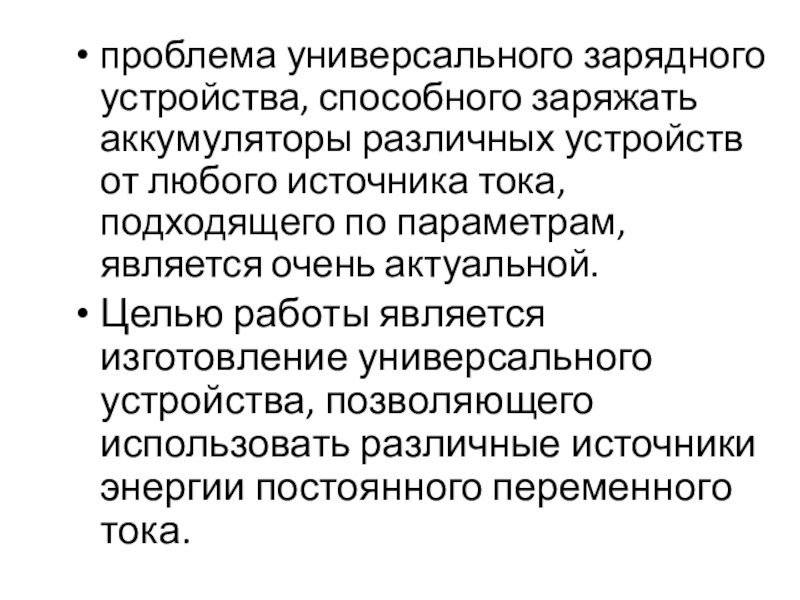

Слайд 3проблема универсального зарядного устройства, способного заряжать аккумуляторы различных устройств от любого
источника тока, подходящего по параметрам, является очень актуальной.
Целью работы является изготовление универсального устройства, позволяющего использовать различные источники энергии постоянного переменного тока.
Целью работы является изготовление универсального устройства, позволяющего использовать различные источники энергии постоянного переменного тока.
Слайд 7Вольт – вольтная характеристика при входном постоянном токе
Вольт – вольтная характеристика
при входном переменном токе

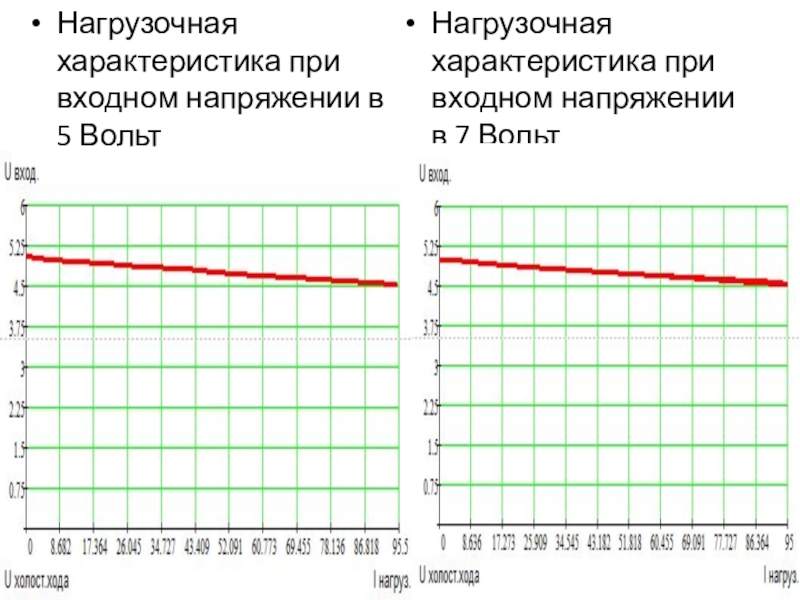

Слайд 9Нагрузочная характеристика при входном напряжении в 5 Вольт
Нагрузочная характеристика при входном
напряжении в 7 Вольт
Слайд 10Нагрузочная характеристика при входном напряжении в 9 Вольт
Нагрузочная характеристика при входном
напряжении в 13 Вольт
Слайд 17Вывод
Изготовлено и испытанно устройство для зарядки аккумуляторов в отсутствии электрической сети.
Это
устройство имеет несложную конструкцию
Использованы современные, недорогие и общедоступные компоненты
Использованы современные, недорогие и общедоступные компоненты
