Правило Ленца. Явление самоиндукции. Энергия магнитного поля.

Слайд 1 Автономное образовательное учреждение начального профессионального учреждения г.Новохопёрска Правило Ленца. Явление самоиндукции. Энергия

магнитного поля. Автор: Кравцова М.В Предмет: физика Учебник: Генденштейн Л.Э., Дик Ю.И.
Автономное образовательное учреждение начального профессионального учреждения г.Новохопёрска Правило Ленца.  Явление самоиндукции.  Энергия магнитного поля.

Слайд 2Правило Ленца. Явление самоиндукции. Энергия магнитного поля.

Правило Ленца.  Явление самоиндукции.  Энергия магнитного поля.

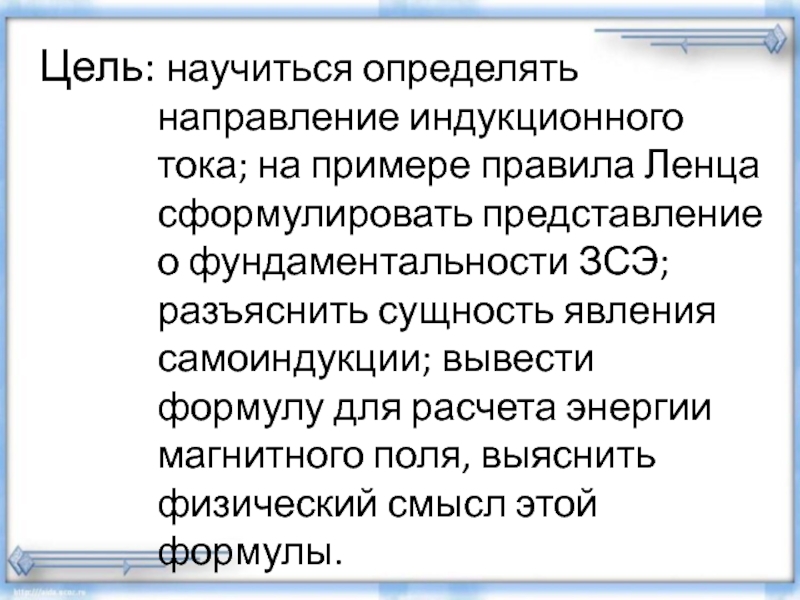

Слайд 3Цель: научиться определять направление индукционного тока; на примере правила Ленца сформулировать

представление о фундаментальности ЗСЭ; разъяснить сущность явления самоиндукции; вывести формулу для расчета энергии магнитного поля, выяснить физический смысл этой формулы.
Цель: научиться определять направление индукционного тока; на примере правила Ленца сформулировать представление о фундаментальности ЗСЭ; разъяснить сущность

Слайд 41. Направление индукционного тока. 2. Правило Ленца и ЗСЭ. 3. Явление самоиндукции. 4. ЭДС

самоиндукции. 5. Индуктивность. 6. Применение и учет самоиндукции в технике. 7. Энергия магнитного поля тока.
1. Направление индукционного тока. 2. Правило Ленца и ЗСЭ. 3. Явление самоиндукции. 4. ЭДС самоиндукции. 5. Индуктивность.

Слайд 5Направление индукционного тока
Вспомним опыт Фарадея: направление отклонения стрелки амперметра (а значит,

и направление тока) может быть различным.
Направление индукционного токаВспомним опыт Фарадея: направление отклонения стрелки амперметра (а значит, и направление тока) может быть различным.

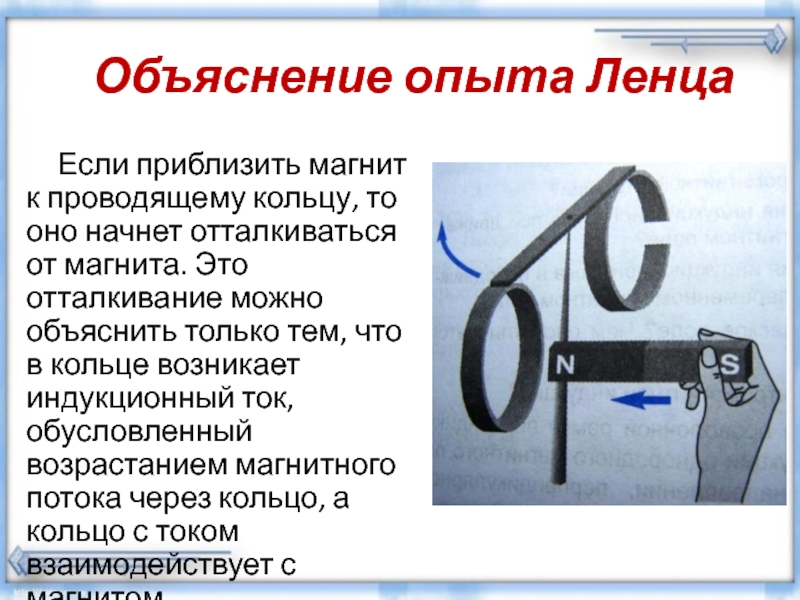

Слайд 6 Объяснение опыта Ленца
Если приблизить магнит к проводящему кольцу, то

оно начнет отталкиваться от магнита. Это отталкивание можно объяснить только тем, что в кольце возникает индукционный ток, обусловленный возрастанием магнитного потока через кольцо, а кольцо с током взаимодействует с магнитом.
Объяснение опыта ЛенцаЕсли приблизить магнит к проводящему кольцу, то оно начнет отталкиваться от магнита. Это

Слайд 7Правило Ленца и ЗСЭ
Если магнитный поток через

контур возрастает, то направление индукционного тока в контуре таково, что вектор магнитной индукции созданного этим током поля направлен противоположно вектору магнитной индукции внешнего магнитного поля.
Если магнитный поток через контур уменьшается, то направление индукционного тока таково, что вектор магнитной индукции созданного этим током поля сонаправлен вектору магнитной индукции внешнего поля.
Правило Ленца и ЗСЭ    Если магнитный поток через контур возрастает, то направление индукционного тока

Слайд 8Правило Ленца: индукционный ток имеет такое направление, что созданный им магнитный

поток всегда стремится скомпенсировать то изменение магнитного потока, которое вызвало данный ток.
Правило Ленца является следствием закона сохранения энергии.
Правило Ленца: индукционный ток имеет такое направление, что созданный им магнитный поток всегда стремится скомпенсировать то изменение

Слайд 9Парение магнита над сверхпроводящей чашей
Магнит падает; возникает переменное магнитное

поле; возникает вихревое электрическое поле; в сверхпроводнике возникают незатухающие кольцевые токи; согласно правилу Ленца направление этих токов таково, что магнит отталкивается от сверхпроводника; магнит «парит» над чашей.
Парение магнита над сверхпроводящей чашей  Магнит падает; возникает переменное магнитное поле; возникает вихревое электрическое поле; в

Слайд 10В чем заключается явление ЭМИ?
Если в цепи, содержащей замкнутый

контур (катушку) менять силу тока, то в самом контуре возникнет ещё и индукционный ток. Этот ток также будет подчиняться правилу Ленца.
В чем заключается явление ЭМИ?  Если в цепи, содержащей замкнутый контур (катушку) менять силу тока, то

Слайд 11Явление самоиндукции
При замыкании цепи с катушкой определенное

значение силы тока устанавливается лишь спустя некоторое время.
Явление самоиндукции    При замыкании цепи с катушкой определенное значение силы тока устанавливается лишь спустя

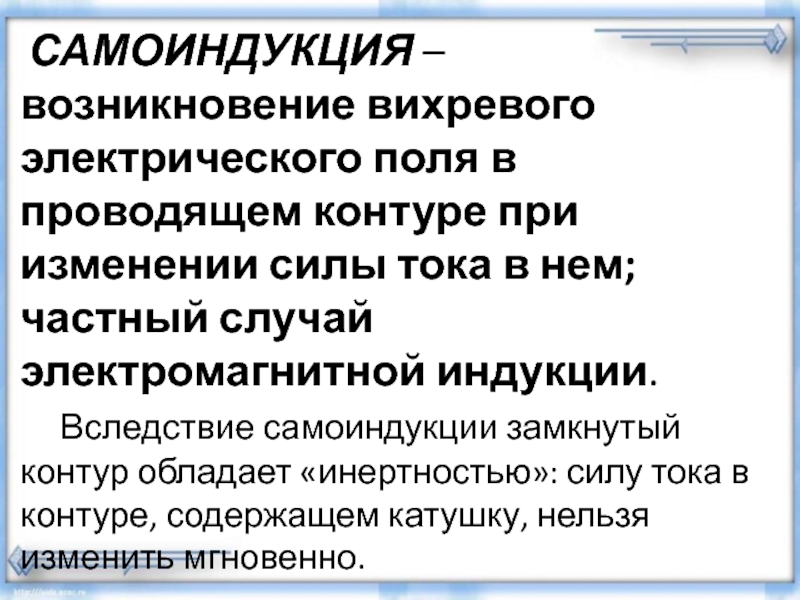

Слайд 12 САМОИНДУКЦИЯ – возникновение вихревого электрического поля в проводящем контуре при

изменении силы тока в нем; частный случай электромагнитной индукции. Вследствие самоиндукции замкнутый контур обладает «инертностью»: силу тока в контуре, содержащем катушку, нельзя изменить мгновенно.



САМОИНДУКЦИЯ – возникновение вихревого электрического поля в проводящем контуре при изменении силы тока в нем; частный

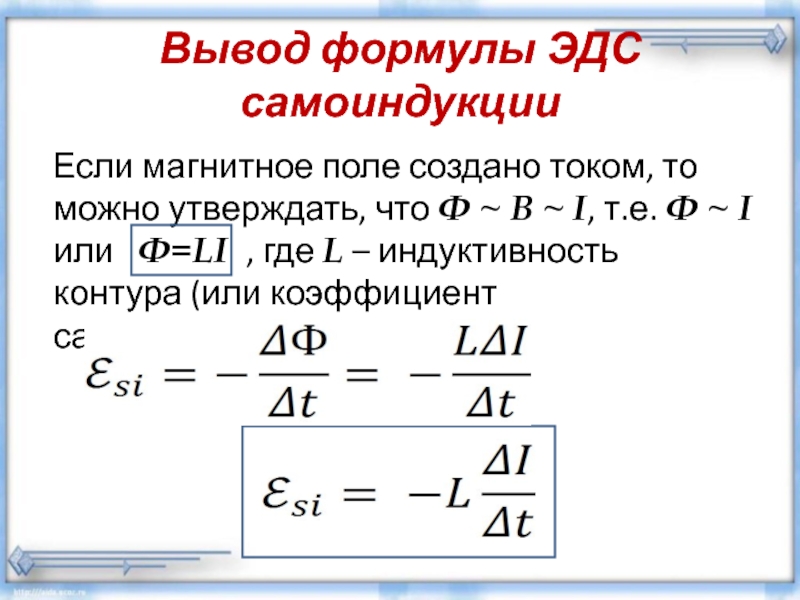

Слайд 13Вывод формулы ЭДС самоиндукции
Если магнитное поле создано током, то можно

утверждать, что Ф ~ В ~ I, т.е. Ф ~ I или Ф=LI , где L – индуктивность контура (или коэффициент самоиндукции). Тогда







Вывод формулы ЭДС самоиндукции Если магнитное поле создано током, то можно утверждать, что Ф ~ В ~

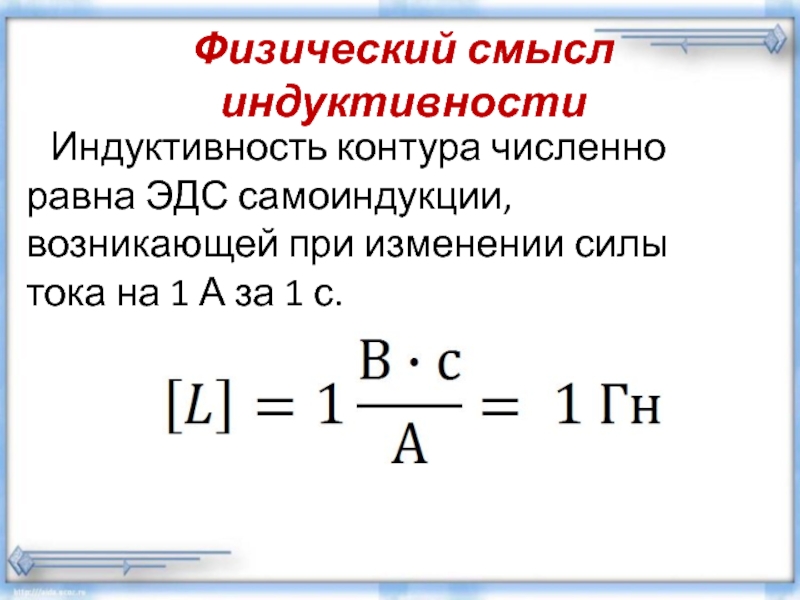

Слайд 14Физический смысл индуктивности
Индуктивность контура численно равна ЭДС самоиндукции, возникающей при изменении

силы тока на 1 А за 1 с.



Физический смысл индуктивностиИндуктивность контура численно равна ЭДС самоиндукции, возникающей при изменении силы тока на 1 А за

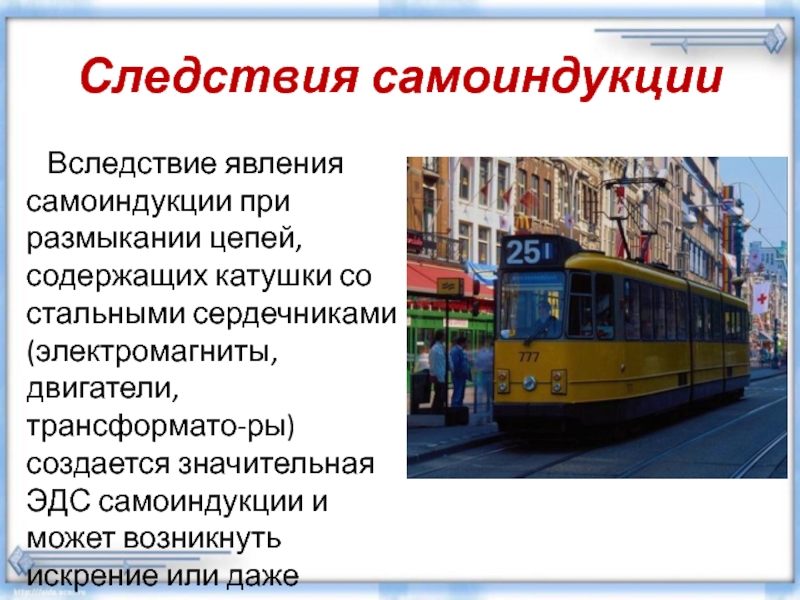

Слайд 15Следствия самоиндукции
Вследствие явления самоиндукции при размыкании цепей, содержащих катушки

со стальными сердечниками (электромагниты, двигатели, трансформато-ры) создается значительная ЭДС самоиндукции и может возникнуть искрение или даже дуговой разряд.
Следствия самоиндукции  Вследствие явления самоиндукции при размыкании цепей, содержащих катушки со стальными сердечниками (электромагниты, двигатели, трансформато-ры)

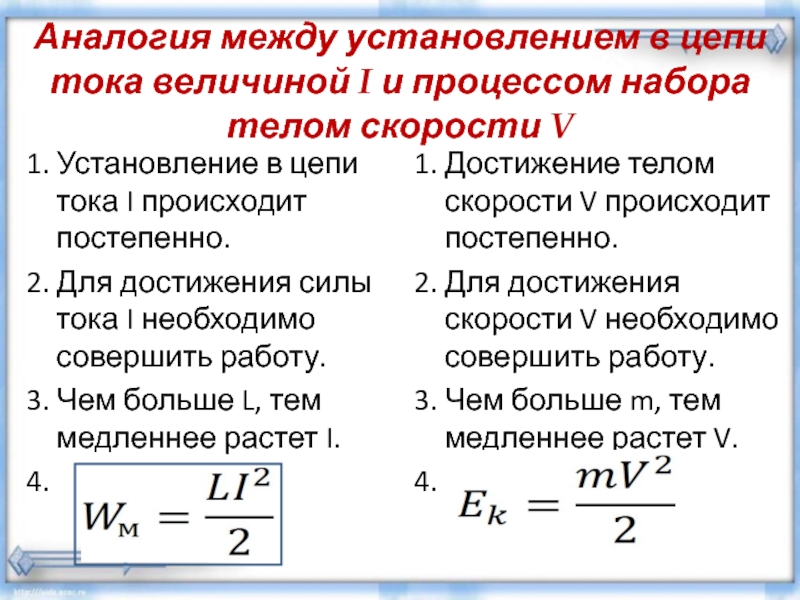

Слайд 16Аналогия между установлением в цепи тока величиной I и процессом набора

телом скорости V

1. Установление в цепи тока I происходит постепенно.
2. Для достижения силы тока I необходимо совершить работу.
3. Чем больше L, тем медленнее растет I.
4.

1. Достижение телом скорости V происходит постепенно.
2. Для достижения скорости V необходимо совершить работу.
3. Чем больше m, тем медленнее растет V.
4.




Аналогия между установлением в цепи  тока величиной I и процессом набора телом скорости V 1. Установление

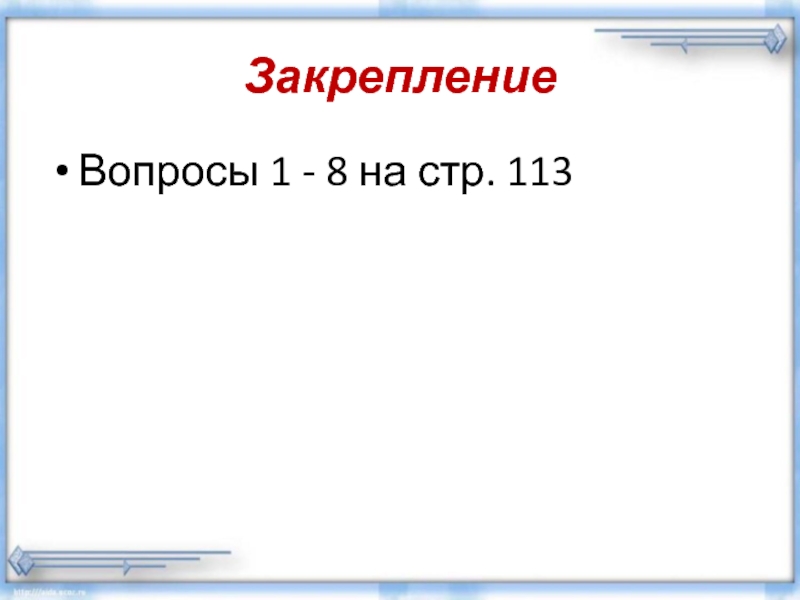

Слайд 17Закрепление
Вопросы 1 - 8 на стр. 113

ЗакреплениеВопросы 1 - 8 на стр. 113

Слайд 18Домашнее задание
§ 15
Ст. № 1146, 1153, 1157
По желанию - презентация

«Как устранить нежелательную самоиндукцию при размыкании цепи?»

Домашнее задание§ 15Ст. № 1146, 1153, 1157По желанию - презентация  «Как устранить нежелательную самоиндукцию при размыкании

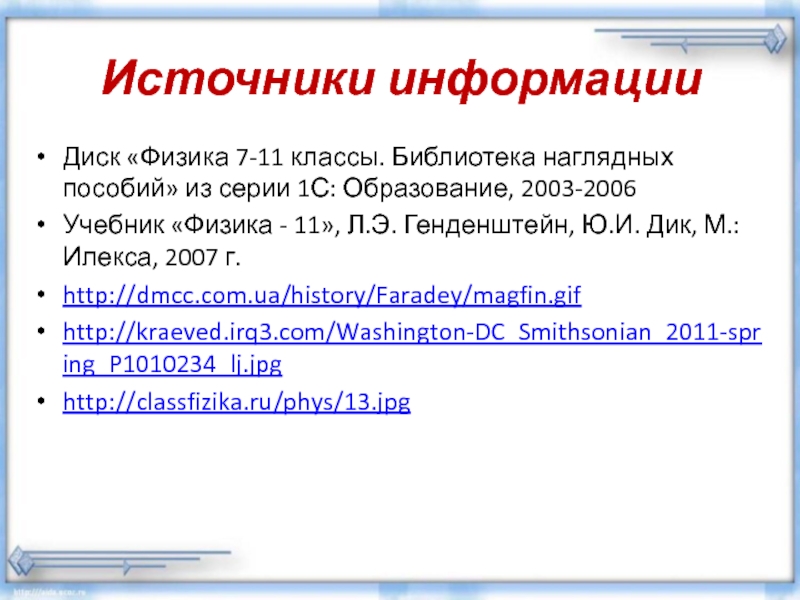

Слайд 19Источники информации
Диск «Физика 7-11 классы. Библиотека наглядных пособий» из серии 1С:

Образование, 2003-2006
Учебник «Физика - 11», Л.Э. Генденштейн, Ю.И. Дик, М.: Илекса, 2007 г.
http://dmcc.com.ua/history/Faradey/magfin.gif
http://kraeved.irq3.com/Washington-DC_Smithsonian_2011-spring_P1010234_lj.jpg
http://classfizika.ru/phys/13.jpg
Источники информацииДиск «Физика 7-11 классы. Библиотека наглядных пособий» из серии 1С: Образование, 2003-2006Учебник «Физика - 11», Л.Э.
