Презентация, доклад к лабораторному занятию по физике ИССЛЕДОВАНИЕ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ МЕТОДОМ ЗОНДА

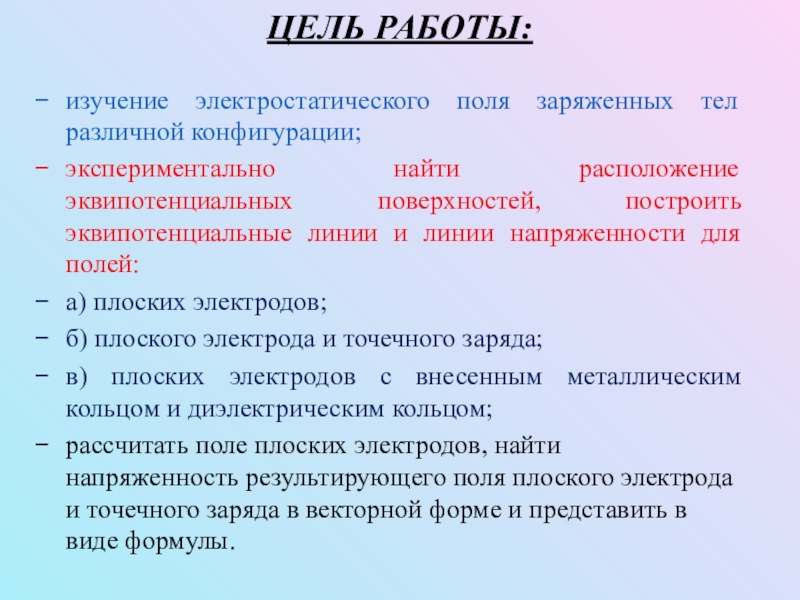

эквипотенциальных поверхностей, построить эквипотенциальные линии и линии напряженности для полей:
а) плоских электродов;
б) плоского электрода и точечного заряда;
в) плоских электродов с внесенным металлическим кольцом и диэлектрическим кольцом;
рассчитать поле плоских электродов, найти напряженность результирующего поля плоского электрода и точечного заряда в векторной форме и представить в виде формулы.

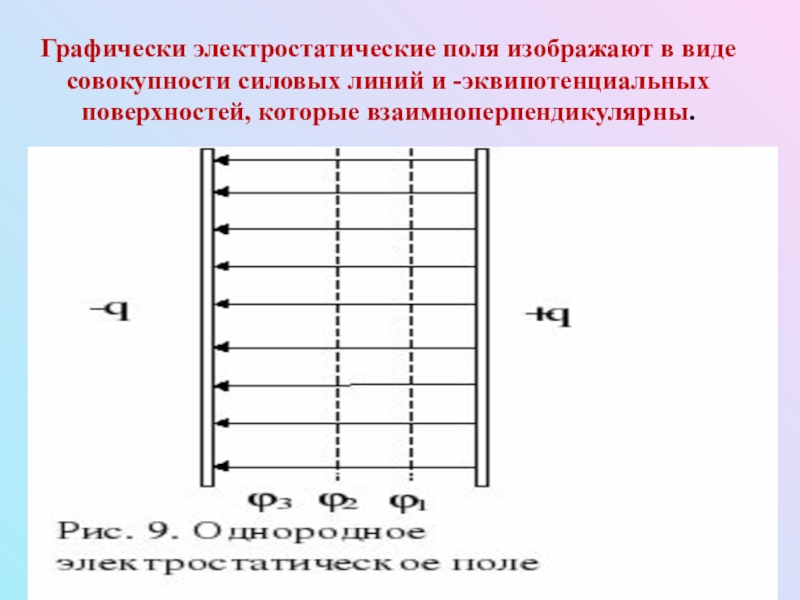

поверхностей, которые взаимноперпендикулярны.

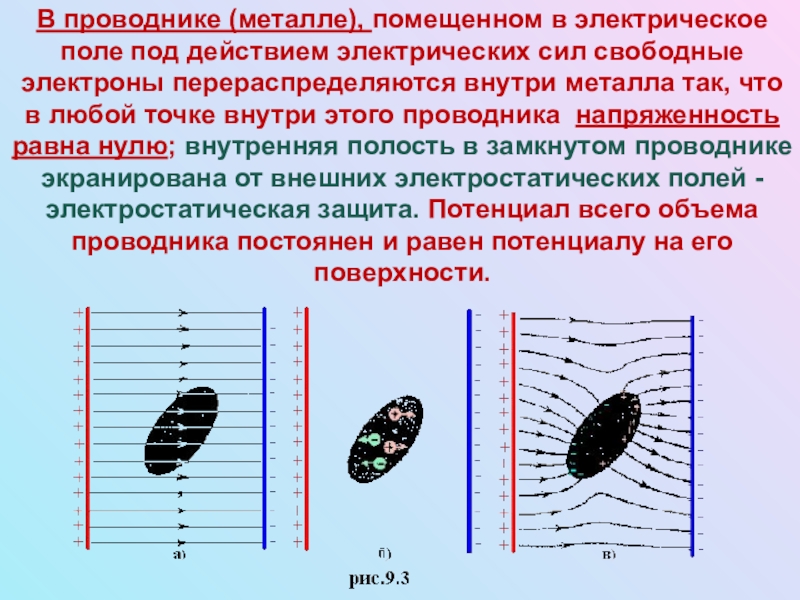

свободные электроны перераспределяются внутри металла так, что в любой точке внутри этого проводника напряженность равна нулю; внутренняя полость в замкнутом проводнике экранирована от внешних электростатических полей -электростатическая защита. Потенциал всего объема проводника постоянен и равен потенциалу на его поверхности.

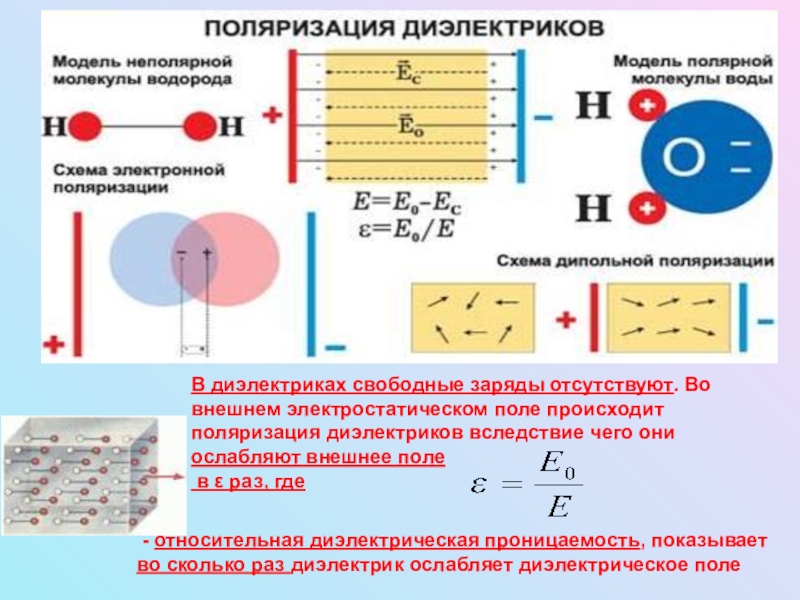

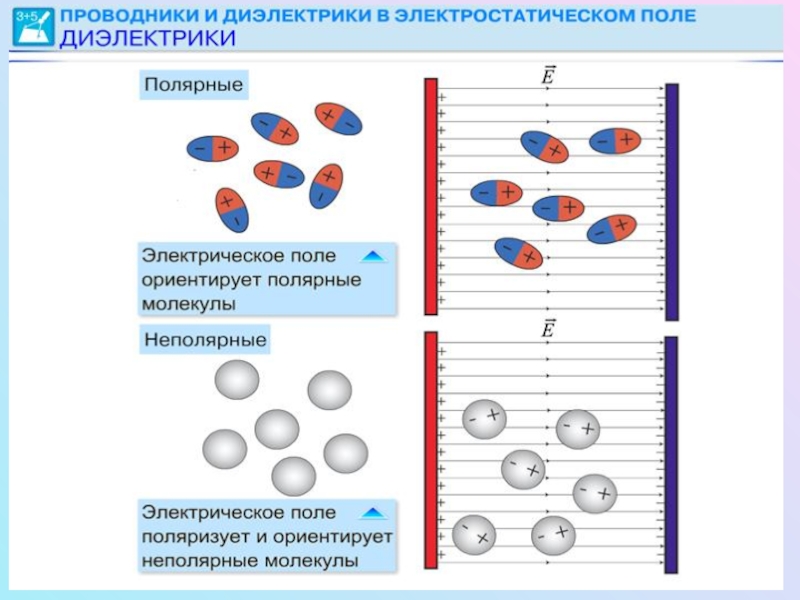

диэлектриков вследствие чего они ослабляют внешнее поле
в ε раз, где

- относительная диэлектрическая проницаемость, показывает во сколько раз диэлектрик ослабляет диэлектрическое поле

30В.
Зонды.
Металлическое кольцо.
Кольцо из диэлектрика.

ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА

электродов.
Найти распределение эквипотенциальных поверхностей.
Полученную картину достроить картиной силовых линий.
Перенести рисунок в журнал отчетов.
Пользуясь данными эксперимента, рассчитать напряженность электрического поля для двух точек. Произвести для этого необходимые измерения.
ΔφАВ = (В) ΔХАВ =
ΔφCD = (В) ΔХCD =
где Δφ - разность потенциалов двух точек, лежащих на разных эквипотенциальных поверхностях, находящихся на расстоянии ΔХ друг от друга.
Е = ; Е1 = ... ( ) ; Е2 = ... ( ) ;
Еср = ... ( ) ;
Для данного электрического поля вычислить:
σ = ε ε0 Е = ... (Кл/м2) - поверхностная плотность заряда, где ε = 81 (для воды),
ε0 = 8,85 · 10-12 (Ф/м) - электрическая постоянная;
D = σ = ... (Кл/м2) - вектор электрической индукции;
... (Дж/м3) - объемная плотность энергии электрического поля.

6) Сделать вывод.

с металлическим кольцом посередине.

Найти распределение эквипотенциальных поверхностей электрического поля.
Измерить внутри кольца Δφ = ....(В).
Достроить картину силовыми линиями и рисунок перенести в журнал отчетов.
Сделать вывод

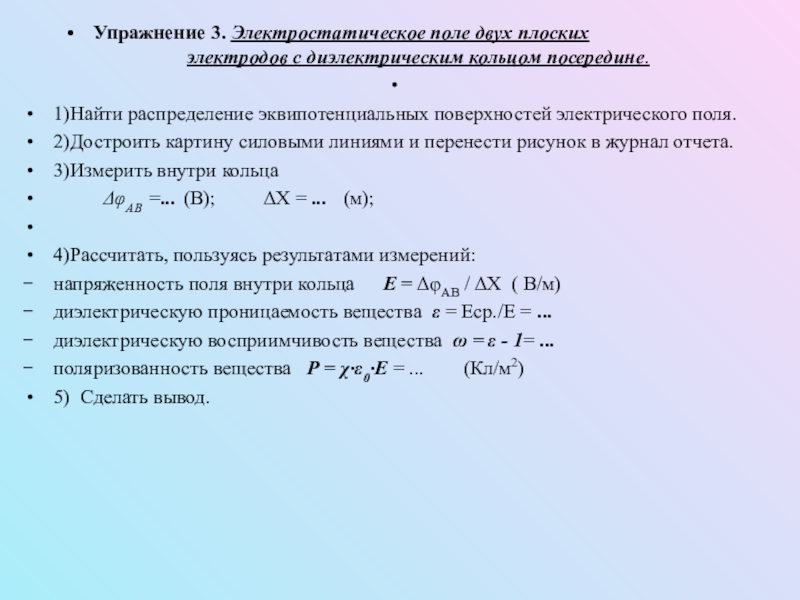

с диэлектрическим кольцом посередине.

1)Найти распределение эквипотенциальных поверхностей электрического поля.
2)Достроить картину силовыми линиями и перенести рисунок в журнал отчета.
3)Измерить внутри кольца
ΔφАВ =... (В); ΔХ = ... (м);

4)Рассчитать, пользуясь результатами измерений:
напряженность поля внутри кольца Е = ΔφАВ / ΔХ ( В/м)
диэлектрическую проницаемость вещества ε = Еср./Е = ...
диэлектрическую восприимчивость вещества ω = ε - 1= ...
поляризованность вещества Р = χ·ε0·Е = ... (Кл/м2)
5) Сделать вывод.

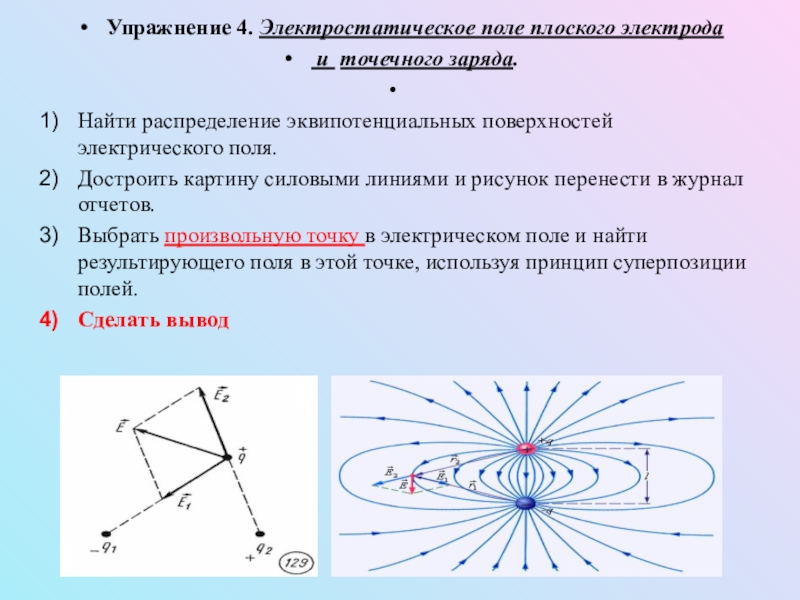

поверхностей электрического поля.
Достроить картину силовыми линиями и рисунок перенести в журнал отчетов.
Выбрать произвольную точку в электрическом поле и найти результирующего поля в этой точке, используя принцип суперпозиции полей.
Сделать вывод
