Презентация, доклад по теме Закон Ома физика 8 класс

Были изучены величины I – Сила токаU - НапряжениеR - Сопротивление

Слайд 1ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ

ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ

Слайд 2Были изучены величины
I – Сила тока
U - Напряжение
R - Сопротивление

Были изучены величины I – Сила токаU - НапряжениеR - Сопротивление

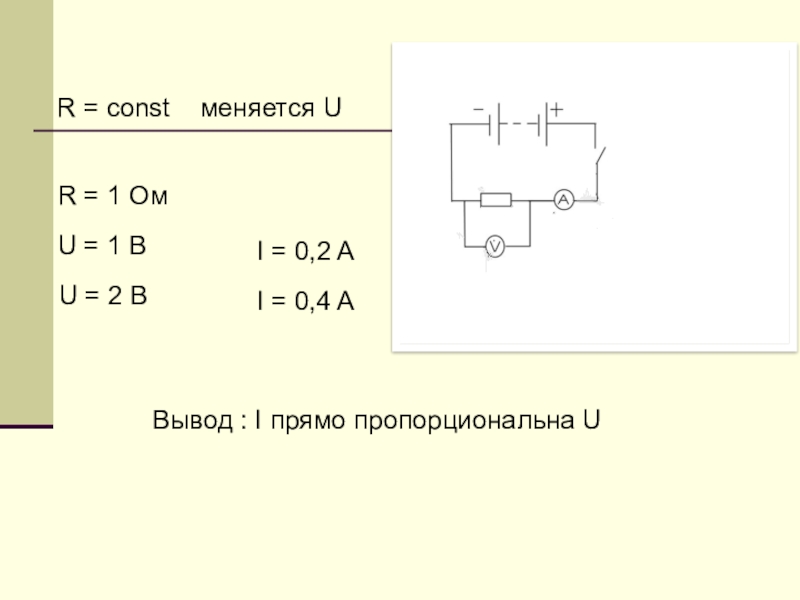

Слайд 3R = const меняется U

Вывод : I прямо пропорциональна U

U = 2 B

U = 1 B

R = 1 Oм

I = 0,2 A

I = 0,4 A

R = const  меняется U         Вывод : I

Слайд 4U = const меняется R
Вывод : I обратно пропорциональна R
U

= 2 B

R = 1 Ом

R = 2 Oм

I = 0,4 A

I = 0,2 A

U = const  меняется RВывод : I обратно пропорциональна RU = 2 BR = 1 ОмR

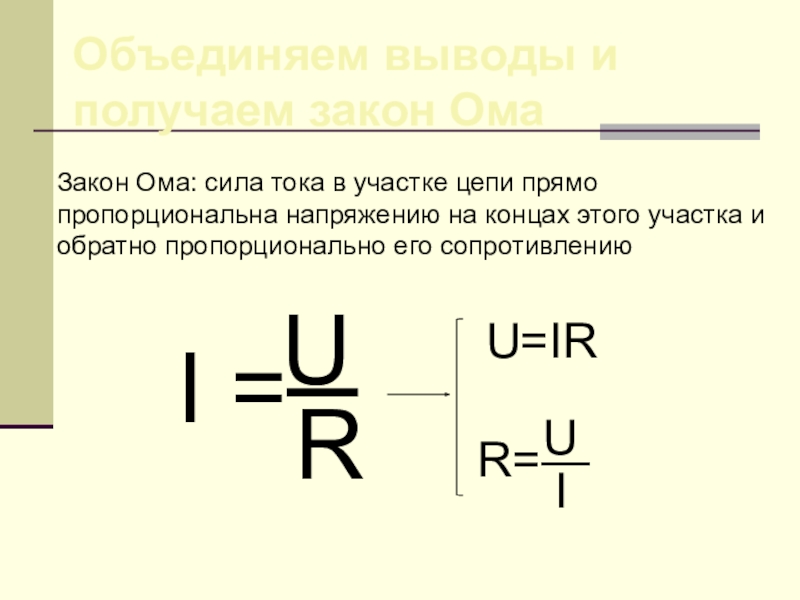

Слайд 5Объединяем выводы и получаем закон Ома
I =─
Закон Ома: сила тока

в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорционально его сопротивлению

U

R

U=IR

R=—

U

I


Объединяем выводы и получаем закон ОмаI =─ Закон Ома: сила тока в участке цепи прямо пропорциональна напряжению

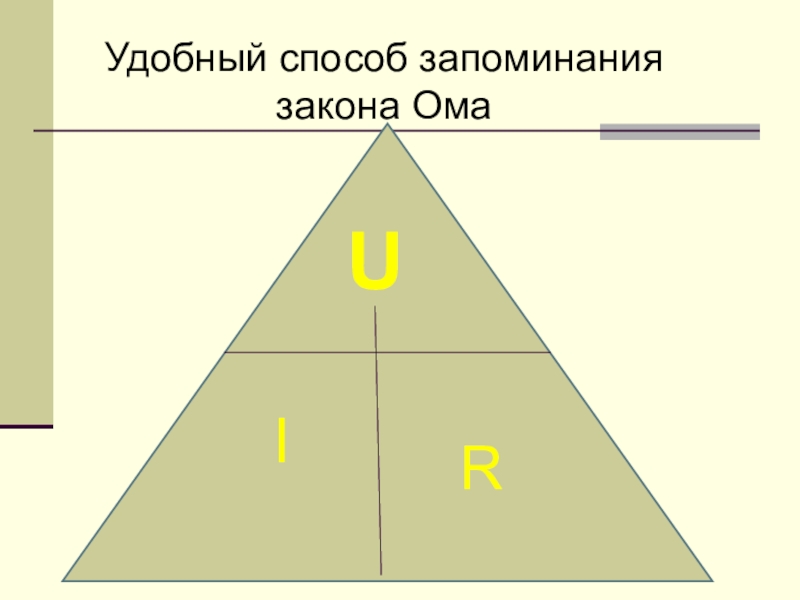

Слайд 6 R
U
I
Удобный способ

запоминания закона Ома
RUIУдобный способ запоминания закона Ома

Слайд 7При неизменном напряжении, сила тока обратно пропорциональна сопротивлению участка цепи: I~1/R,

U= const.

Примечание: При малых сопротивлениях значение силы тока резко растет, что приводит к нагреванию проводника. Это явление называется коротким замыканием. Короткое замыкание - причина бытового пожара.

При неизменном напряжении, сила тока обратно пропорциональна сопротивлению участка цепи: I~1/R, U= const. Примечание: При малых сопротивлениях

Слайд 8
При неизменном сопротивлении сила тока на участке цепи прямо пропорциональна напряжению

на концах участка цепи: I ~ U, R= const

При неизменном сопротивлении сила тока на участке цепи прямо пропорциональна напряжению на концах участка цепи: I ~

Слайд 9Задача 1
Чему равна сила тока в электрической лампе карманного фонаря, если

сопротивление нити накала 15,4 Ом и лампа подключена к батарейке напряжением 2,31 В
Задача 1Чему равна сила тока в электрической лампе карманного фонаря, если сопротивление нити накала 15,4 Ом и

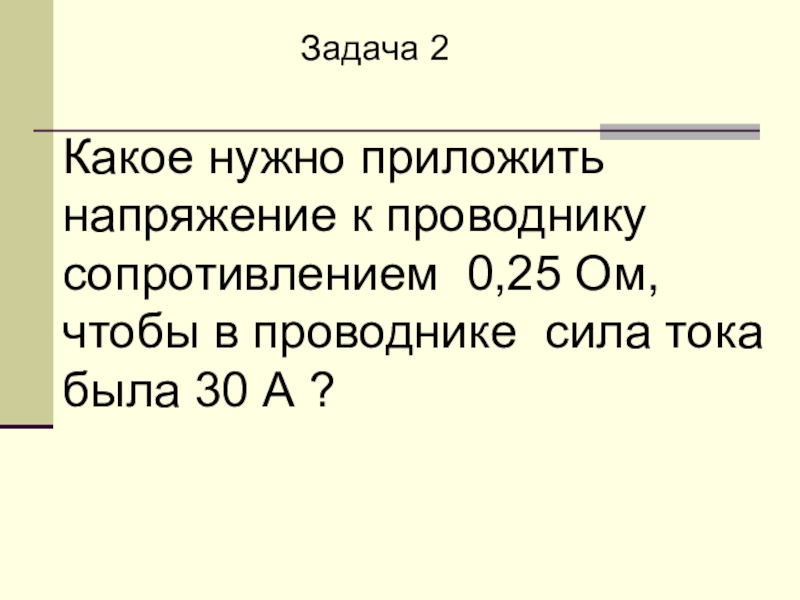

Слайд 10Задача 2
Какое нужно приложить напряжение к проводнику сопротивлением 0,25 Ом,

чтобы в проводнике сила тока была 30 А ?
Задача 2 Какое нужно приложить напряжение к проводнику сопротивлением 0,25 Ом, чтобы в проводнике сила тока была

Слайд 11Дано :

Решение :
R=0,25 Ом

I=30A

Найти : U=?
Ответ :U=7,5 В
Дано :            Решение :R=0,25 Ом

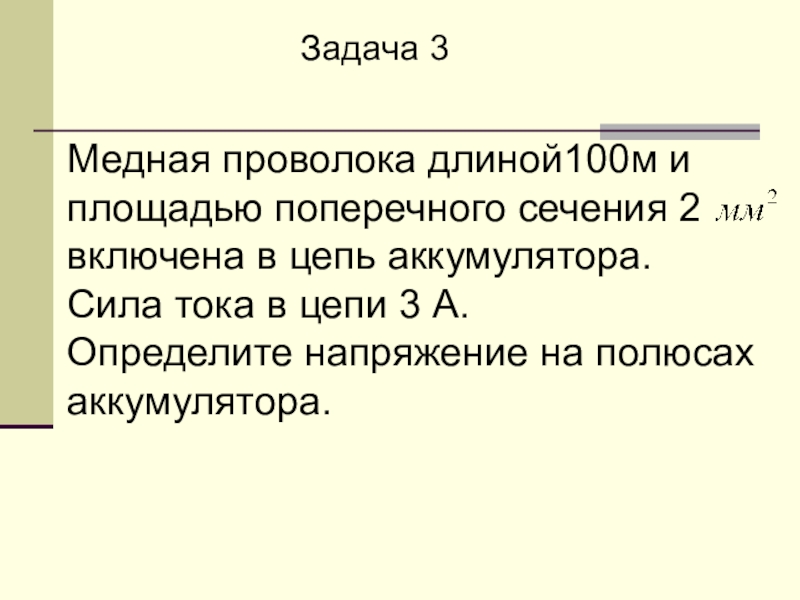

Слайд 12Задача 3
Медная проволока длиной100м и площадью поперечного сечения 2 включена в

цепь аккумулятора. Сила тока в цепи 3 А.
Определите напряжение на полюсах аккумулятора.
Задача 3Медная проволока длиной100м и площадью поперечного сечения 2 включена в цепь аккумулятора. Сила тока в цепи

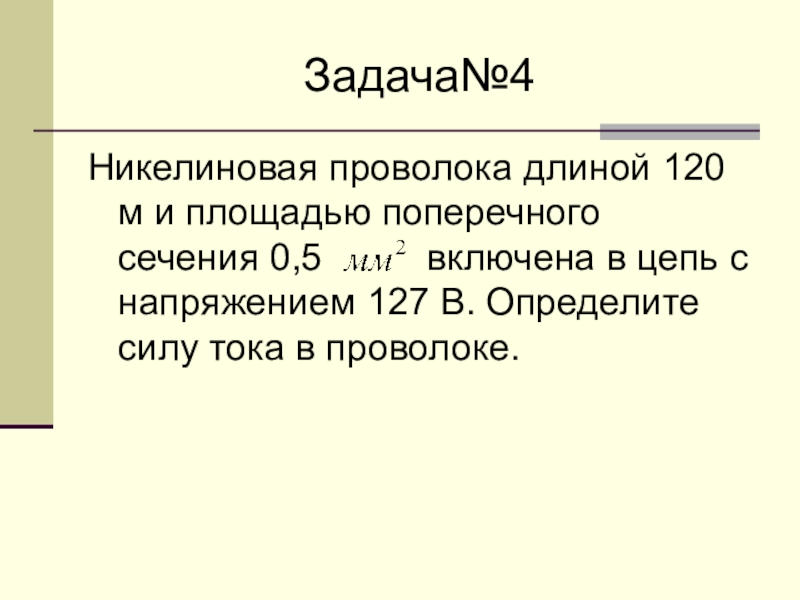

Слайд 13Задача№4
Никелиновая проволока длиной 120 м и площадью поперечного сечения 0,5

включена в цепь с напряжением 127 В. Определите силу тока в проволоке.
Задача№4Никелиновая проволока длиной 120 м и площадью поперечного сечения 0,5     включена в цепь

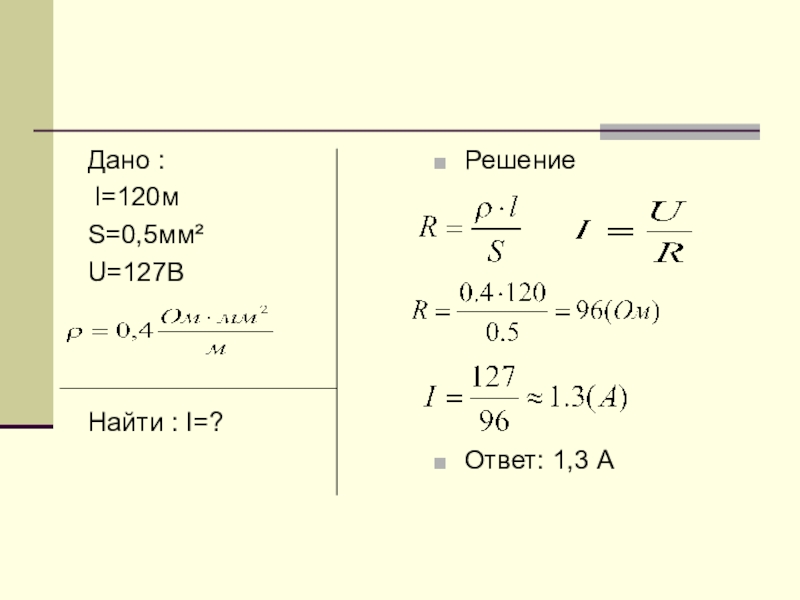

Слайд 14Дано :
l=120м


S=0,5мм²
U=127В



Найти : I=?


Решение







Ответ: 1,3 А







Дано :        l=120м       S=0,5мм²

Слайд 15Задание на дом :
§ 44 выучить
Упражнение №19(1,2,3)
Повторить § 45

Задание на дом :§ 44 выучитьУпражнение №19(1,2,3)Повторить § 45
