Презентация, доклад по физике на тему: Линзы
Содержание
- 1. Презентация по физике на тему: Линзы
- 2. Линза – это оптически прозрачное тело, ограниченное сферическими поверхностями

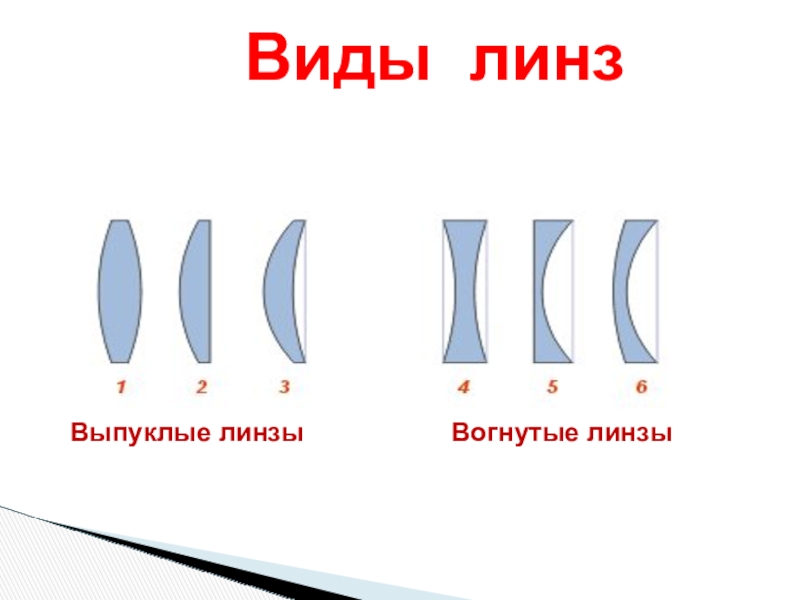

- 3. Виды линзВогнутые линзы Выпуклые линзы
- 4. Выпуклые (собирающие)двояковыпуклая плосковыпуклая вогнуто-выпуклая Виды линз
- 5. Виды линздвояковогнутаяплосковогнутаявыпукло-вогнутаявогнутые (рассеивающие)

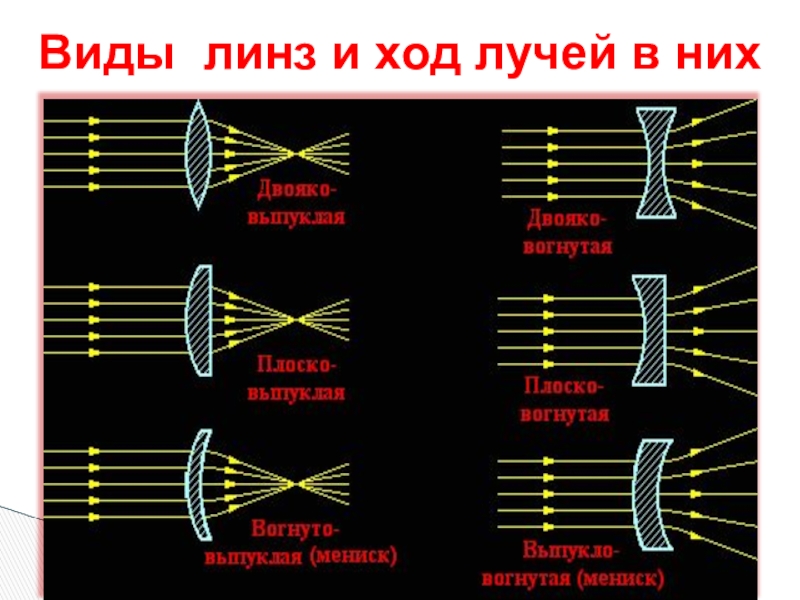

- 6. Виды линз и ход лучей в них

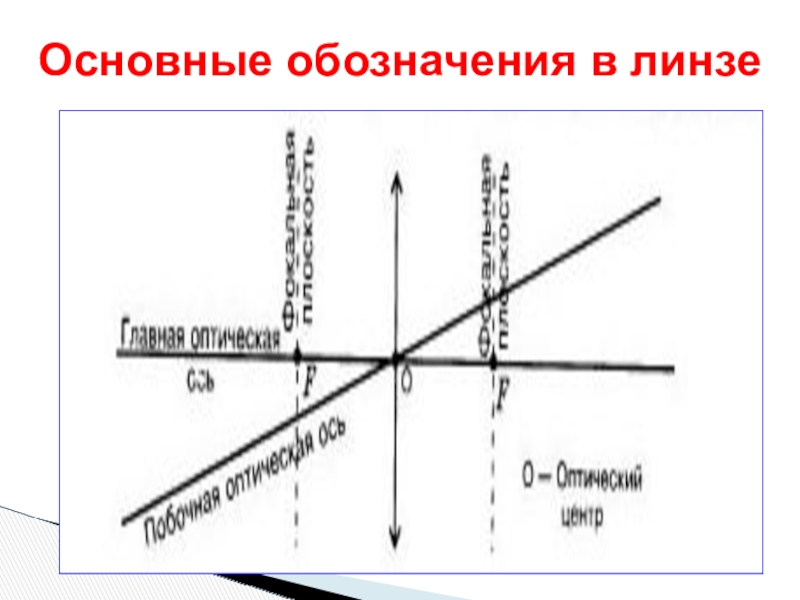

- 7. Основные обозначения в линзе
- 8. Главный фокус собирающей линзы (F) – точка
- 9. Фокальная плоскость линзы – плоскость, проходящая через
- 10. Если на линзу направить пучок параллельных лучей
- 11. Пустим параллельный пучок лучей на вогнутую
- 12. Построение изображения в линзе:Луч, падающий на линзу
- 13. Если предмет находится в двойном фокусе, то изображение получится действительное, равное, обратное.
- 14. Если предмет находится между фокусом и двойным фокусом, то изображение действительное, обратное, увеличенное.

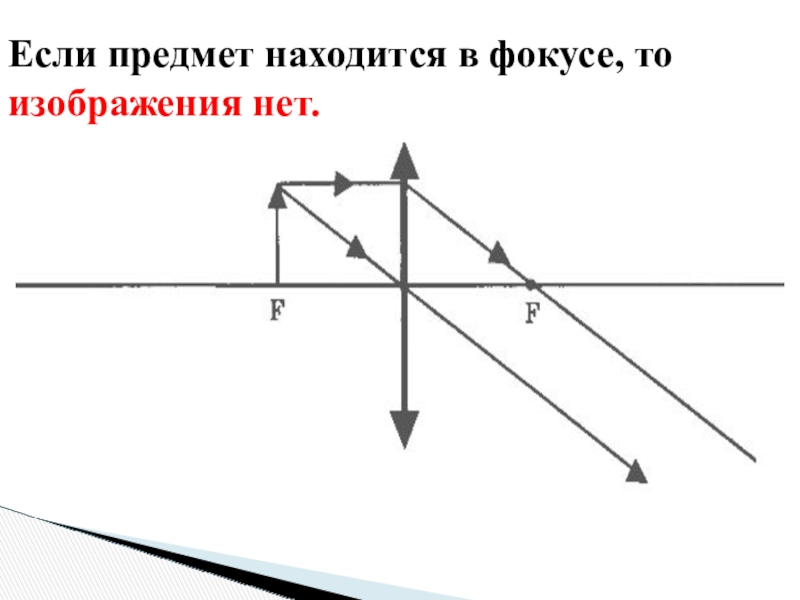

- 15. Если предмет находится в фокусе, то изображения нет.
- 16. Если предмет находится между фокусом и оптическим центром, то изображение мнимое, прямое, увеличенное.

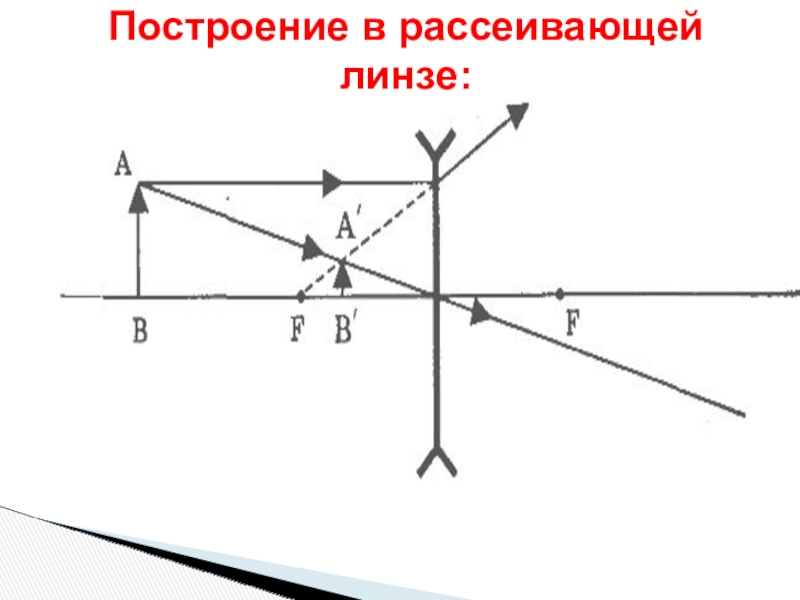

- 17. Построение в рассеивающей линзе:

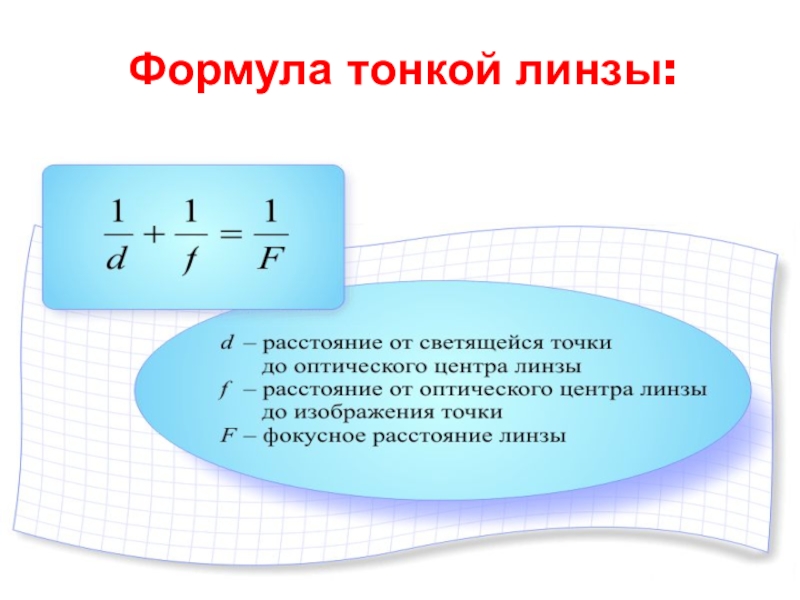

- 18. Формула тонкой линзы:

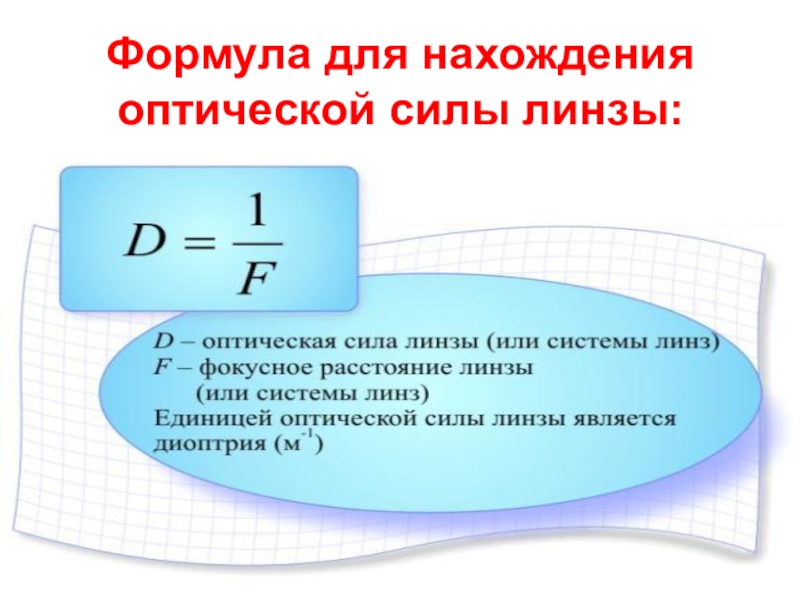

- 19. Формула для нахождения оптической силы линзы:
- 20. Характеристики линз Оптическая сила линзыВеличина, обратная
- 21. Предмет находится за двойным фокусом линзы (d>2F)hA B A' B' Изображение:действительное (f>0), уменьшенное,перевернутоеH
- 22. Предмет находится между двойным фокусом и фокусом
- 23. Предмет находится на фокусном расстоянии от линзы (d=F)A B Изображение:отсутствует (лучи параллельны друг другу)
- 24. Предмет находится между главным фокусом и линзой (d

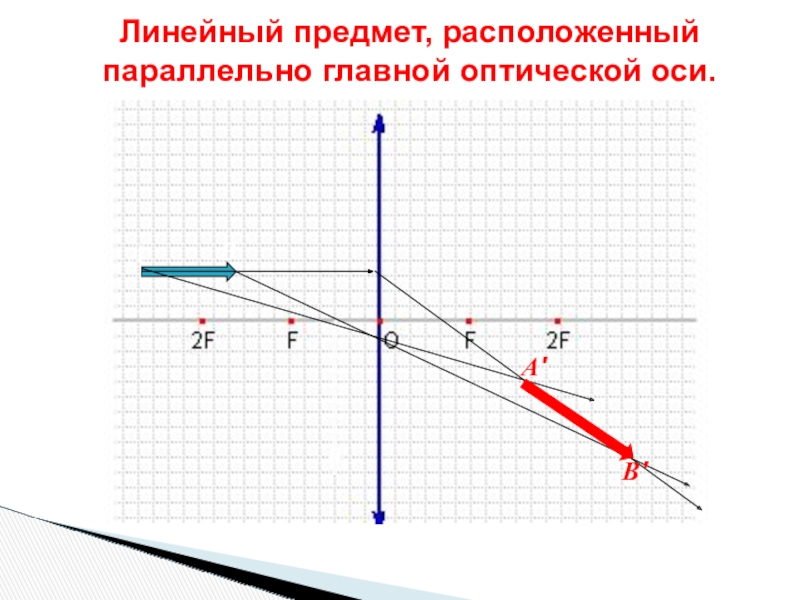

- 25. Линейный предмет, расположенный параллельно главной оптической оси.A B B' A'

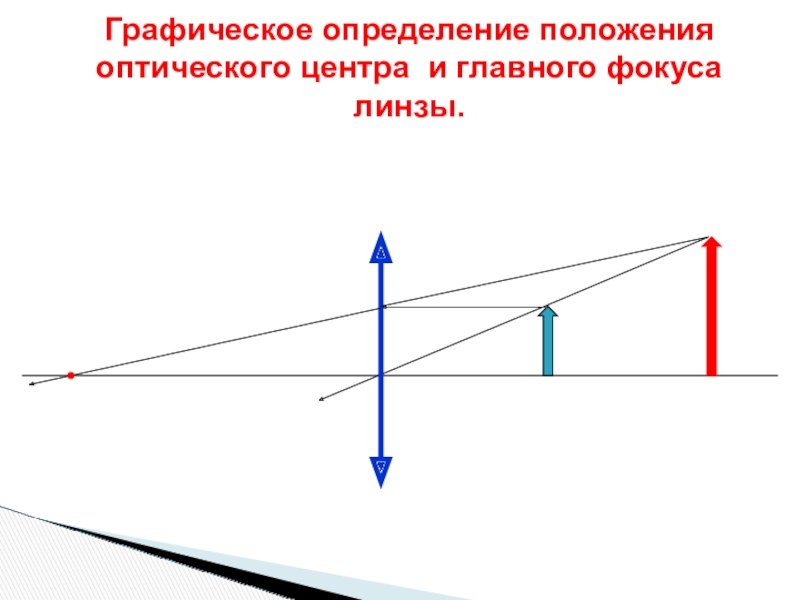

- 26. Графическое определение положения оптического центра и главного фокуса линзы.123F
- 27. Слайд 27

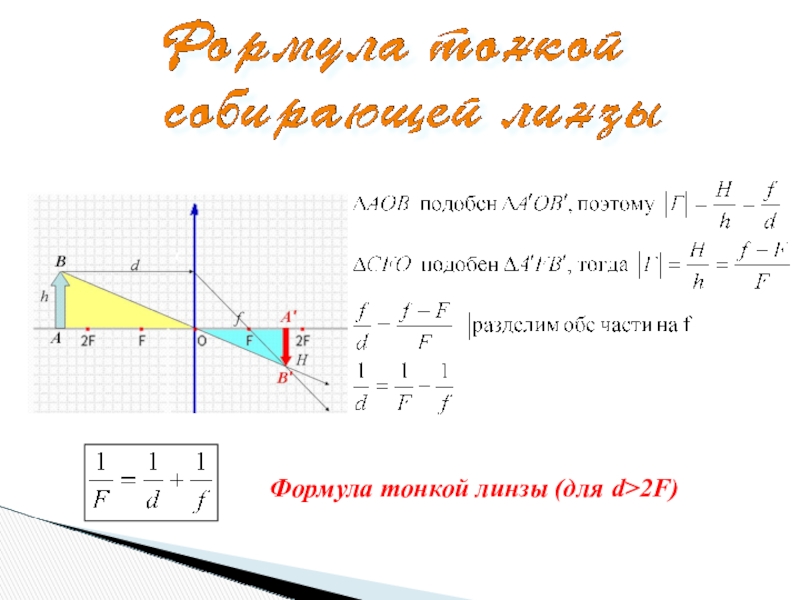

- 28. СФормула тонкой линзы (для d>2F)

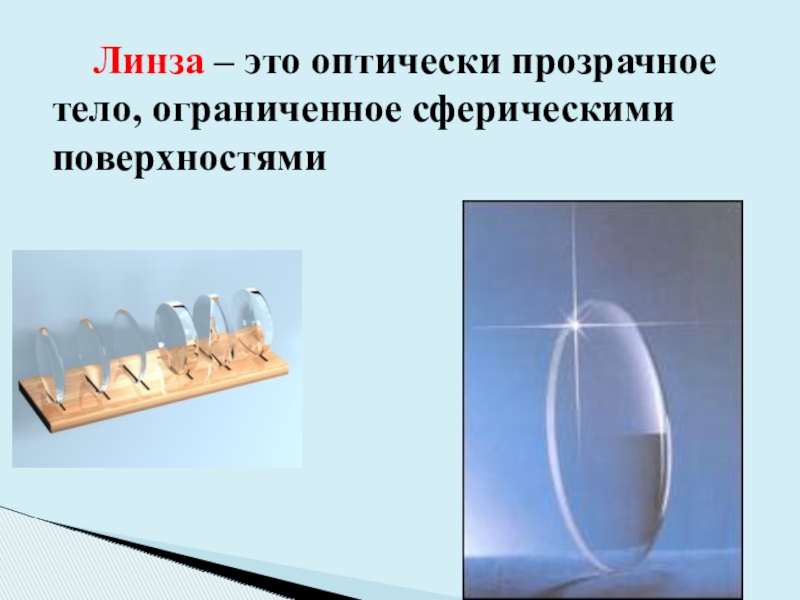

Линза – это оптически прозрачное тело, ограниченное сферическими поверхностями
Слайд 1МИНОБРНАУКИ РОССИИ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Самарский
государственный социально-педагогический университет» (СГСПУ)
Факультет математики, физики и информатики

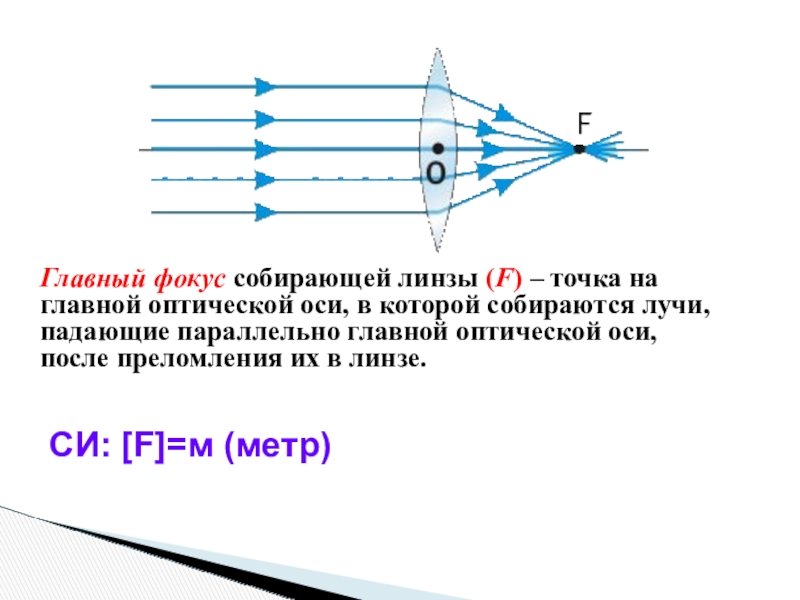

Слайд 8Главный фокус собирающей линзы (F) – точка на главной оптической оси,
в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе.
СИ: [F]=м (метр)

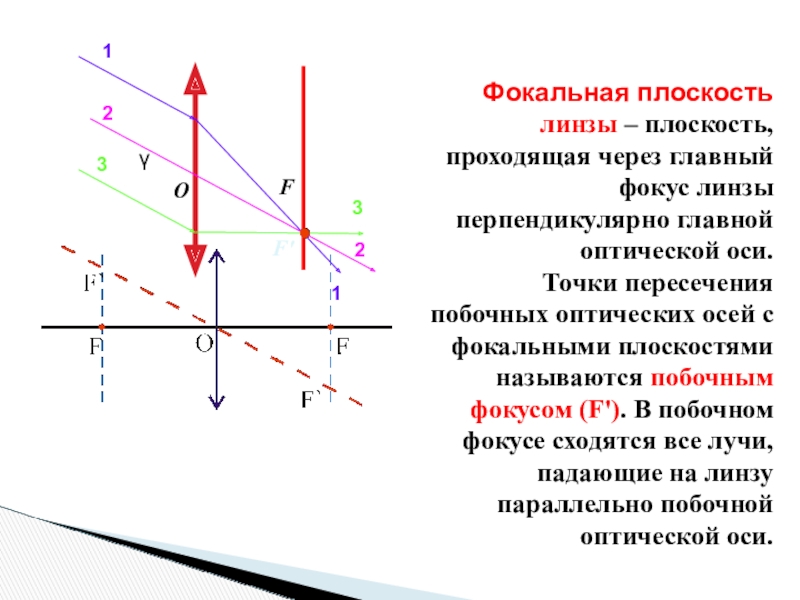

Слайд 9Фокальная плоскость линзы – плоскость, проходящая через главный фокус линзы перпендикулярно
главной оптической оси.
Точки пересечения побочных оптических осей с фокальными плоскостями называются побочным фокусом (F'). В побочном фокусе сходятся все лучи, падающие на линзу параллельно побочной оптической оси.
Слайд 10

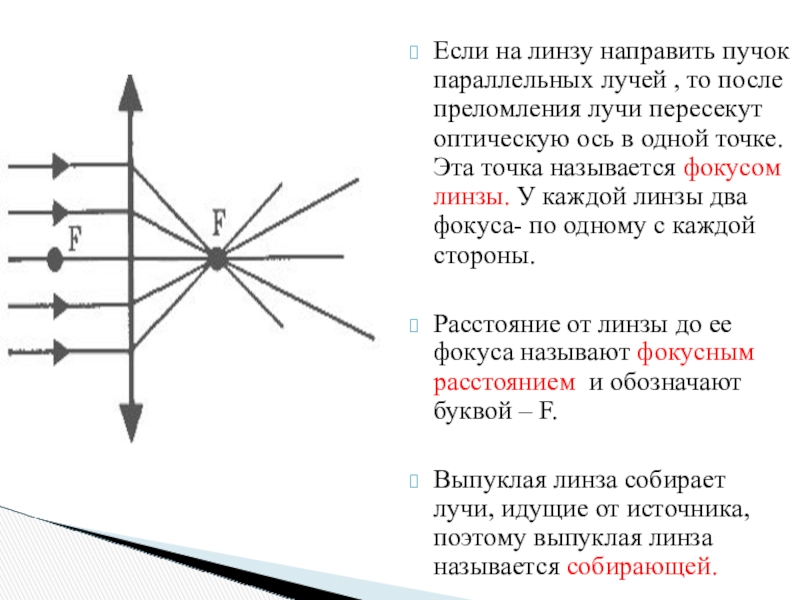

Если на линзу направить пучок параллельных лучей , то после преломления
лучи пересекут оптическую ось в одной точке. Эта точка называется фокусом линзы. У каждой линзы два фокуса- по одному с каждой стороны.
Расстояние от линзы до ее фокуса называют фокусным расстоянием и обозначают буквой – F.
Выпуклая линза собирает лучи, идущие от источника, поэтому выпуклая линза называется собирающей.
Расстояние от линзы до ее фокуса называют фокусным расстоянием и обозначают буквой – F.
Выпуклая линза собирает лучи, идущие от источника, поэтому выпуклая линза называется собирающей.
Слайд 11

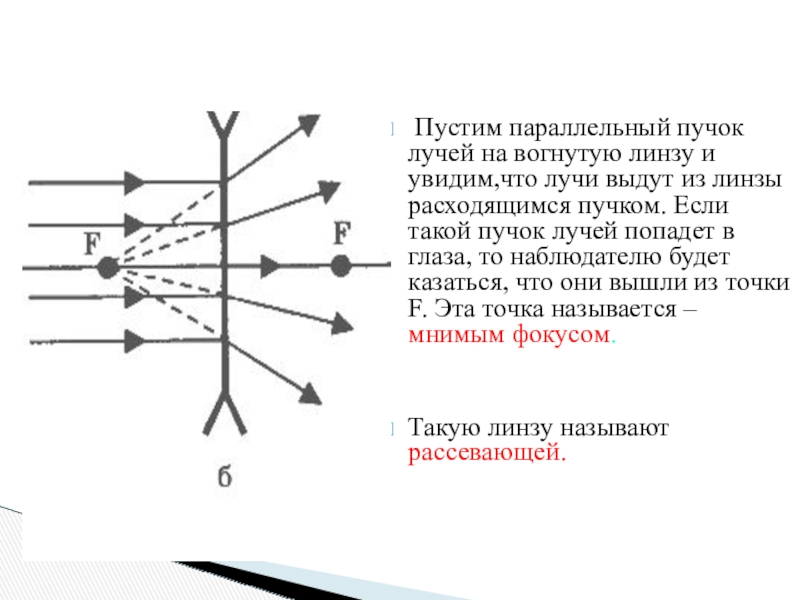

Пустим параллельный пучок лучей на вогнутую линзу и увидим,что лучи
выдут из линзы расходящимся пучком. Если такой пучок лучей попадет в глаза, то наблюдателю будет казаться, что они вышли из точки F. Эта точка называется – мнимым фокусом.
Такую линзу называют рассевающей.
Такую линзу называют рассевающей.

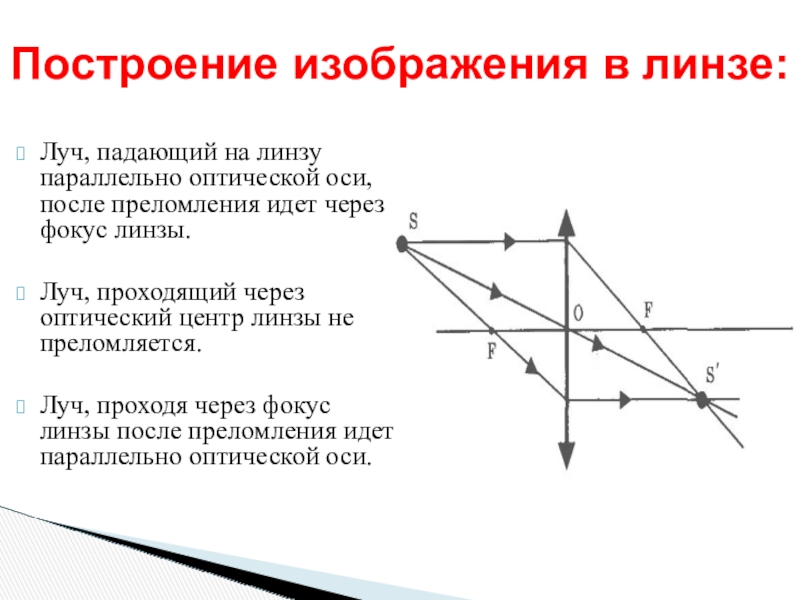

Слайд 12Построение изображения в линзе:
Луч, падающий на линзу параллельно оптической оси, после
преломления идет через фокус линзы.
Луч, проходящий через оптический центр линзы не преломляется.
Луч, проходя через фокус линзы после преломления идет параллельно оптической оси.
Луч, проходящий через оптический центр линзы не преломляется.
Луч, проходя через фокус линзы после преломления идет параллельно оптической оси.

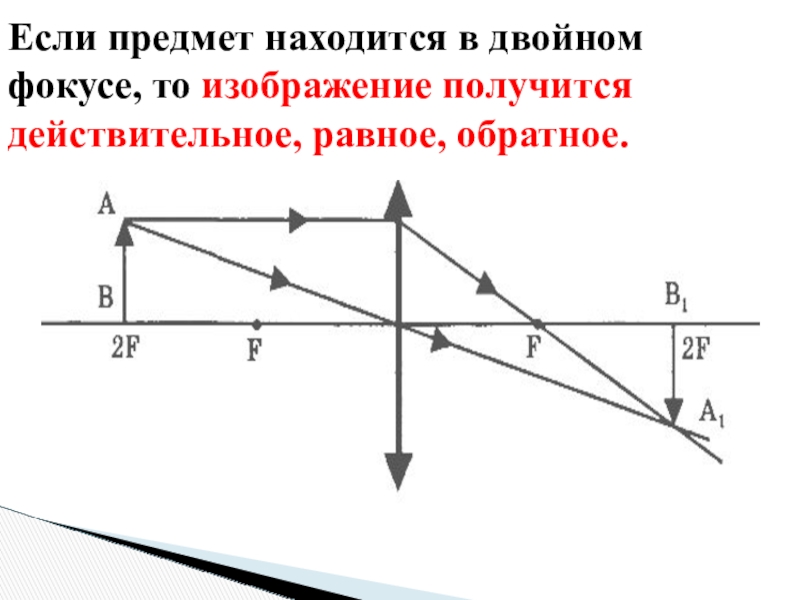

Слайд 13Если предмет находится в двойном фокусе, то
изображение получится действительное, равное, обратное.

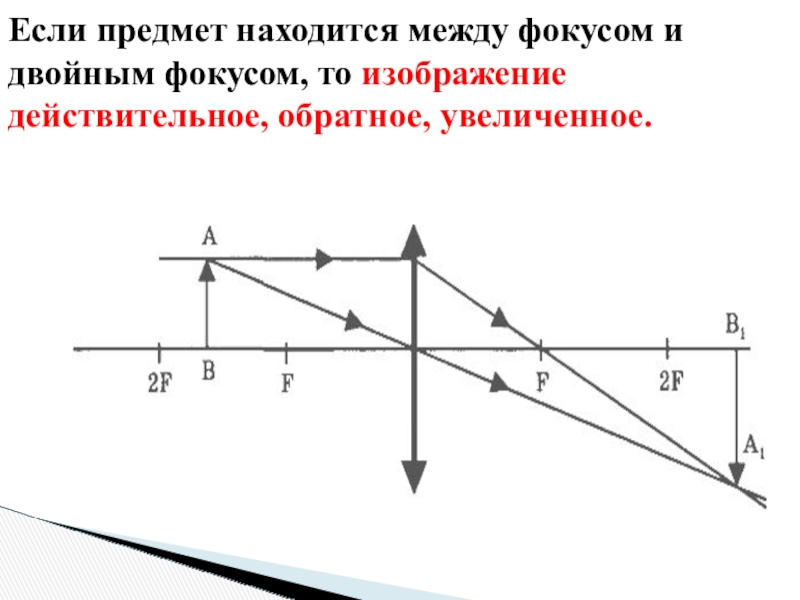

Слайд 14Если предмет находится между фокусом и двойным фокусом, то изображение действительное,
обратное, увеличенное.

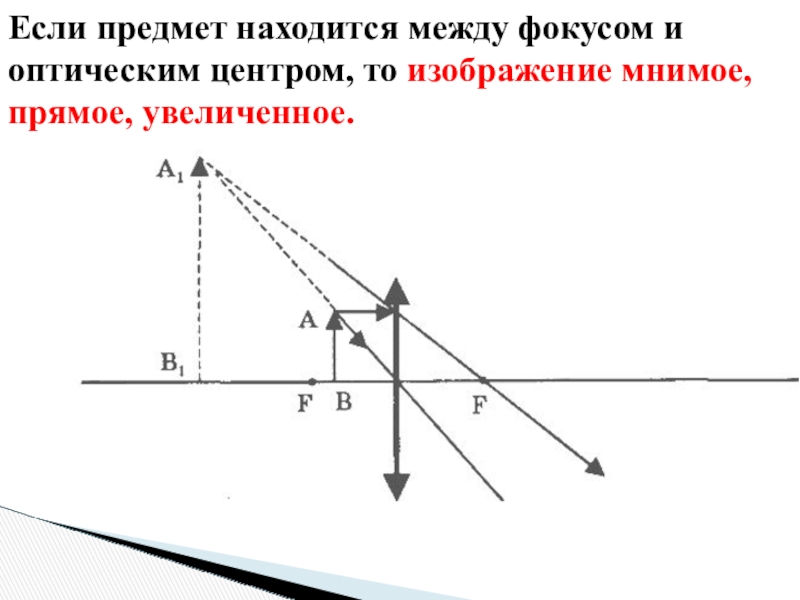

Слайд 16Если предмет находится между фокусом и оптическим центром, то изображение мнимое,
прямое, увеличенное.
Слайд 20Характеристики линз
Оптическая сила линзы
Величина, обратная фокусному расстоянию, называется оптической
силой линзы
Измеряется в диоптриях (дптр)
1дптр=1/м
Оптическую силу собирающей линзы считают положительной величиной, а рассеивающей – отрицательной.

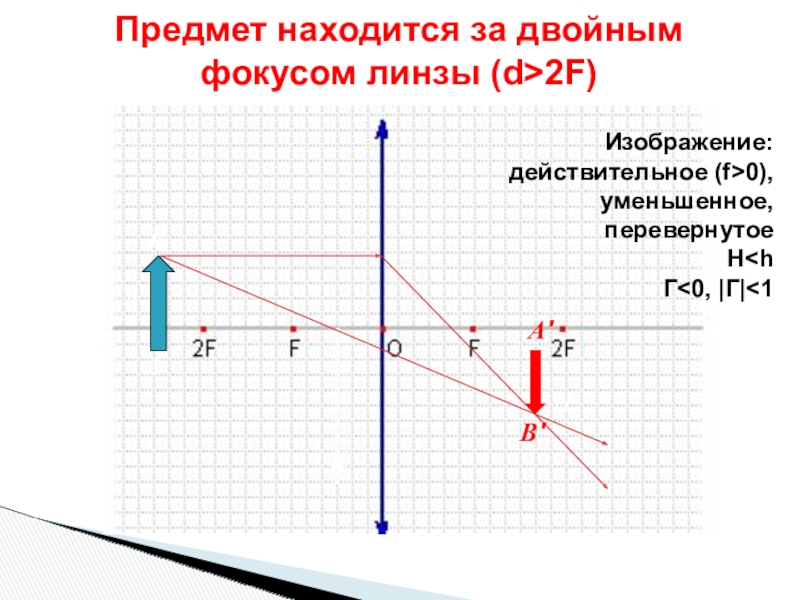

Слайд 21Предмет находится за двойным фокусом линзы (d>2F)
h
A
B
A'
B'
Изображение:
действительное
(f>0),
уменьшенное,
перевернутое
HГ<0, |Г|<1
уменьшенное,
перевернутое
H
H

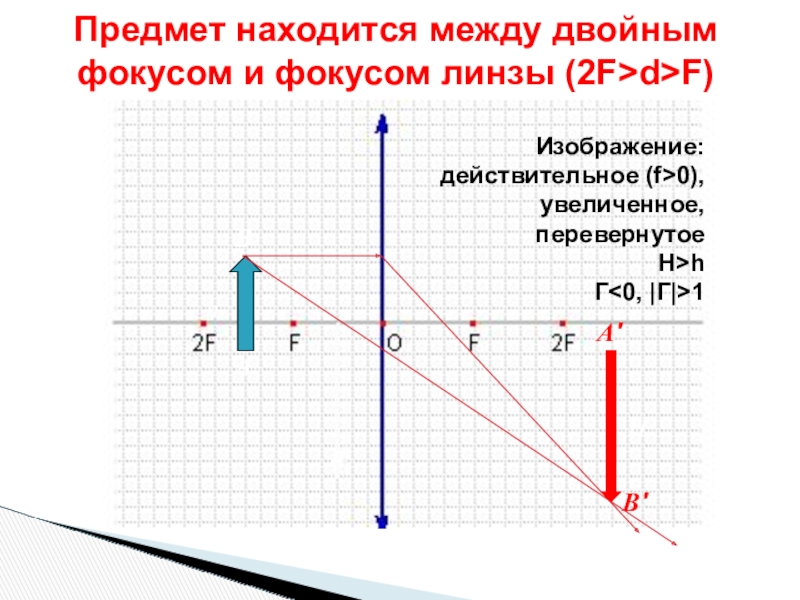

Слайд 22Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)
h
A
B
A'
B'
Изображение:
действительное (f>0),
увеличенное,
перевернутое
H>h
Г<0, |Г|>1
H

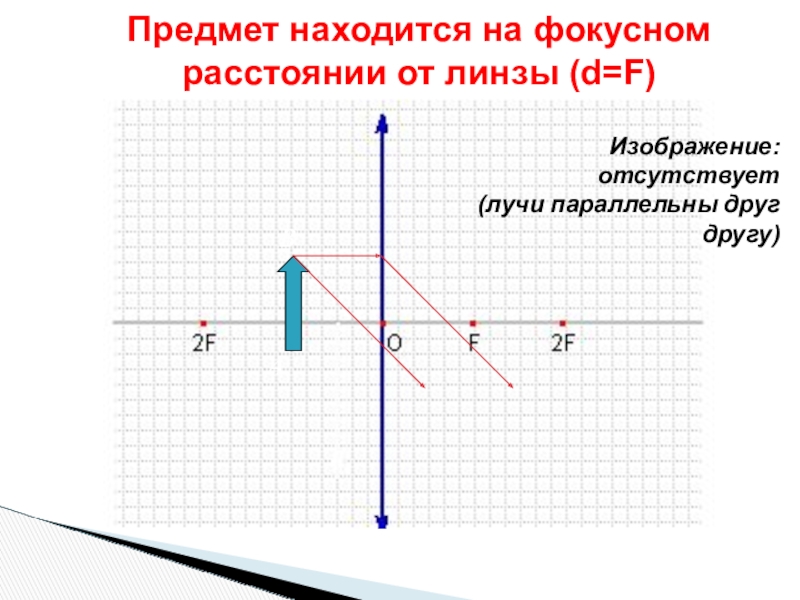

Слайд 23Предмет находится на фокусном расстоянии от линзы (d=F)
A
B
Изображение:
отсутствует
(лучи
параллельны друг другу)
Слайд 24Предмет находится между главным фокусом и линзой (d
Изображение:
мнимое (f<0),
увеличенное,
прямое
H>h
Г<0, |Г|>1
H
