ТОК В ПОЛУПРОВОДНИКАХ Полупроводники – вещества, которые по своему удельному сопротивлению занимают промежуточное положение между проводниками и диэлектриками.Составляют 4/5 объема земной коры

Слайд 1ТОК В ПОЛУПРОВОДНИКАХ

ТОК  В ПОЛУПРОВОДНИКАХ

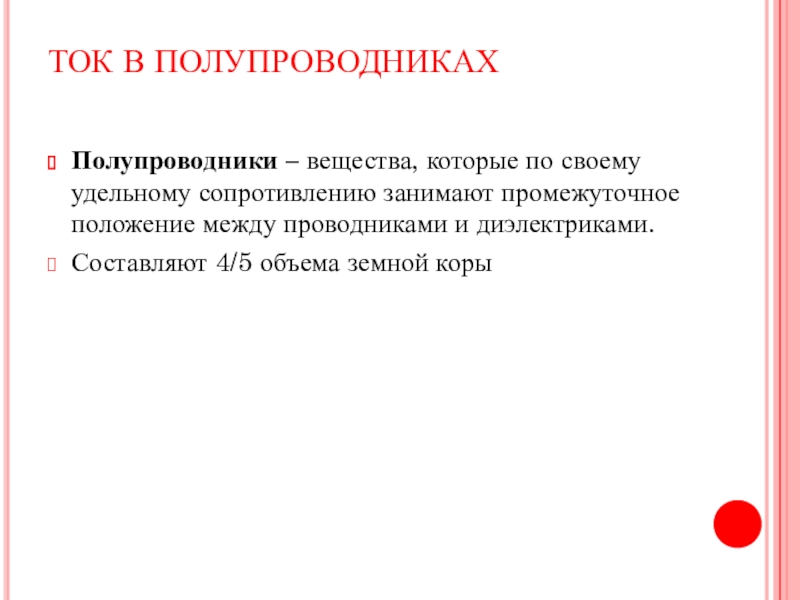

Слайд 2ТОК В ПОЛУПРОВОДНИКАХ
Полупроводники – вещества, которые по своему удельному сопротивлению занимают

промежуточное положение между проводниками и диэлектриками.
Составляют 4/5 объема земной коры


ТОК В ПОЛУПРОВОДНИКАХ Полупроводники – вещества, которые по своему удельному сопротивлению занимают промежуточное положение между проводниками и

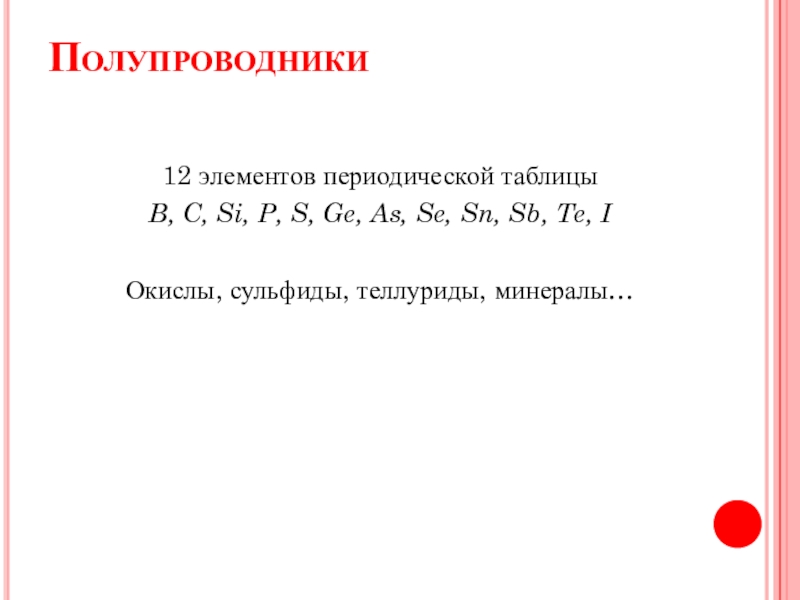

Слайд 3Полупроводники
12 элементов периодической таблицы
B, C, Si, P, S, Ge,

As, Se, Sn, Sb, Te, I

Окислы, сульфиды, теллуриды, минералы…

Полупроводники  12 элементов периодической таблицы B, C, Si, P, S, Ge, As, Se, Sn, Sb, Te,

Слайд 4Сопротивление

Сопротивление

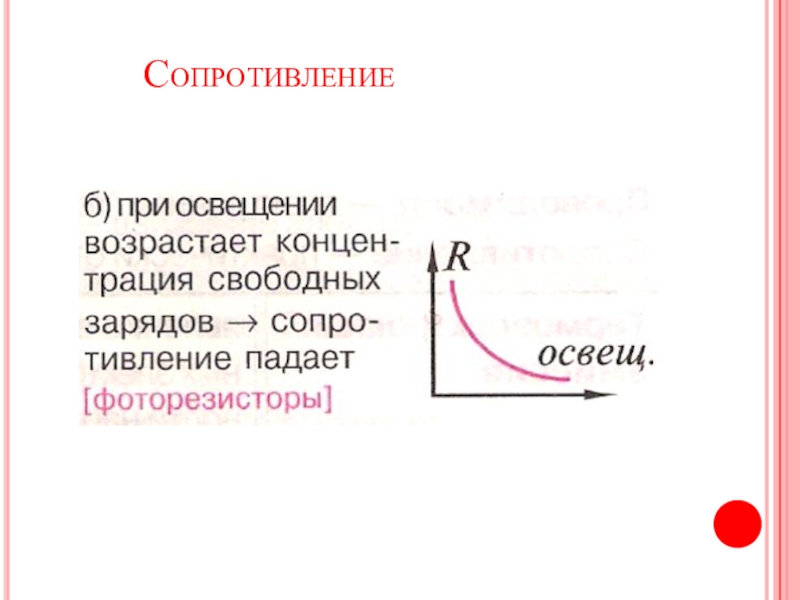

Слайд 5Сопротивление

Сопротивление

Слайд 6Строение полупроводников
Все валентные электроны осуществляют ковалентные связи (свободных зарядов нет)






Строение полупроводниковВсе валентные электроны осуществляют ковалентные связи (свободных зарядов нет)

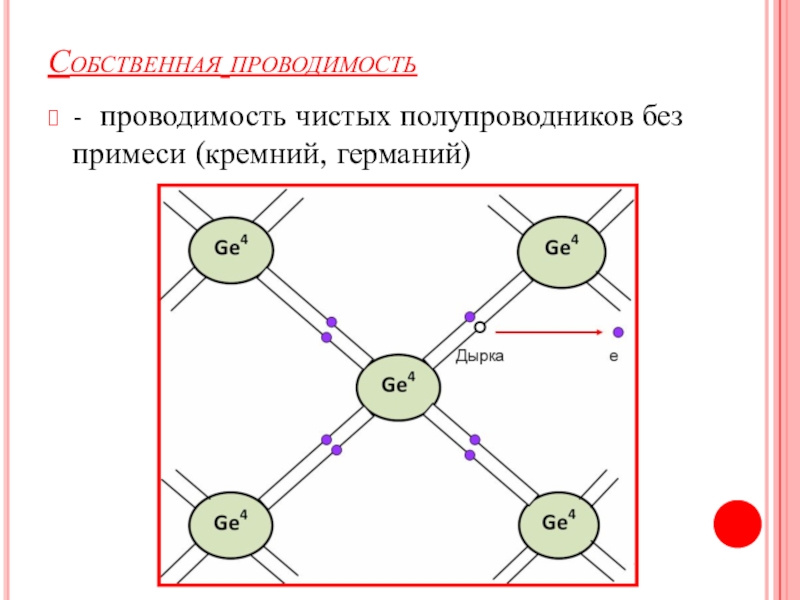

Слайд 7Собственная проводимость
- проводимость чистых полупроводников без примеси (кремний, германий)


Собственная проводимость - проводимость чистых полупроводников без примеси (кремний, германий)

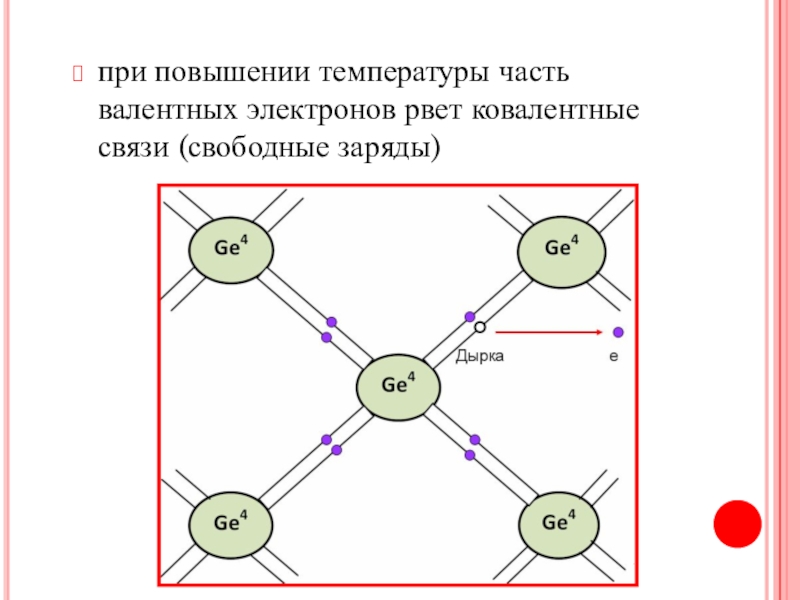

Слайд 8при повышении температуры часть валентных электронов рвет ковалентные связи (свободные заряды)

при повышении температуры часть валентных электронов рвет ковалентные связи (свободные заряды)

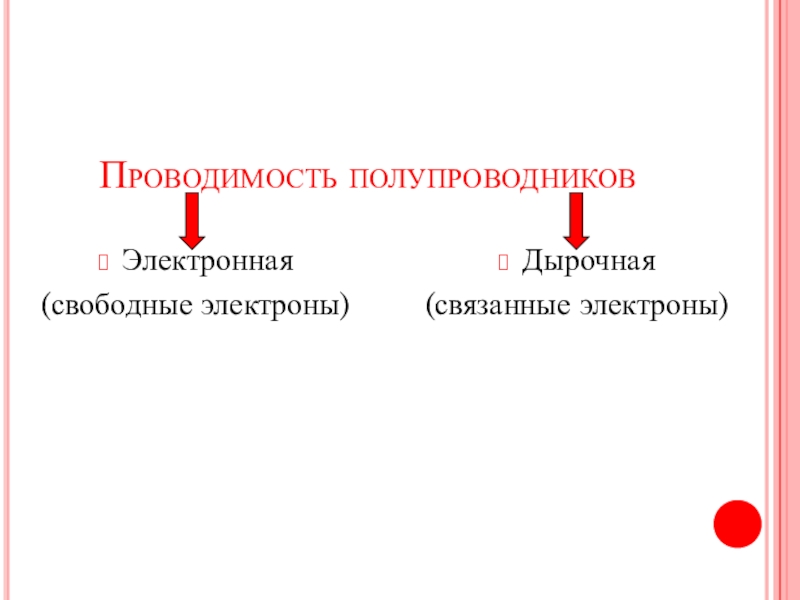

Слайд 9Проводимость полупроводников
Электронная
(свободные электроны)
Дырочная
(связанные электроны)


Проводимость полупроводников Электронная(свободные электроны)Дырочная(связанные электроны)

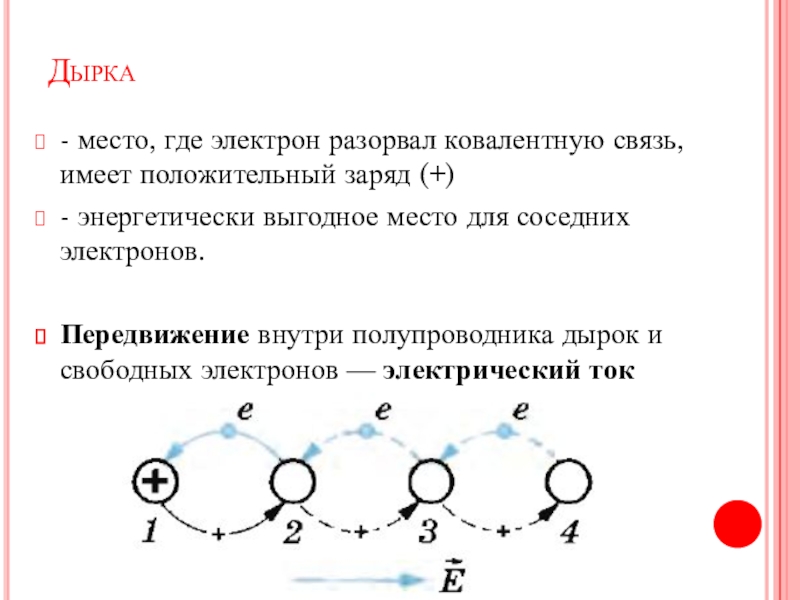

Слайд 10Дырка
- место, где электрон разорвал ковалентную связь, имеет положительный заряд (+)


- энергетически выгодное место для соседних электронов.

Передвижение внутри полупроводника дырок и свободных электронов — электрический ток

Дырка- место, где электрон разорвал ковалентную связь, имеет положительный заряд (+) - энергетически выгодное место для соседних

Слайд 11а) донорная примесь (отдающая)
Один электрон в связи лишний
- основные носители заряда:

электроны
- неосновные носители заряда: дырки полупроводники п-типа (электронная проводимость)


а) донорная примесь (отдающая)Один электрон в связи лишний- основные носители заряда: электроны- неосновные носители заряда: дырки полупроводники

Слайд 12б) акцепторная примесь (принимающая)
нехватка одного электрона для образования ковалентной связи —

дырка
- основные носители заряда: дырки
- неосновные носители заряда: электроны полупроводники р-типа (дырочная проводимость)


б) акцепторная примесь (принимающая)нехватка одного электрона для образования ковалентной связи — дырка- основные носители заряда: дырки- неосновные

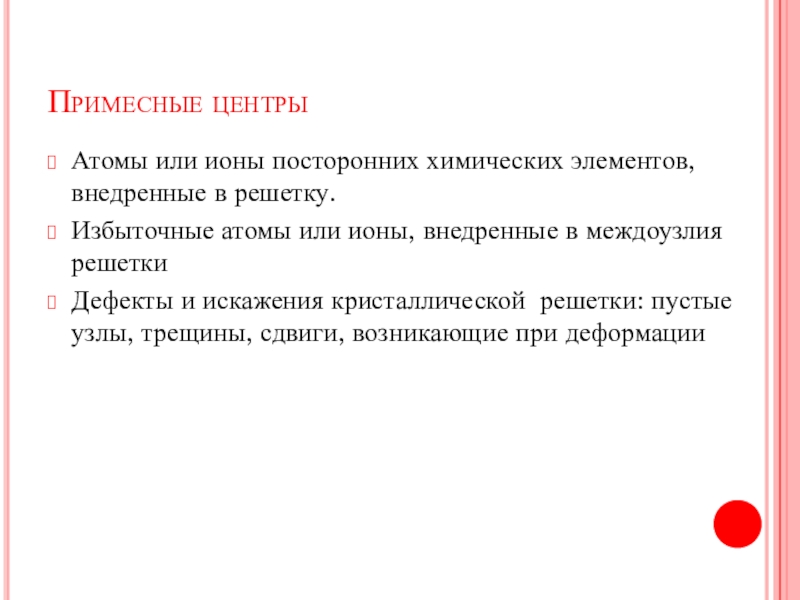

Слайд 13Примесные центры
Атомы или ионы посторонних химических элементов, внедренные в решетку.
Избыточные

атомы или ионы, внедренные в междоузлия решетки
Дефекты и искажения кристаллической решетки: пустые узлы, трещины, сдвиги, возникающие при деформации
Примесные центрыАтомы или ионы посторонних химических элементов, внедренные в решетку. Избыточные атомы или ионы, внедренные в междоузлия
