Презентация, доклад по физике на тему Применение закона равновесия рычага к блоку. Золотое правило механики

Содержание

Что представлено на картинке?

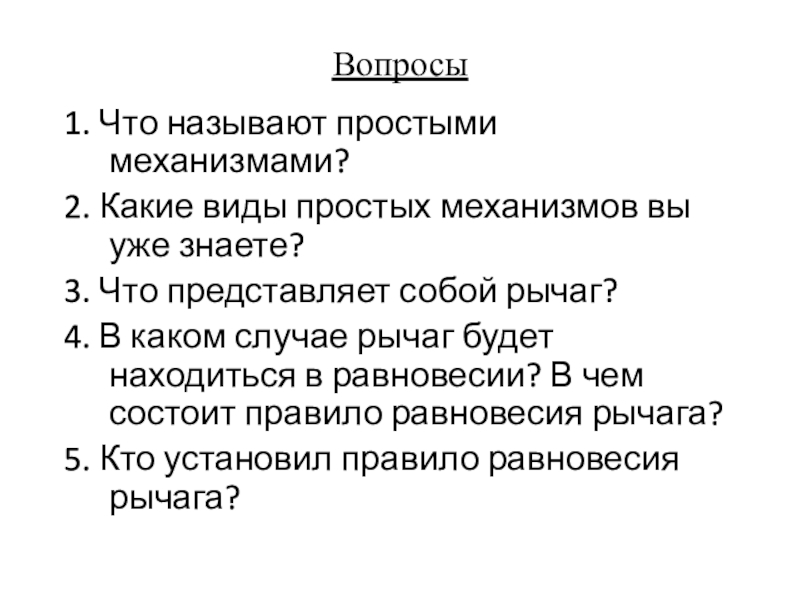

Слайд 1Вопросы
1. Что называют простыми механизмами?
2. Какие виды простых механизмов вы уже

знаете?
3. Что представляет собой рычаг?
4. В каком случае рычаг будет находиться в равновесии? В чем состоит правило равновесия рычага?
5. Кто установил правило равновесия рычага?

Вопросы1. Что называют простыми механизмами?2. Какие виды простых механизмов вы уже знаете?3. Что представляет собой рычаг?4. В

Слайд 2Что представлено на картинке?

Что представлено на картинке?

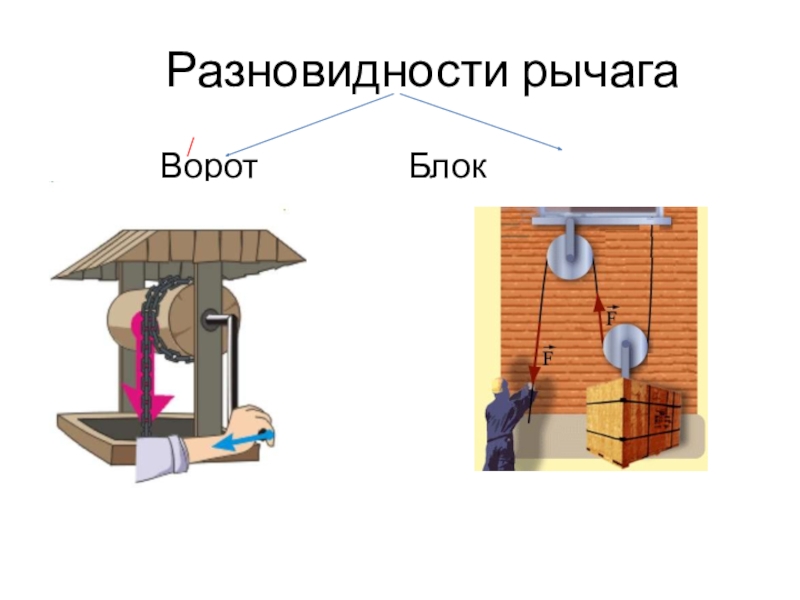

Слайд 3Разновидности рычага
Ворот Блок

Разновидности рычага       Ворот				Блок

Слайд 4Применение закона равновесия рычага к блоку. «Золотое правило» механики

Применение закона равновесия рычага к блоку. «Золотое правило» механики

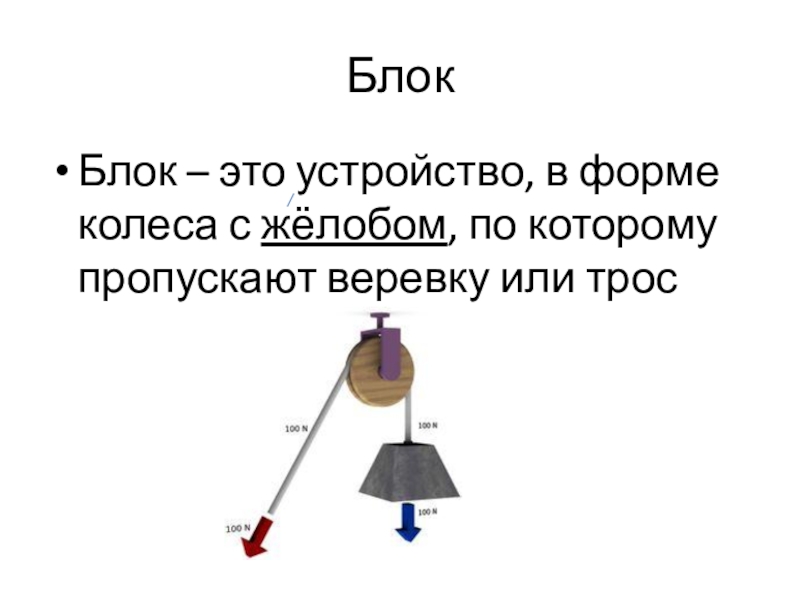

Слайд 5Блок
Блок – это устройство, в форме колеса с жёлобом, по которому

пропускают веревку или трос
БлокБлок – это устройство, в форме колеса с жёлобом, по которому пропускают веревку или трос

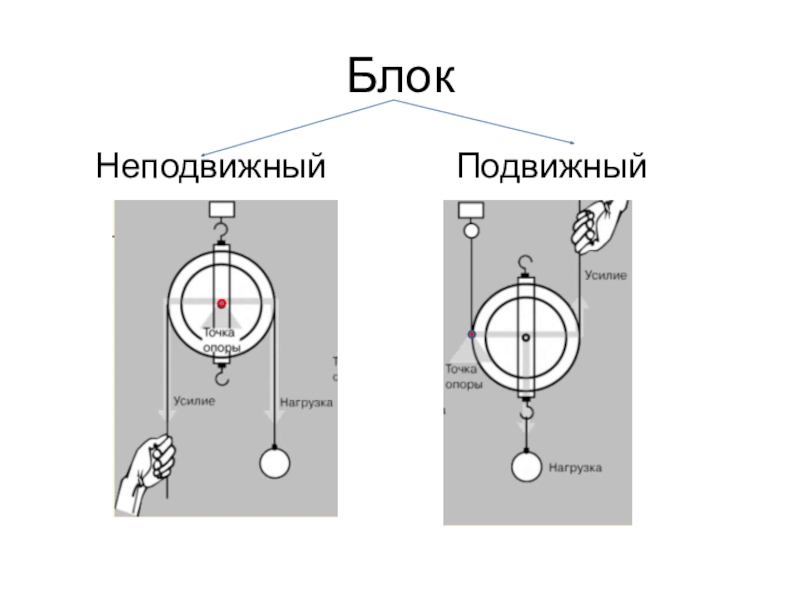

Слайд 6Блок
Неподвижный Подвижный

БлокНеподвижный 			Подвижный

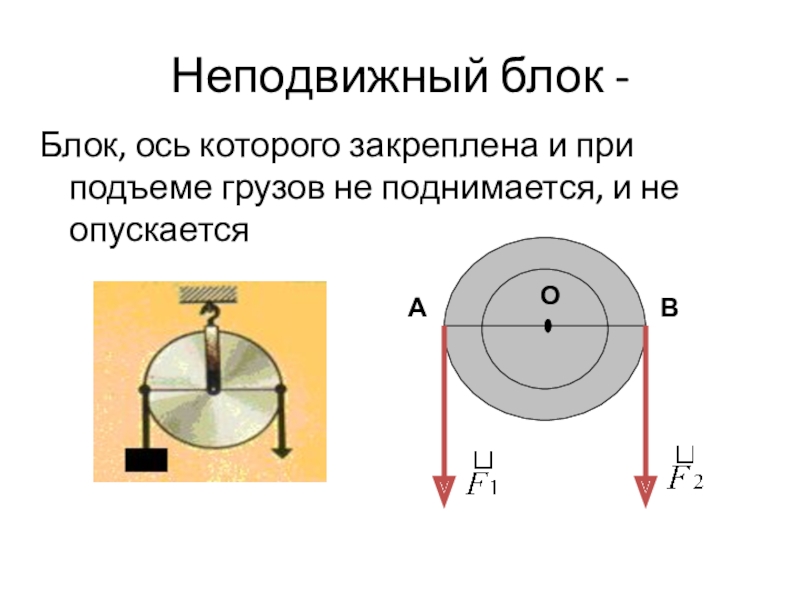

Слайд 7Неподвижный блок -
Блок, ось которого закреплена и при подъеме грузов

не поднимается, и не опускается
Неподвижный блок - Блок, ось которого закреплена и при подъеме грузов не поднимается, и не опускается

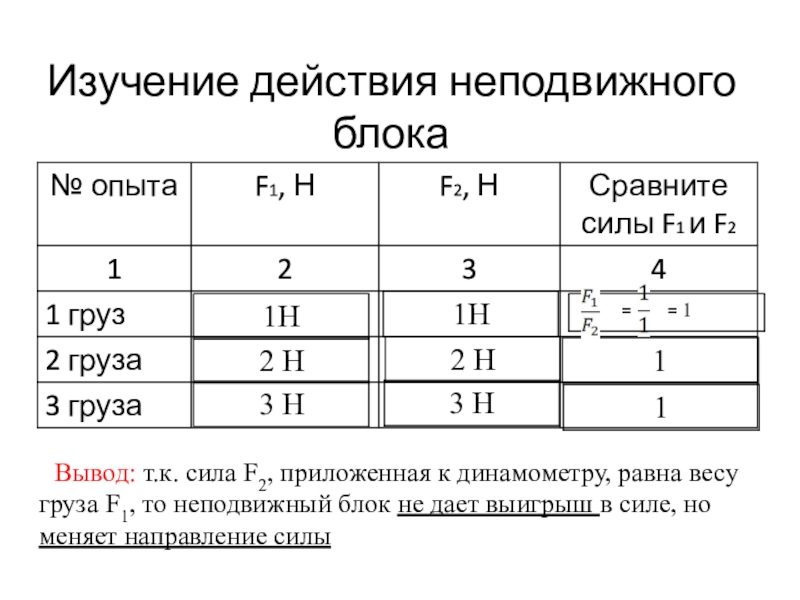

Слайд 8Изучение действия неподвижного блока
Вывод: т.к. сила F2, приложенная к динамометру, равна

весу груза F1, то неподвижный блок не дает выигрыш в силе, но меняет направление силы
Изучение действия неподвижного блокаВывод: т.к. сила F2, приложенная к динамометру, равна весу груза F1, то неподвижный блок

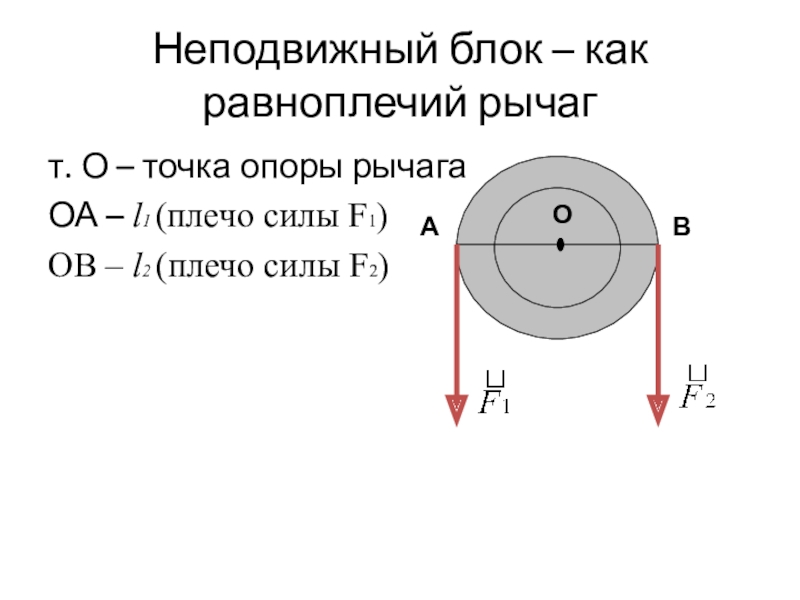

Слайд 9Неподвижный блок – как равноплечий рычаг
т. О – точка опоры рычага
ОА

– l1 (плечо силы F1)
OB – l2 (плечо силы F2)

Неподвижный блок – как равноплечий рычагт. О – точка опоры рычагаОА – l1 (плечо силы F1)OB –

Слайд 10Подвижный блок
Блок, ось которого поднимается и опускается вместе с грузом

Подвижный блокБлок, ось которого поднимается и опускается вместе с грузом

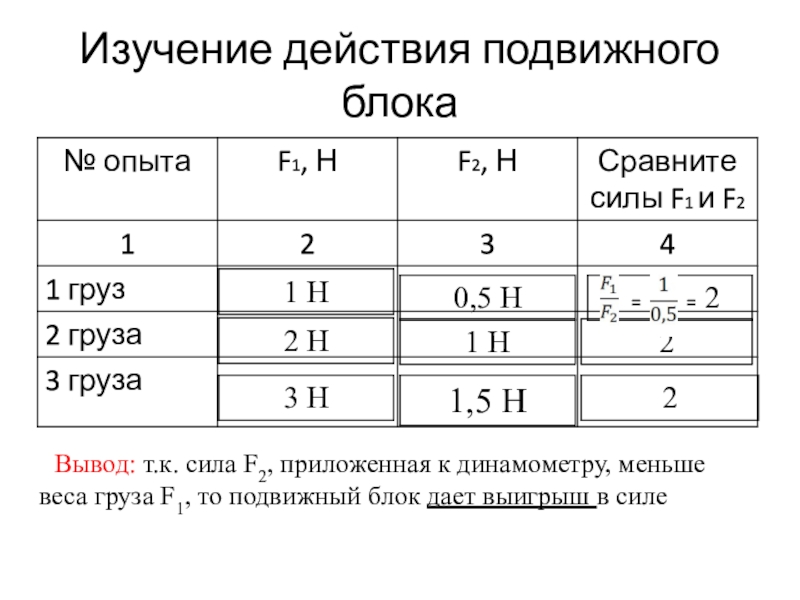

Слайд 11Изучение действия подвижного блока
Вывод: т.к. сила F2, приложенная к динамометру, меньше

веса груза F1, то подвижный блок дает выигрыш в силе
Изучение действия подвижного блокаВывод: т.к. сила F2, приложенная к динамометру, меньше веса груза F1, то подвижный блок

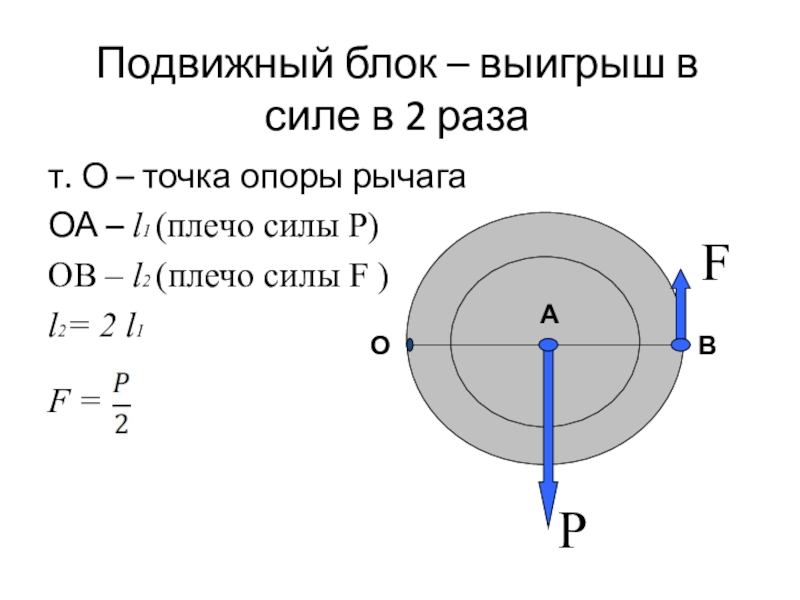

Слайд 12Подвижный блок – выигрыш в силе в 2 раза
т. О –

точка опоры рычага
ОА – l1 (плечо силы Р)
OB – l2 (плечо силы F )
l2= 2 l1

F =

Р

F

Подвижный блок – выигрыш в силе в 2 разат. О – точка опоры рычагаОА – l1 (плечо

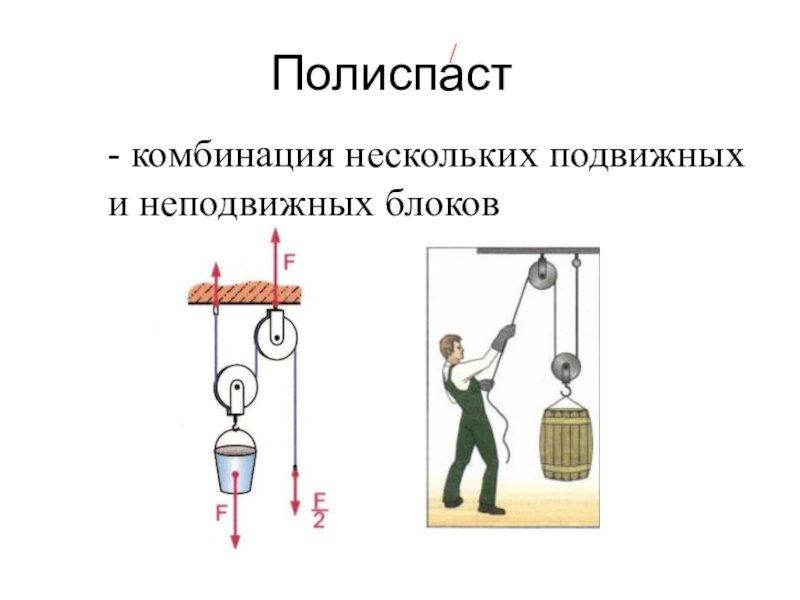

Слайд 13Полиспаст
- комбинация нескольких подвижных и неподвижных блоков

Полиспаст  - комбинация нескольких подвижных и неподвижных блоков

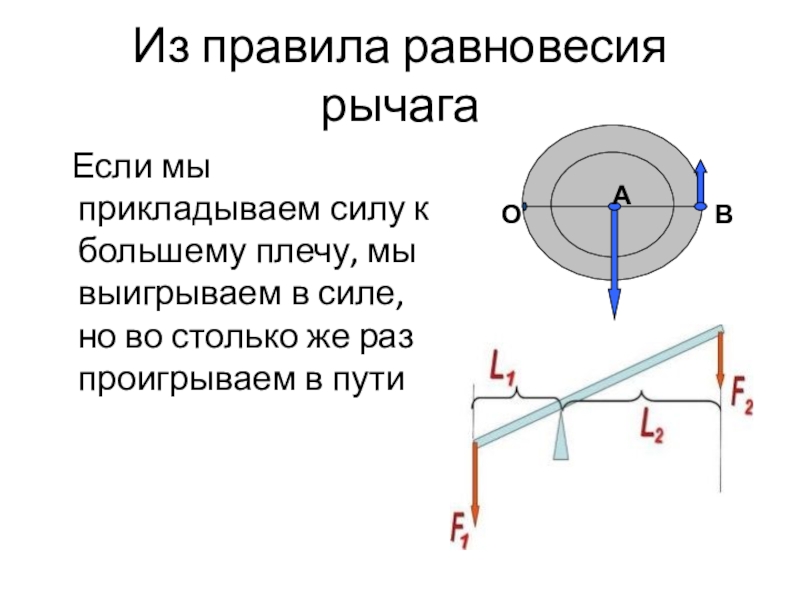

Слайд 15Из правила равновесия рычага
Если мы прикладываем силу к большему

плечу, мы выигрываем в силе, но во столько же раз проигрываем в пути
Из правила равновесия рычага  Если мы прикладываем силу к большему плечу, мы выигрываем в силе, но

Слайд 16Пути, пройденные точками приложения сил на рычаге, обратно пропорциональны силам

Пути, пройденные точками приложения сил на рычаге, обратно пропорциональны силам

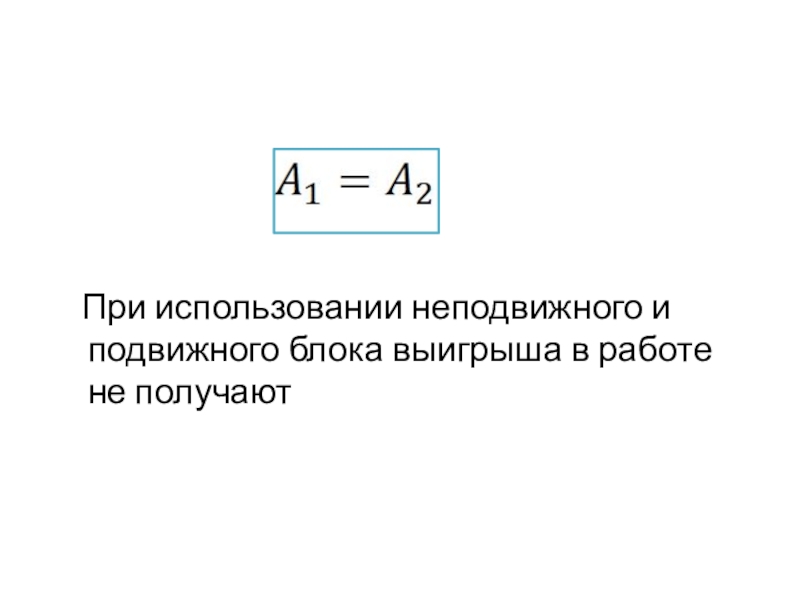

Слайд 17 При использовании неподвижного и подвижного блока выигрыша в работе

не получают

При использовании неподвижного и подвижного блока выигрыша в работе не получают

Слайд 18Золотое правило механики
Во сколько раз выигрываем в силе, во

столько раз проигрываем в расстоянии
Золотое правило механики  Во сколько раз выигрываем в силе, во столько раз проигрываем в расстоянии

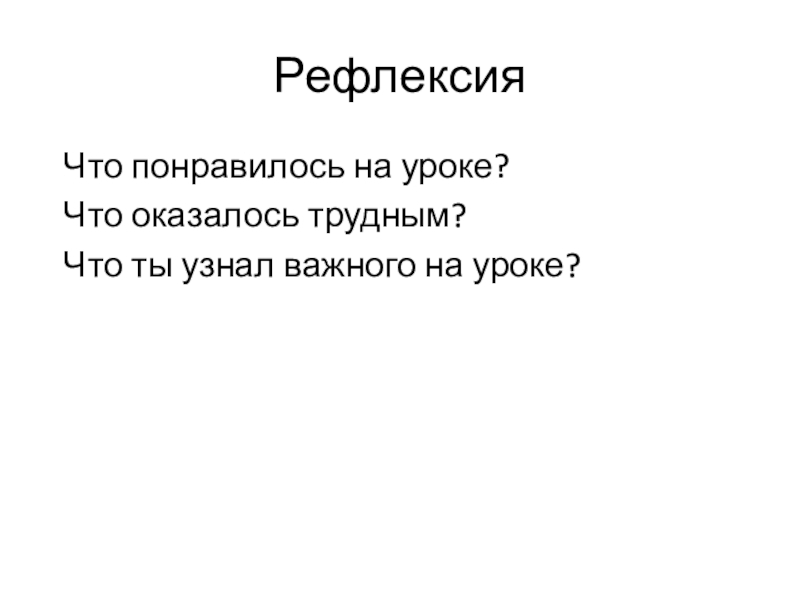

Слайд 19Рефлексия
Что понравилось на уроке?
Что оказалось трудным?
Что ты узнал важного на уроке?

РефлексияЧто понравилось на уроке?Что оказалось трудным?Что ты узнал важного на уроке?
