Презентация, доклад по теме: Гидроприводы

Колесникова Ю.Е.

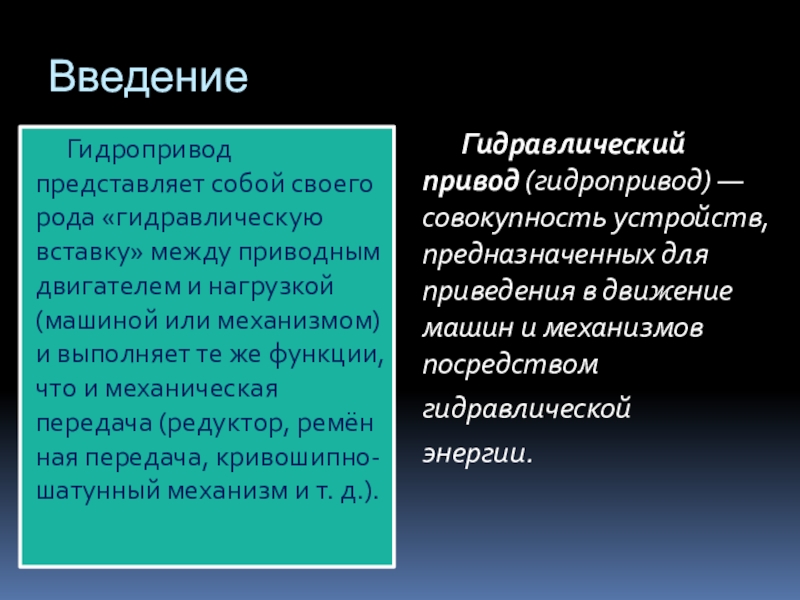

нагрузкой (машиной или механизмом) и выполняет те же функции, что и механическая передача (редуктор, ремённая передача, кривошипно-шатунный механизм и т. д.).

Гидравлический привод (гидропривод) — совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством
гидравлической
энергии.

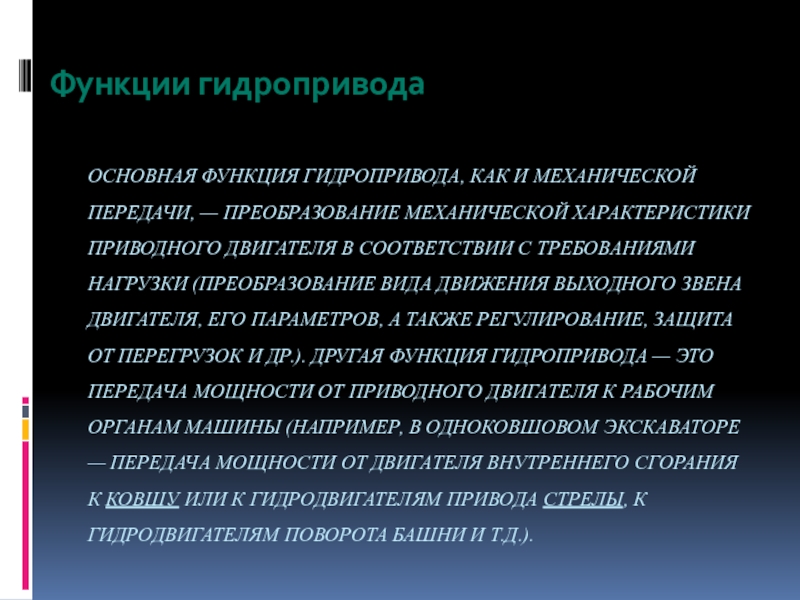

двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок и др.). Другая функция гидропривода — это передача мощности от приводного двигателя к рабочим органам машины (например, в одноковшовом экскаваторе — передача мощности от двигателя внутреннего сгорания к ковшу или к гидродвигателям привода стрелы, к гидродвигателям поворота башни и т.д.).

Функции гидропривода

передаёт вращающий момент на вал насоса, который сообщает энергию рабочей жидкости.
Рабочая жидкость по гидролиния  через регулирующую аппаратуру поступает в гидродвигатель, где гидравлическая энергия преобразуется в механическую.

3. После этого рабочая жидкость по гидролиниям возвращается либо в бак, либо непосредственно к насосу.

основном кинетическая энергия потока жидкости (и соответственно скорости движения жидкостей в гидродинамических приводах велики в сравнении со скоростями движения в объёмном гидроприводе).

В объёмных гидроприводах используется потенциальная энергия давления рабочей жидкости (в объёмных гидроприводах скорости движения жидкостей невелики — порядка 0,5-6 м/с).

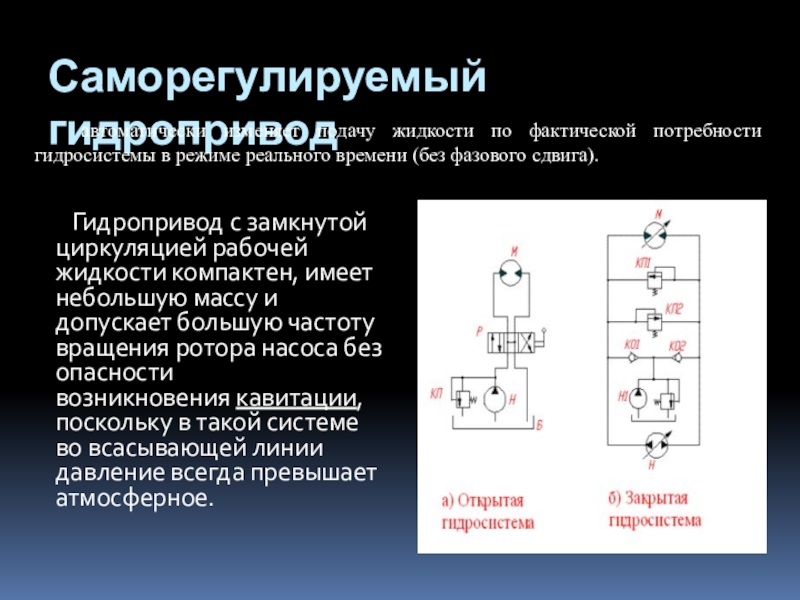

и допускает большую частоту вращения ротора насоса без опасности возникновения кавитации, поскольку в такой системе во всасывающей линии давление всегда превышает атмосферное.

автоматически изменяет подачу жидкости по фактической потребности гидросистемы в режиме реального времени (без фазового сдвига).

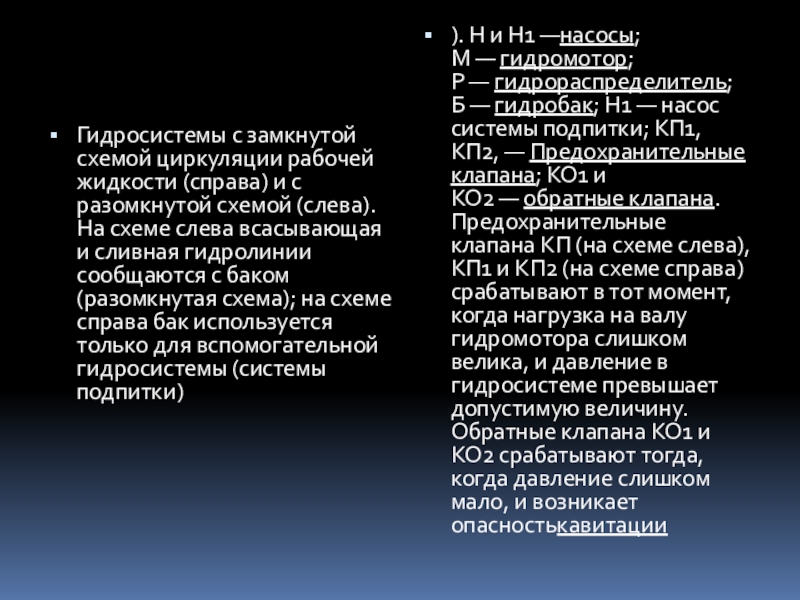

схемой (слева). На схеме слева всасывающая и сливная гидролинии сообщаются с баком (разомкнутая схема); на схеме справа бак используется только для вспомогательной гидросистемы (системы подпитки)

). Н и Н1 —насосы; М — гидромотор; Р — гидрораспределитель; Б — гидробак; Н1 — насос системы подпитки; КП1, КП2, — Предохранительные клапана; КО1 и КО2 — обратные клапана. Предохранительные клапана КП (на схеме слева), КП1 и КП2 (на схеме справа) срабатывают в тот момент, когда нагрузка на валу гидромотора слишком велика, и давление в гидросистеме превышает допустимую величину. Обратные клапана КО1 и КО2 срабатывают тогда, когда давление слишком мало, и возникает опасностькавитации

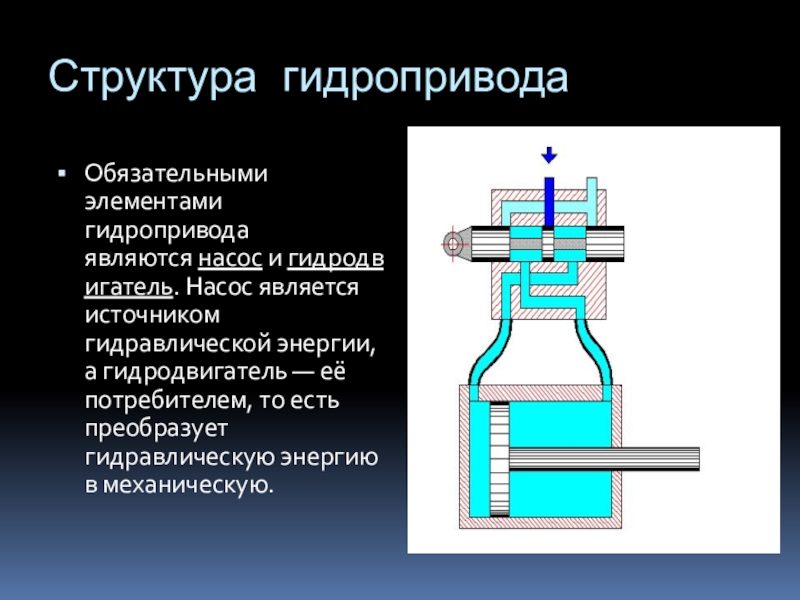

гидродвигатель — её потребителем, то есть преобразует гидравлическую энергию в механическую.

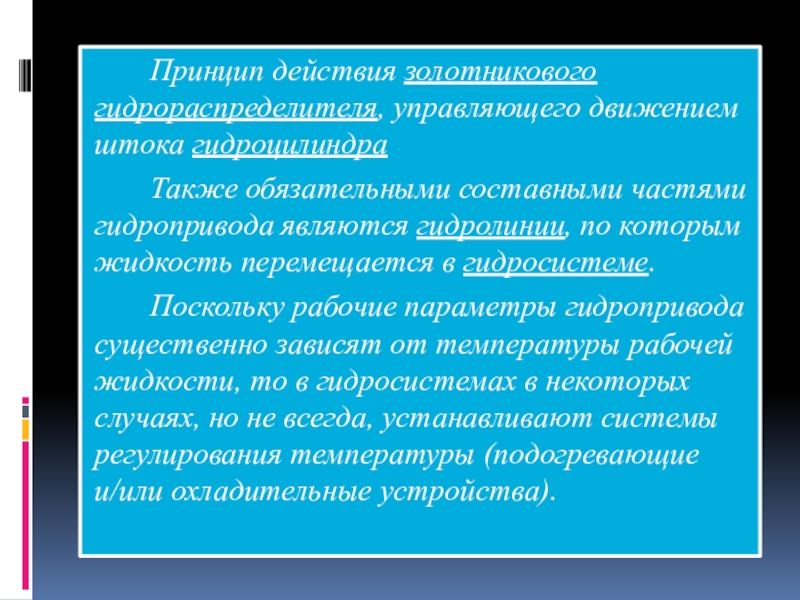

по которым жидкость перемещается в гидросистеме.
Поскольку рабочие параметры гидропривода существенно зависят от температуры рабочей жидкости, то в гидросистемах в некоторых случаях, но не всегда, устанавливают системы регулирования температуры (подогревающие и/или охладительные устройства).

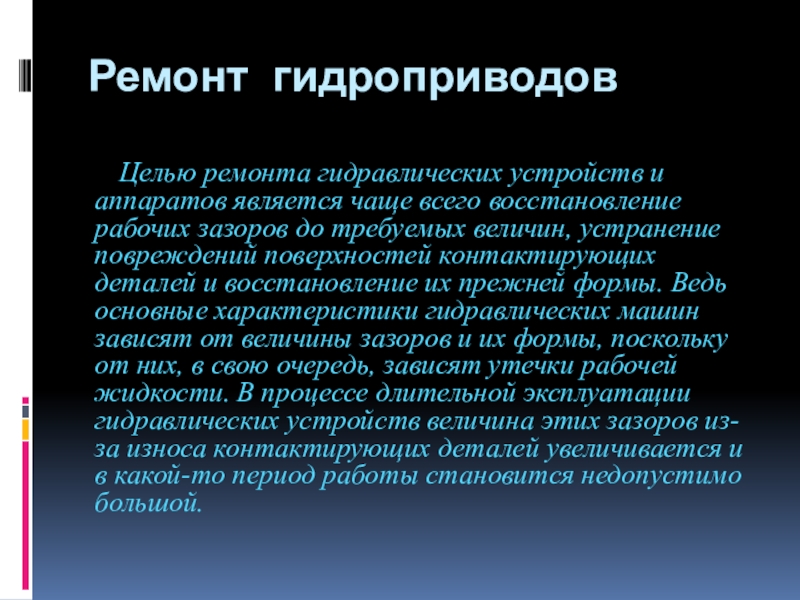

рабочих зазоров до требуемых величин, ус­транение повреждений поверхностей контактирующих деталей и восс­тановление их прежней формы. Ведь основные характеристики гидравлических машин зависят от величины зазоров и их формы, пос­кольку от них, в свою очередь, зависят утечки рабочей жидкости. В процессе длительной эксплуатации гидравлических устройств величи­на этих зазоров из-за износа контактирующих деталей увеличивается и в какой-то период работы становится недопустимо большой.

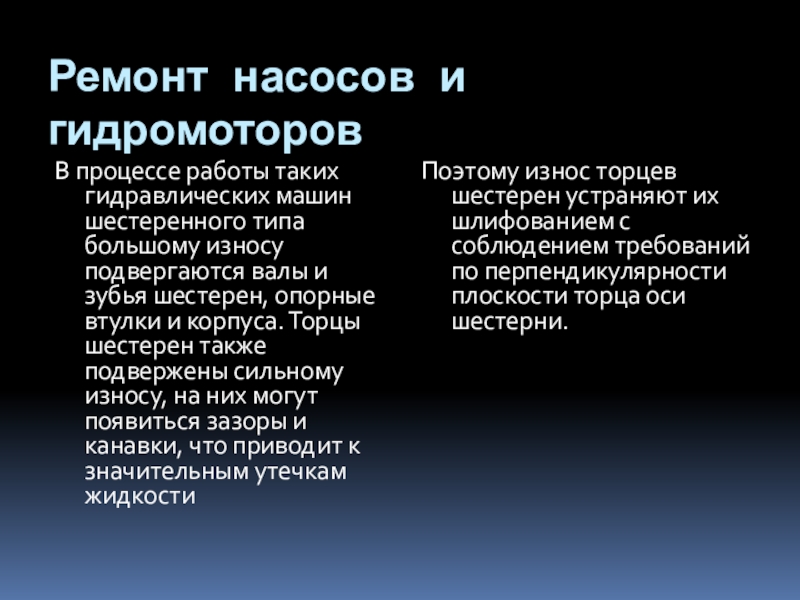

большому износу подвергаются валы и зубья шестерен, опорные втулки и корпуса. Торцы шестерен также подвержены сильному износу, на них могут появиться зазоры и канавки, что приводит к значительным утечкам жидкости

Поэтому износ торцев шестерен устраняют их шлифованием с соблюдением тре­бований по перпендикулярности плоскости торца оси шестерни.

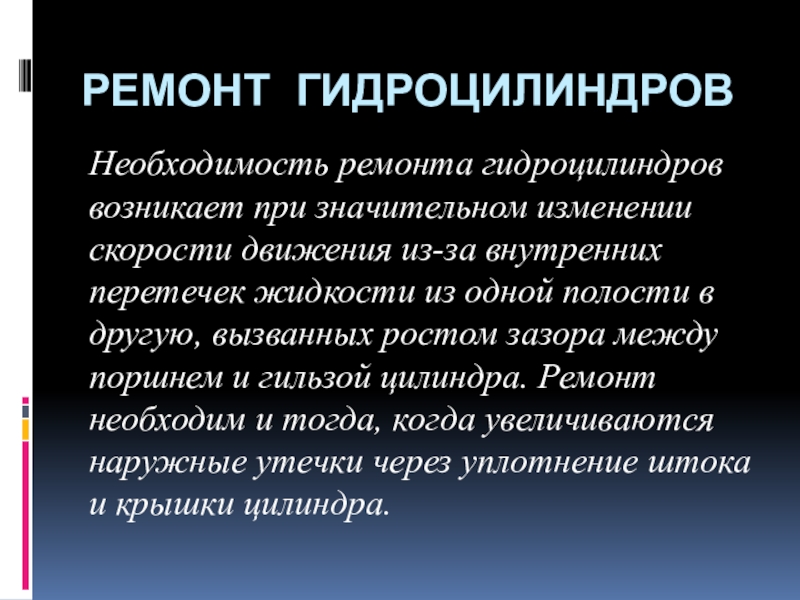

внутренних перетечек жидкости из одной полости в другую, вызван­ных ростом зазора между поршнем и гильзой цилиндра. Ремонт необходим и тогда, когда увеличиваются наружные утечки через уплотне­ние штока и крышки цилиндра.

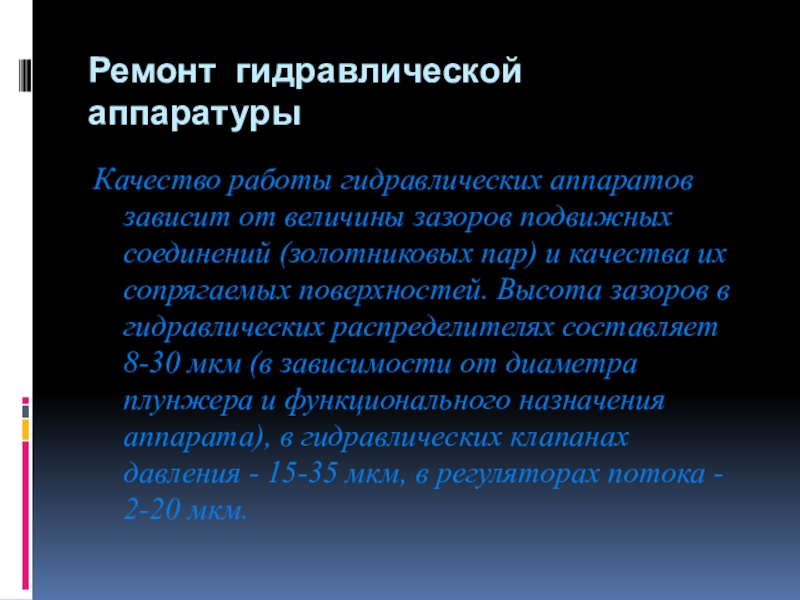

соедине­ний (золотниковых пар) и качества их сопрягаемых поверхностей. Вы­сота зазоров в гидравлических распределителях составляет 8-30 мкм (в зависимости от диаметра плунжера и функционального назначения аппарата), в гидравлических клапанах давления - 15-35 мкм, в регуля­торах потока - 2-20 мкм.

относят различного рода клапаны (давления, обратные) с шариковым или плунжерным затвором. Их ре­монт заключается в замене изношенных запирающих элементов и их седел. Необходимо изготавливать затвор и седло из материалов раз­личной твердости, что улучшает герметичность аппарата. Из менее твердых материалов изготавливаются обычно седла клапанов.

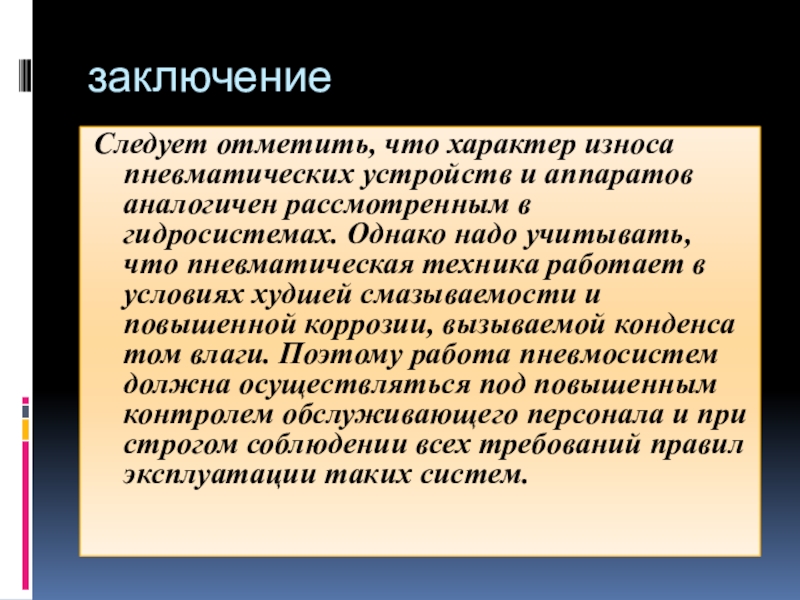

в гидросистемах. Однако надо учитывать, что пневматическая техника работает в условиях худ­шей смазываемости и повышенной коррозии, вызываемой конденса­том влаги. Поэтому работа пневмосистем должна осуществляться под повышенным контролем обслуживающего персонала и при строгом соблюдении всех требований правил эксплуатации таких систем.
