Презентация, доклад по монтажу и наладке электрических сетей на тему Испытание кабелей

 ОПРЕДЕЛЕНИЕ ЦЕЛОСТИ ЖИЛ И ПРАВИЛЬНОСТИ ВЫПОЛНЕННОЙ МАРКИРОВКИКабель, концы которого расположены в разных помещениях, этажах, наиболее рационально прозванивать с помощью двух телефонных трубок. Телефоны и микрофоны обеих трубок соединяют в последовательную цепочку с источником постоянного напряжения 3—6

Слайд 1 испытание кабельных линий

 испытание кабельных линий

Слайд 2 ОПРЕДЕЛЕНИЕ ЦЕЛОСТИ ЖИЛ И ПРАВИЛЬНОСТИ ВЫПОЛНЕННОЙ МАРКИРОВКИ
Кабель, концы которого расположены в

разных помещениях, этажах, наиболее рационально прозванивать с помощью двух телефонных трубок. Телефоны и микрофоны обеих трубок соединяют в последовательную цепочку с источником постоянного напряжения 3—6 В (сухие элементы или аккумуляторы) через прозваниваемую и свободную жилы кабеля. Вместо свободной жилы могут быть использованы либо металлическая оболочка кабеля, либо заземленные конструкции. Схема прозвонки кабеля телефонными трубками с использованием оболочки кабеля приведена на рис. 1.
 ОПРЕДЕЛЕНИЕ ЦЕЛОСТИ ЖИЛ И ПРАВИЛЬНОСТИ ВЫПОЛНЕННОЙ МАРКИРОВКИКабель, концы которого расположены в разных помещениях, этажах, наиболее рационально прозванивать

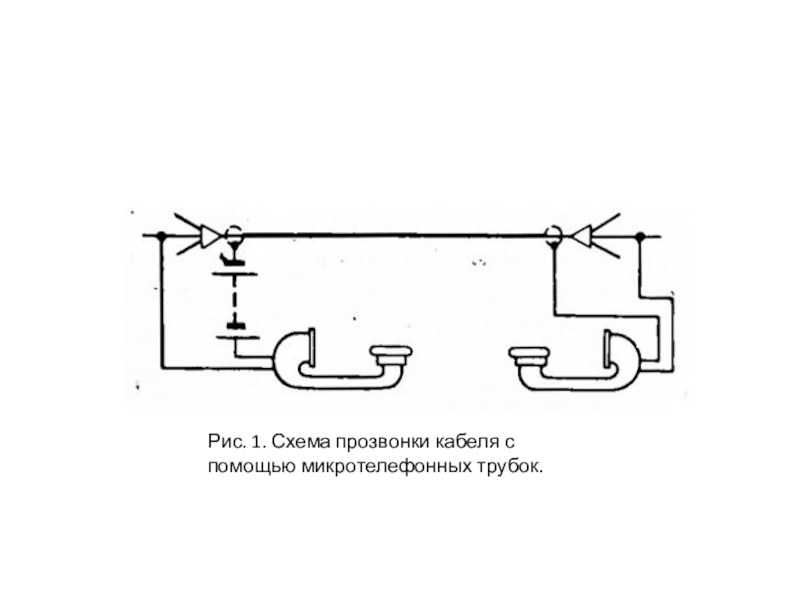

Слайд 3Рис. 1. Схема прозвонки кабеля с помощью микротелефонных трубок.


Рис. 1. Схема прозвонки кабеля с помощью микротелефонных трубок.

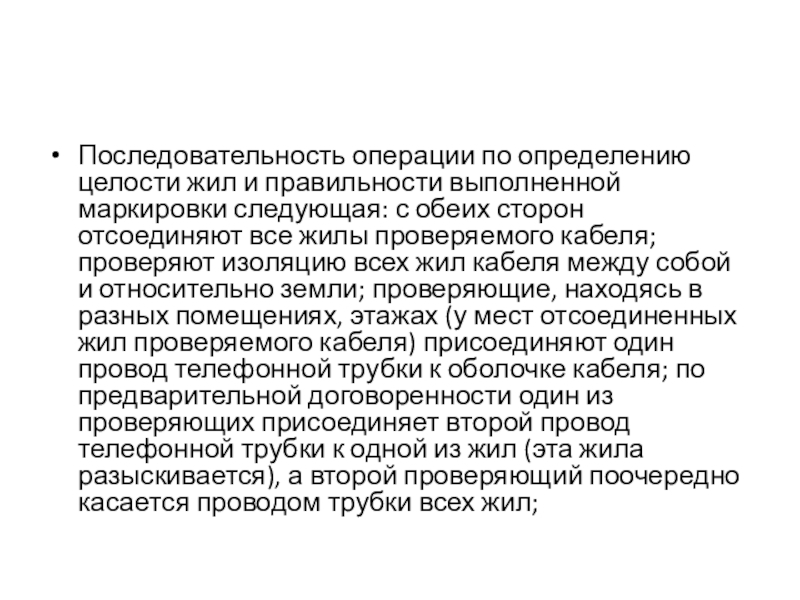

Слайд 4Последовательность операции по определению целости жил и правильности выполненной маркировки следующая:

с обеих сторон отсоединяют все жилы проверяемого кабеля; проверяют изоляцию всех жил кабеля между собой и относительно земли; проверяющие, находясь в разных помещениях, этажах (у мест отсоединенных жил проверяемого кабеля) присоединяют один провод телефонной трубки к оболочке кабеля; по предварительной договоренности один из проверяющих присоединяет второй провод телефонной трубки к одной из жил (эта жила разыскивается), а второй проверяющий поочередно касается проводом трубки всех жил;
Последовательность операции по определению целости жил и правильности выполненной маркировки следующая: с обеих сторон отсоединяют все жилы

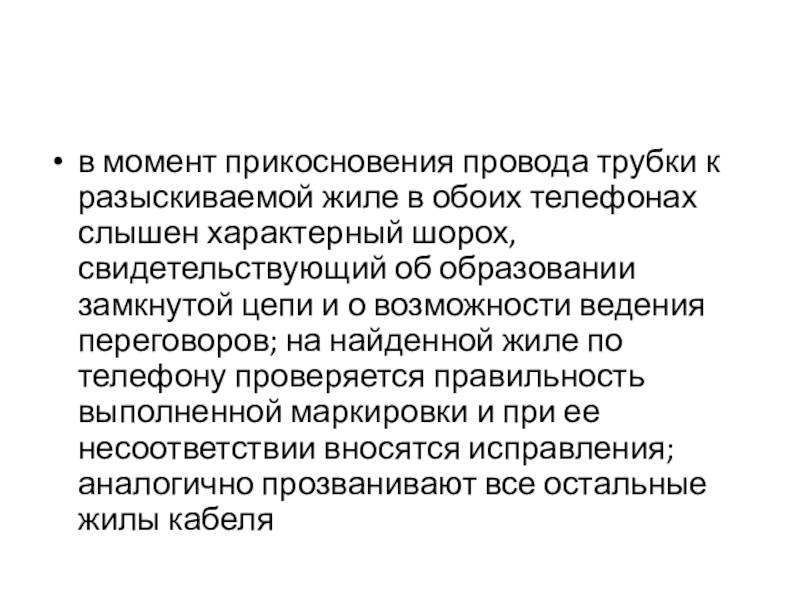

Слайд 5в момент прикосновения провода трубки к разыскиваемой жиле в обоих телефонах

слышен характерный шорох, свидетельствующий об образовании замкнутой цепи и о возможности ведения переговоров; на найденной жиле по телефону проверяется правильность выполненной маркировки и при ее несоответствии вносятся исправления; аналогично прозванивают все остальные жилы кабеля
в момент прикосновения провода трубки к разыскиваемой жиле в обоих телефонах слышен характерный шорох, свидетельствующий об образовании

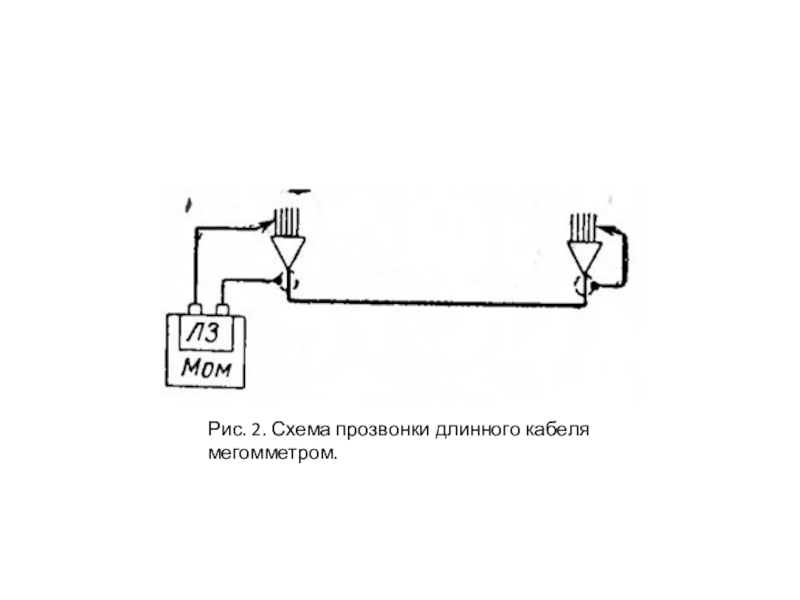

Слайд 6Рис. 2. Схема прозвонки длинного кабеля мегомметром.

Рис. 2. Схема прозвонки длинного кабеля мегомметром.

Слайд 7Для проверки чередования фаз широко используют мегаомметр. Для этого поочередно заземляют

жилы в начале кабеля, а в конце производят измерение сопротивления изоляции жил относительно земли. Заземленную жилу обнаруживают по показаниям мегаомметра, т.к. сопротивление ее изоляции на землю равно 0, а двух других жил – десяткам и даже сотням мегаом.
Для проверки чередования фаз широко используют мегаомметр. Для этого поочередно заземляют жилы в начале кабеля, а в

Слайд 8При этом способе проверки трижды устанавливают и снимают заземление. Персонал, находящийся

у концов кабеля должен иметь между собой связь, чтобы координировать свои действия.
При этом способе проверки трижды устанавливают и снимают заземление. Персонал, находящийся у концов кабеля должен иметь между

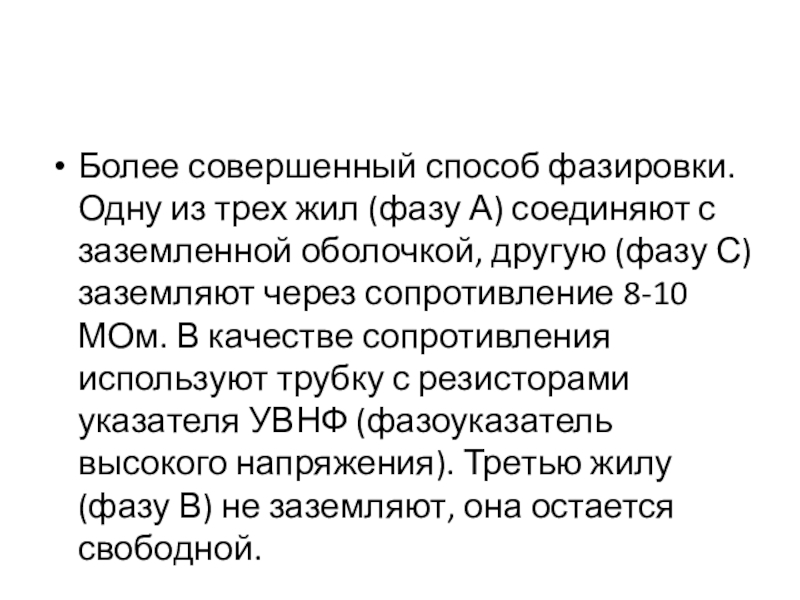

Слайд 9Более совершенный способ фазировки. Одну из трех жил (фазу А) соединяют

с заземленной оболочкой, другую (фазу С) заземляют через сопротивление 8-10 МОм. В качестве сопротивления используют трубку с резисторами указателя УВНФ (фазоуказатель высокого напряжения). Третью жилу (фазу В) не заземляют, она остается свободной.
Более совершенный способ фазировки. Одну из трех жил (фазу А) соединяют с заземленной оболочкой, другую (фазу С)

Слайд 10С другого конца кабеля мегаомметром измеряют сопротивление жил относительно земли. Фазе

А будет соответствовать жила, сопротивление которой на землю равно 0, фазе С – жила, имеющая сопротивление на землю 8-10 МОм., фазе В – жила с бесконечно большим сопротивлением.
С другого конца кабеля мегаомметром измеряют сопротивление жил относительно земли. Фазе А будет соответствовать жила, сопротивление которой

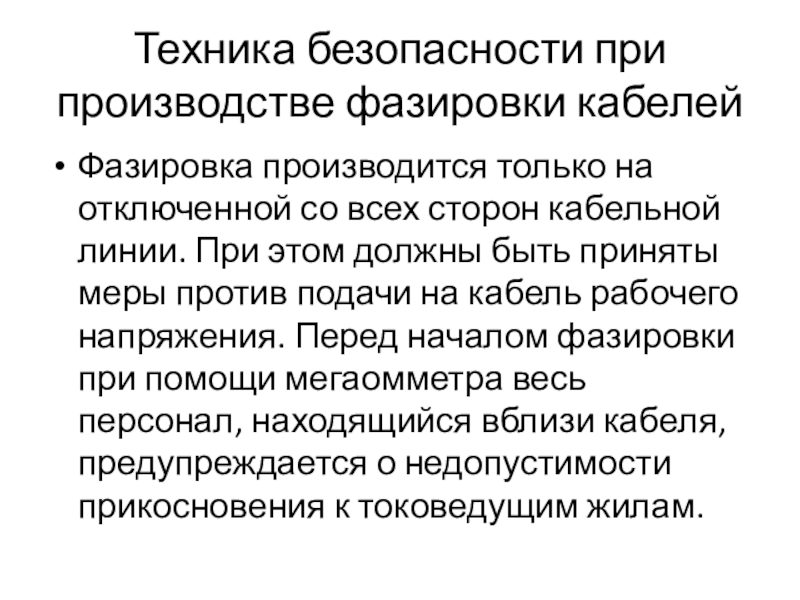

Слайд 11Техника безопасности при производстве фазировки кабелей
Фазировка производится только на отключенной со

всех сторон кабельной линии. При этом должны быть приняты меры против подачи на кабель рабочего напряжения. Перед началом фазировки при помощи мегаомметра весь персонал, находящийся вблизи кабеля, предупреждается о недопустимости прикосновения к токоведущим жилам.
Техника безопасности при производстве фазировки кабелейФазировка производится только на отключенной со всех сторон кабельной линии. При этом

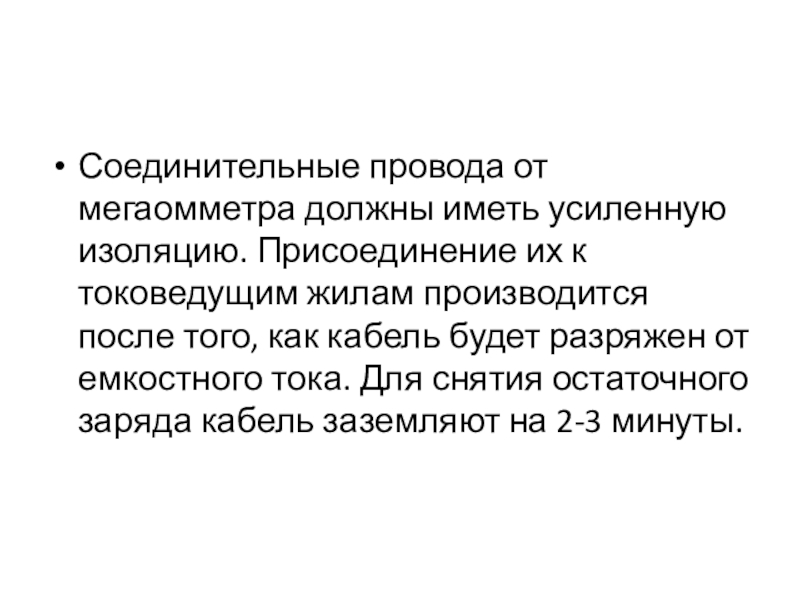

Слайд 12Соединительные провода от мегаомметра должны иметь усиленную изоляцию. Присоединение их к

токоведущим жилам производится после того, как кабель будет разряжен от емкостного тока. Для снятия остаточного заряда кабель заземляют на 2-3 минуты.
Соединительные провода от мегаомметра должны иметь усиленную изоляцию. Присоединение их к токоведущим жилам производится после того, как
