Презентация, доклад по физикеЗакон Джоуля-Ленца.Электронагревательные приборы(8 класс)

№3
Алтухова Валентина Николаевна

МОУШ№ 3 I-III ступеней
отдела образования администрации города Кировское

за 2 с при напряжении в цепи 10 В?
(100 Дж)
2.Какие три физические величины связывают закон Ома?
(I, U, R.)
3.Как формулируется закон Ома?
(Сила тока на участке цепи прямопропорциональна напряжению на концах этого участка цепи и обратно пропорциональна его сопротивлению.)
4. Что представляет собой електрический ток в металлах?
(Электрический ток в металлах - это упорядоченое движение электронов)
5.Как зависит сила тока от напряжения?
(Во сколько раз увеличивается напряжение в цепи , во столько раз увеличивается сила тока.)
6 Как вычислить работу тока ?
( А=U*I*t )
7. Как вычислить мощность тока
(P=U*I)

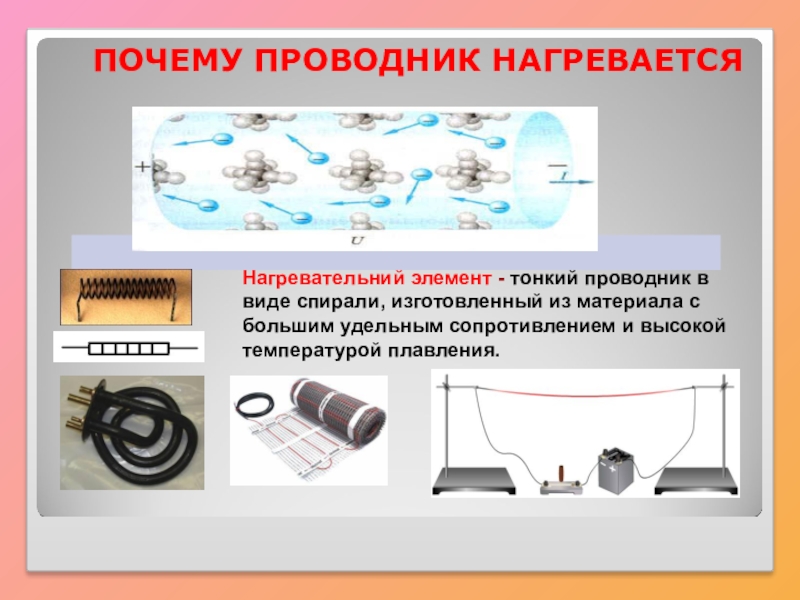

виде спирали, изготовленный из материала с большим удельным сопротивлением и высокой температурой плавления.

тока?

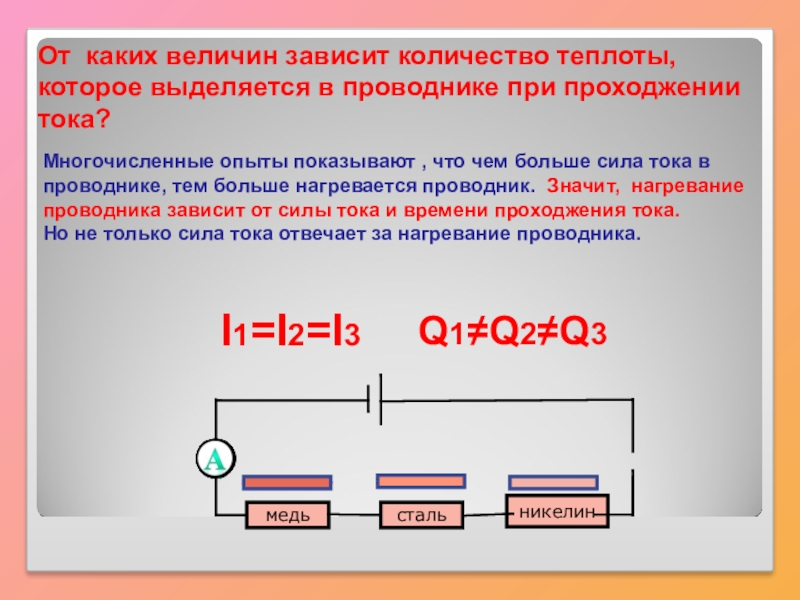

Многочисленные опыты показывают , что чем больше сила тока в проводнике, тем больше нагревается проводник. Значит, нагревание проводника зависит от силы тока и времени проходжения тока.
Но не только сила тока отвечает за нагревание проводника.

медь

никелин

сталь

I1=I2=I3

Q1≠Q2≠Q3

и от того, из какого материала изготовлен проводник

Чтобы проводник лучше нагревался, он должен иметь большое удельное сопротивление

который определяет тепловое действие тока

ЗАКОН ДЖОУЛЯ-ЛЕНЦА

Джеймс Прескотт Джоуль (1818-1889 гг.)

Ленц Емилий Христианович (1804-18650)

Закон Джоуля-Ленца

Q – количество теплоты- [Дж]
I – сила тока – [A]
R – сопртивление – [Ом]
t – время – [c]

Q=I2Rt

Количество теплоты, которое выделяет проводник с током , равно произведению квадрата силы тока, сопротивлению проводника и времени проходжения тока в проводнике

тело накала;
4, 5 — электроды (токовые вводы);
6 — крючки-держатели тела накала;
7 — ножка лампы;
8 — внешнее звено токоввода, предохранитель;
9 — корпус цоколя;
10 — изолятор цоколя (стекло);
11 — контакт донышка цоколя.
олость колбы (вакуумированная или ля.

Конструкция лампы накаливания

коротком замыкании сила тока І =2200 А!
Согласно закону Джоуля-Ленца, в проводах за 0,1 с выделяется Q=(2200А)2*0,1Ом*0,1с=48400 Дж,
которой достаточно, чтобы расплавить 80 г меди. Этого не случится, если в цепи есть предохранитель

Исследование Отчет группы историков Отчет группы инженеров Отчет расчетной группы Отчет экспериментаторов

тока принадлежит… …
2 На законе Джоуля-Ленца построен принцип действия … приборов
3 Устройство, которое размыкает цепь при увеличении предельного значения силы тока, называется…
4 Короткое замыкание возникает, если сопротивление…
5 Нагревательный элемент изготавливают из материала с…
6 Формула закона Джоуля-Ленца…

действие нагревательных бытовых приборов на человека и окружающую среду»
