Презентация, доклад по физике Энергия магнитного поля (11 класс)

Содержание

Явление возникновения тока в замкнутом контуре при изменении магнитного потока, пронизывающего контур, называется явлением электромагнитной индукции.Закон электромагнитной индукции: среднее значение ЭДС индукции в проводящем контуре пропорционально скорости изменения магнитного потока через поверхность, ограниченную контуром.Вокруг контура, по

Слайд 1«…Научная деятельность… единственное, что переживает тебя и что на сотни и

тысячи лет врезается в историю человечества».

Абрам Федорович Иоффе

Энергия магнитного поля

11 класс

«…Научная деятельность… единственное, что переживает тебя и что на сотни и тысячи лет врезается в историю человечества».Абрам

Слайд 2Явление возникновения тока в замкнутом контуре при изменении магнитного потока, пронизывающего

контур, называется явлением электромагнитной индукции.

Закон электромагнитной индукции: среднее значение ЭДС индукции в проводящем контуре пропорционально скорости изменения магнитного потока через поверхность, ограниченную контуром.

Вокруг контура, по которому проходит электрический ток, всегда существует магнитное поле.

Повторение материала

Явление возникновения тока в замкнутом контуре при изменении магнитного потока, пронизывающего контур, называется явлением электромагнитной индукции.Закон электромагнитной

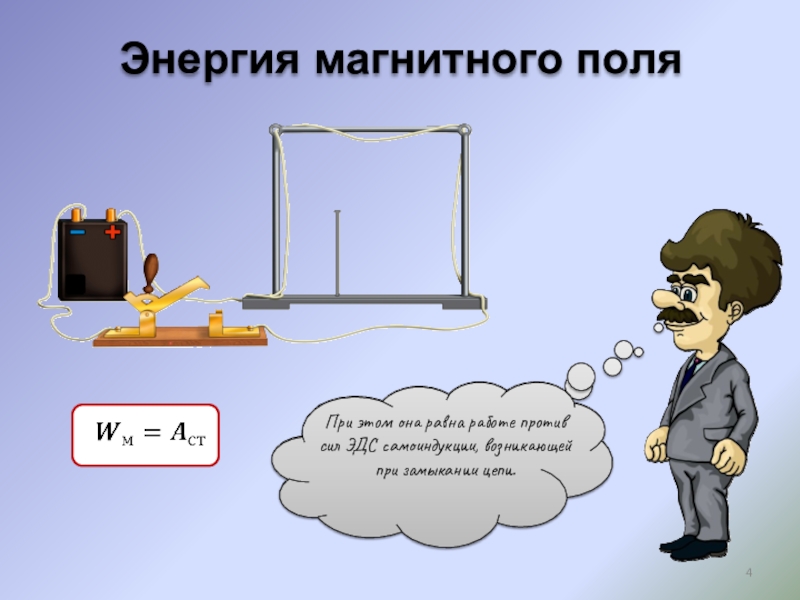

Слайд 4Явление возникновения ЭДС индукции полностью подчиняется закону сохранения энергии.
При этом она

равна работе против сил ЭДС самоиндукции, возникающей при замыкании цепи.

Энергия магнитного поля

Явление возникновения ЭДС индукции полностью подчиняется закону сохранения энергии.При этом она равна работе против сил ЭДС самоиндукции,

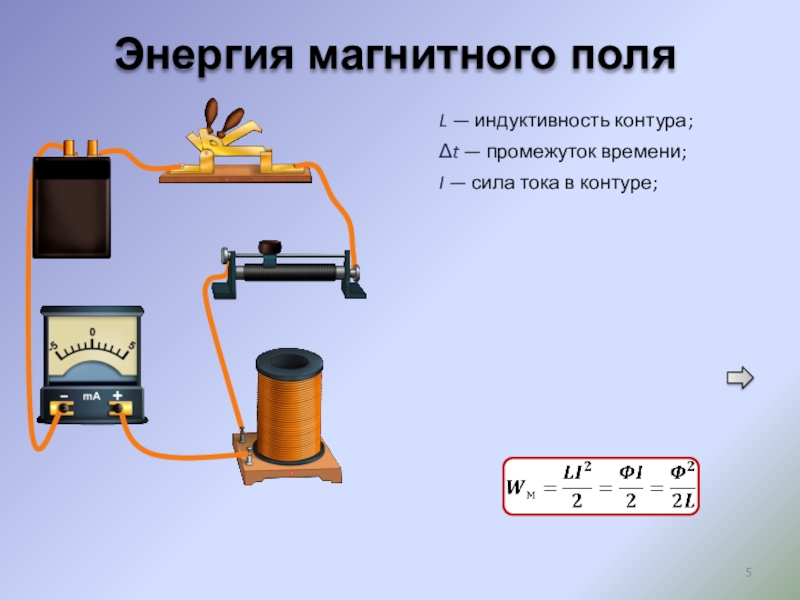

Слайд 5L — индуктивность контура;
I — сила тока в контуре;
Δt — промежуток

времени;

Энергия магнитного поля

L — индуктивность контура;I — сила тока в контуре;Δt — промежуток времени;Энергия магнитного поля

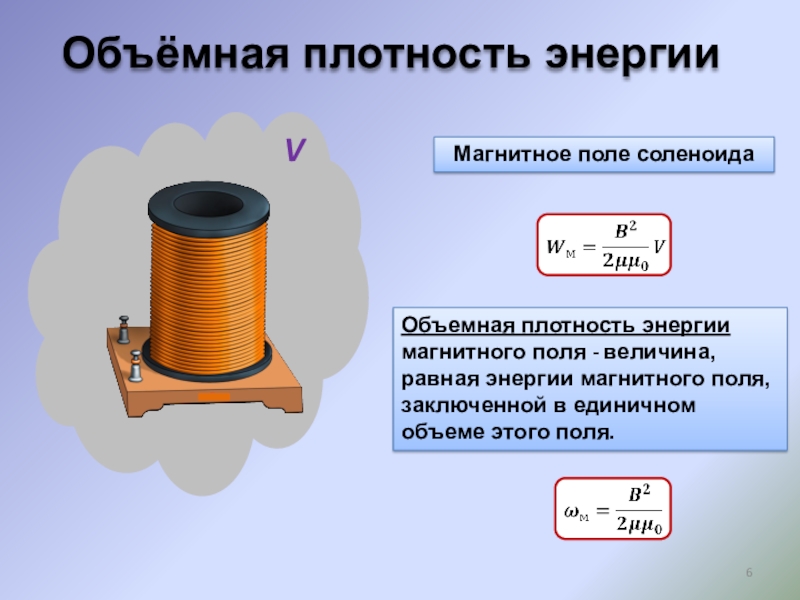

Слайд 6Магнитное поле соленоида
V
Объемная плотность энергии магнитного поля - величина, равная энергии

магнитного поля, заключенной в единичном объеме этого поля.

Объёмная плотность энергии

Магнитное поле соленоидаVОбъемная плотность энергии магнитного поля - величина, равная энергии магнитного поля, заключенной в единичном объеме

Слайд 8Гипотеза: электроны в неподвижном проводнике приводятся в движение электрическим полем, и

это поле непосредственно порождается переменным магнитным полем.

Индуцированное электрическое поле — это поле, созданное переменным магнитным полем.

Физический смысл явления электромагнитной индукции: возникновение индуцированного электрического поля, вызванного изменением магнитного поля.

Джеймс Клерк Максвелл

Гипотеза Максвелла

Гипотеза: электроны в неподвижном проводнике приводятся в движение электрическим полем, и это поле непосредственно порождается переменным магнитным

Слайд 9Отличие индуцированного электрического поля от электростатического и стационарного электрический полей

вызвано переменным

магнитным полем

линии напряженности индуцированного поля — это замкнутые линии

Индуцированное поле — вихревое поле


не является потенциальным

Отличие индуцированного электрического поля от электростатического и стационарного электрический полейвызвано переменным магнитным полемлинии напряженности индуцированного поля —

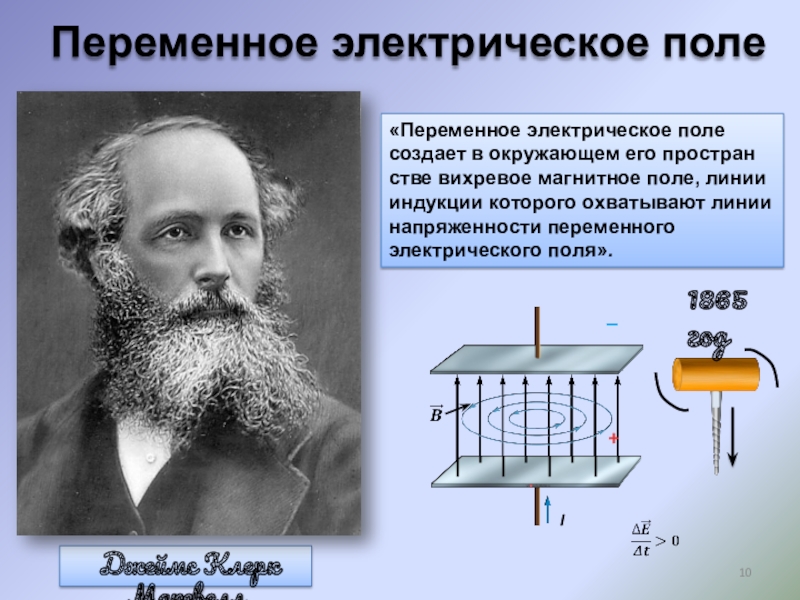

Слайд 10 Джеймс Клерк Максвелл
«Переменное электрическое поле создает в окружающем его простран­стве

вихревое магнитное поле, линии индукции которого охватывают ли­нии напряженности переменного электрического поля».

I

+


1865 год

Переменное электрическое поле

Джеймс Клерк Максвелл«Переменное электрическое поле создает в окружающем его простран­стве вихревое магнитное поле, линии индукции которого

Слайд 12Магнитное поле создается не только током в проводнике, но и изменяющимся

электрическим полем, существующим в пространстве между обкладками конденсатора.

Магнитное поле конденсатора

Магнитное поле создается не только током в проводнике, но и изменяющимся электрическим полем, существующим в пространстве между

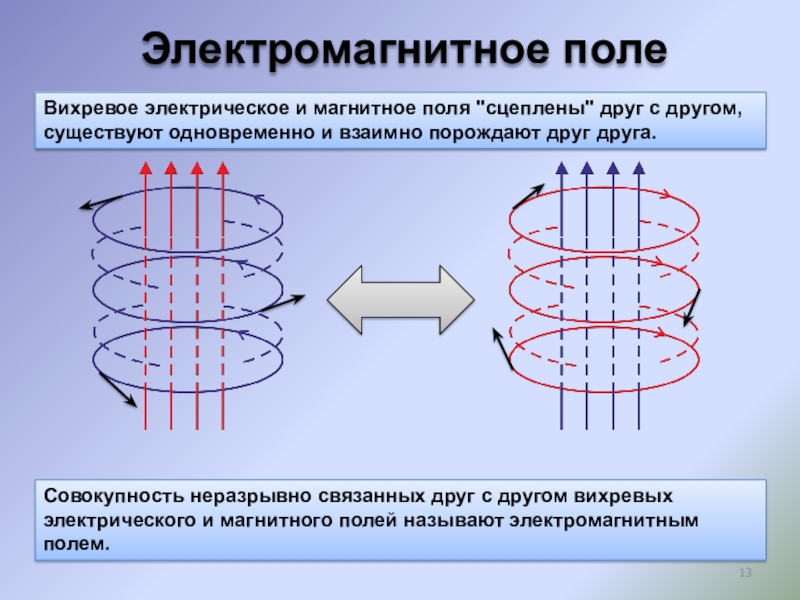

Слайд 13Вихревое электрическое и магнитное поля "сцеплены" друг с дру­гом, существуют одновременно

и взаимно порождают друг друга.

Совокупность неразрывно связанных друг с другом вихревых электрического и магнитного полей называют электромагнитным полем.

Электромагнитное поле

Вихревое электрическое и магнитное поля

Слайд 14Нельзя создать переменное магнитное поле без того, чтобы одновременно в пространстве

не возникло и электрическое поле.

Переменное электрическое поле не может существовать отдельно без магнитного поля.

Отдельное рассмотрение электрического и магнитного полей имеет только относительный смысл.

Электромагнитное поле

Нельзя создать переменное магнитное поле без того, чтобы одновременно в пространстве не возникло и электрическое поле. Переменное

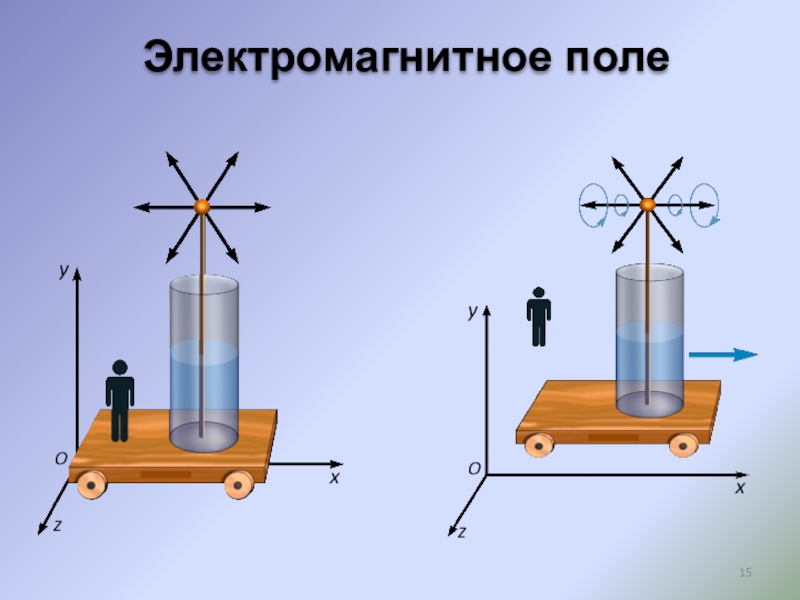

Слайд 15Электромагнитное поле

Электромагнитное поле

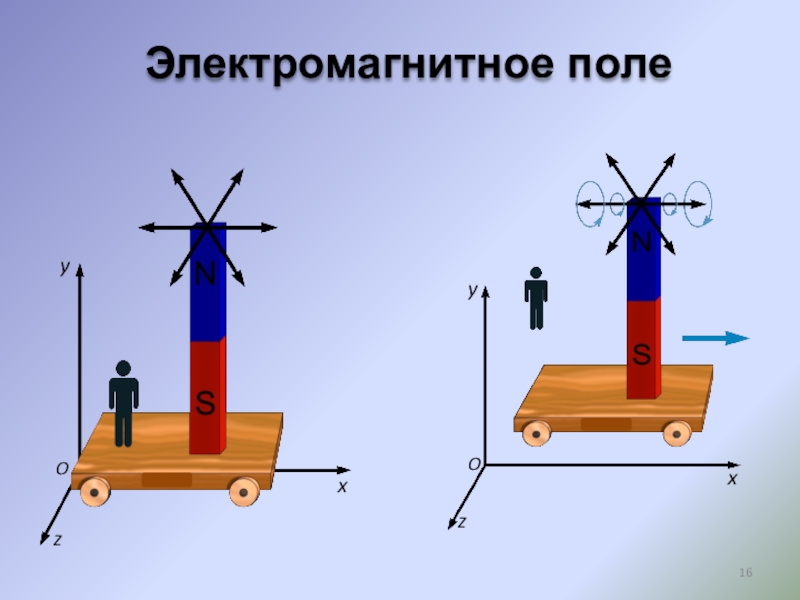

Слайд 16Электромагнитное поле

Электромагнитное поле

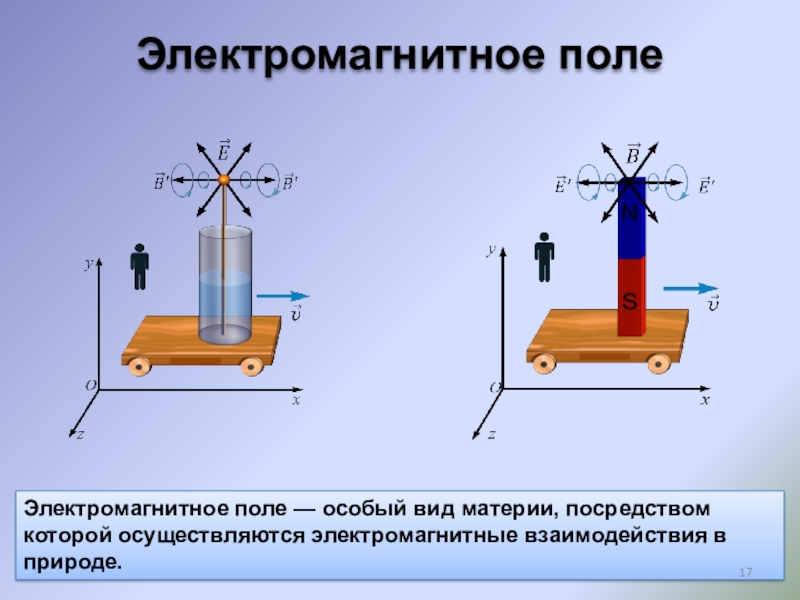

Слайд 17Электромагнитное поле — особый вид материи, посредством которой осуществляются электромагнитные взаимодействия

в природе.

Электромагнитное поле

Электромагнитное поле — особый вид материи, посредством которой осуществляются электромагнитные взаимодействия в природе.Электромагнитное поле

Слайд 18Магнитное поле, на подобие электрического, обладает энергией, прямо пропорциональной квадрату силы

тока.

Переменное электрическое поле порождает переменное магнитное поле и наоборот.

Электромагнитное поле — это особый вид материи, посредством которой осуществляются электромагнитные взаимодействия в природе.

Отдельное рассмотрение электрического и магнитного полей имеет только относительный смысл.

Основные выводы:

Магнитное поле, на подобие электрического, обладает энергией, прямо пропорциональной квадрату силы тока.Переменное электрическое поле порождает переменное магнитное

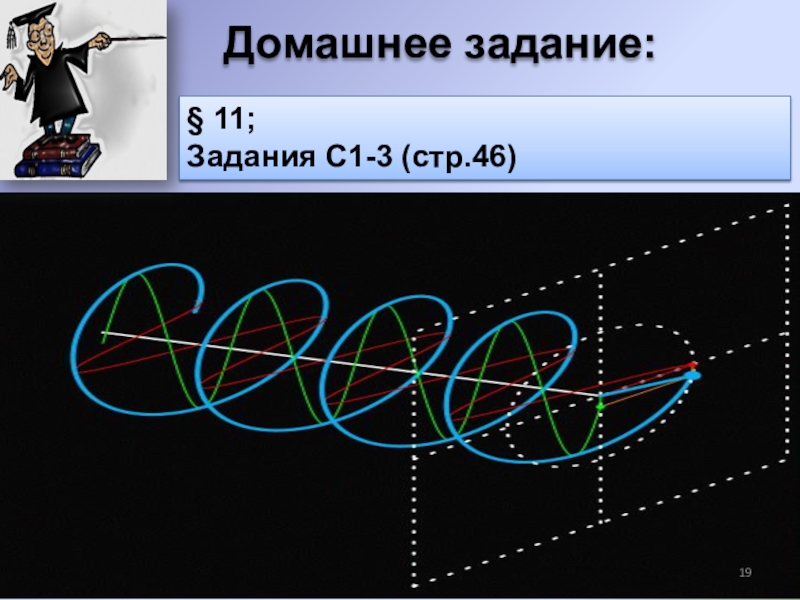

Слайд 19Домашнее задание:
§ 5.7;
Упр. 9 (14)
§ 11;
Задания С1-3 (стр.46)

Домашнее задание:§ 5.7; Упр. 9 (14)§ 11; Задания С1-3 (стр.46)
