Презентация, доклад по физике в 8 классе к уроку Нагревание проводников электрическим током. Закон Джоуля- Ленца
Содержание
- 1. Презентация по физике в 8 классе к уроку Нагревание проводников электрическим током. Закон Джоуля- Ленца
- 2. Актуализация знаний.1. Какую работу совершит
- 3. Потребители электрического токаКакой прибор не вписывается в
- 4. Тема урокаНагревание проводников электрическим током. Закон Джоуля-Ленца
- 5. Цель урока1. объяснить явление нагревания проводников электрическим
- 6. БАТАРЕЯПочему же проводники нагреваются?Рассмотрим на примере движении одного электрона по проводнику
- 7. От каких величин зависит нагревание проводника?медьникелинстальАI1=I2=I3Q1≠Q2≠Q3
- 8. медьникелинстальАСледовательно количество теплоты зависит не только от
- 9. Сделаем выводОт чего зависит количество теплоты в
- 10. Как записывается закон Джоуля-ЛенцаQ – количество теплоты
- 11. Систематизация знаний1. В чем проявляется тепловое действие
- 12. Решим задачуОпределить количество теплоты, выделяемое проводником, сопротивление
- 13. Типовые задачи по содержательным линиям экзаменационных работ
- 14. Задача №1 При ремонте электроплитки
- 15. Задача №2Сопротивление электрического кипятильника 100 Ом. Сила

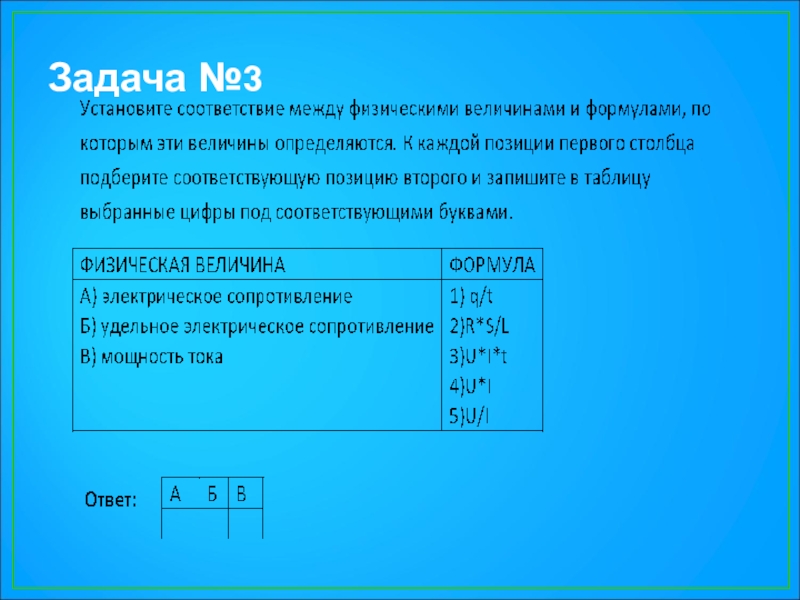

- 16. Задача №3
- 17. Используя источник тока (4,5 В), вольтметр, амперметр,
- 18. Электрическая плитка, подключённая к

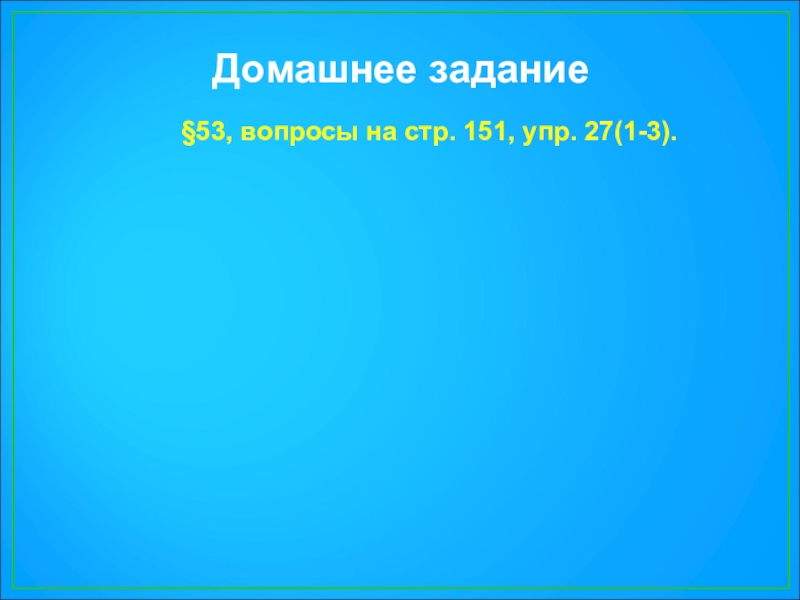

- 19. Домашнее задание§53, вопросы на стр. 151, упр. 27(1-3).Спасибо за урок
Слайд 2Актуализация знаний.
1. Какую работу совершит ток силой 5 А
(100 Дж)
2. Какие три величины связывают закон Ома?
(I, U, R; сила тока, напряжение, сопротивление.)
3. Как формулируется закон Ома?
(Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.)
4. Что представляет собой электрический ток в металлах?
(Эл-ий Ток в металлах представляет собой упорядоченное движение свободных электронов )
5. Какова зависимость силы тока от напряжения?
( Во сколько раз увеличивается напряжение в цепи, во столько же раз увеличивается и сила тока)
6. Как выразить работу тока за некоторое время?
( А=U*I*t )
7. Как рассчитать мощность электрического тока?
(P=U*I)
8. При каком соединении все потребители находятся при одной и той же силе тока?
(При последовательном соединении)
Слайд 3Потребители электрического тока
Какой прибор не вписывается в общий ряд? Уберите лишний.
Чем ты руководствовался, делая выбор?
Какое действие электрического тока проявляется в выбранных приборах?
(Тепловое)

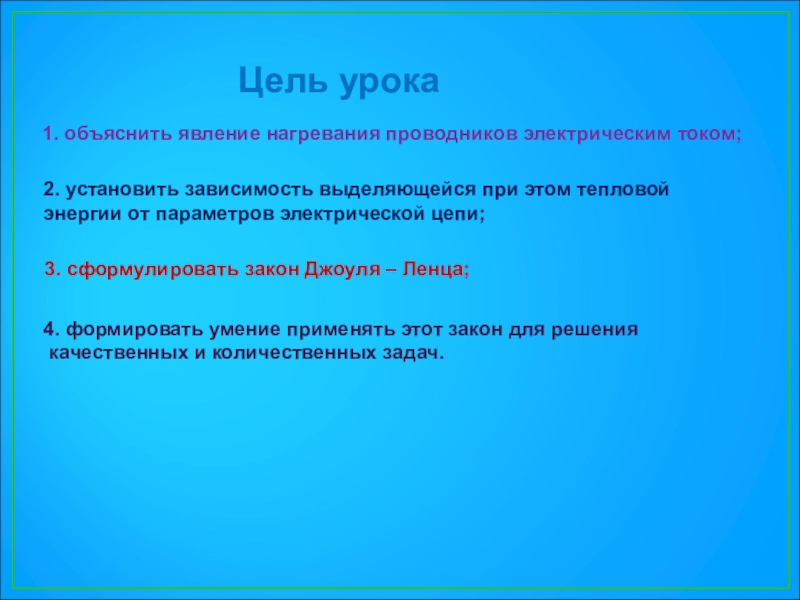

Слайд 5Цель урока
1. объяснить явление нагревания проводников электрическим током;
2. установить зависимость
энергии от параметров электрической цепи;
3. сформулировать закон Джоуля – Ленца;
4. формировать умение применять этот закон для решения
качественных и количественных задач.

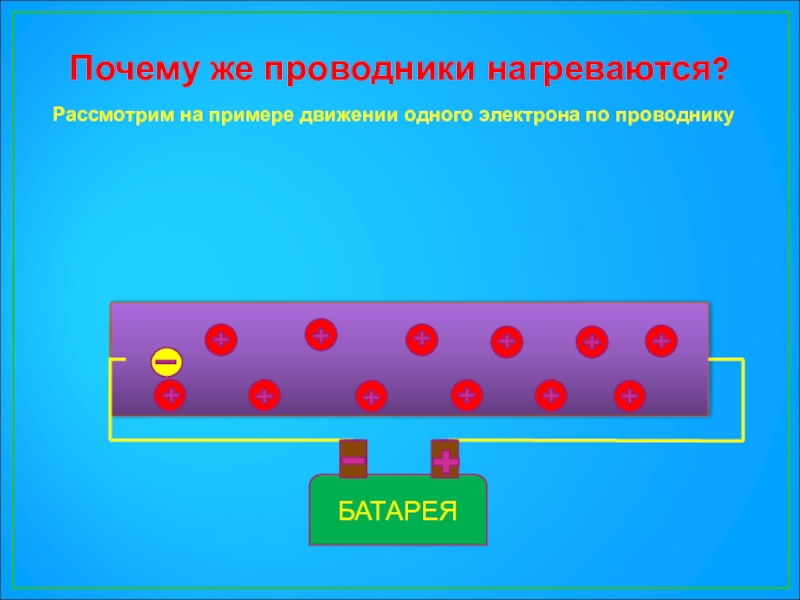

Слайд 6
БАТАРЕЯ
Почему же проводники нагреваются?
Рассмотрим на примере движении одного электрона по проводнику

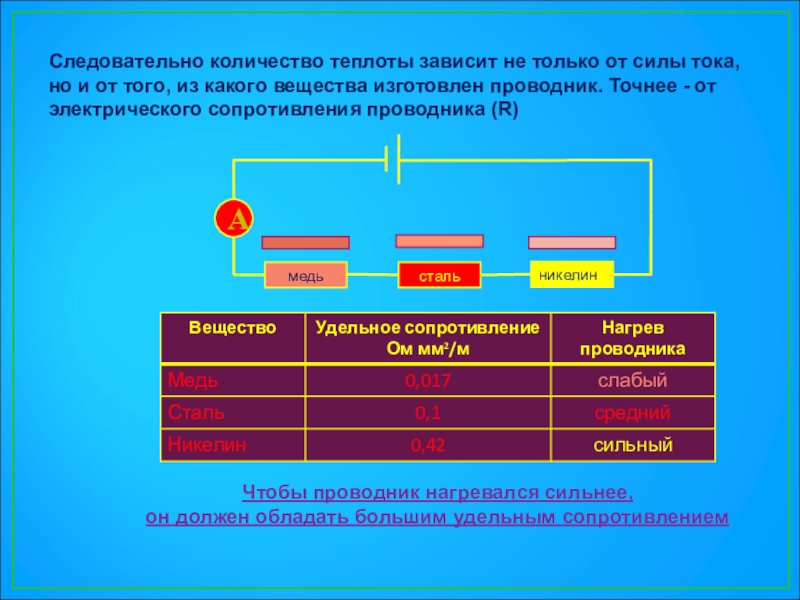

Слайд 8медь
никелин
сталь
А
Следовательно количество теплоты зависит не только от силы тока, но и
Чтобы проводник нагревался сильнее,
он должен обладать большим удельным сопротивлением
Слайд 9Сделаем вывод
От чего зависит количество теплоты в проводнике с током?
Количество теплоты,
электрического тока по проводнику, зависит от силы тока
в этом проводнике и от его электрического сопротивления.
Джеймс Прескотт Джоуль (1818-1889 гг.)
Обосновал на опытах закон сохранения энергии.
Установил закон определяющий тепловое действие
электрического тока. Вычислил скорость движения молекул
газа и установил её зависимость от температуры.
Ленц Эмилий Христианович (1804 – 1865)
Один из основоположников электротехники. С его именем связано открытие закона определяющего тепловые действия тока, и закона, определяющего направление индукционного тока.
Закон определяющий тепловое действие тока.
ЗАКОН ДЖОУЛЯ-ЛЕНЦА

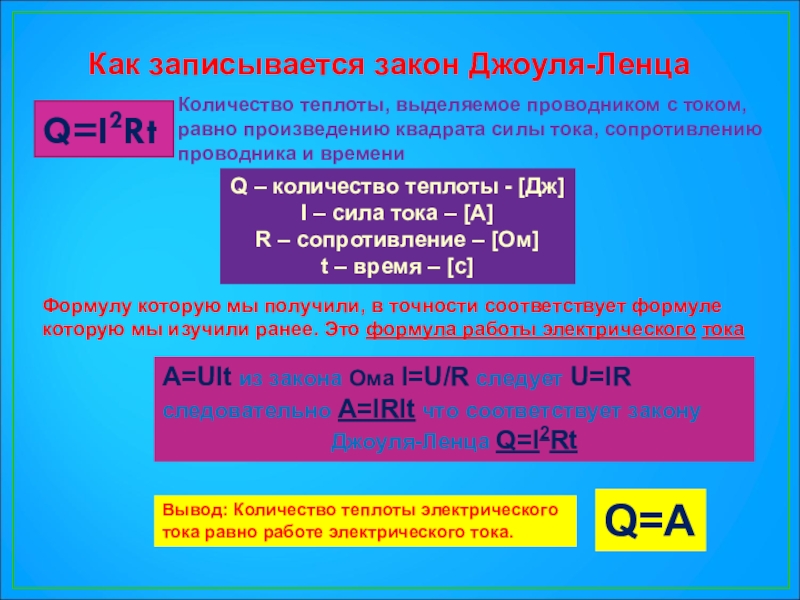

Слайд 10Как записывается закон Джоуля-Ленца
Q – количество теплоты - [Дж]
I
R – сопротивление – [Ом]
t – время – [c]
Q=I2Rt
Формулу которую мы получили, в точности соответствует формуле которую мы изучили ранее. Это формула работы электрического тока
A=UIt из закона Ома I=U/R следует U=IR
следовательно A=IRIt что соответствует закону
Джоуля-Ленца Q=I2Rt
Вывод: Количество теплоты электрического
тока равно работе электрического тока.
Q=A
Количество теплоты, выделяемое проводником с током,
равно произведению квадрата силы тока, сопротивлению
проводника и времени
![Как записывается закон Джоуля-ЛенцаQ – количество теплоты - [Дж] I – сила тока – [A]R –](/img/thumbs/ba7f372745e5323cb31274c2a5d2279a-800x.jpg "Презентация по физике в 8 классе к уроку Нагревание проводников электрическим током. Закон Джоуля- Ленца Как записывается закон Джоуля-ЛенцаQ – количество теплоты - [Дж] I –")

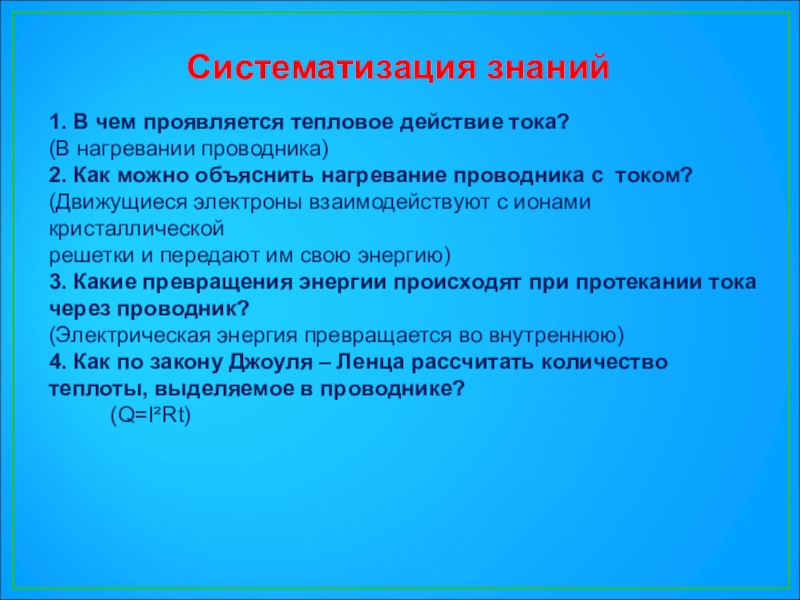

Слайд 11Систематизация знаний
1. В чем проявляется тепловое действие тока?
(В нагревании проводника)
2. Как
(Движущиеся электроны взаимодействуют с ионами кристаллической
решетки и передают им свою энергию)
3. Какие превращения энергии происходят при протекании тока через проводник?
(Электрическая энергия превращается во внутреннюю)
4. Как по закону Джоуля – Ленца рассчитать количество теплоты, выделяемое в проводнике?
(Q=I²Rt)

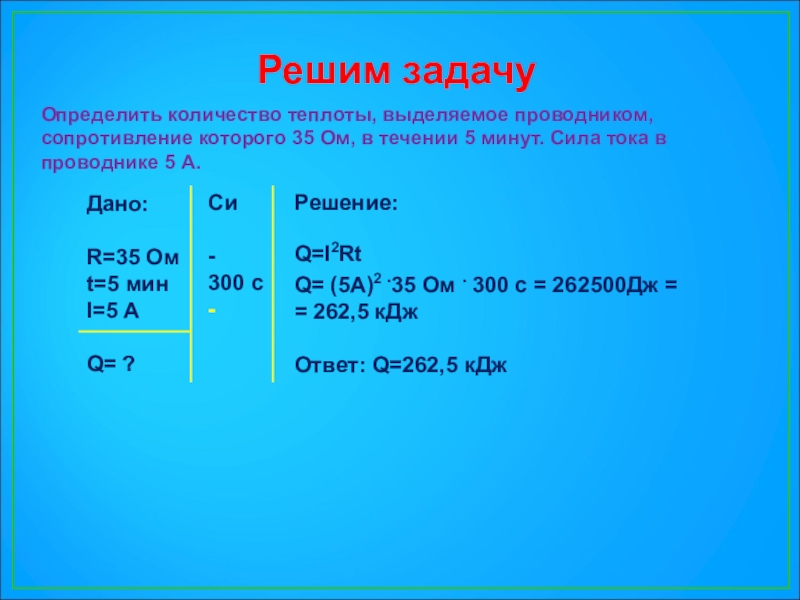

Слайд 12Решим задачу
Определить количество теплоты, выделяемое проводником, сопротивление которого 35 Ом, в
Дано:
R=35 Ом
t=5 мин
I=5 А
Q= ?
Си
-
300 с
-
Решение:
Q=I2Rt
Q= (5A)2 .35 Ом . 300 с = 262500Дж =
= 262,5 кДж
Ответ: Q=262,5 кДж
Слайд 13Типовые задачи по содержательным линиям экзаменационных работ ОГЭ 2018 года
«При изучении
задачи полезнее правил.»
Исаак Ньютон
Слайд 14Задача №1
При ремонте электроплитки её спираль укоротили в
1) Увеличилась в 2 раза
2) Увеличилась в 4 раза
3) Уменьшилась в 2 раза
4) Уменьшилась в 4 раза

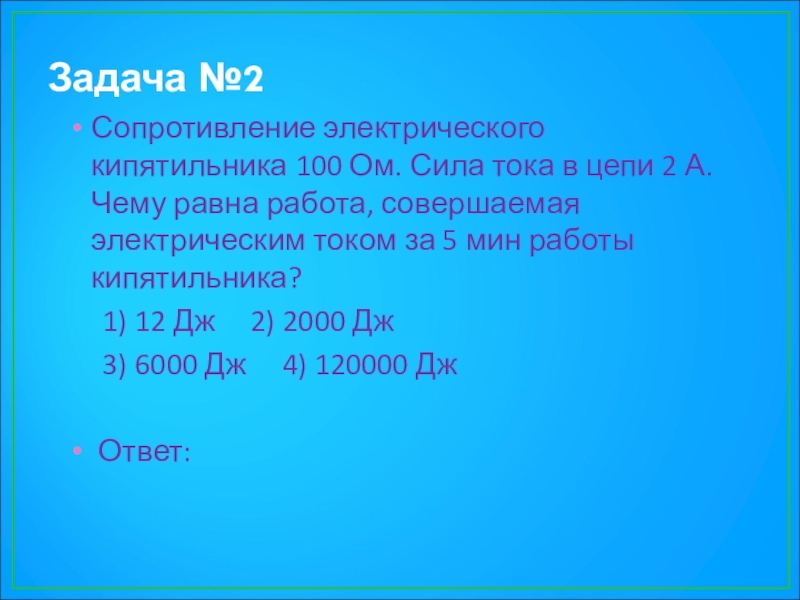

Слайд 15Задача №2
Сопротивление электрического кипятильника 100 Ом. Сила тока в цепи 2
1) 12 Дж 2) 2000 Дж
3) 6000 Дж 4) 120000 Дж
Ответ:

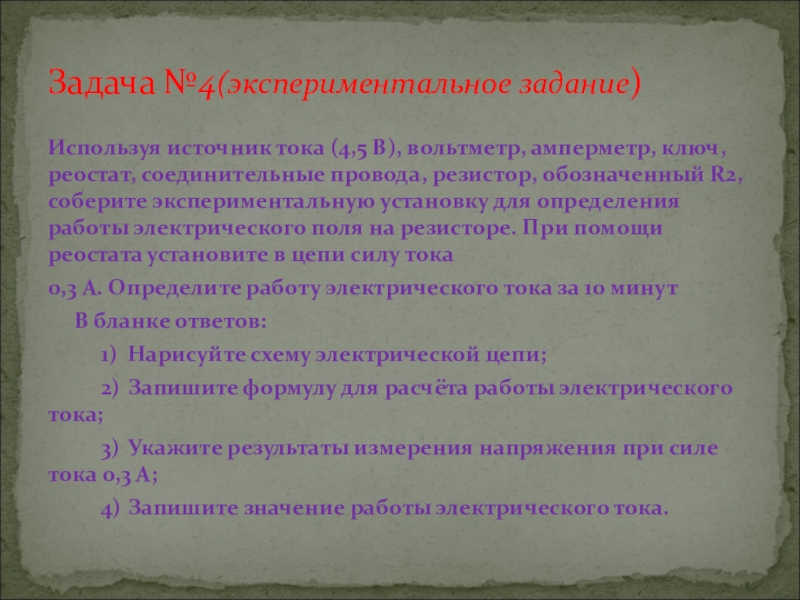

Слайд 17Используя источник тока (4,5 В), вольтметр, амперметр, ключ, реостат, соединительные провода,
0,3 А. Определите работу электрического тока за 10 минут
В бланке ответов:
1) Нарисуйте схему электрической цепи;
2) Запишите формулу для расчёта работы электрического тока;
3) Укажите результаты измерения напряжения при силе тока 0,3 А;
4) Запишите значение работы электрического тока.
Задача №4(экспериментальное задание)
Слайд 18 Электрическая плитка, подключённая к источнику постоянного тока, за
Задача №5
