Презентация, доклад по физике в 11 классе Вектор магнитной индукции

ЦЕЛЬ УРОКА:ВВЕСТИ ПОНЯТИЯ ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ И ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

Слайд 1 ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ. ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ. ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

Слайд 2ЦЕЛЬ УРОКА:
ВВЕСТИ ПОНЯТИЯ ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ И ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

ЦЕЛЬ УРОКА:ВВЕСТИ ПОНЯТИЯ ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ И ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

Слайд 3ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ
ВЕКТОРНАЯ ХАРАКТЕРИСТИКА МАГНИТНОГО ПОЛЯ –


МАГНИТНАЯ ИНДУКЦИЯ ( )

ЗА НАПРАВЛЕНИЕ ВЕКТОРА МАГНИТНОЙ ИНДУКЦИИ ПРИНИМАЕТСЯ НАПРАВЛЕНИЕ, КОТОРОЕ ПОКАЗЫВАЕТ СЕВЕРНЫЙ ПОЛЮС N МАГНИТНОЙ СТРЕЛКИ, СВОБОДНО УСТАНАВЛИВАЮЩЕЙСЯ В МАГНИТНОМ ПОЛЕ.


ЭТО НАПРАВЛЕНИЕ СОВПАДАЕТ С НАПРАВЛЕНИЕМ ПОЛОЖИТЕЛЬНОЙ НОРМАЛИ К ЗАМКНУТОМУ КОНТУРУ С ТОКОМ
ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ    ВЕКТОРНАЯ ХАРАКТЕРИСТИКА МАГНИТНОГО ПОЛЯ –     МАГНИТНАЯ ИНДУКЦИЯ

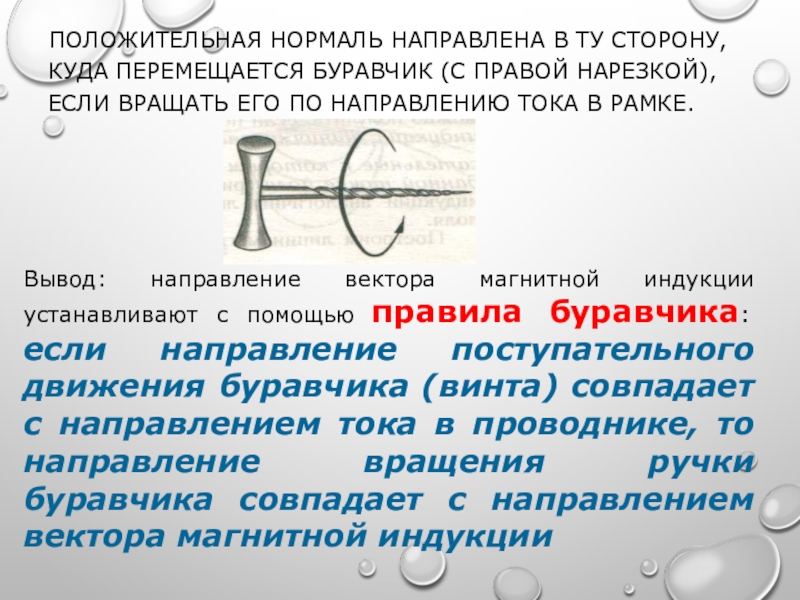

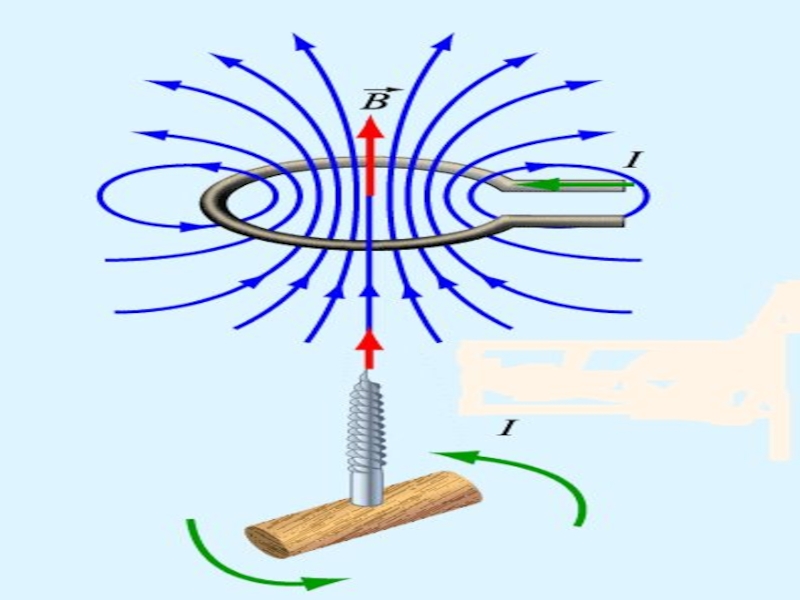

Слайд 4ПОЛОЖИТЕЛЬНАЯ НОРМАЛЬ НАПРАВЛЕНА В ТУ СТОРОНУ, КУДА ПЕРЕМЕЩАЕТСЯ БУРАВЧИК (С ПРАВОЙ

НАРЕЗКОЙ), ЕСЛИ ВРАЩАТЬ ЕГО ПО НАПРАВЛЕНИЮ ТОКА В РАМКЕ.




Вывод: направление вектора магнитной индукции устанавливают с помощью правила буравчика: если направление поступательного движения буравчика (винта) совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции

ПОЛОЖИТЕЛЬНАЯ НОРМАЛЬ НАПРАВЛЕНА В ТУ СТОРОНУ, КУДА ПЕРЕМЕЩАЕТСЯ БУРАВЧИК (С ПРАВОЙ НАРЕЗКОЙ), ЕСЛИ ВРАЩАТЬ ЕГО ПО НАПРАВЛЕНИЮ

Слайд 6ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ МАГНИТНОГО ПОЛЯ
МП ГРАФИЧЕСКИ ИЗОБРАЖАЕТСЯ С ПОМОЩЬЮ ЛИНИЙ МАГНИТНОЙ ИНДУКЦИИ

– ЭТО ЛИНИИ, КАСАТЕЛЬНЫЕ К КОТОРЫМ В ЛЮБОЙ ИХ ТОЧКЕ СОВПАДАЮТ С ВЕКТОРОМ В ДАННОЙ ТОЧКЕ ПОЛЯ.
ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ НЕ ПЕРЕСЕКАЮТСЯ.
ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ ЗАМКНУТЫ, ПОЭТОМУ МП ЯВЛЯЕТСЯ ВИХРЕВЫМ.


ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ МАГНИТНОГО ПОЛЯМП ГРАФИЧЕСКИ ИЗОБРАЖАЕТСЯ С ПОМОЩЬЮ ЛИНИЙ МАГНИТНОЙ ИНДУКЦИИ – ЭТО ЛИНИИ, КАСАТЕЛЬНЫЕ К КОТОРЫМ

Слайд 7

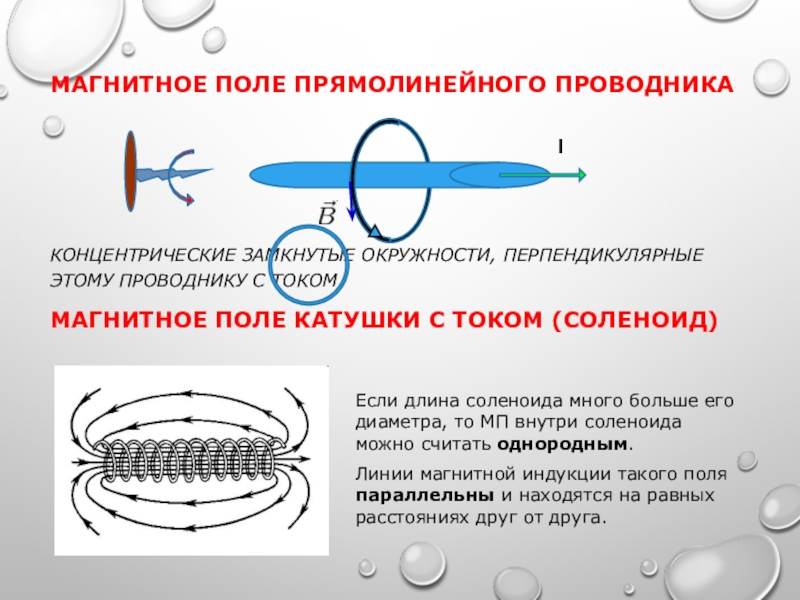

МАГНИТНОЕ ПОЛЕ ПРЯМОЛИНЕЙНОГО ПРОВОДНИКА



КОНЦЕНТРИЧЕСКИЕ ЗАМКНУТЫЕ ОКРУЖНОСТИ, ПЕРПЕНДИКУЛЯРНЫЕ ЭТОМУ ПРОВОДНИКУ С ТОКОМ.
МАГНИТНОЕ

ПОЛЕ КАТУШКИ С ТОКОМ (СОЛЕНОИД)

Если длина соленоида много больше его диаметра, то МП внутри соленоида можно считать однородным.
Линии магнитной индукции такого поля параллельны и находятся на равных расстояниях друг от друга.


МАГНИТНОЕ ПОЛЕ ПРЯМОЛИНЕЙНОГО ПРОВОДНИКАКОНЦЕНТРИЧЕСКИЕ ЗАМКНУТЫЕ ОКРУЖНОСТИ, ПЕРПЕНДИКУЛЯРНЫЕ ЭТОМУ ПРОВОДНИКУ С ТОКОМ.МАГНИТНОЕ ПОЛЕ КАТУШКИ С ТОКОМ (СОЛЕНОИД)Если длина

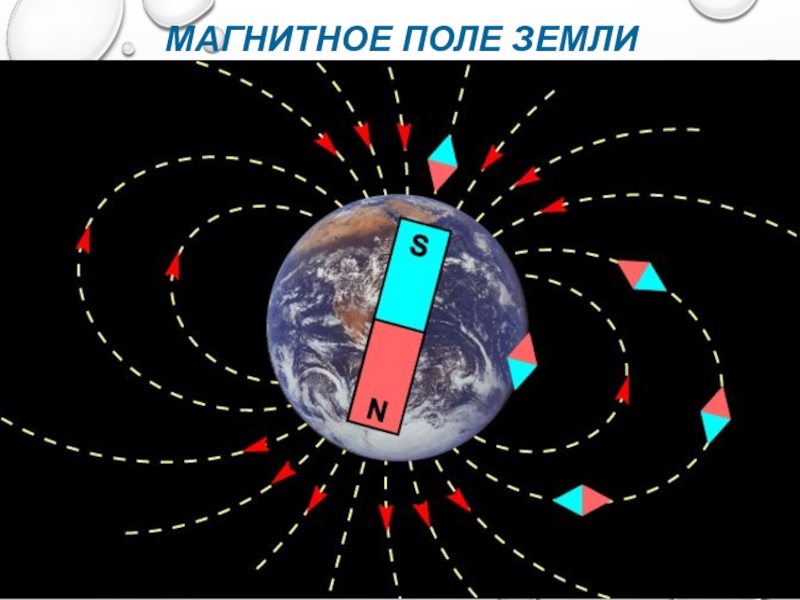

Слайд 8МАГНИТНОЕ ПОЛЕ ЗЕМЛИ

МАГНИТНОЕ ПОЛЕ ЗЕМЛИ

Слайд 9ВЫВОДЫ ПО УРОКУ:
МП – ВИХРЕВОЕ ПОЛЕ, В КАЖДОЙ ТОЧКЕ ПОЛЯ ВЕКТОР

МАГНИТНОЙ ИНДУКЦИИ ИМЕЕТ ОПРЕДЕЛЕННОЕ НАПРАВЛЕНИЕ, КОТОРОЕ УКАЗЫВАЕТ МАГНИТНАЯ СТРЕЛКА ИЛИ ЕГО МОЖНО ОПРЕДЕЛИТЬ ПО ПРАВИЛУ БУРАВЧИКА.
МП НЕ ИМЕЕТ ИСТОЧНИКОВ (МАГНИТНЫХ ЗАРЯДОВ В ПРИРОДЕ НЕ СУЩЕСТВУЕТ).


ВЫВОДЫ ПО УРОКУ:МП – ВИХРЕВОЕ ПОЛЕ, В КАЖДОЙ ТОЧКЕ ПОЛЯ ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ ИМЕЕТ ОПРЕДЕЛЕННОЕ НАПРАВЛЕНИЕ, КОТОРОЕ

Слайд 10ДОМАШНЕЕ ЗАДАНИЕ:
§2 УЧЕБНИКА, ОТВЕТИТЬ НА ВОПРОСЫ.

ДОМАШНЕЕ ЗАДАНИЕ:§2 УЧЕБНИКА, ОТВЕТИТЬ НА ВОПРОСЫ.
