Презентация, доклад по физике Уравнение тонкой линзы. Построение изображений (11 класс)

ОбозначенияS – точечный источникa – расстояние от точечного источника S до линзыb – расстояние от линзы до изображения f – фокусное расстояние (от оптического центра линзы до точки фокуса)Утверждения, используемые для построений:Луч, проходящий через оптический центр

Слайд 1Уравнение тонкой линзы. Построение изображений
Чалов Дмитрий, 351 гр.

Уравнение тонкой линзы. Построение изображенийЧалов Дмитрий, 351 гр.

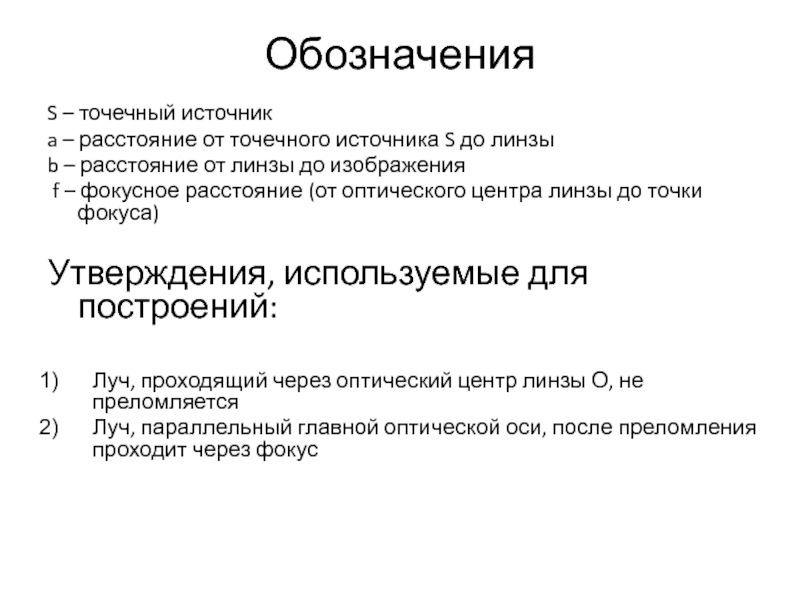

Слайд 2Обозначения
S – точечный источник
a – расстояние от точечного источника S до

линзы
b – расстояние от линзы до изображения
f – фокусное расстояние (от оптического центра линзы до точки фокуса)

Утверждения, используемые для построений:

Луч, проходящий через оптический центр линзы О, не преломляется
Луч, параллельный главной оптической оси, после преломления проходит через фокус

ОбозначенияS – точечный источникa – расстояние от точечного источника S до линзыb – расстояние от линзы до

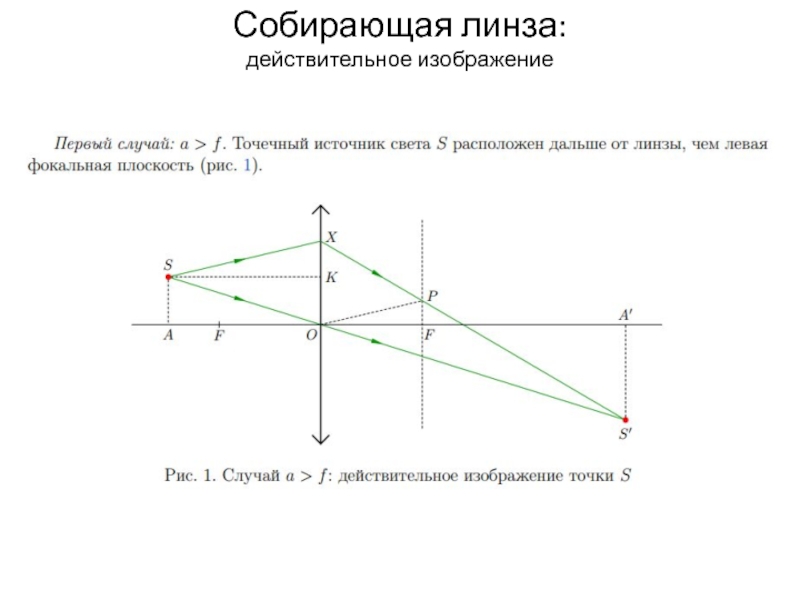

Слайд 3Собирающая линза: действительное изображение

Собирающая линза:  действительное изображение

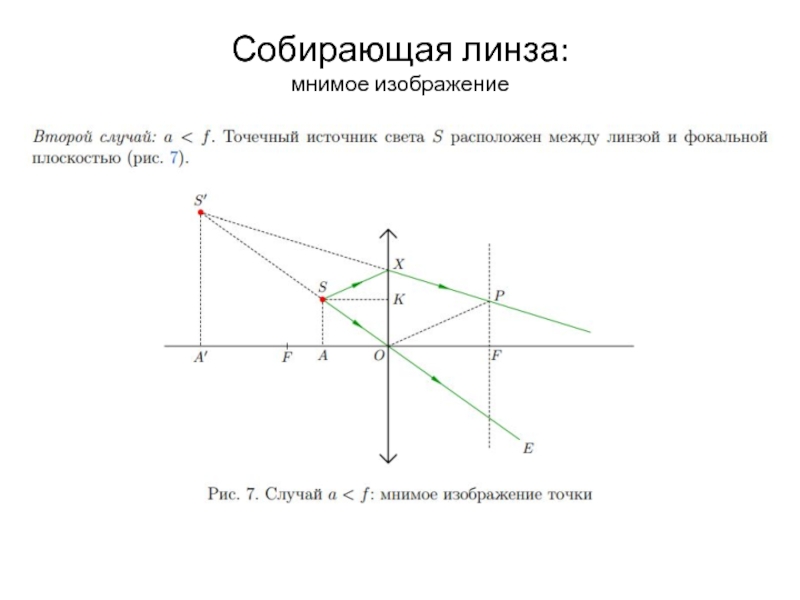

Слайд 4Собирающая линза: мнимое изображение

Собирающая линза: мнимое изображение

Слайд 5Собирающая линза: предмет в фокальной плоскости

Собирающая линза:  предмет в фокальной плоскости

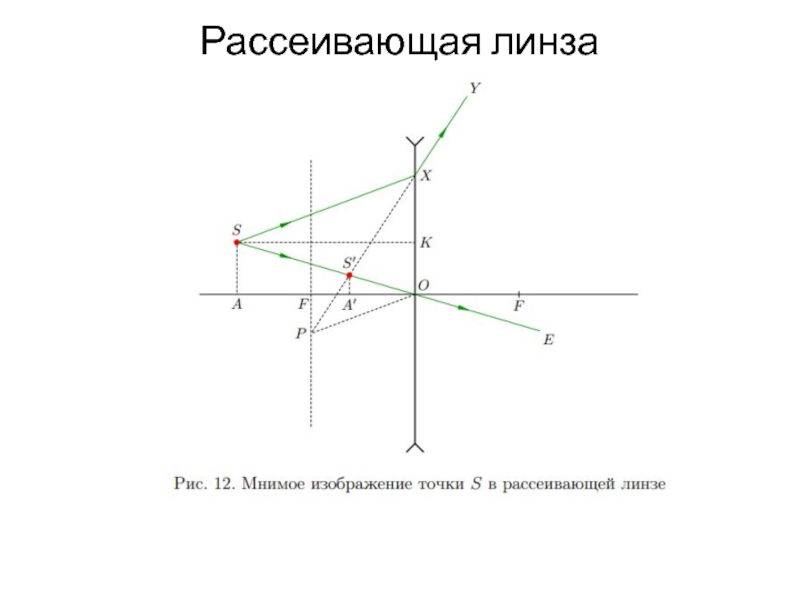

Слайд 6Рассеивающая линза

Рассеивающая линза

Слайд 7Уравнение тонкой линзы
1/f = D

D – оптическая сила линзы, [дптр]

a>0, b>0

– для действительных предметов и изображений
a<0, b<0 – для мнимых
Уравнение тонкой линзы1/f = DD – оптическая сила линзы, [дптр]a>0, b>0 – для действительных предметов и изображенийa
