Презентация, доклад по физике Решение задач Соединения конденсаторов (10 класс)
Содержание
- 1. Презентация по физике Решение задач Соединения конденсаторов (10 класс)
- 2. Слайд 2
- 3. Слайд 3
- 4. Примеры решения задачСоединение конденсаторовАлгоритм решения задач 1)
- 5. Задача 1. Четыре конденсатора электроемкостями С1 =
- 6. Слайд 6
- 7. Задача 2. Определите эквивалентную электрическую емкость
- 8. Задача 3. Определите электроемкость системы конденсаторов, изображенной
- 9. Задача 4. Определите емкость системы, изображенной на
- 10. Задача 5. Конденсатор электроемкостью С1 = 1
- 11. Слайд 11
- 12. Задача 6. Энергия плоского воздушного конденсатора
- 13. Задача 7. Пластины плоского конденсатора подключены к
- 14. Задача 8. В плоский воздушный конденсатор вставляется
- 15. Задача 9. Определите изменение заряда проводящей сферы
Примеры решения задачСоединение конденсаторовАлгоритм решения задач 1) Делаем рисунок.2) Определяем последовательно и параллельно соединенные конденсаторы. Напоминаем, что признаком последовательного соединения является равенство заряда, а параллельного одинаковая разность потенциалов.3) Если соединения неочевидны, то находим точки схемы, потенциалы
Слайд 1Решение задач
«Соединения конденсаторов»
10 класс
Смирнова С.Г.
учитель физики
МОУ «Луховский лицей»

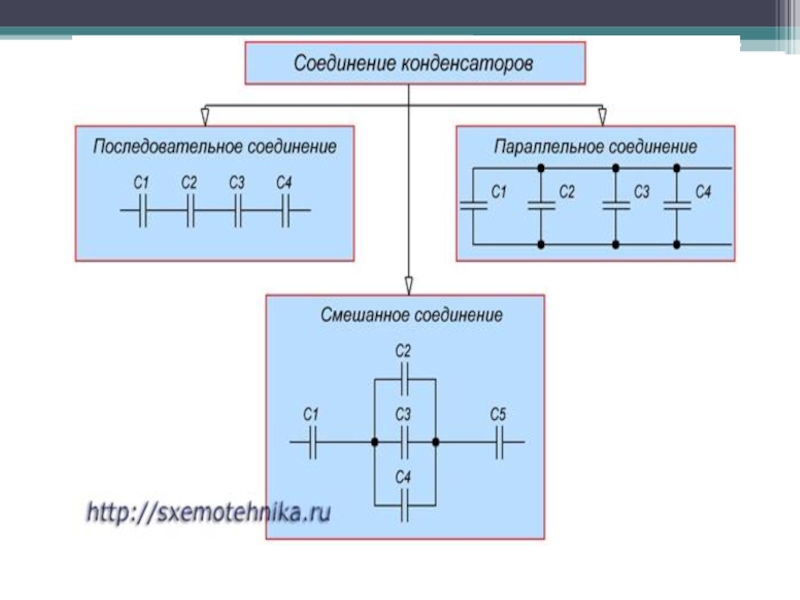

Слайд 4Примеры решения задач
Соединение конденсаторов
Алгоритм решения задач
1) Делаем рисунок.
2) Определяем последовательно
и параллельно соединенные конденсаторы. Напоминаем, что признаком последовательного соединения является равенство заряда, а параллельного одинаковая разность потенциалов.
3) Если соединения неочевидны, то находим точки схемы, потенциалы которых равны.
4) Соединяем эти точки или не учитываем наличие конденсатора, присоединенного к этим точкам, т.к. он не накапливает электрический заряд.
5) Рисуем эквивалентную схему, которую используем для расчета Сэкв.
3) Если соединения неочевидны, то находим точки схемы, потенциалы которых равны.
4) Соединяем эти точки или не учитываем наличие конденсатора, присоединенного к этим точкам, т.к. он не накапливает электрический заряд.
5) Рисуем эквивалентную схему, которую используем для расчета Сэкв.
Слайд 5Задача 1. Четыре конденсатора электроемкостями С1 = 1 мкФ, С2 =
1 мкФ, С3 = 3 мкФ, С4 = 2 мкФ соединены, как показано
на рисунке. К точкам А и В подводится напряжение U = 140 В. Найдите заряд и напряжение на каждом из конденсаторов.
Решение.
Решение.
Слайд 7Задача 2. Определите эквивалентную электрическую емкость в цепи, изображенной на рисунке.
Электроемкости всех конденсаторов одинаковы и равны С.
Решение.
Решение.

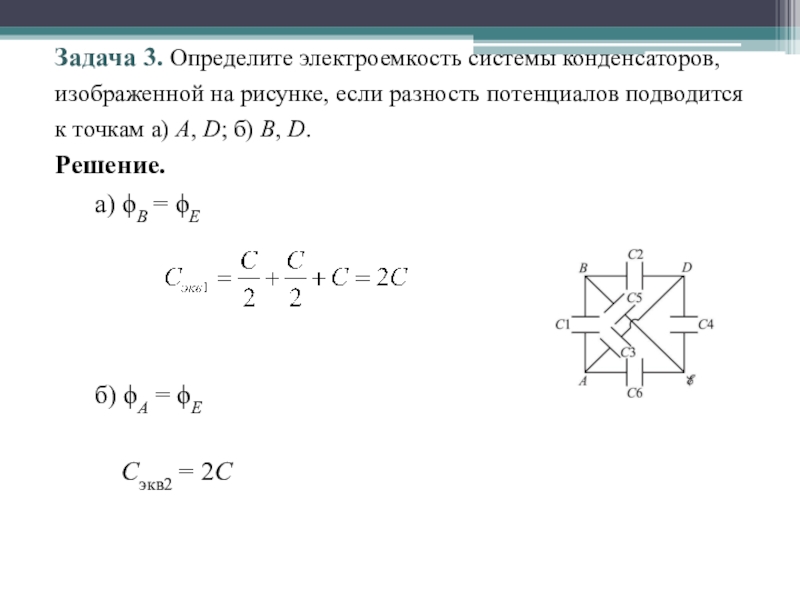

Слайд 8Задача 3. Определите электроемкость системы конденсаторов, изображенной на рисунке, если разность
потенциалов подводится к точкам а) A, D; б) В, D.
Решение.
а) B = E
б) А = E
Сэкв2 = 2С
Решение.
а) B = E
б) А = E
Сэкв2 = 2С

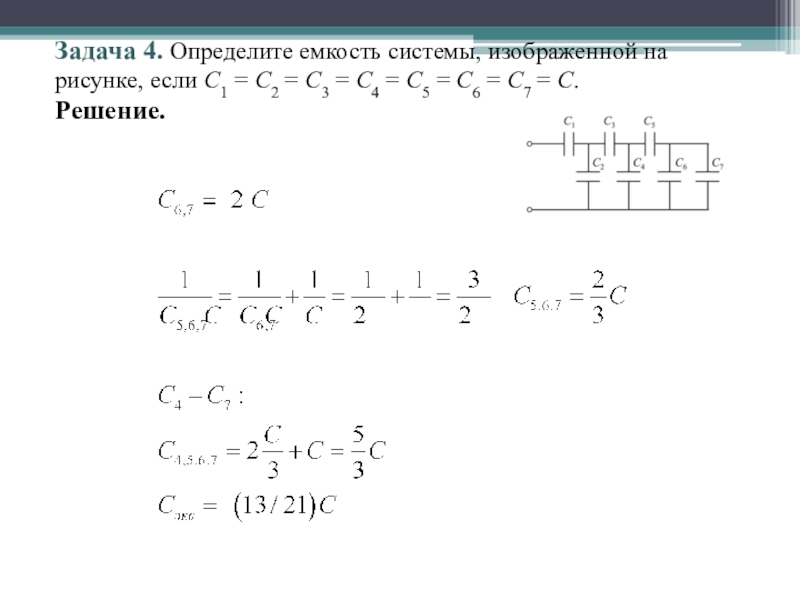

Слайд 9Задача 4. Определите емкость системы, изображенной на рисунке, если C1 =
С2 = С3 = С4 = С5 = С6 = С7 = С.
Решение.
Решение.
Слайд 10Задача 5. Конденсатор электроемкостью С1 = 1 мкФ, заряженный до разности
потенциалов U1 = 100 В и отключенный от источника, соединили параллельно с конденсатором электроемкостью С2 = 3 мкФ, заряженным до разности потенциалов U2 = 60 В. Определите заряд каждого
из конденсаторов и разность потенциалов между обкладками после их соединения, если
1) соединяются обкладки, имеющие одноименные заряды;
2) соединяются обкладки, имеющие разноименные заряды.
Решение.
1) соединяются обкладки, имеющие одноименные заряды;
2) соединяются обкладки, имеющие разноименные заряды.
Решение.
Слайд 12Задача 6. Энергия плоского воздушного конденсатора W1 = 2 10-7
Дж. Определите энергию конденсатора после заполнения его диэлектриком с диэлектрической проницаемостью = 2, если:
1) конденсатор отключен от источника питания;
2) конденсатор подключен к источнику питания.
Решение.
1) конденсатор отключен от источника питания;
2) конденсатор подключен к источнику питания.
Решение.
Слайд 13Задача 7. Пластины плоского конденсатора подключены к источнику U = 2 В.
Определите изменение емкости и энергии электрического поля конденсатора, если конденсатор наполовину заполнен диэлектриком с диэлектрической проницаемостью = 2. Расстояние между пластинами d = 1 см, площадь пластин S = 50 см2.
Решение.
Решение.
Слайд 14Задача 8. В плоский воздушный конденсатор вставляется металлическая пластина толщиной d0.
Заряд на обкладках конденсатора q. Конденсатор отключен от источника. Расстояние между пластинами d, площадь пластин S. Определите изменение электроемкости конденсатора и энергии его электрического поля, если конденсатор не подключен к источнику.
Решение.
Решение.
Слайд 15Задача 9. Определите изменение заряда проводящей сферы радиуса 10 см, первоначально
заряженной до потенциала 104 В, если с течением времени она частично потеряла заряд и ее энергия уменьшилась на 1,5 10-4 Дж.
Решение.
Решение.
