Презентация, доклад по физике Применение фотоэффекта.
Содержание
- 1. Презентация по физике Применение фотоэффекта.
- 2. Фотоэлемент – устройство, в котором энергия света
- 3. ФОТОЭЛЕМЕНТЫВакуумныеПолупроводниковые
- 4. К – катод;А – проволочная петля (диск).
- 5. Создают ЭДС и непосредственно преобразуют энергию излучения
- 6. Выделяют три основных вида фотоэффекта: внутренний, внешний и вентильный.
- 7. .При внешнем фотоэффекте из металла под действием
- 8. Применение фотоэффектаВнешний фотоэффектВакуумный фотоэлементКино: воспроизведение звукаФототелеграф.Фотометрия: для измерения силы света, яркости, освещенности.Управление производственными процессами.
- 9. Применение фотоэффектаВнутренний фотоэффектФоторезисторы. Внутренним фотоэффектом
- 10. Применение фотоэффектаВентильный фотоэффект или фотоэффект в запирающем
Фотоэлемент – устройство, в котором энергия света управляет энергией электрического тока или преобразуется в нее Первый фотоэлемент, основанный на внешнем фотоэффекте, создал Александр Григорьевич Столетов в конце XIX века
Слайд 2Фотоэлемент – устройство, в котором энергия света управляет энергией электрического тока
или преобразуется в нее
Первый фотоэлемент, основанный на внешнем фотоэффекте, создал Александр Григорьевич Столетов в конце XIX века
Слайд 4К – катод;
А – проволочная петля (диск). Служит для улавливания фотоэлектронов

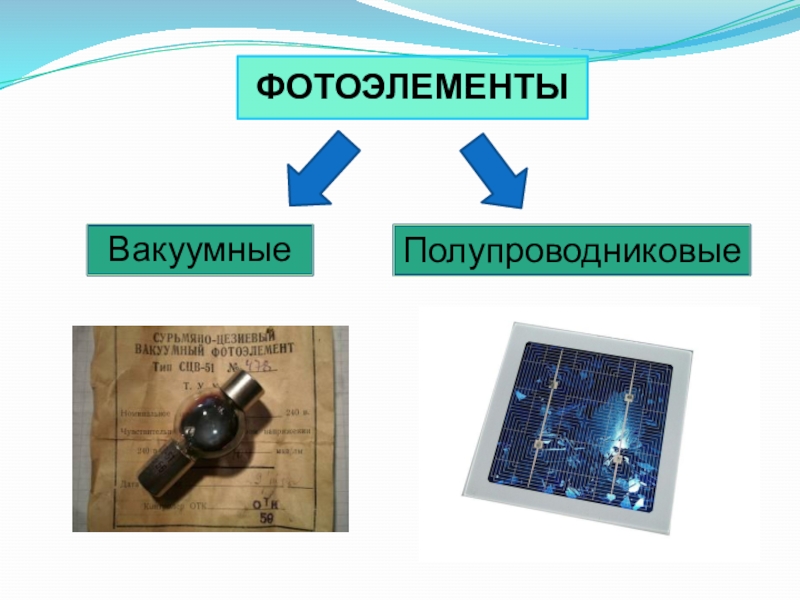

Вакуумные
фотоэлементы
При попадании света на катод фотоэлемента в цепи возникает электрический ток, который включает то или иное реле.

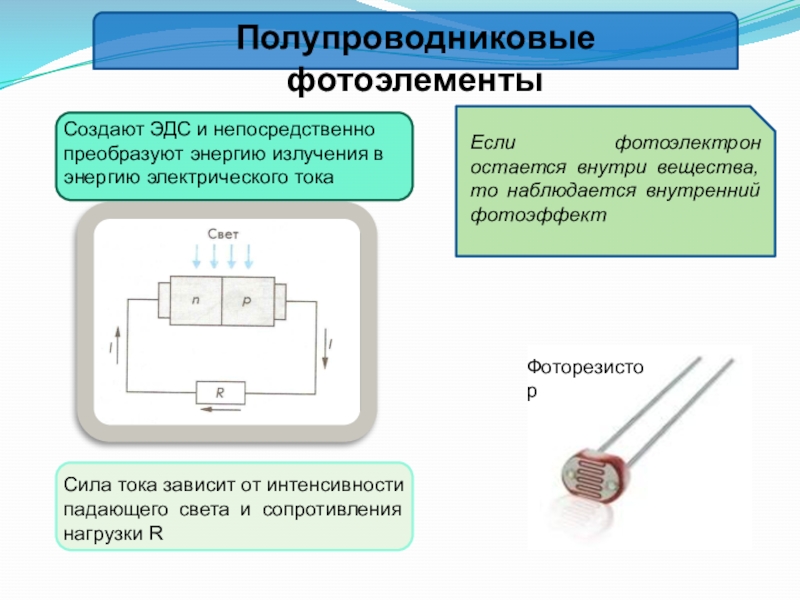

Слайд 5Создают ЭДС и непосредственно преобразуют энергию излучения в энергию электрического тока
Сила
тока зависит от интенсивности падающего света и сопротивления нагрузки R
Если фотоэлектрон остается внутри вещества, то наблюдается внутренний фотоэффект
Полупроводниковые фотоэлементы
Фоторезистор
Слайд 7.
При внешнем фотоэффекте из металла под действием света вылетают электроны. Внешний
фотоэффект используется в вакуумном фотоэлементе. Он состоит из стеклянного баллона, покрытого изнутри с одной стороны цезием (элемент с малой работой выхода). Это катод. В центре баллона располагается кольцо - анод. Воздух из баллона выкачан. Под действием света, попадающего в фотоэлемент через окошко для лучей, из катода выбиваются электроны. Электрическое поле направляет электроны на анод. Чем больше света, тем больше ток в фотоэлементе.
Слайд 8Применение фотоэффекта
Внешний фотоэффект
Вакуумный фотоэлемент
Кино: воспроизведение звука
Фототелеграф.
Фотометрия: для измерения силы света, яркости,
освещенности.
Управление производственными процессами.
Управление производственными процессами.
Слайд 9Применение фотоэффекта
Внутренний фотоэффект
Фоторезисторы.
Внутренним фотоэффектом называется перераспределение электронов по
энергетическим состояниям в твердых и жидких полупроводниках и диэлектриках, происходящее под действием излучений. Он проявляется в изменении концентрации носителей зарядов в среде и приводит к возникновению фотопроводимости.
Фотопроводимостью называется увеличение электрической проводимости вещества под действием излучения.
Используется при автоматическом управлении электрическими цепями с помощью световых сигналов и в цепях переменного тока.
Фотопроводимостью называется увеличение электрической проводимости вещества под действием излучения.
Используется при автоматическом управлении электрическими цепями с помощью световых сигналов и в цепях переменного тока.
Слайд 10Применение фотоэффекта
Вентильный фотоэффект или фотоэффект в запирающем слое — явление, при
котором фотоэлектроны покидают пределы тела, переходя через поверхность раздела в другое твёрдое тело (полупроводник) или жидкость (электролит).
Чем больше света, тем выше напряжение. Это позволяет использовать фотоэлемент в люксметрах для определения освещенности. В качестве источника тока вентильный фотоэлемент используется в солнечных батареях на космических станциях, а так же как источник питания малой мощности в микрокалькуляторах, часах, в транзисторных маломощных приёмниках.
Чем больше света, тем выше напряжение. Это позволяет использовать фотоэлемент в люксметрах для определения освещенности. В качестве источника тока вентильный фотоэлемент используется в солнечных батареях на космических станциях, а так же как источник питания малой мощности в микрокалькуляторах, часах, в транзисторных маломощных приёмниках.
Вентильный фотоэффект
