Слайд 1
Практическое применение законов отражения и преломления света
11 класс
Автор: Гришина Людмила Ивановна
Преподаватель
физики и математики высшей квалификационной категории ГБОУ НПО ПУ-98 МО
Слайд 3Эпиграф
Чудный дар природы вечной,
Дар бесценный и святой,
В нем источник
бесконечный
Наслажденье красотой:
Небо, солнце, звезд сиянье,
Море в блеске голубом –
Всю картину мирозданья
Мы лишь в свете познаем.
И.А.Бунин
Слайд 5Закон прямолинейного распространения света
В однородной среде
свет распространяется прямолинейно.
Или
в однородной
среде световые лучи
представляют собой
прямые.
В пасмурные дни сквозь разрывы туч пробиваются пучки солнечного света
Слайд 6Закон отражения
- Падающий луч, отраженный луч и перпендикуляр к границе
раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости;
- Угол отражения β
равен углу падения α.

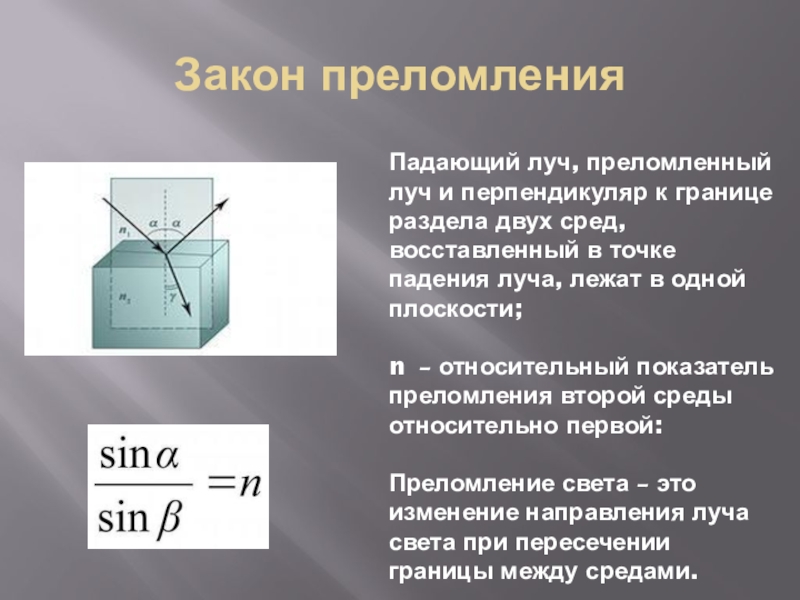

Слайд 7Закон преломления
Падающий луч, преломленный луч и перпендикуляр к границе раздела двух
сред, восставленный в точке падения луча, лежат в одной плоскости;
n – относительный показатель преломления второй среды относительно первой:
Преломление света – это изменение направления луча света при пересечении границы между средами.
Слайд 8Вопросы для повторения
1. Как распространяется свет в однородной среде?
2.Что такое луч?
3.
Скорость света в воздухе?
4. Изменяется ли скорость света в воде?

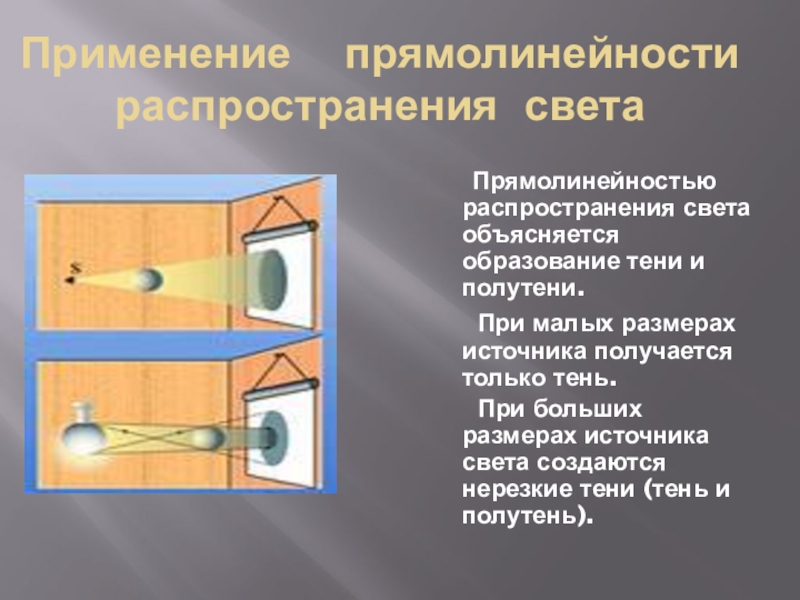

Слайд 9Применение прямолинейности распространения света
Прямолинейностью распространения света
объясняется образование тени и полутени.
При малых размерах источника получается только тень.
При больших размерах источника света создаются нерезкие тени (тень и полутень).

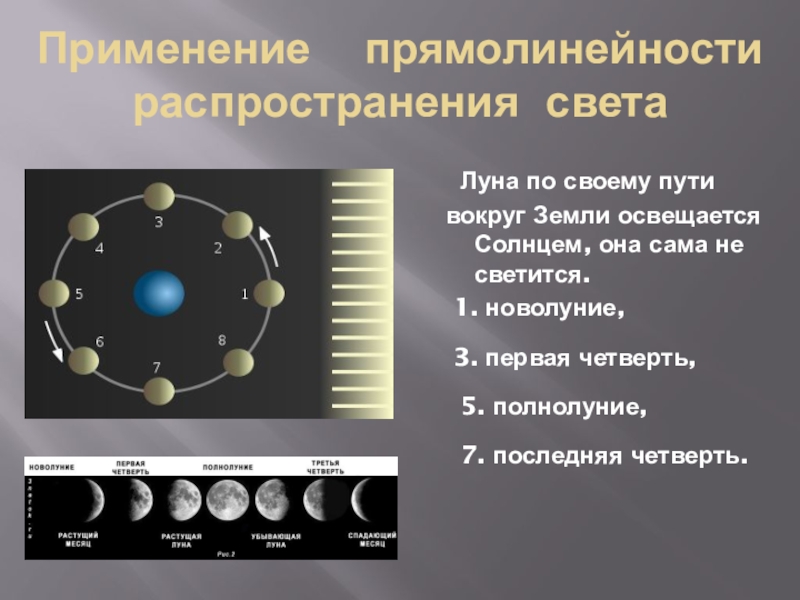

Слайд 10Применение прямолинейности распространения света
Луна по своему пути
вокруг
Земли освещается Солнцем, она сама не светится.
1. новолуние,
3. первая четверть,
5. полнолуние,
7. последняя четверть.
Слайд 11Применение прямолинейности распространения света
В строительстве

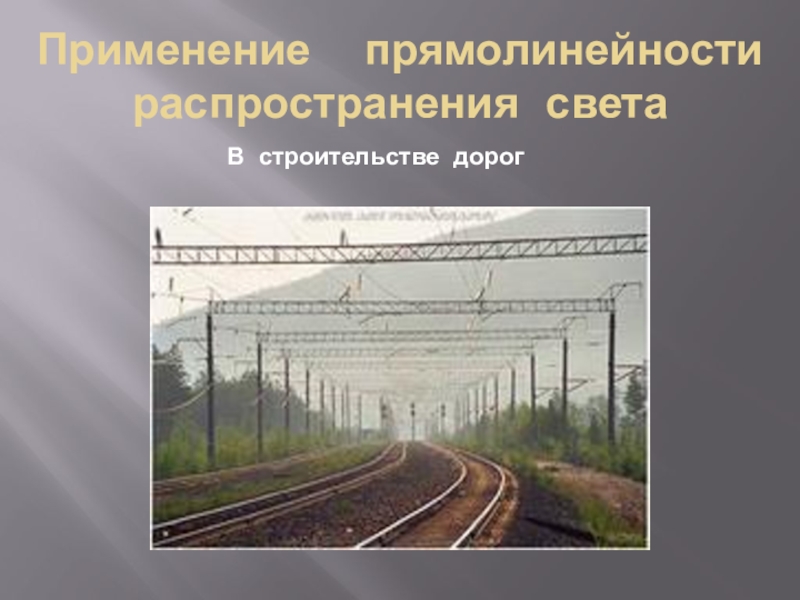

Слайд 12Применение прямолинейности распространения света
В строительстве дорог

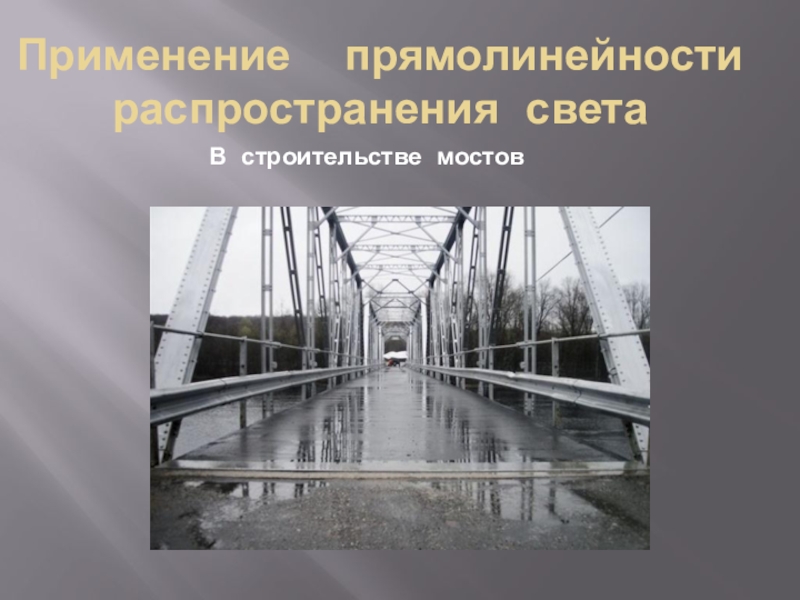

Слайд 13Применение прямолинейности распространения света
В строительстве мостов

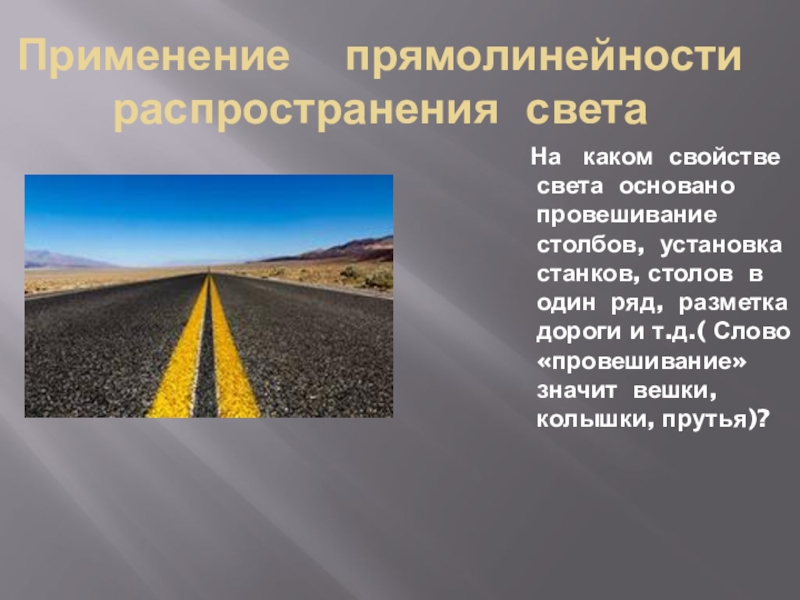

Слайд 14Применение прямолинейности распространения света
На каком свойстве света
основано провешивание столбов, установка станков, столов в один ряд, разметка дороги и т.д.( Слово «провешивание» значит вешки, колышки, прутья)?
Слайд 15Задача №1352 (Д) Длина тени от Останкинской телевизионной башни, освещенной солнцем,
в некоторый момент времени оказалась равной 600м; длина тени от человека высотой 1,75 м в тот же момент времени была равна 2 м. Какова высота башни.
Дано:
СВ=600 м
А1С1 = 1,75 м
В1С1 =2 м
Найти АС
Решение.
АВС ~ А1В1С1
АС : ВС=А1С1 :В1С1
АС= (АС · А1С1 ) : В1С1
АС = (600 · 1,75 ) : 2 = 525 м
Ответ: 525 м

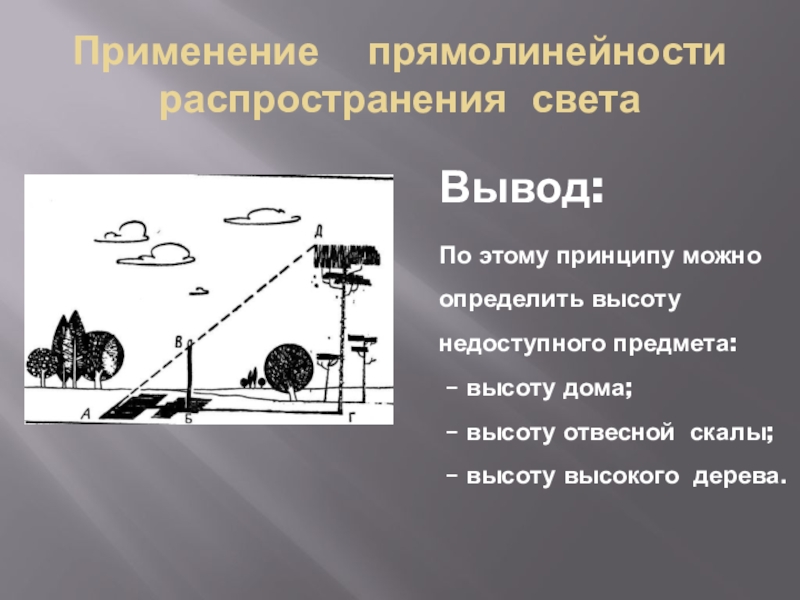

Слайд 16Применение прямолинейности распространения света
Вывод:
По этому принципу можно определить высоту
недоступного предмета:
– высоту дома;
– высоту отвесной скалы;
– высоту высокого дерева.
Слайд 17Вопросы для повторения
1. В какую погоду образуется тень?
2. От чего зависят размеры тени?
3.Когда тень одного и того же предмета короче?

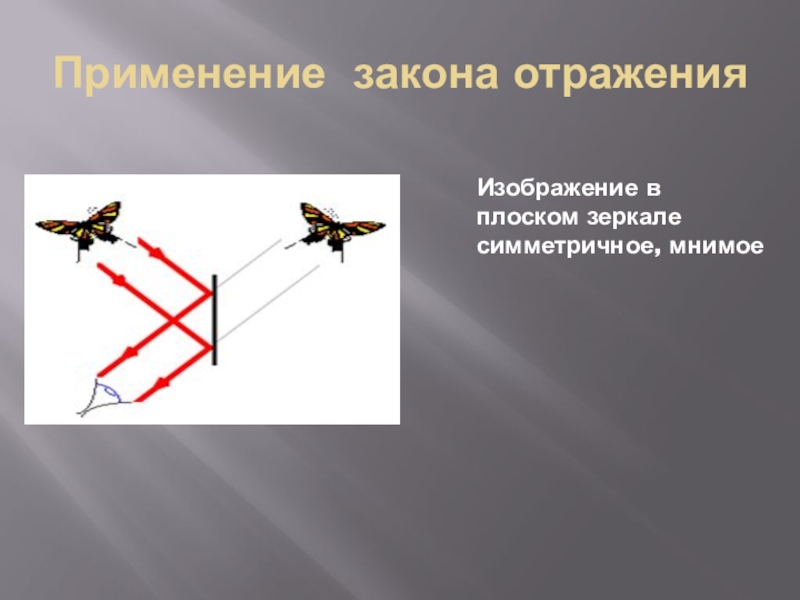

Слайд 18Применение закона отражения
Изображение в плоском зеркале симметричное, мнимое

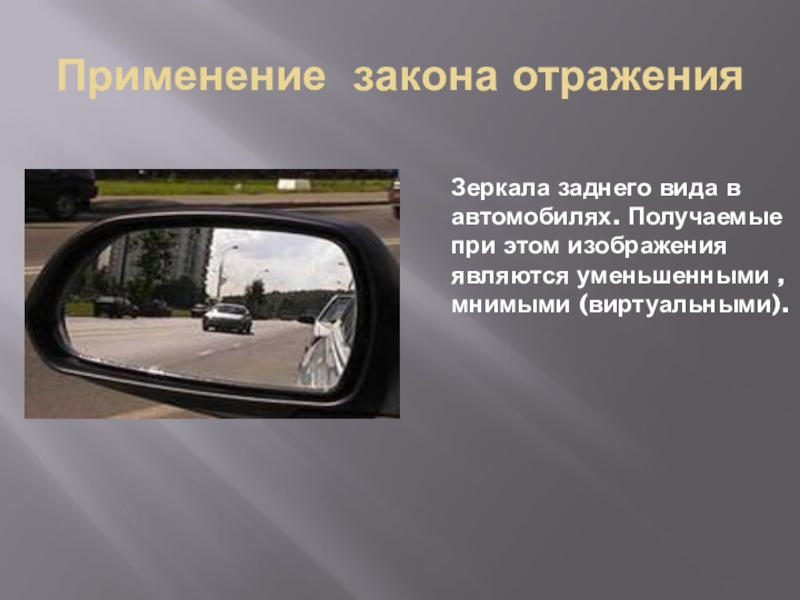

Слайд 19Применение закона отражения
Зеркала заднего вида в автомобилях. Получаемые при этом
изображения являются уменьшенными , мнимыми (виртуальными).
Слайд 20Поле зрения водителя при пользовании внутренним и наружными зеркалами заднего вида
Слайд 21Применение закона отражения
1. Полезна ли рыбам серебристая окраска?
2. Зимой, когда
земля покрыта снегом, лунные ночи бывают светлее, чем летом. Почему?

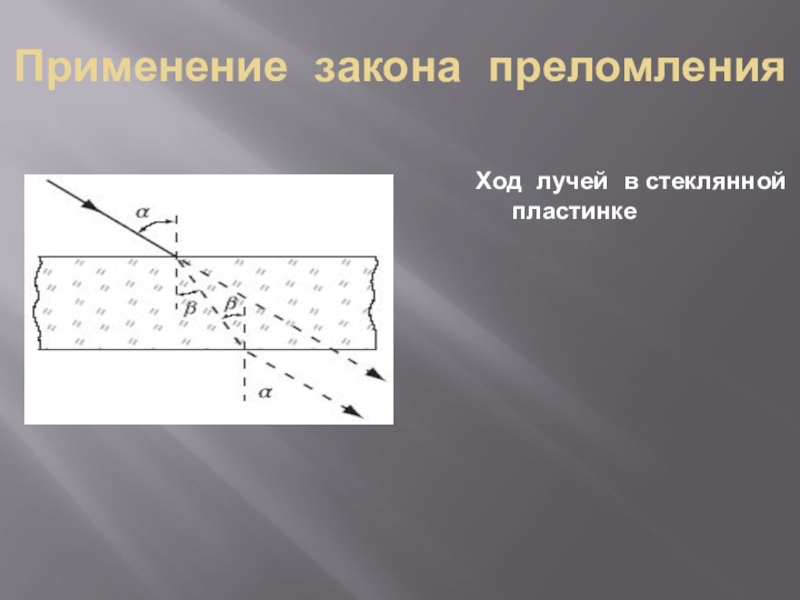

Слайд 22Применение закона преломления
Ход лучей в стеклянной пластинке

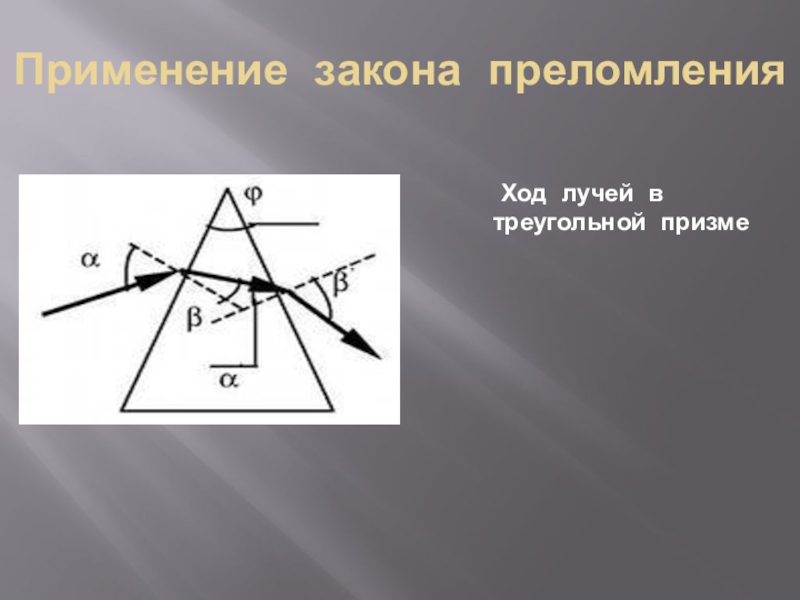

Слайд 23Применение закона преломления
Ход лучей в треугольной
призме
Слайд 24Применение закона преломления
Опыт
На дно, стоящей перед учащимися чашки положить монетку так. чтобы она не была видна учащемуся. Попросить его не поворачивая головы, налить в чашку воды, то монетка «всплывёт». Если из чашки спринцовкой удалить воду, то дно с монеткой опять «опустится».
Слайд 25Задача. Истинная глубина участка водоёма равна 2 метра. Какова кажущая глубина
для человека, смотрящего на дно под углом 60°к поверхности воды. Показатель преломления воды равен 1,33.
Дано:
Н 1=2
n =1,33
α = 30°
--------------
Н2 =?
Решение
sin α : sin β = n
sin β = sin α : n = sin 30° : 1,33 = 0,38
β = 23°
АВ= Н1tg = 2· 0,42 = 0,84 м
Н2 = АВ· tg60° = 0,84·1,7 = 1,4 м
Ответ: Н2 = 1,4 м
Слайд 26Применение закона преломления
Вывод
Преломление словно поднимает все погруженные в воду предметы
выше истинного их положения. Дно пруда, речки , водоема представляется глазу приподнятым почти на третью часть глубины.

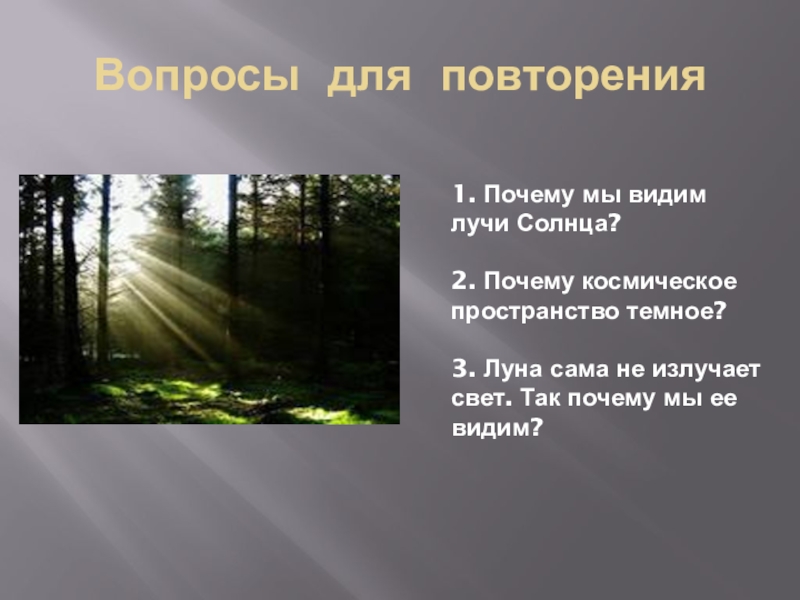

Слайд 27Вопросы для повторения
1. Почему мы видим лучи Солнца?
2. Почему космическое
пространство темное?
3. Луна сама не излучает свет. Так почему мы ее видим?
Слайд 28Проверь себя
1.Свет отражается от частичек пыли, капелек воды,
находящихся в воздухе.
2. Там нет ничего: ни пыли, ни капелек воды, которые отражали бы свет.
3. Она отражает солнечный свет.
Слайд 29Полное внутреннее отражение
Полное внутренне отражение происходит в том случае, когда свет
падает на границу между оптически более плотной средой и менее плотной средой.
Слайд 30Применение внутреннего отражения
а) поворотные линзы
б) оборотные линзы

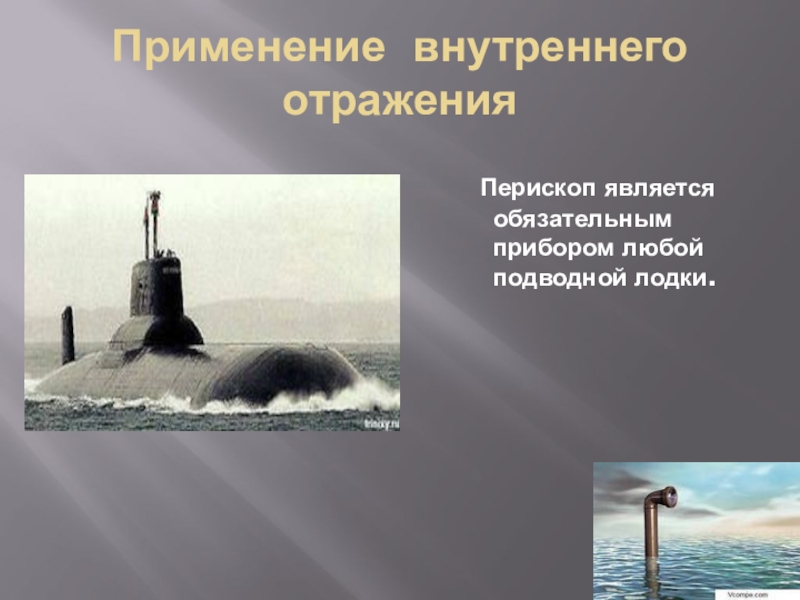

Слайд 31Применение внутреннего отражения
Перископ является обязательным прибором любой подводной лодки.

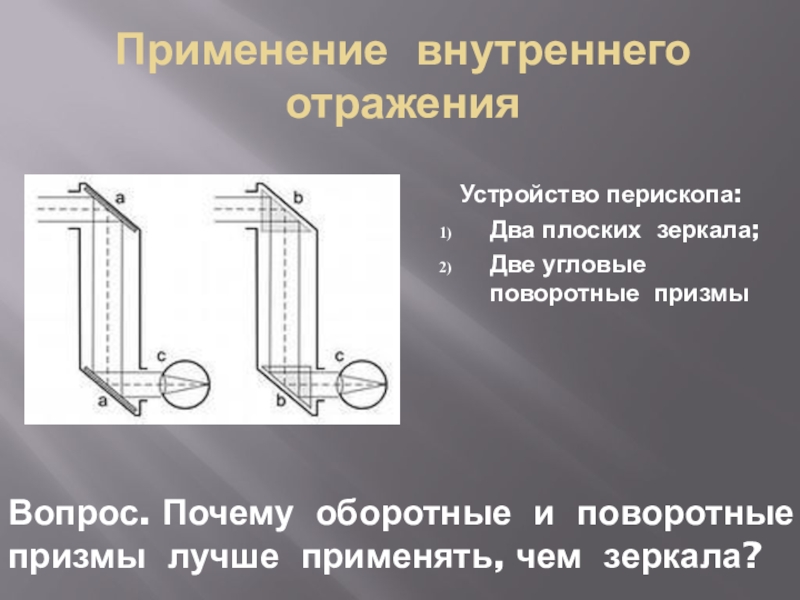

Слайд 32Применение внутреннего отражения
Устройство перископа:
Два плоских зеркала;
Две угловые
поворотные призмы
Вопрос. Почему оборотные и поворотные призмы лучше применять, чем зеркала?
Слайд 33Применение внутреннего отражения
Ход лучей в
призменном бинокле

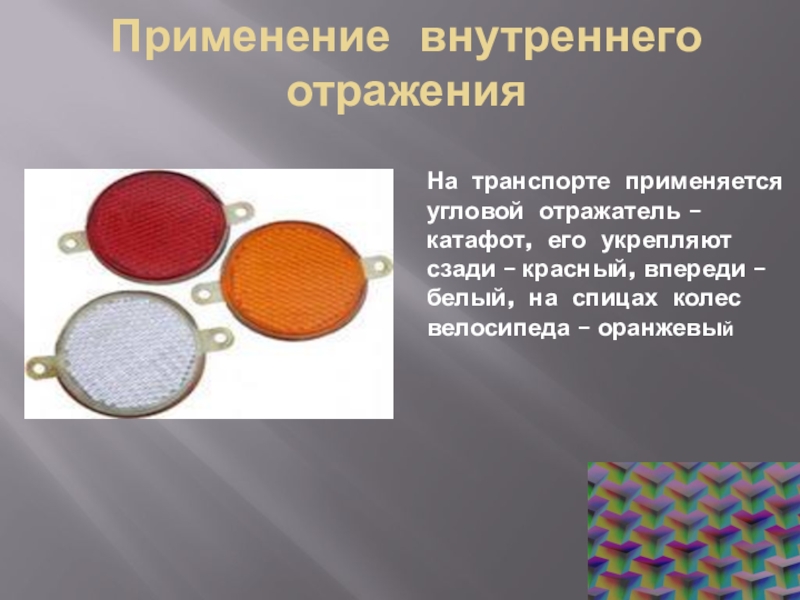

Слайд 34Применение внутреннего отражения
На транспорте применяется угловой отражатель –
катафот, его укрепляют сзади – красный, впереди – белый, на спицах колес велосипеда – оранжевый

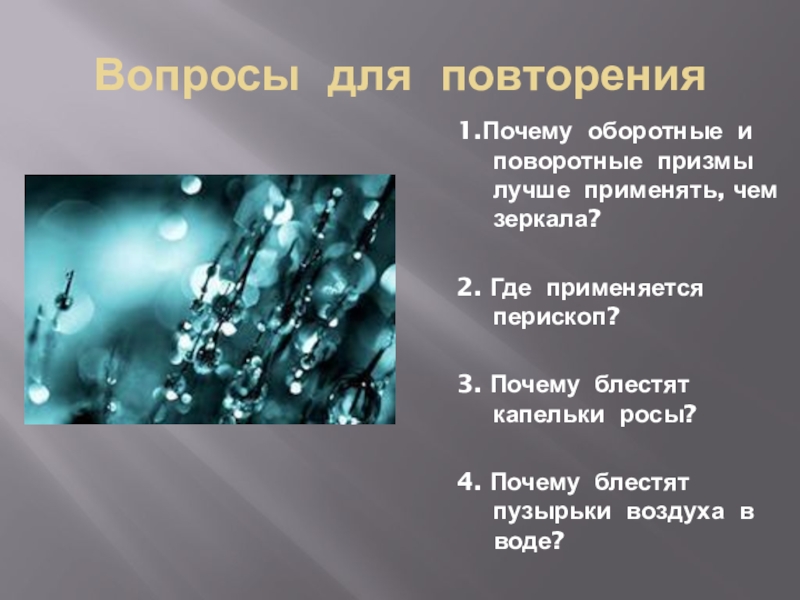

Слайд 36Вопросы для повторения
1.Почему оборотные и поворотные призмы лучше применять, чем зеркала?
2.
Где применяется перископ?
3. Почему блестят капельки росы?
4. Почему блестят пузырьки воздуха в воде?

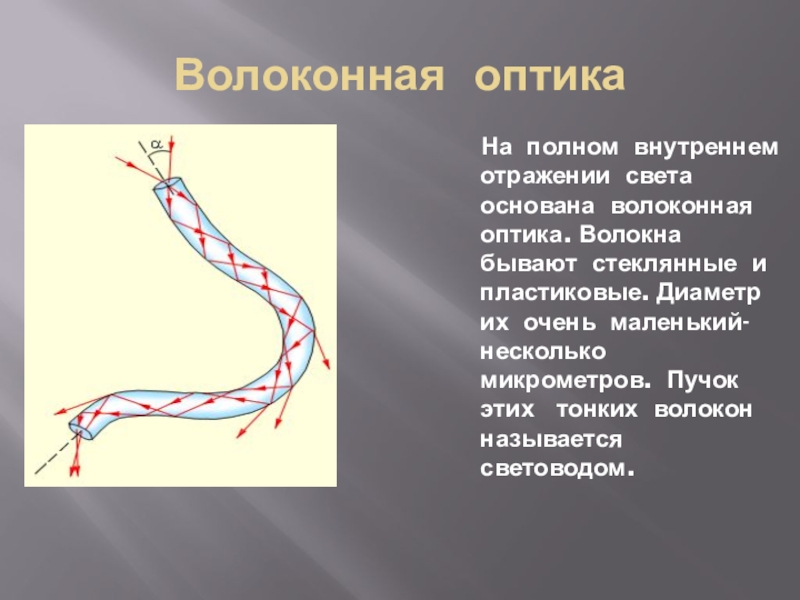

Слайд 37Волоконная оптика
На полном внутреннем отражении света
основана волоконная оптика. Волокна бывают стеклянные и пластиковые. Диаметр их очень маленький- несколько микрометров. Пучок этих тонких волокон называется световодом.
Слайд 38Волоконная оптика
Свет передвигается по световоду почти без потерь,
даже если предать ему сложную форму. В нем происходит полное отражение света от внутренней поверхности стеклянного или прозрачного пластикового волокна.

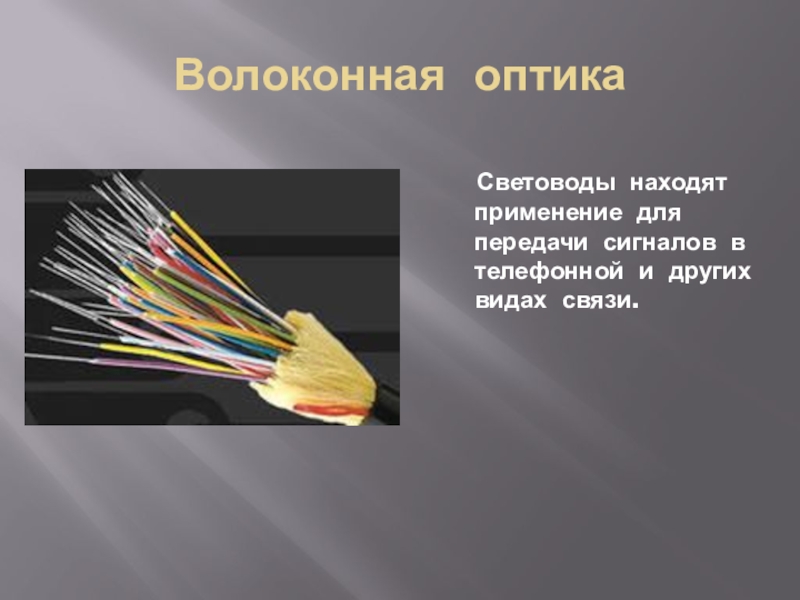

Слайд 39Волоконная оптика
Световоды находят применение для передачи сигналов в
телефонной и других видах связи.
Слайд 40Волоконная оптика
Световоды применяются в медицине – передача четкого
изображения. Вводя через пищевод «эндоскоп» врач получает возможность обследовать стенки желудка.
Слайд 41Волоконная оптика
Световады используется
в декоративных светильниках.

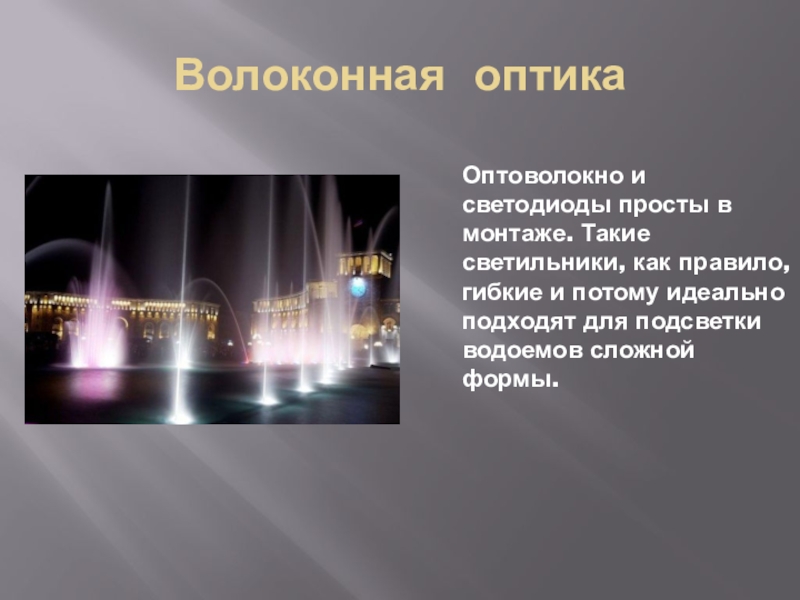

Слайд 42Волоконная оптика
Оптоволокно и светодиоды просты в монтаже. Такие
светильники, как правило, гибкие и потому идеально подходят для подсветки водоемов сложной формы.

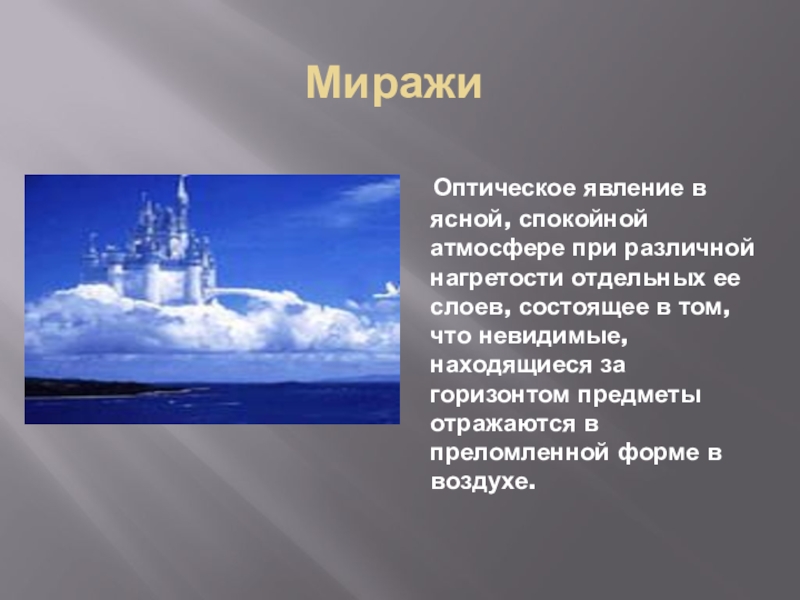

Слайд 43Миражи
Оптическое явление в ясной, спокойной атмосфере при различной
нагретости отдельных ее слоев, состоящее в том, что невидимые, находящиеся за горизонтом предметы отражаются в преломленной форме в воздухе.
Слайд 45Миражи
На поверхности моря в жаркие дни моряки видят
корабли, повисшие в воздухе, и даже предметы далеко за горизонтом.
Слайд 46Миражи
Мираж многолик. Он может быть простым, сложным,
верхним, нижним, боковым.
а) нижний мираж;
б) верхний мираж.
Слайд 54Правильные ответы
1. б) 60°;
2. в) имеет самый малый показатель преломления;
3. в)
имеет наименьшее рассеивание света;

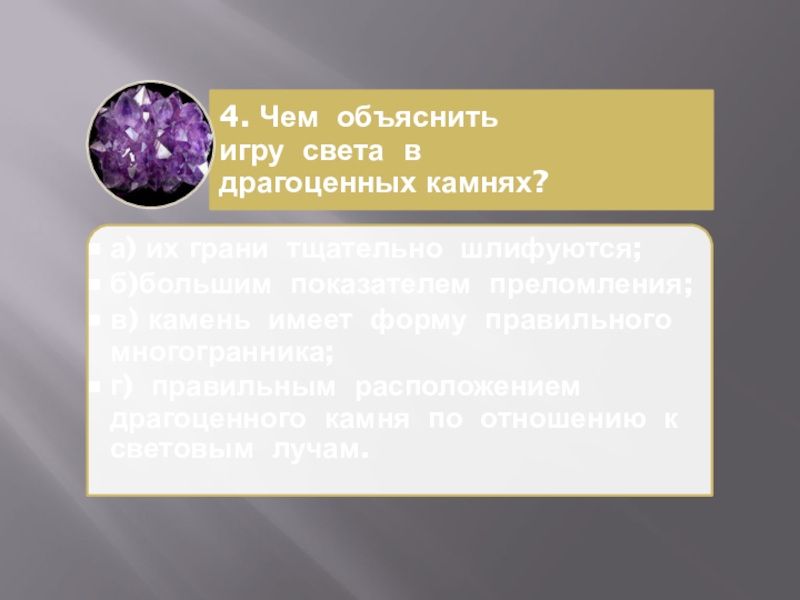

4. б)большим показателем преломления;
5. а) увеличится на 30°;

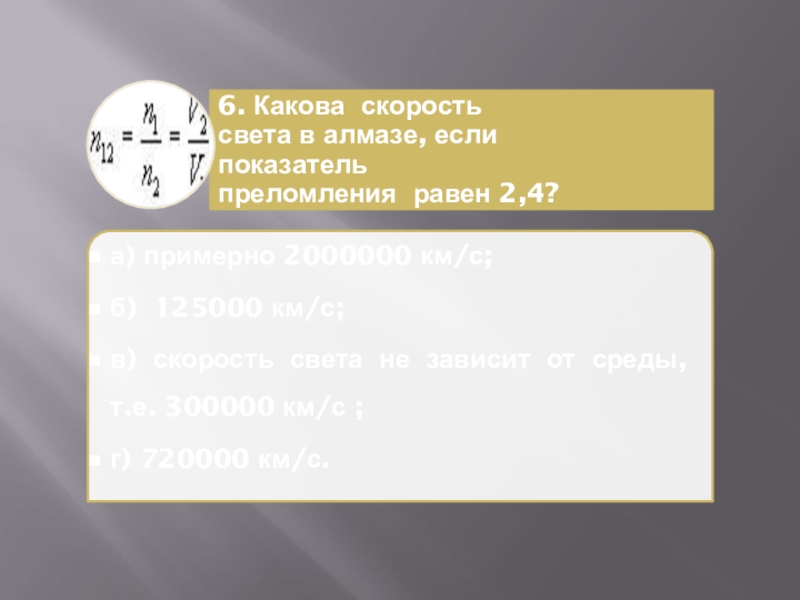

6. б) 125000 км/с;
Слайд 55ИТОГИ УКОКА
2.Самая интересная информация на уроке.
1.Сколько правильных ответов вы получили?
3. Узнали
ли вы что-то новое?
4.Лучший докладчик.
