Презентация, доклад по физике Постоянный электрический ток

СИЛА.

при которых он возникает.
2.Ввести величины, характеризующие электрический ток.
3.Дать понятие ЭДС.
ОСНОВНЫЕ ЗНАНИЯ И УМЕНИЯ.
1.Знать определения и формулы силы тока, плотности тока,
напряжения на участке цепи и ЭДС, их единицы.

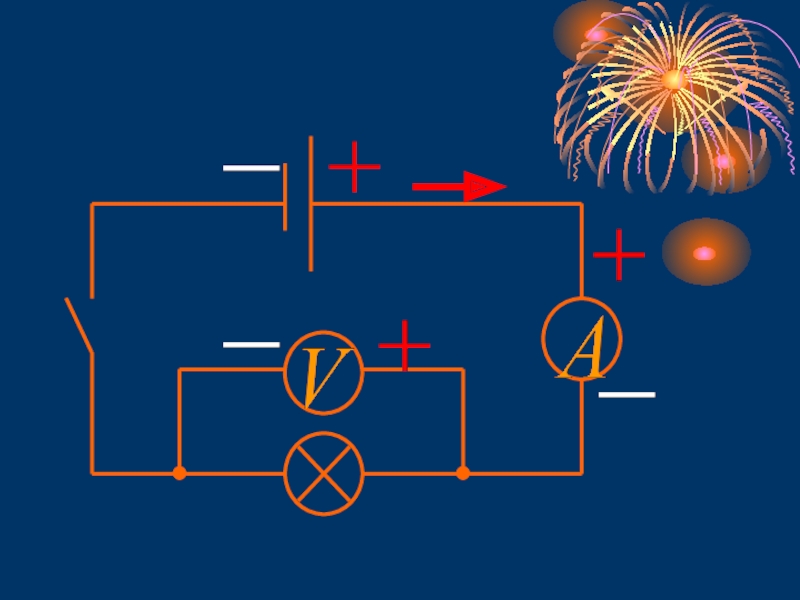

2.Уметь собирать простейшие электрические цепи, правильно
включать электроизмерительные приборы, графически
изображать схемы электрических цепей и решать задачи на
расчёт силы тока, плотности тока, напряжения и ЭДС.
3.Учащиеся должны соблюдать правила техники
безопасности при работе с электрическим током.
СИЛА ТОКА ВЫШЕ 50 мА ПРИ НАПРЯЖЕНИИ 50 В ОПАСНА
ДЛЯ ЖИЗНИ ЧЕЛОВЕКА!!!

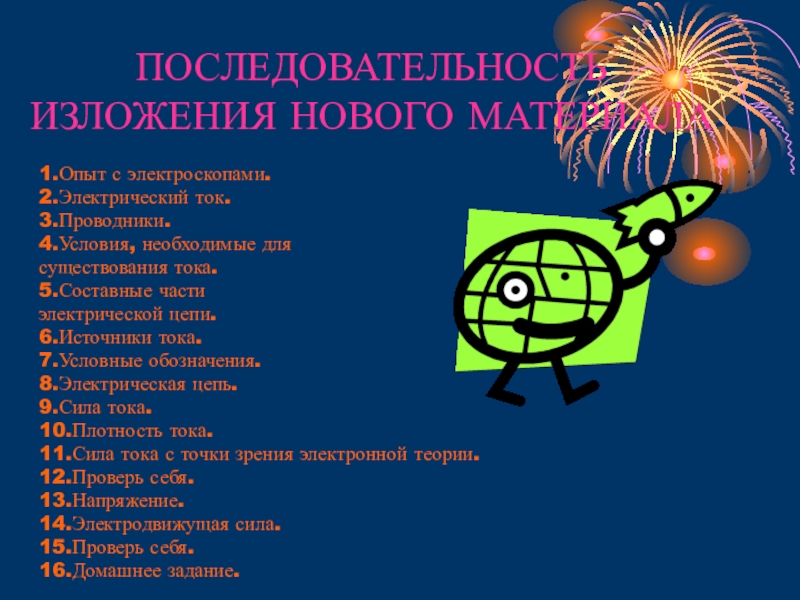

части
электрической цепи.
6.Источники тока.
7.Условные обозначения.

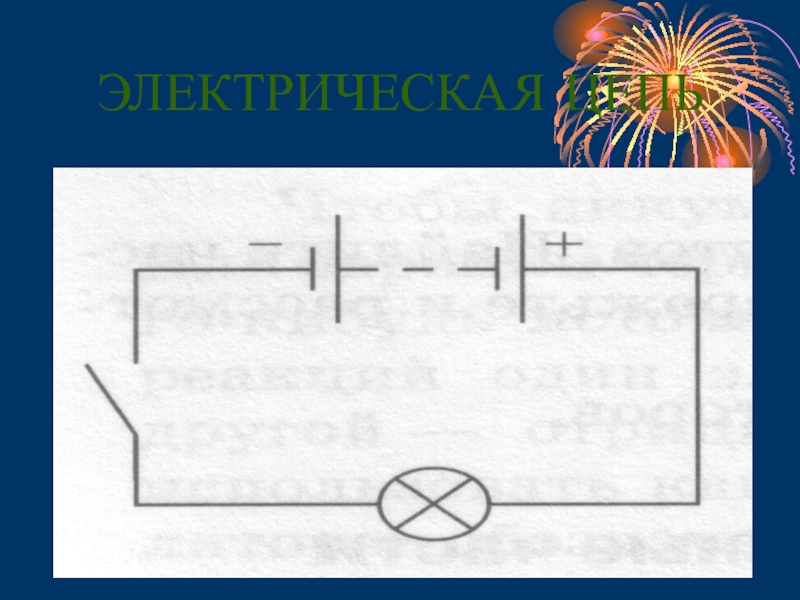

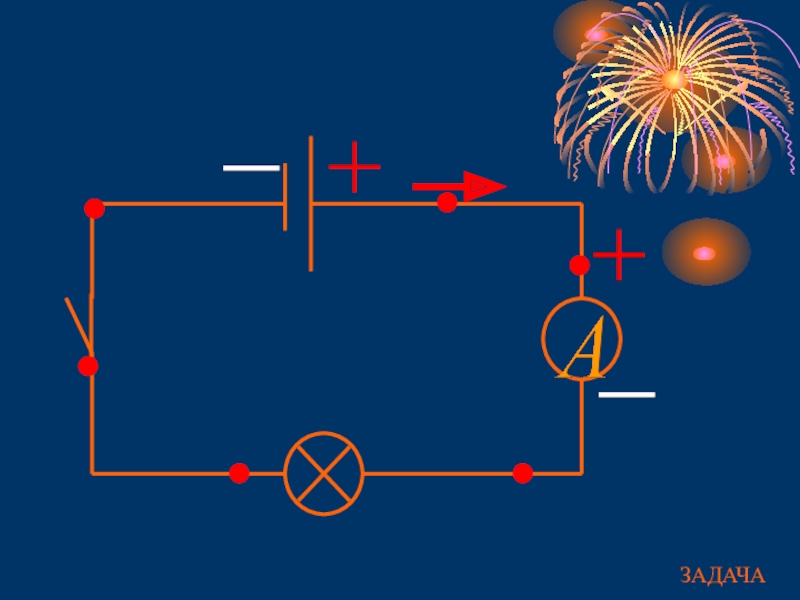

8.Электрическая цепь.
9.Сила тока.
10.Плотность тока.
11.Сила тока с точки зрения электронной теории.
12.Проверь себя.
13.Напряжение.
14.Электродвижущая сила.
15.Проверь себя.
16.Домашнее задание.

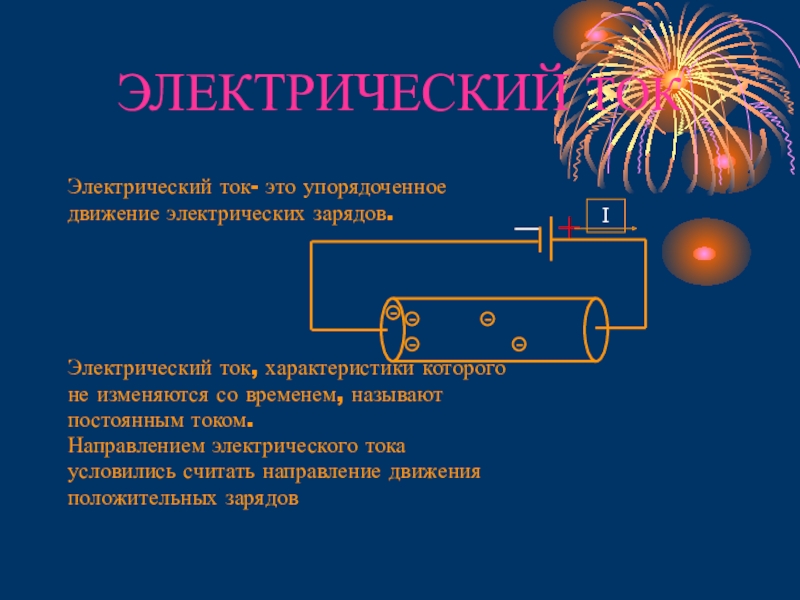

со временем, называют
постоянным током.
Направлением электрического тока
условились считать направление движения
положительных зарядов

атомы или
молекулы, потерявшие или
присоединившие к себе один или
несколько электронов.
Наличие свободных электронов
характерно для металлов и полупроводников, а
положительных и отрицательных ионов- для
водных растворов солей, кислот и
щелочей(электролитов).

частиц

Наличие свободных
заряженных частиц

током

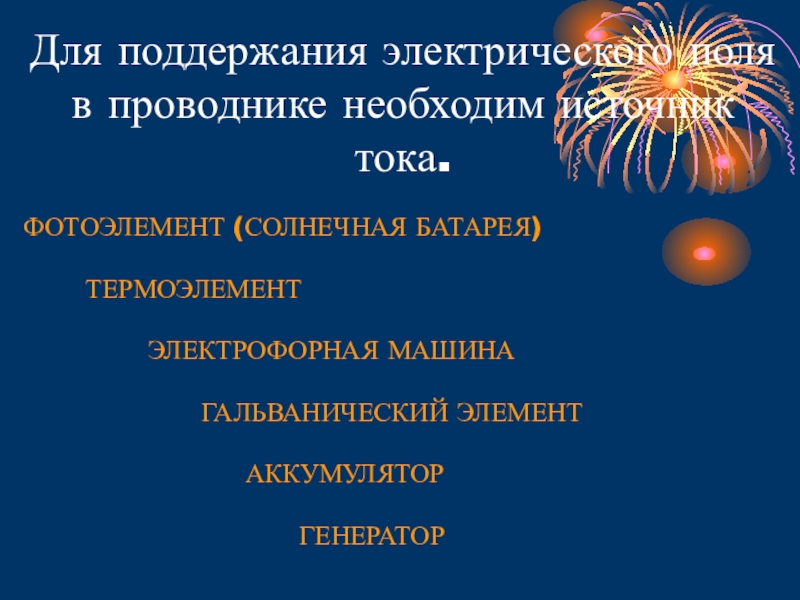

ТЕРМОЭЛЕМЕНТ

ЭЛЕКТРОФОРНАЯ МАШИНА

ГАЛЬВАНИЧЕСКИЙ ЭЛЕМЕНТ

АККУМУЛЯТОР

ГЕНЕРАТОР

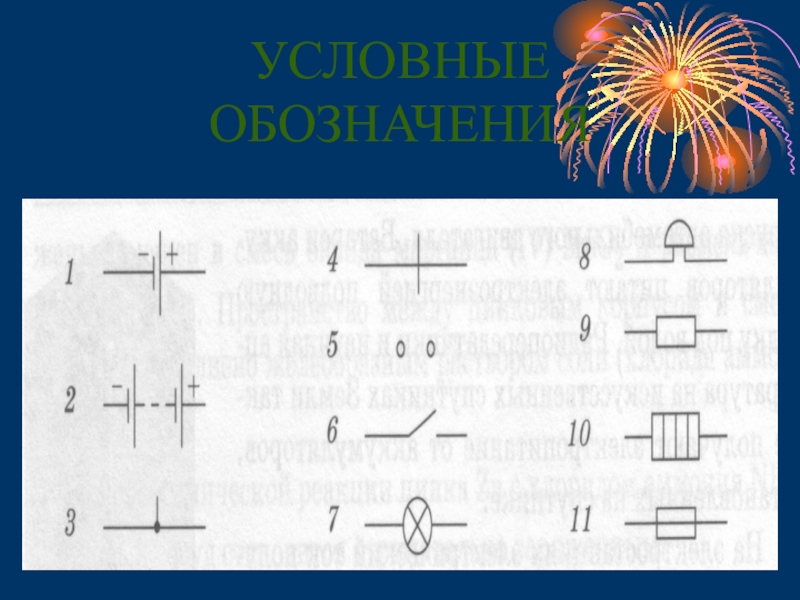

аккумуляторов.
3 – соединение проводов.
4 – пересечение проводов.
5 – зажимы для подключения какого- нибудь прибора.
6 – ключ.
7 – электрическая лампочка.
8 – электрический звонок.
9 – резистор.
10 – нагревательный элемент.
11 – плавкий предохранитель.

,

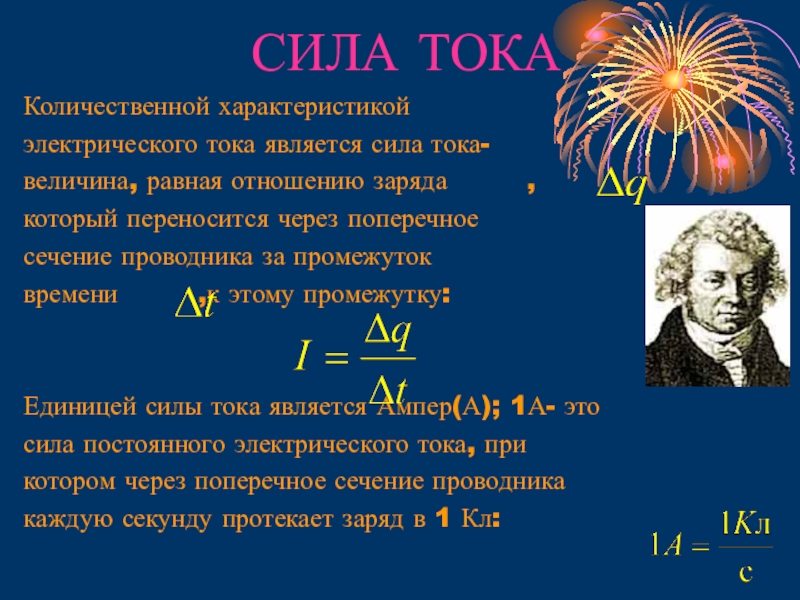

который переносится через поперечное
сечение проводника за промежуток
времени ,к этому промежутку:


Единицей силы тока является Ампер(А); 1А- это
сила постоянного электрического тока, при
котором через поперечное сечение проводника
каждую секунду протекает заряд в 1 Кл:

сечения
проводника, по которому течёт этот ток:

Единицей плотности тока является ампер
на квадратный метр(А/м2).

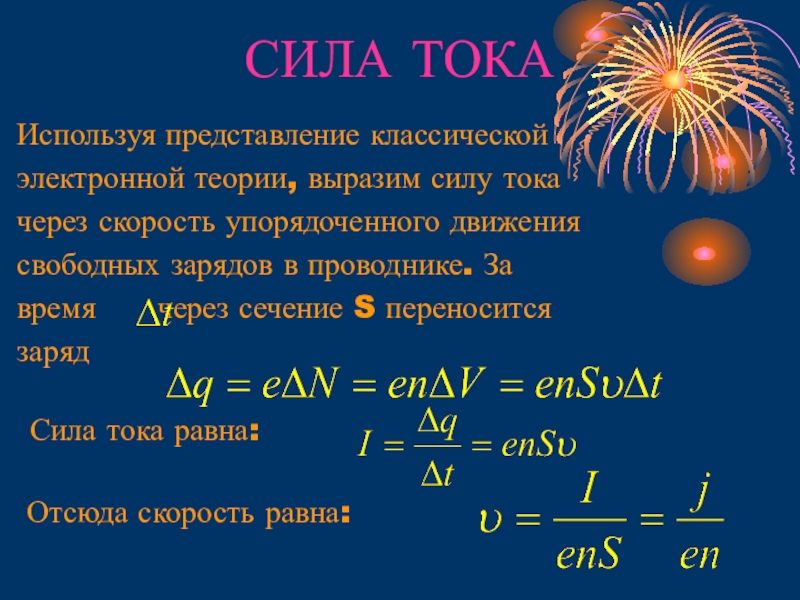

зарядов в проводнике. За
время через сечение S переносится
заряд

Сила тока равна:

Отсюда скорость равна:

электронов: n=1*10+28м-3.

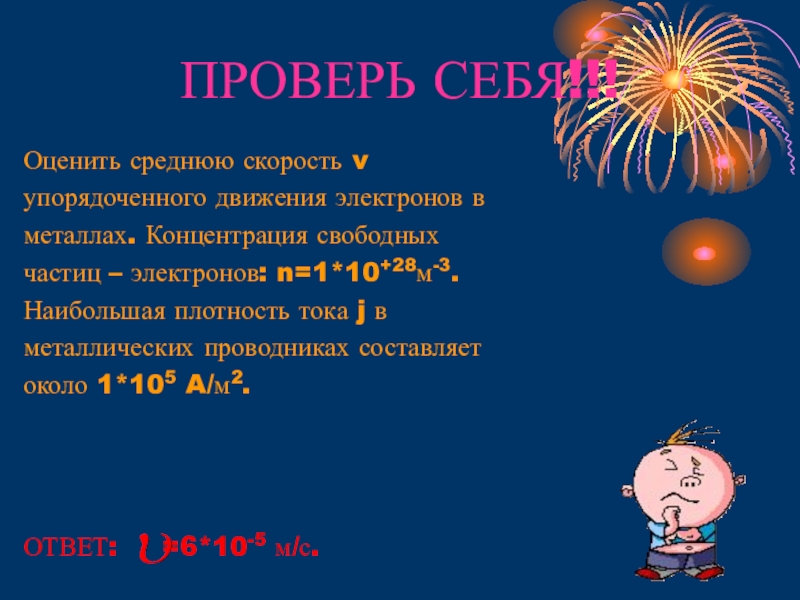

Наибольшая плотность тока j в
металлических проводниках составляет
около 1*105 A/м2.

ОТВЕТ: =6*10-5 м/с.

к
заряду, называют напряжением на
данном участке:

Единицей напряжения в СИ
является Вольт(В):

по
разделению положительных и отрицательных
частиц, которые накапливаются на полюсах.







Разделение зарядов происходит под действием сторонних
сил( ) – любые силы, действующие на заряженные
частицы, за исключением сил электростатического
происхождения (т.е. кулоновских сил).

+

-

).





ЭДС показывает работу сторонних сил по
перемещению единичного заряда внутри
источника.
В системе СИ:

заряд, равный 18 Кл?
Сколько электронов должно пройти за единицу времени, через
сечение проводника, чтобы включенный в цепь гальванометр
показал 1 мА?
ОТВЕТ: 30 мА; 6.2*1015.
2.По проводнику, площадь поперечного сечения которого равна
1,5 мм2, течёт электрический ток. Считая концентрацию
свободных электронов в веществе равной 1028 м-3, определить
среднюю скорость направленного движения свободных
электронов, если сила тока равна 0,3 А.
ОТВЕТ: 1.25*10-4 м/c.
3.При питании лампочки от элемента с ЭДС 1,5 В сила тока
равна 0,2 А. Найти работу сторонних
сил в элементе за 1 минуту.
ОТВЕТ: 18 Дж.

9,1; 9,2
Задача 9,1
Выучить все
определения и
формулы!!!
