Презентация, доклад по физике по теме Закон Ома для участка цепи ,8 класс
Содержание
- 1. Презентация по физике по теме Закон Ома для участка цепи ,8 класс
- 2. Основные величины, характеризующие электрическую цепь.Характеризует электрическое поле.Uвольт[В]Характеризует сам проводник.Характеризует электрический ток в проводнике.RIампер[А]ом[Ом]
- 3. Вопрос первый: Как зависит сила тока в
- 4. Вопрос второй: Как зависит сила тока
- 5. Выводы:Первая группа – R = const, I~ UВторая группа – U = const, I ~ 1/R.

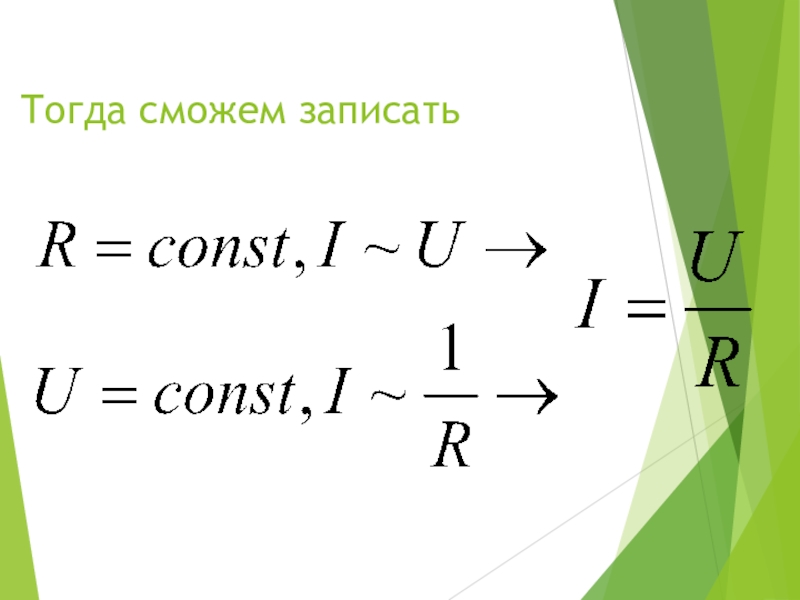

- 6. Тогда сможем записать
- 7. Это выражение называется законом Ома для участка
- 8. Удобно запомнить!UIR
- 9. Георг Ом (1787-1854)Родился 16 марта 1787
- 10. Решим задачуНа рисунке изображены графики зависимости силы
- 11. Домашнее заданиеПрочитать § 44
Основные величины, характеризующие электрическую цепь.Характеризует электрическое поле.Uвольт[В]Характеризует сам проводник.Характеризует электрический ток в проводнике.RIампер[А]ом[Ом]

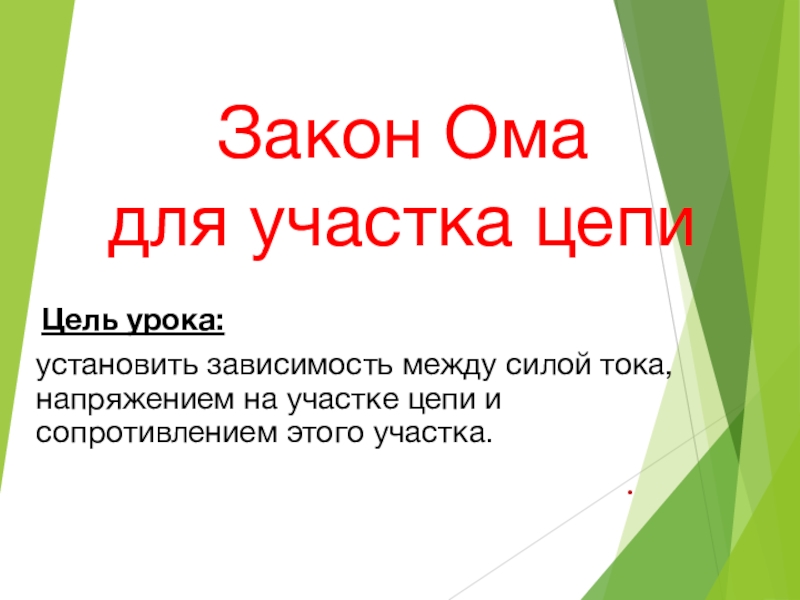

Слайд 1Закон Ома
для участка цепи
Цель урока:
установить зависимость между силой тока,
напряжением на участке цепи и сопротивлением этого участка.

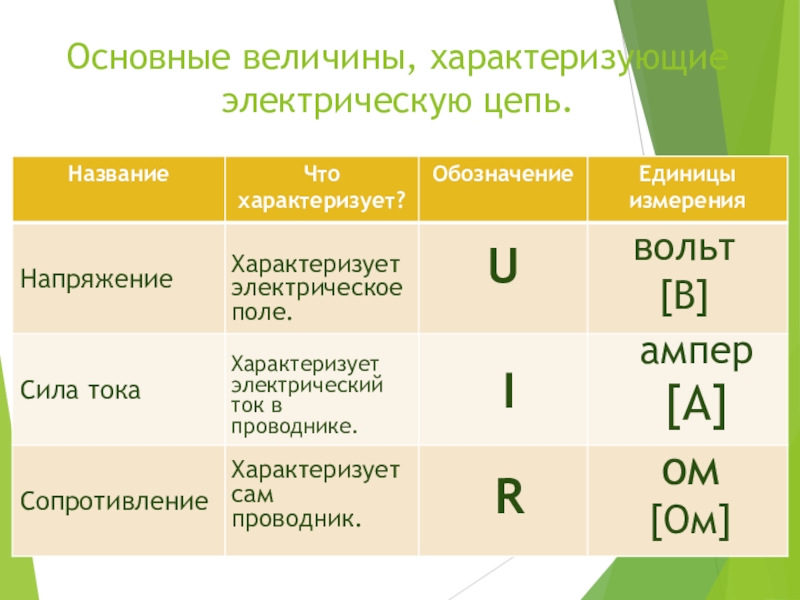

Слайд 2Основные величины, характеризующие электрическую цепь.
Характеризует электрическое поле.
U
вольт
[В]
Характеризует сам проводник.
Характеризует электрический ток
в проводнике.
R
I
ампер
[А]
ом
[Ом]
![Основные величины, характеризующие электрическую цепь.Характеризует электрическое поле.Uвольт[В]Характеризует сам проводник.Характеризует электрический ток в проводнике.RIампер[А]ом[Ом]](/img/thumbs/9b2c3bfaff5f1c50feb149571106cf3b-800x.jpg "Презентация по физике по теме Закон Ома для участка цепи ,8 класс Основные величины, характеризующие электрическую цепь.Характеризует электрическое поле.Uвольт[В]Характеризует сам проводник.Характеризует электрический ток в проводнике.RIампер[А]ом[Ом]")

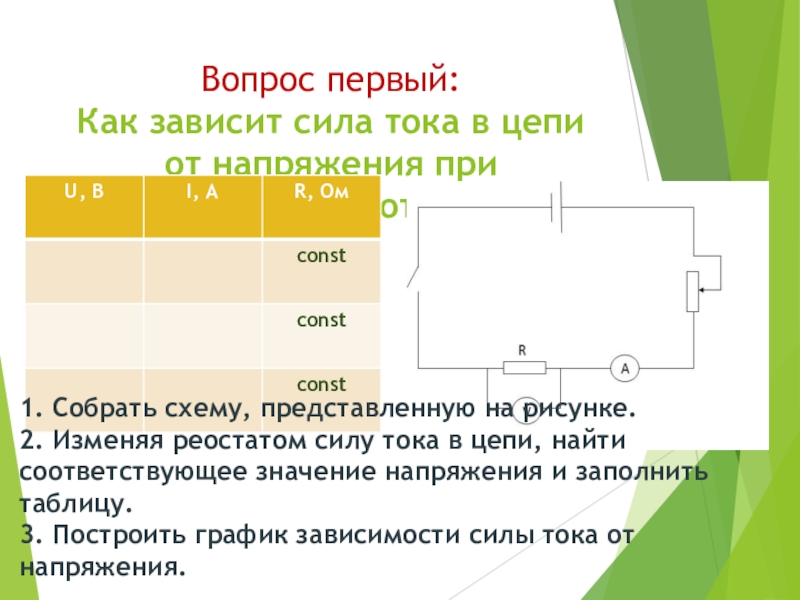

Слайд 3Вопрос первый: Как зависит сила тока в цепи от напряжения при постоянном
сопротивлении?
1. Собрать схему, представленную на рисунке.
2. Изменяя реостатом силу тока в цепи, найти соответствующее значение напряжения и заполнить таблицу.
3. Построить график зависимости силы тока от напряжения.

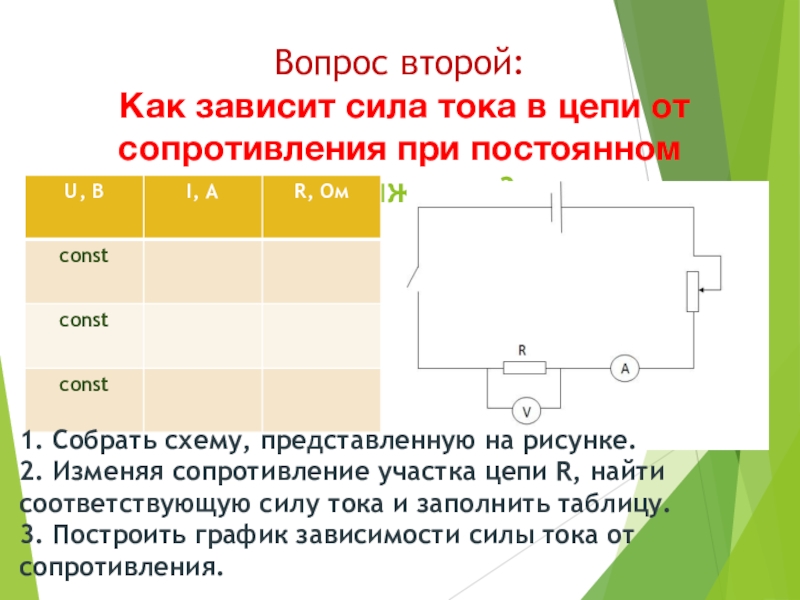

Слайд 4Вопрос второй: Как зависит сила тока в цепи от сопротивления при
постоянном напряжении?
1. Собрать схему, представленную на рисунке.
2. Изменяя сопротивление участка цепи R, найти соответствующую силу тока и заполнить таблицу.
3. Построить график зависимости силы тока от сопротивления.

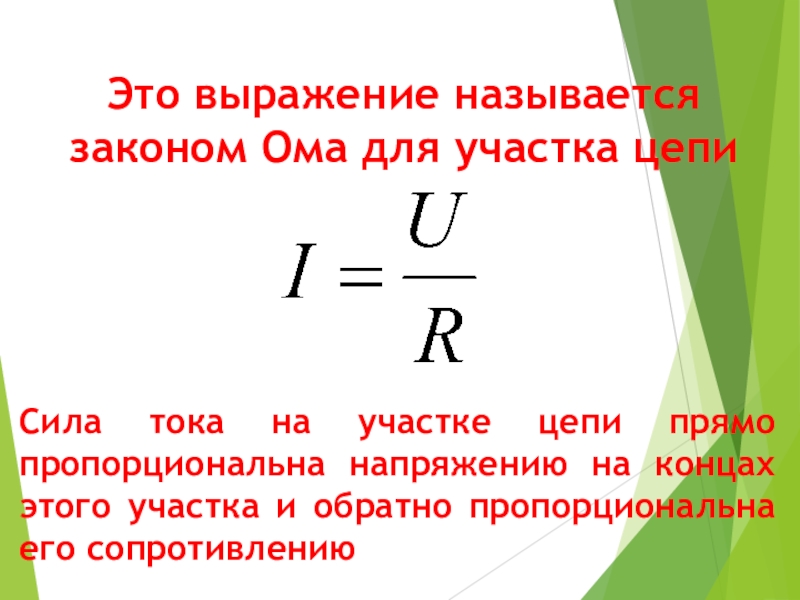

Слайд 7Это выражение называется законом Ома для участка цепи
Сила тока на участке
цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению
Слайд 9Георг Ом
(1787-1854)
Родился 16 марта 1787 года в семье слесаря. Отец
придавал большое значение образованию детей. Хотя семья постоянно нуждалась, Георг учился сначала в гимназии, а потом в университете. Сначала он преподавал математику в одной из частных школ Швейцарии. Физикой Георг Ом стал интересоваться позже. Свою научную деятельность начал с ремонта приборов и изучения научной литературы. Создание первого гальванического элемента открыло перед физиками новую область исследований, и Ом сделал важнейший шаг на пути создания теории электрических цепей. В 1825 году он представил научному миру плоды своего труда в виде статьи, которую озаглавил “Предварительное сообщение о законе, по которому металлы проводят электричество”. Сейчас это сообщение мы называем законом его имени. В честь этого ученого также названа единица сопротивления.

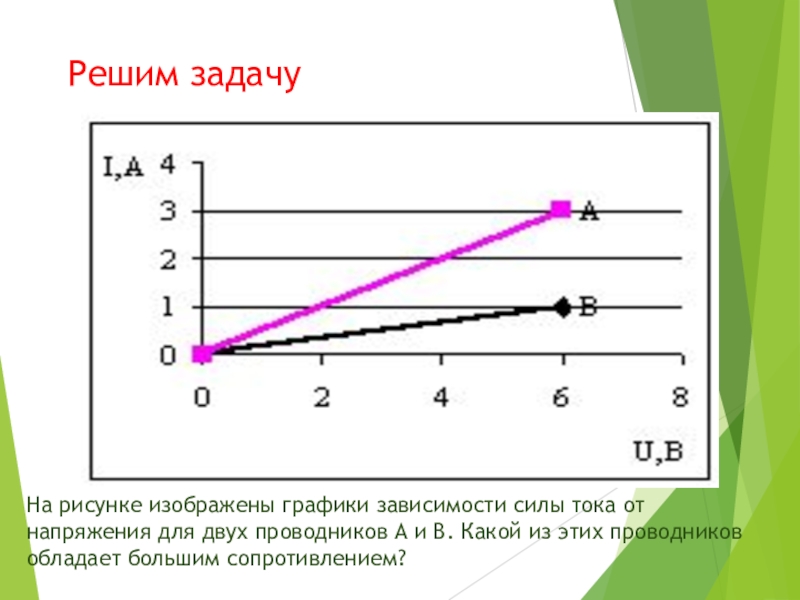

Слайд 10Решим задачу
На рисунке изображены графики зависимости силы тока от напряжения для
двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?
