Сила тока.Физический смысл:Если Сила тока – это физическая скалярная величина, характеризующая электрический ток и численно равная электрическому заряду прошедшему через поперечное сечение проводника за 1 секунду.

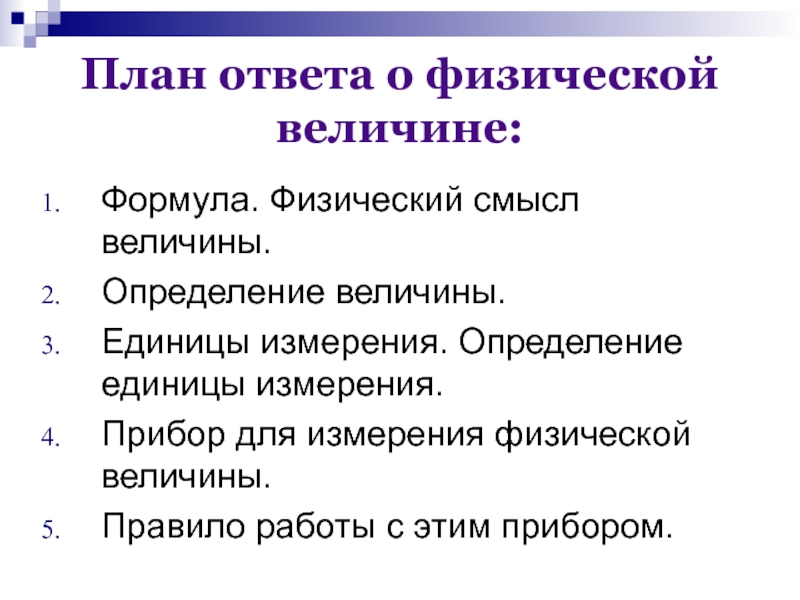

Слайд 1План ответа о физической величине:
Формула. Физический смысл величины.
Определение величины.
Единицы измерения. Определение

единицы измерения.
Прибор для измерения физической величины.
Правило работы с этим прибором.
План ответа о физической величине:Формула. Физический смысл величины.Определение величины.Единицы измерения. Определение единицы измерения.Прибор для измерения физической величины.Правило

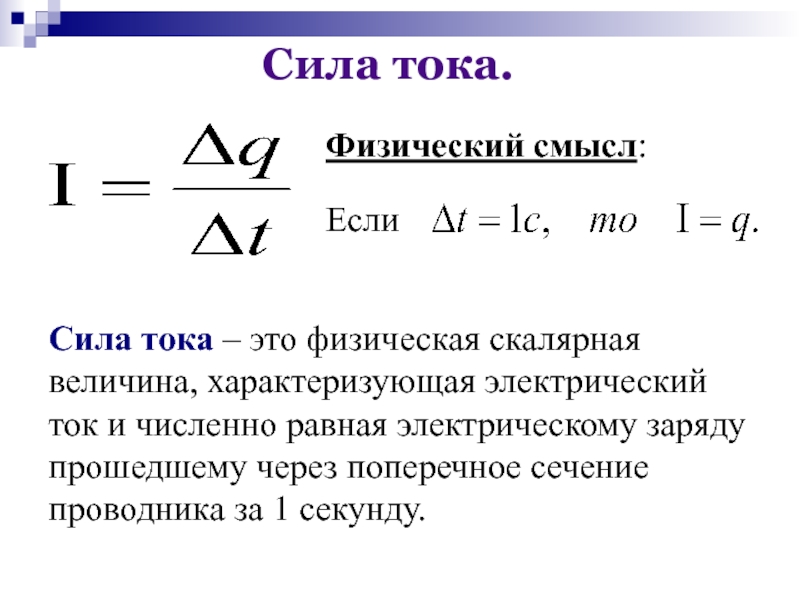

Слайд 2Сила тока.
Физический смысл:

Если
Сила тока – это физическая скалярная величина, характеризующая

электрический ток и численно равная электрическому заряду прошедшему через поперечное сечение проводника за 1 секунду.
Сила тока.Физический смысл:Если Сила тока – это физическая скалярная величина, характеризующая электрический ток и численно равная электрическому

Слайд 3 Единицы измерения силы тока
За единицу силы тока принимают силу тока, при

которой отрезки таких параллельных проводников длиной 1метр взаимодействуют с силой
Называют её Ампером.
Единицы измерения силы токаЗа единицу силы тока принимают силу тока, при которой отрезки таких параллельных проводников

Слайд 4Прибор для измерения силы тока называется Амперметр.
Правило работы с прибором:
Соблюдение полярности.
Амперметр

всегда соединяется последовательно с тем участком ,на котором измеряется сила тока.
Нельзя включать прибор в цепь с большим током, чем он рассчитан.
Прибор для измерения силы тока называется Амперметр.Правило работы с прибором:Соблюдение полярности.Амперметр всегда соединяется последовательно с тем участком

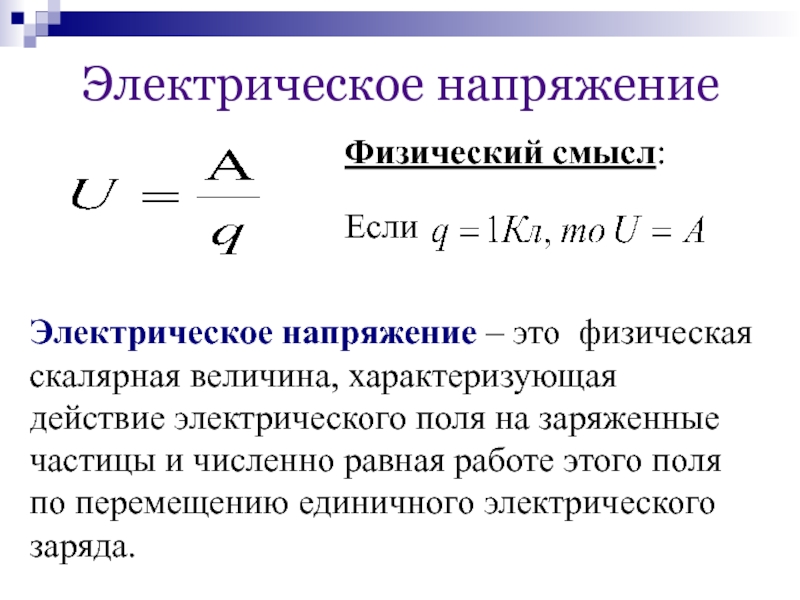

Слайд 5Электрическое напряжение
Физический смысл:

Если

Электрическое напряжение – это физическая скалярная величина, характеризующая

действие электрического поля на заряженные частицы и численно равная работе этого поля по перемещению единичного электрического заряда.
Электрическое напряжениеФизический смысл:Если Электрическое напряжение – это физическая скалярная величина, характеризующая действие электрического поля на заряженные частицы

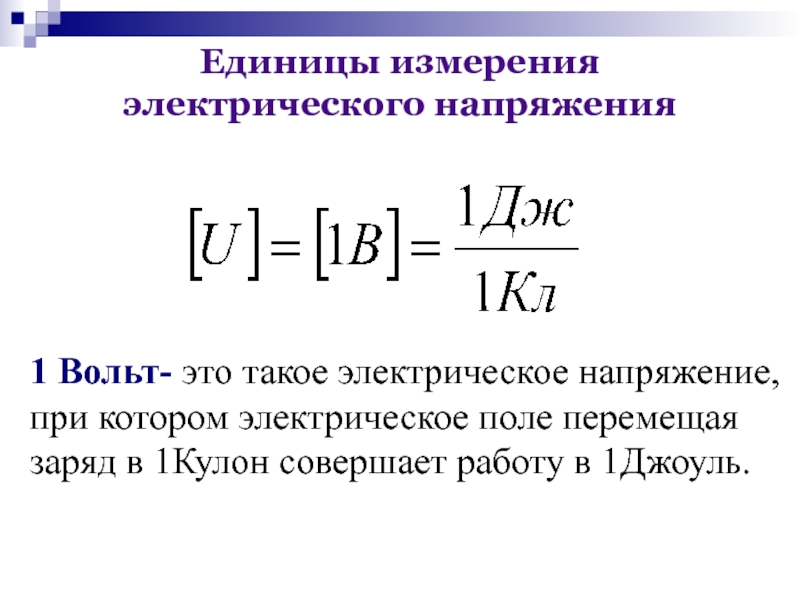

Слайд 6

1 Вольт- это такое электрическое напряжение,
при котором электрическое поле перемещая

заряд в 1Кулон совершает работу в 1Джоуль.

Единицы измерения электрического напряжения

1 Вольт- это такое электрическое напряжение, при котором электрическое поле перемещая заряд в 1Кулон совершает работу в

Слайд 7Прибор для измерения силы тока называется Вольтметр.
Правило работы с прибором:
Соблюдение полярности.
Вольтметр

всегда соединяется параллельно тому участку ,на котором измеряется напряжение.
Нельзя включать прибор в цепь с большим напряжением, чем рассчитан данный прибор.

Прибор для измерения силы тока называется Вольтметр.Правило работы с прибором:Соблюдение полярности.Вольтметр всегда соединяется параллельно тому участку ,на

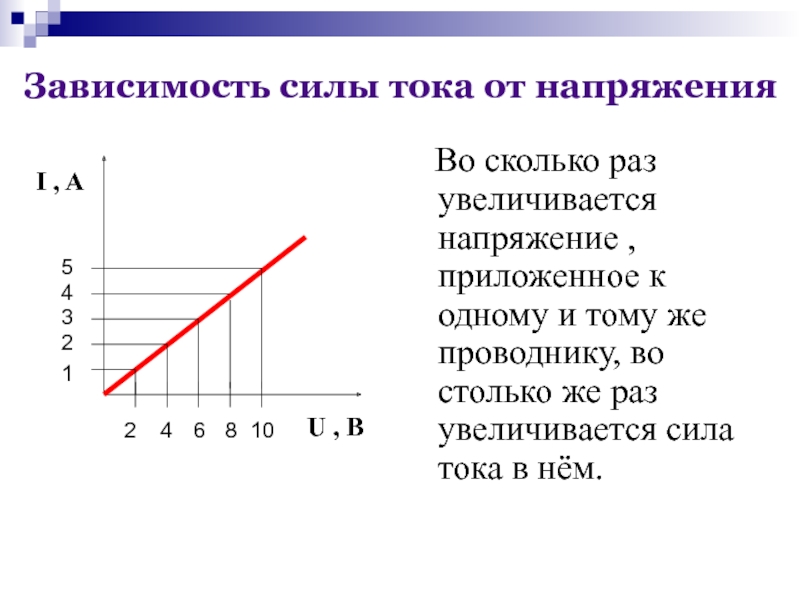

Слайд 8Зависимость силы тока от напряжения

Во сколько раз

увеличивается напряжение , приложенное к одному и тому же проводнику, во столько же раз увеличивается сила тока в нём.


Зависимость силы тока от напряжения Во сколько раз увеличивается напряжение , приложенное к одному и

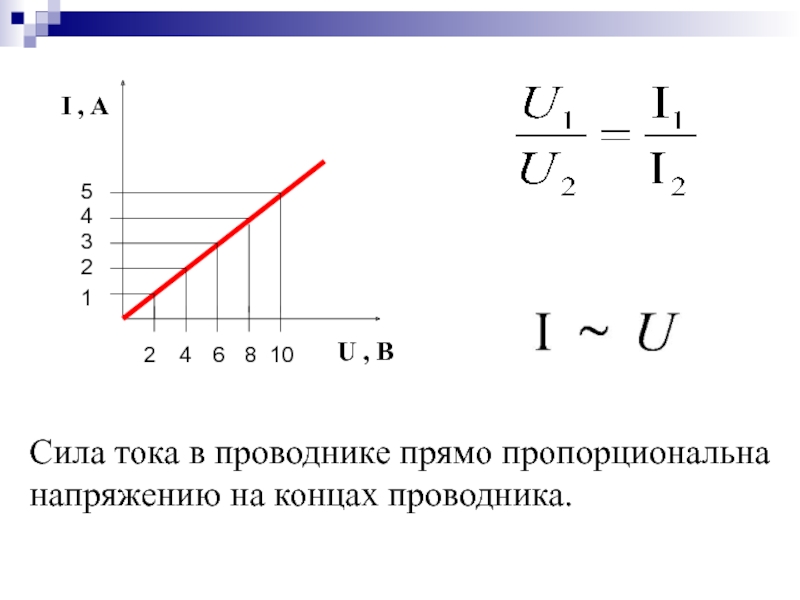

Слайд 9Сила тока в проводнике прямо пропорциональна напряжению на концах проводника.

Сила тока в проводнике прямо пропорциональна напряжению на концах проводника.

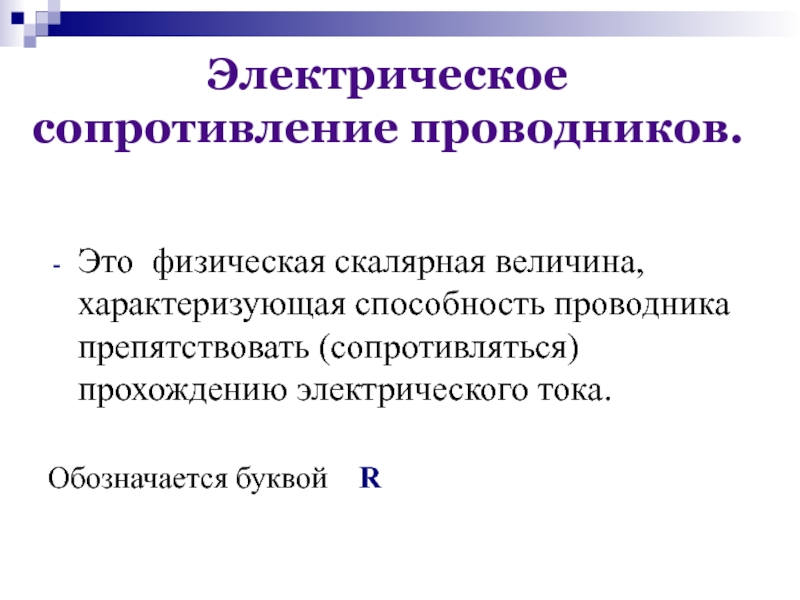

Слайд 10Электрическое сопротивление проводников.
Это физическая скалярная величина, характеризующая способность проводника препятствовать (сопротивляться)

прохождению электрического тока.

Обозначается буквой R
Электрическое сопротивление проводников.Это физическая скалярная величина, характеризующая способность проводника препятствовать (сопротивляться) прохождению электрического тока.

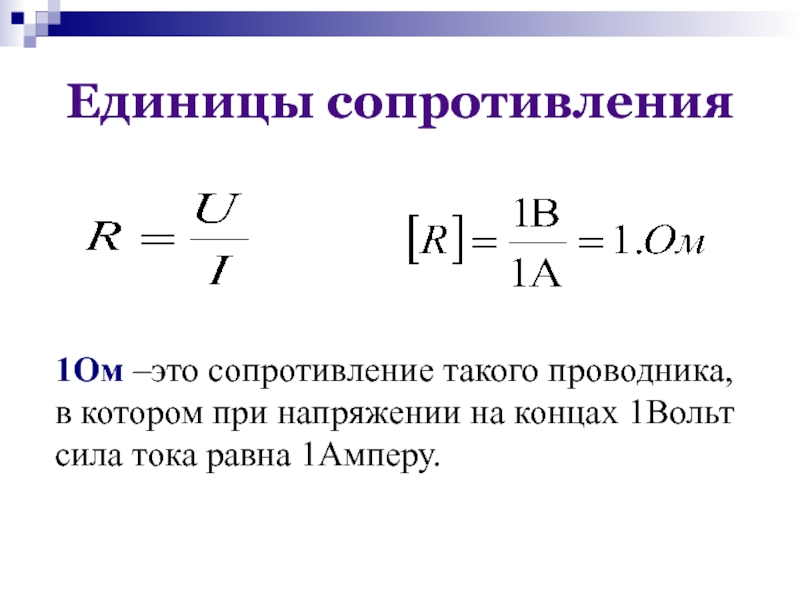

Слайд 11Единицы сопротивления
1Ом –это сопротивление такого проводника, в котором при напряжении на

концах 1Вольт сила тока равна 1Амперу.
Единицы сопротивления1Ом –это сопротивление такого проводника, в котором при напряжении на концах 1Вольт сила тока равна 1Амперу.

Слайд 12 Применяют и другие единицы
сопротивления: миллиом (мОм),
килиом (кОм), мегаом(МОм).

1мОм=0,001.Ом
1кОм=1000.Ом
1МОм=1000000.Ом

Применяют и другие единицы сопротивления: миллиом (мОм),килиом (кОм), мегаом(МОм).1мОм=0,001.Ом1кОм=1000.Ом1МОм=1000000.Ом

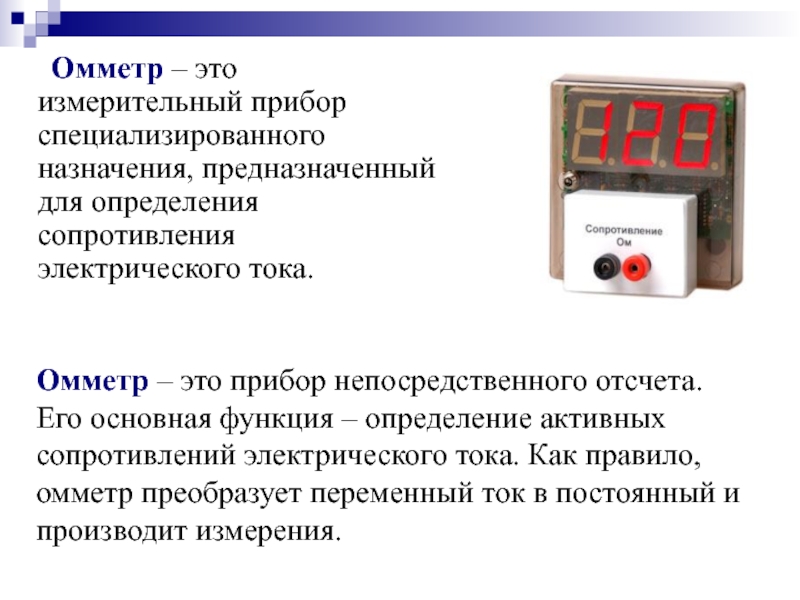

Слайд 13 Омметр – это измерительный прибор специализированного назначения, предназначенный

для определения сопротивления электрического тока.

Омметр – это прибор непосредственного отсчета. Его основная функция – определение активных сопротивлений электрического тока. Как правило, омметр преобразует переменный ток в постоянный и производит измерения.

Омметр – это измерительный прибор специализированного назначения, предназначенный для определения сопротивления электрического тока.

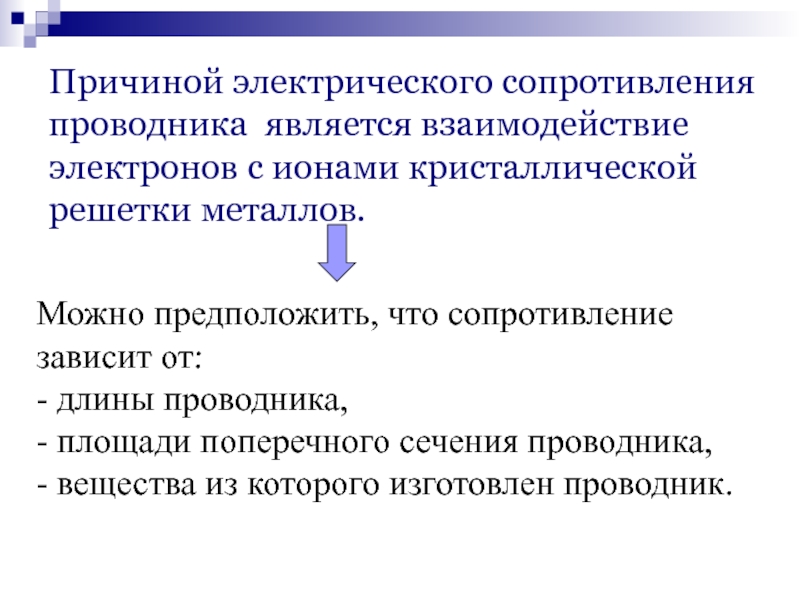

Слайд 14Причиной электрического сопротивления проводника является взаимодействие электронов с ионами кристаллической решетки

металлов.


Можно предположить, что сопротивление зависит от:
- длины проводника,
- площади поперечного сечения проводника,
- вещества из которого изготовлен проводник.

Причиной электрического сопротивления проводника является взаимодействие электронов с ионами кристаллической решетки металлов.Можно предположить, что сопротивление зависит от:-

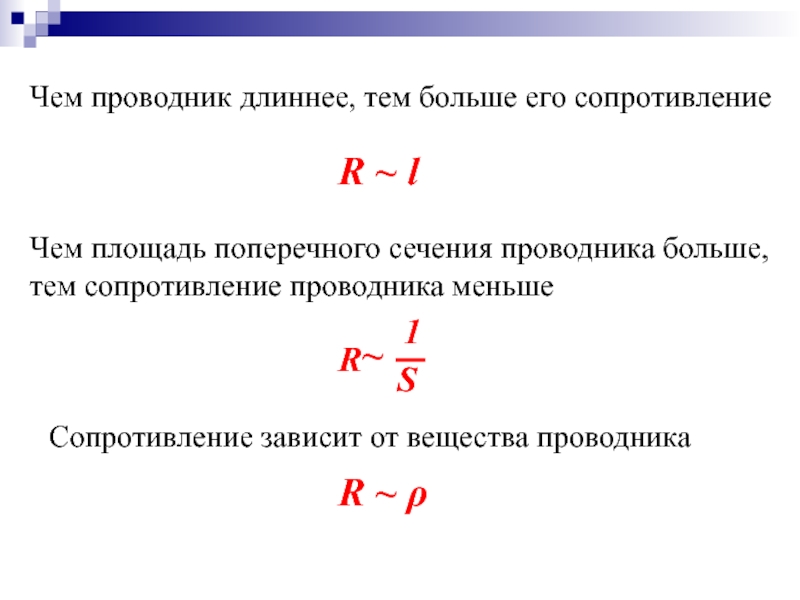

Слайд 15Чем проводник длиннее, тем больше его сопротивление
Чем площадь поперечного сечения проводника

больше, тем сопротивление проводника меньше

Сопротивление зависит от вещества проводника

R ~ l

R ~ ρ

Чем проводник длиннее, тем больше его сопротивлениеЧем площадь поперечного сечения проводника больше, тем сопротивление проводника меньшеСопротивление зависит

Слайд 16
Физический смысл:

Если

то

Физический смысл:Еслито

Слайд 17Удельное сопротивление вещества - физическая скалярная величина,
характеризующая способность вещества препятствовать прохождению

электрического тока и численно равная сопротивлению проводника длинной 1 м, площадью поперечного сечения проводника 1 мм2.

Единица измерения
удельного сопротивления вещества

Удельное сопротивление вещества - физическая скалярная величина,характеризующая способность вещества препятствовать прохождению электрического тока и численно равная сопротивлению

Слайд 18Удельное электрическое сопротивление некоторых веществ,
(при t = 20 C0 )

Удельное электрическое сопротивление некоторых веществ,(при t = 20 C0 )

Слайд 19Выберите
- обозначение,
- единицу измерения,
- формулу для расчета
- прибор для

измерения
характеристик тока по вариантам:

I вариант – сила тока;

II вариант – напряжение;

III вариант – сопротивление.

Выберите- обозначение, - единицу измерения,- формулу для расчета - прибор для измерения характеристик тока по вариантам:I вариант

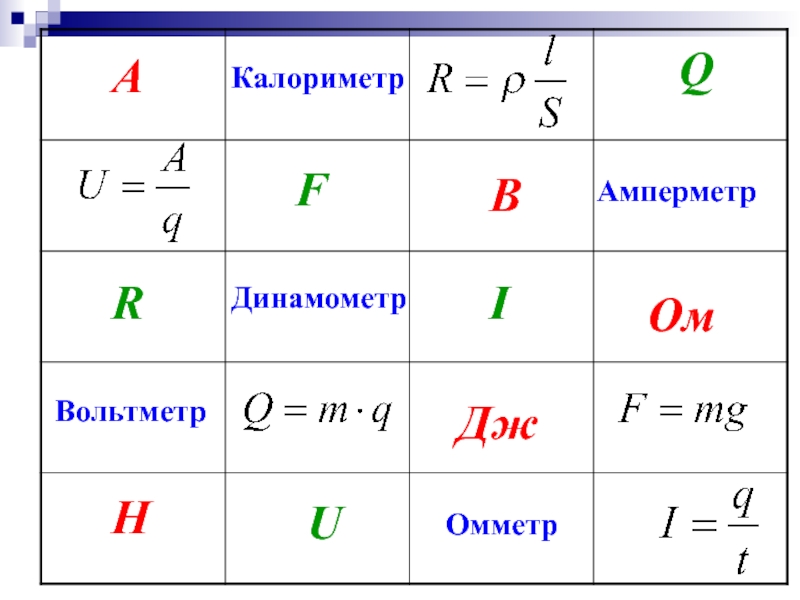

Слайд 22А
В
Ом
Дж
Калориметр
Н
Динамометр
R
U
Q
F
I
Вольтметр
Омметр
Амперметр

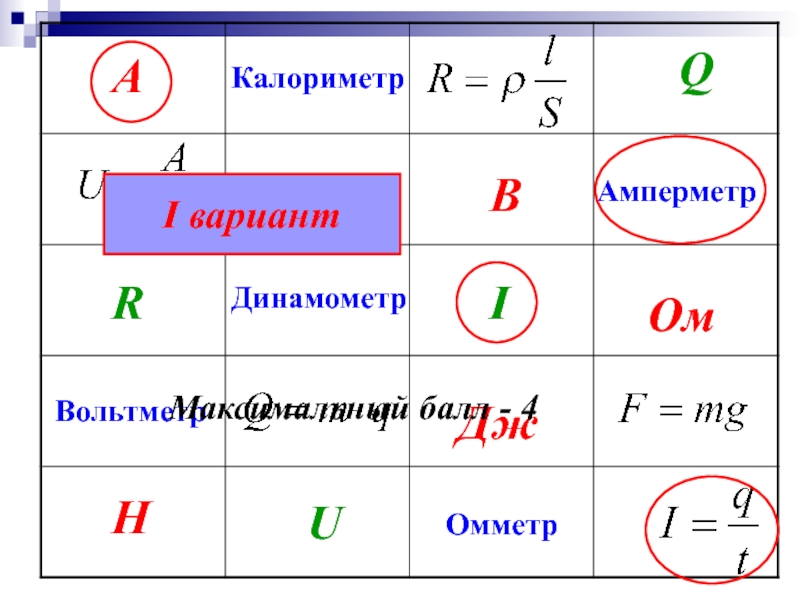

I вариант
Максимальный балл - 4

АВОмДжКалориметрНДинамометрRUQFIВольтметрОмметрАмперметрI вариантМаксимальный балл - 4

Слайд 23А
Калориметр
Максимальный балл - 4
Q

F
В

Амперметр
R
Динамометр
I
Ом
Вольтметр

Дж

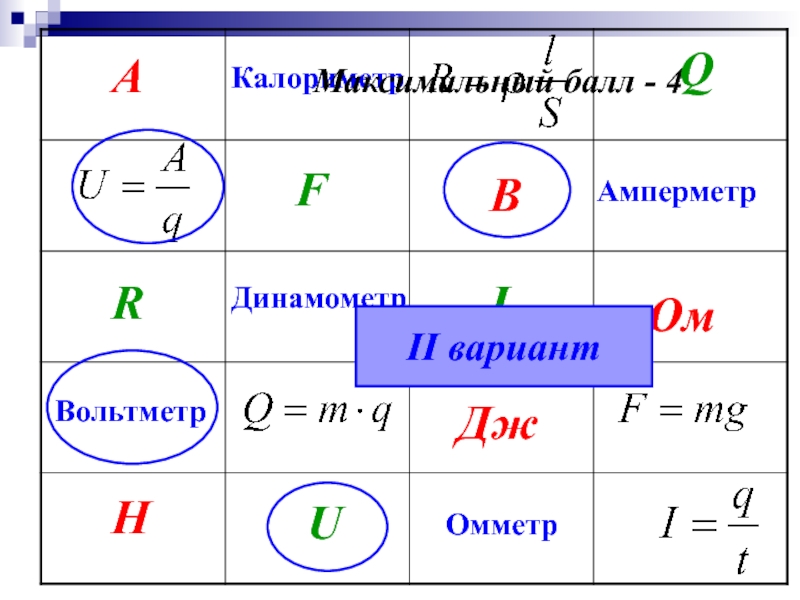

II вариант
Н
U

Омметр

АКалориметрМаксимальный балл - 4QFВАмперметрRДинамометрIОмВольтметрДжII вариантНUОмметр

Слайд 24А
В
Ом
Дж
Калориметр
Н
Динамометр
R
U
Q
F
I
Вольтметр
Омметр
Амперметр

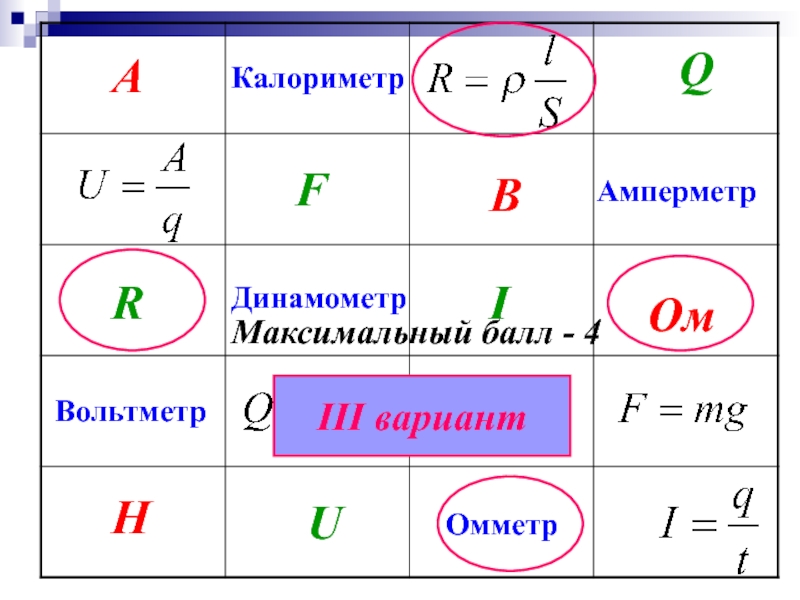

III вариант
Максимальный балл - 4

АВОмДжКалориметрНДинамометрRUQFIВольтметрОмметрАмперметрIII вариантМаксимальный балл - 4

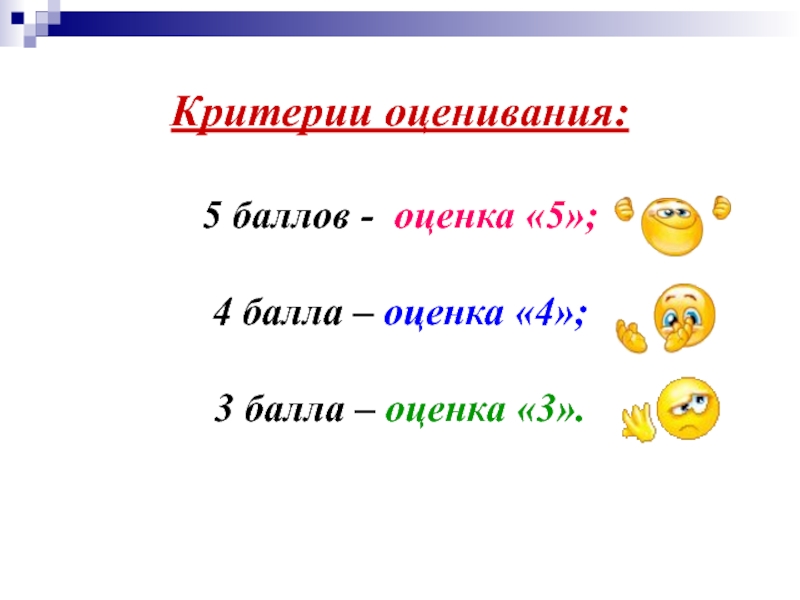

Слайд 26Критерии оценивания:

5 баллов - оценка «5»;

4 балла – оценка «4»;

3 балла

– оценка «3».
Критерии оценивания:5 баллов - оценка «5»;4 балла – оценка «4»;3 балла – оценка «3».

Слайд 27
Основные характеристики тока
Сила тока – I, [A];

Напряжение – U, [B];

Сопротивление -

R, [Ом]

Эти величины связаны между собой!
КАК?

Основные характеристики токаСила тока – I, [A];Напряжение – U, [B];Сопротивление - R, [Ом]Эти величины связаны между собой!

Слайд 28Закон Ома для участка цепи
Ломмель Эуген
Корнелиус Йозеф
…Ом вырвал у

природы так долго
скрываемую тайну и передал ее
в руки современников»
Закон Ома для участка цепиЛоммель Эуген Корнелиус Йозеф …Ом вырвал у природы так долгоскрываемую тайну и передал

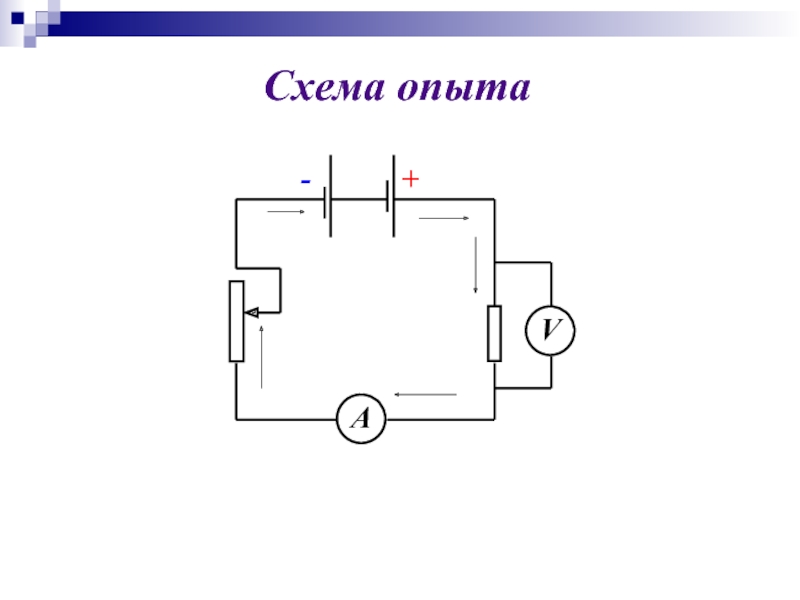

Слайд 29Схема опыта

V

Схема опытаV

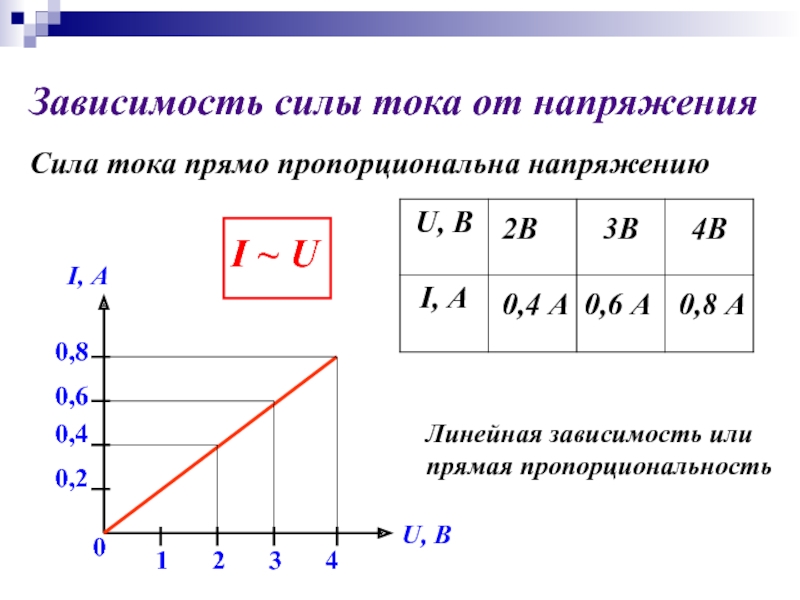

Слайд 30Зависимость силы тока от напряжения
Сила тока прямо пропорциональна напряжению
I, А
0,2
0,8
0,6
0,4
0
U, B
1
2
3
4
Линейная

зависимость или
прямая пропорциональность

I ~ U


2В

0,4 А

3В

0,6 А

4В

0,8 А

Зависимость силы тока от напряженияСила тока прямо пропорциональна напряжениюI, А0,20,80,60,40U, B1234Линейная зависимость илипрямая пропорциональностьI ~ U2В0,4 А3В0,6

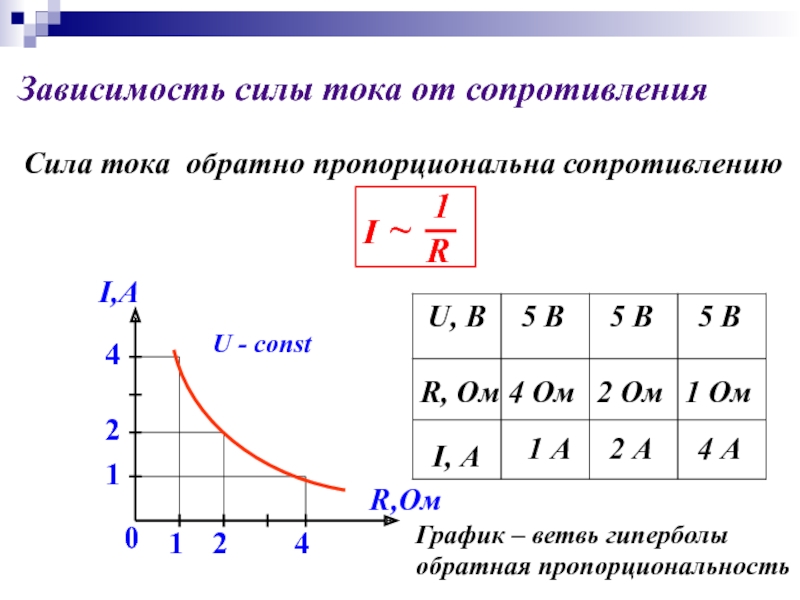

Слайд 31 Зависимость силы тока от сопротивления
Сила тока обратно пропорциональна сопротивлению


I,А
R,Ом

1
График –

ветвь гиперболы
обратная пропорциональность


R, Ом

4 Ом

2 Ом

1 Ом

5 В

5 В

5 В

1 А

2 А

4 А

4

2

2

4

1

0

U - const

Зависимость силы тока от сопротивленияСила тока обратно пропорциональна сопротивлениюI,АR,Ом1График – ветвь гиперболыобратная пропорциональностьR, Ом4 Ом2 Ом1

Слайд 321 . I ~ U – прямая зависимость
2 .

– обратная зависимость

Георг Симон Ом (1789–1854)

Закон Ома для участка цепи

1827 год

Формулировка:
Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

1 . I ~ U – прямая зависимость2 . – обратная

Слайд 33Закон Ома для участка цепи
Магический треугольник:




Закон Ома для участка цепиМагический треугольник:

Слайд 34Зависимость силы тока от сопротивления
на участке АВ выражена графиками 1

и 2.
В каком случае проводник АВ находился под
большим напряжением?









Зависимость силы тока от сопротивления на участке АВ выражена графиками 1 и 2.В каком случае проводник АВ

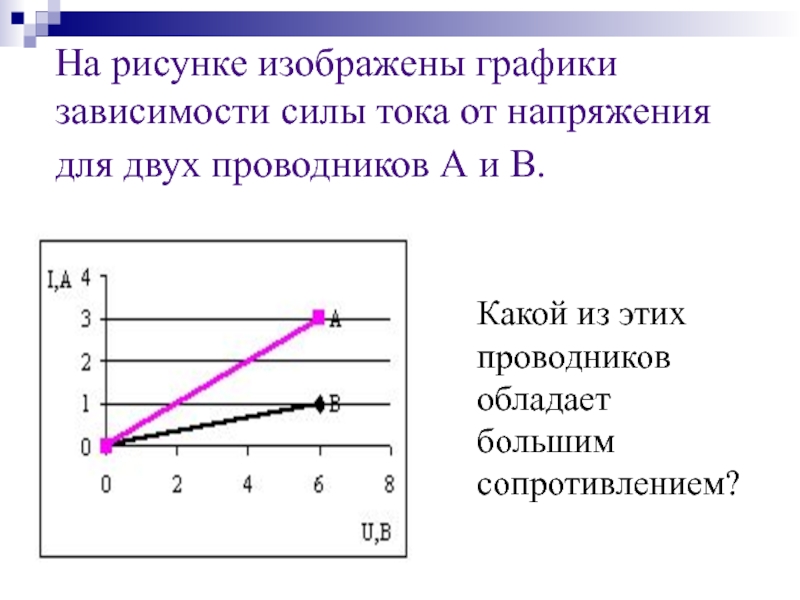

Слайд 35На рисунке изображены графики зависимости силы тока от напряжения для двух

проводников А и В.

Какой из этих проводников обладает большим сопротивлением?

На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из

Слайд 36I вариант
II вариант
V

А


I=5A
R=22Ом
V
А


U=6B
R=2Ом

1. По данным приведенным на
рисунке определите показания
вольтметра.
1.

По данным приведенным на
рисунке определите показания
амперметра.

2. Лампа рассчитана на
напряжение 6В и силу тока 4 А.
Каково сопротивление лампы?

2. Лампа рассчитана на
напряжение 127 В, имеет
сопротивление 254 Ом.
Вычислите силу тока в лампе.

U = 110 B;
I = 0,5 A.

I = 3A;
R = 1,5 Ом.

I вариантII вариантVАI=5AR=22ОмVАU=6BR=2Ом1. По данным приведенным на рисунке определите показания вольтметра.1. По данным приведенным на рисунке определите
