Презентация, доклад по физике по теме ЭДС. Закон Ома для полной цепи.

Содержание

ПовторениеЧто такое электрический ток?Назовите условия существования тока в цепи?Что представляет собой электрический ток в металлах?Сформулируйте закон Ома для участка цепи.Что такое источник тока? Какова его роль в электрической цепи?

Слайд 1Электродвижущая сила. Закон Ома для полной цепи.

Электродвижущая сила.   Закон Ома для полной цепи.

Слайд 2Повторение
Что такое электрический ток?
Назовите условия существования тока в цепи?
Что представляет собой

электрический ток в металлах?
Сформулируйте закон Ома для участка цепи.
Что такое источник тока? Какова его роль в электрической цепи?
ПовторениеЧто такое электрический ток?Назовите условия существования тока в цепи?Что представляет собой электрический ток в металлах?Сформулируйте закон Ома

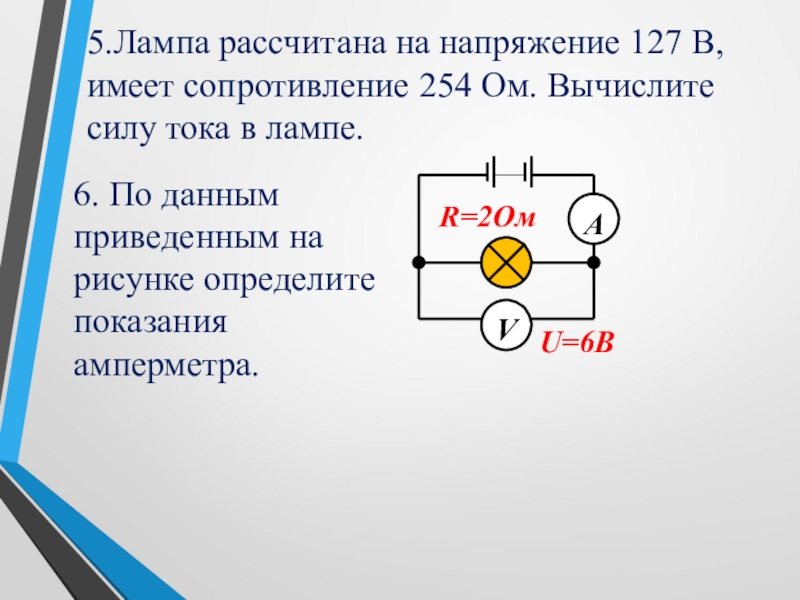

Слайд 3V
А


U=6B
R=2Ом

6. По данным приведенным на
рисунке определите показания
амперметра.
5.Лампа рассчитана на

напряжение 127 В, имеет сопротивление 254 Ом. Вычислите силу тока в лампе.
VАU=6BR=2Ом6. По данным приведенным на рисунке определите показания амперметра.5.Лампа рассчитана на напряжение 127 В, имеет сопротивление 254

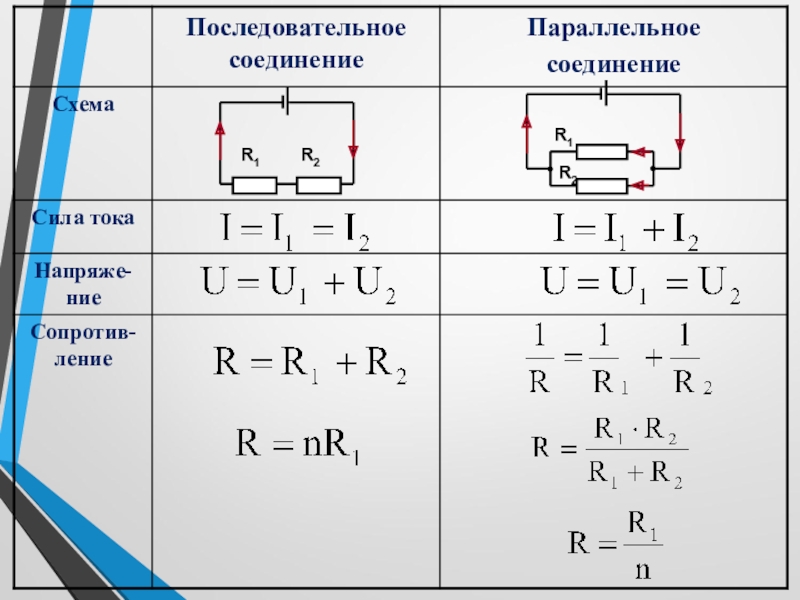

Слайд 5Чтобы в проводнике электрический ток существовал длительное время, необходимо все это

время поддерживать в нем электрическое поле.

Электрическое поле в проводниках создается и может длительное время поддерживаться источниками электрического тока.

Чтобы в проводнике электрический ток существовал длительное время, необходимо все это время поддерживать в нем электрическое поле.Электрическое

Слайд 6Любой источник тока характеризуется электродвижущей силой (ЭДС).
Что это значит?

Любой источник тока характеризуется электродвижущей силой (ЭДС). Что это значит?

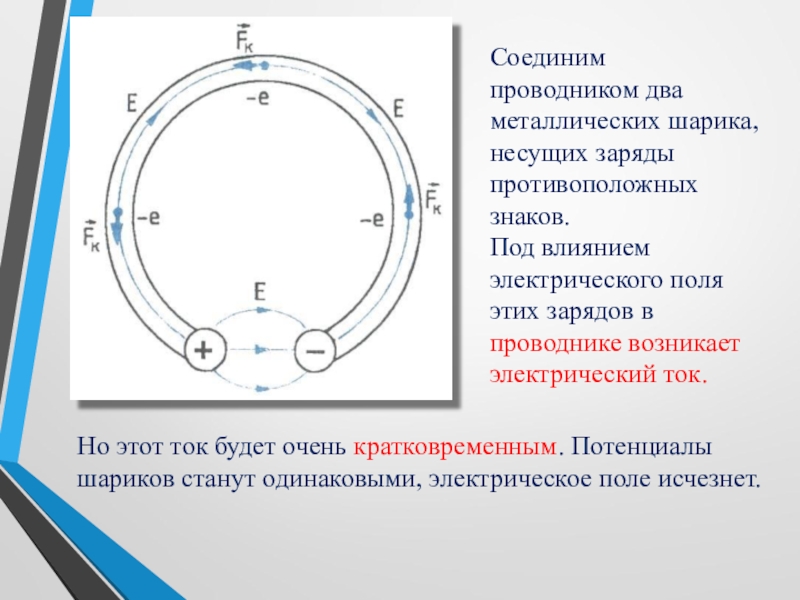

Слайд 7Соединим проводником два металлических шарика, несущих заряды противоположных знаков.
Под влиянием

электрического поля этих зарядов в проводнике возникает электрический ток.

Но этот ток будет очень кратковременным. Потенциалы шариков станут одинаковыми, электрическое поле исчезнет.

Соединим проводником два металлических шарика, несущих заряды противоположных знаков. Под влиянием электрического поля этих зарядов в проводнике

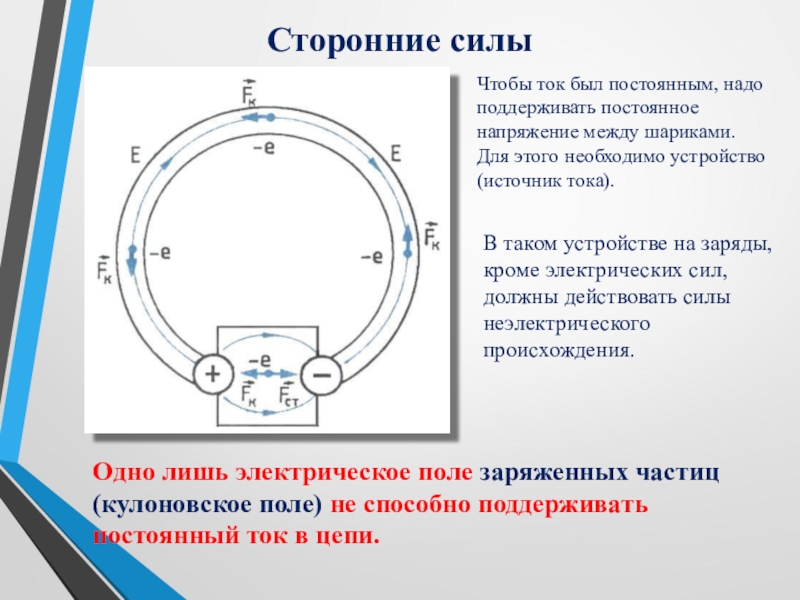

Слайд 8Сторонние силы
Чтобы ток был постоянным, надо поддерживать постоянное напряжение между шариками.


Для этого необходимо устройство (источник тока).

В таком устройстве на заряды, кроме электрических сил, должны действовать силы неэлектрического происхождения.

Одно лишь электрическое поле заряженных частиц (кулоновское поле) не способно поддерживать постоянный ток в цепи.

Сторонние силыЧтобы ток был постоянным, надо поддерживать постоянное напряжение между шариками. Для этого необходимо устройство (источник тока).В

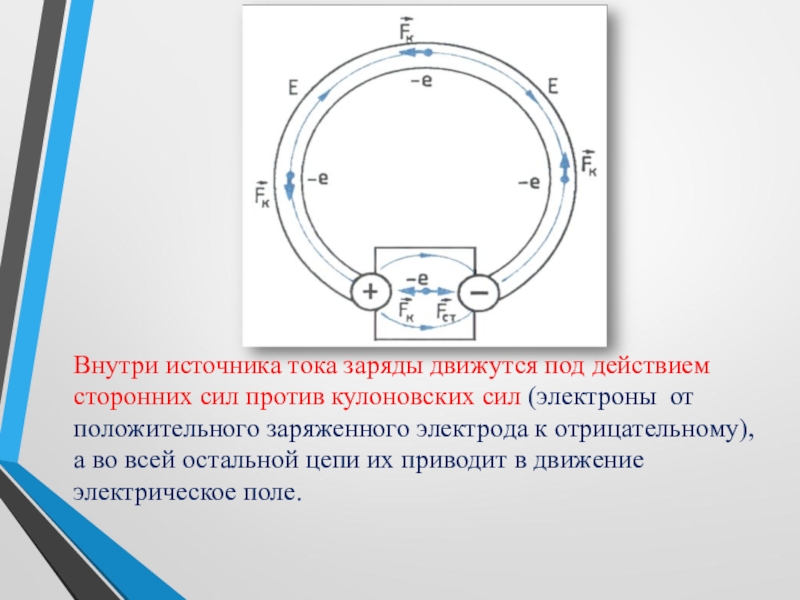

Слайд 9Внутри источника тока заряды движутся под действием сторонних сил против кулоновских

сил (электроны от положительного заряженного электрода к отрицательному), а во всей остальной цепи их приводит в движение электрическое поле.
Внутри источника тока заряды движутся под действием сторонних сил против кулоновских сил (электроны от положительного заряженного электрода

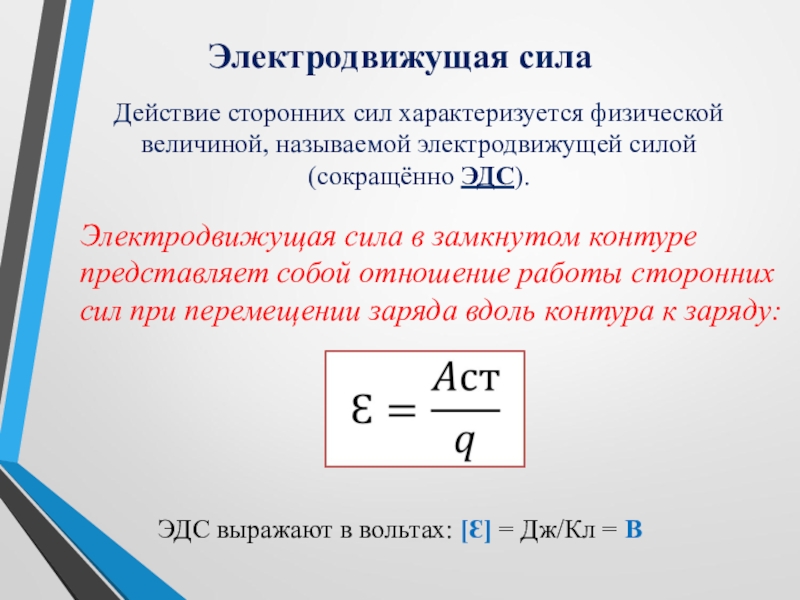

Слайд 10Электродвижущая сила
Действие сторонних сил характеризуется физической величиной, называемой электродвижущей силой (сокращённо

ЭДС).

Электродвижущая сила в замкнутом контуре представляет собой отношение работы сторонних сил при перемещении заряда вдоль контура к заряду:



ЭДС выражают в вольтах: [Ɛ] = Дж/Кл = В

Электродвижущая силаДействие сторонних сил характеризуется физической величиной, называемой электродвижущей силой (сокращённо ЭДС).Электродвижущая сила в замкнутом контуре представляет

Слайд 11Рассмотрим простейшую полную (замкнутую) цепь, состоящую из источника тока и резистора

сопротивлением R.

Ɛ – ЭДС источника тока,
r – внутреннее сопротивление источника тока,
R – внешнее сопротивление цепи,
R + r – полное сопротивление цепи.

Cила тока в полной цепи равна отношению ЭДС цепи к её полному сопротивлению.

Рассмотрим простейшую полную (замкнутую) цепь, состоящую из источника тока и резистора сопротивлением R.Ɛ – ЭДС источника тока,

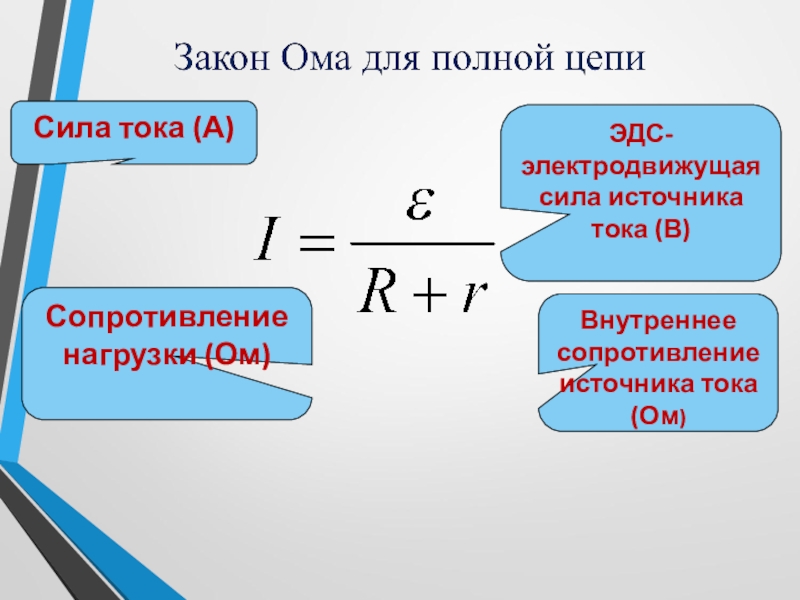

Слайд 12
Сила тока (А)
ЭДС-электродвижущая сила источника тока (В)
Сопротивление
нагрузки (Ом)
Внутреннее сопротивление источника

тока (Ом)
Сила тока (А)ЭДС-электродвижущая сила источника тока (В)Сопротивление нагрузки (Ом)Внутреннее сопротивление источника тока (Ом)

Слайд 13Решение задач:
№1 Гальванический элемент с

ЭДС E = 5,0 В и внутренним сопротивлением r = 0,2 Ом замкнут на проводник сопротивлением R = 40,0 Ом. Чему равно напряжение U на этом проводнике? Ответ:4,975В

№2 Определить ЭДС источника тока с внутренним
сопротивлением r = 0,3 Ом, если при подключении
к клеммам источника тока параллельно соединенных
резисторов R1=10 Ом и R2=6 Ом сила тока в цепи:
I=3 A.
Ответ:12,15В

Решение задач:       №1 Гальванический элемент с ЭДС E = 5,0 В

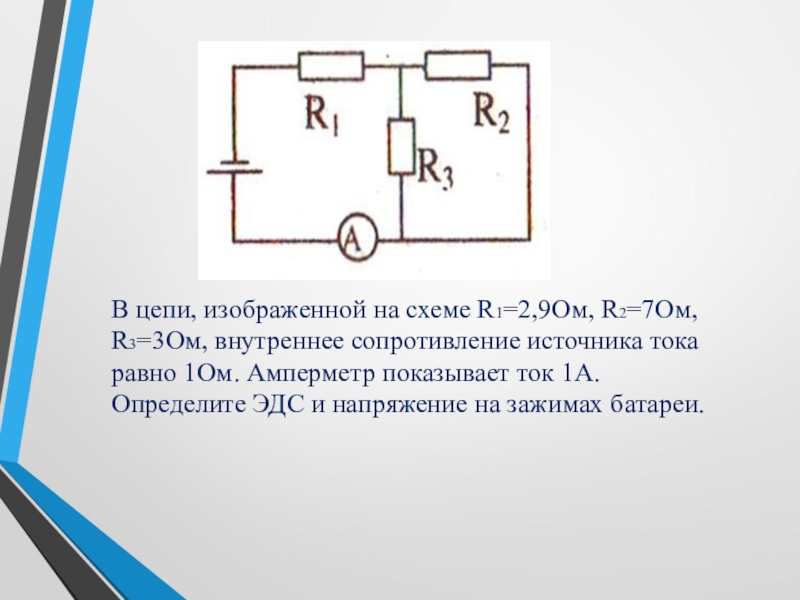

Слайд 14 В цепи, изображенной на схеме R1=2,9Ом, R2=7Ом, R3=3Ом, внутреннее сопротивление источника

тока равно 1Ом. Амперметр показывает ток 1А. Определите ЭДС и напряжение на зажимах батареи.
В цепи, изображенной на схеме R1=2,9Ом, R2=7Ом, R3=3Ом, внутреннее сопротивление источника тока

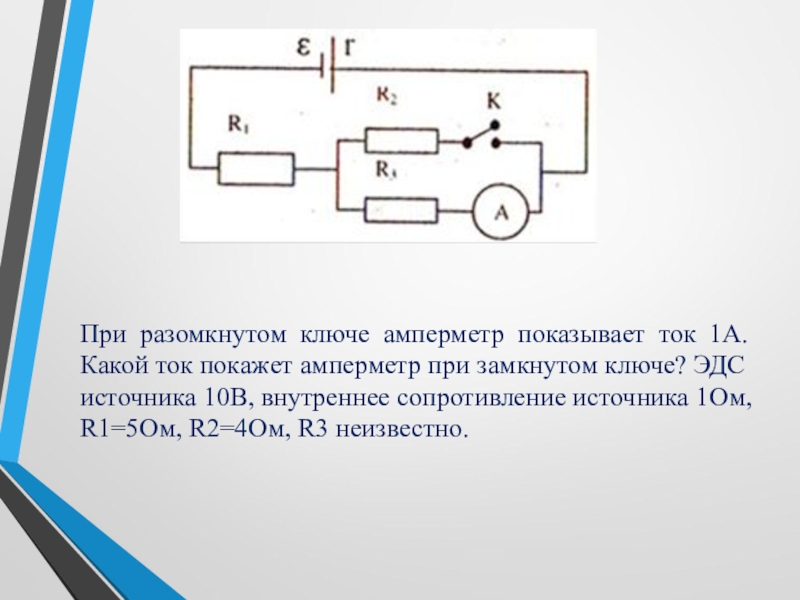

Слайд 15 При разомкнутом ключе амперметр показывает ток 1А. Какой ток покажет амперметр

при замкнутом ключе? ЭДС источника 10В, внутреннее сопротивление источника 1Ом, R1=5Ом, R2=4Ом, R3 неизвестно.
При разомкнутом ключе амперметр показывает ток 1А. Какой ток

Слайд 16

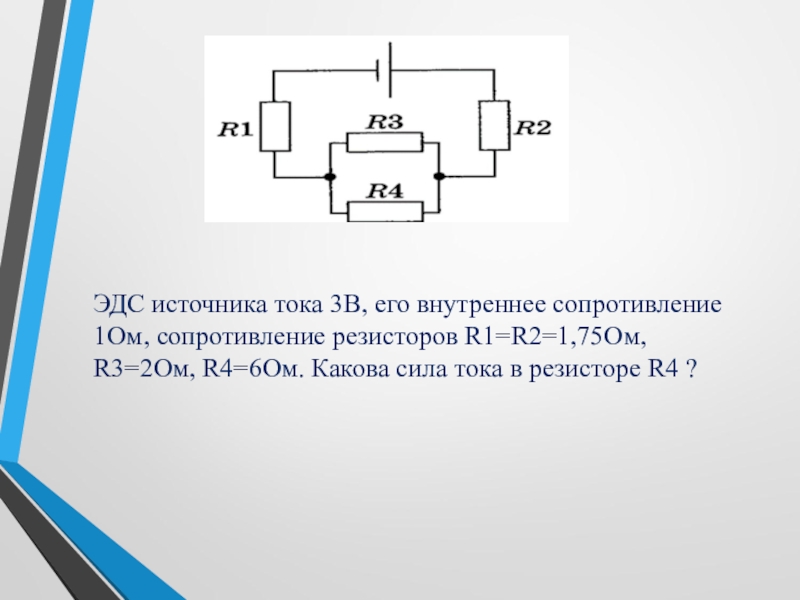

ЭДС источника тока 3В, его внутреннее сопротивление 1Ом, сопротивление резисторов R1=R2=1,75Ом,

R3=2Ом, R4=6Ом. Какова сила тока в резисторе R4 ?
ЭДС источника тока 3В, его внутреннее сопротивление 1Ом, сопротивление резисторов R1=R2=1,75Ом, R3=2Ом, R4=6Ом. Какова сила тока в

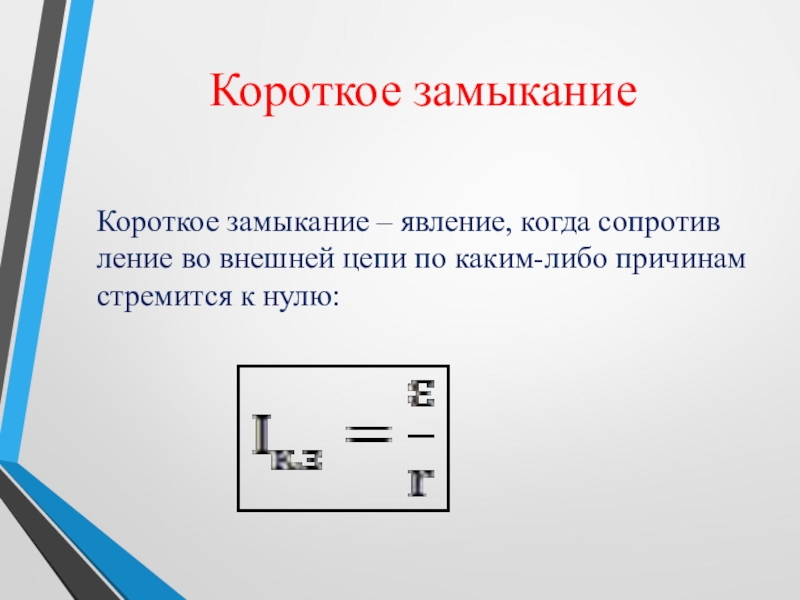

Слайд 17Короткое замыкание
Ко­рот­кое за­мы­ка­ние – яв­ле­ние, когда со­про­тив­ле­ние во внеш­ней цепи по

ка­ким-ли­бо при­чи­нам стре­мит­ся к нулю:




Короткое замыканиеКо­рот­кое за­мы­ка­ние – яв­ле­ние, когда со­про­тив­ле­ние во внеш­ней цепи по ка­ким-ли­бо при­чи­нам стре­мит­ся к нулю:

Слайд 18Ток ко­рот­ко­го за­мы­ка­ния из-за того, что внут­рен­нее со­про­тив­ле­ние ис­точ­ни­ков мало по

срав­не­нию с со­про­тив­ле­ни­ем внеш­ним, как пра­ви­ло, чрез­вы­чай­но велик. Из-за этого вы­де­ля­ет­ся очень боль­шое ко­ли­че­ство теп­ло­ты, что может стать при­чи­ной об­ры­вов цепи, по­жа­ров и т. д.
Для предот­вра­ще­ния по­доб­но­го ис­поль­зу­ют­ся предо­хра­ни­те­ли
Ток ко­рот­ко­го за­мы­ка­ния из-за того, что внут­рен­нее со­про­тив­ле­ние ис­точ­ни­ков мало по срав­не­нию с со­про­тив­ле­ни­ем внеш­ним, как пра­ви­ло,

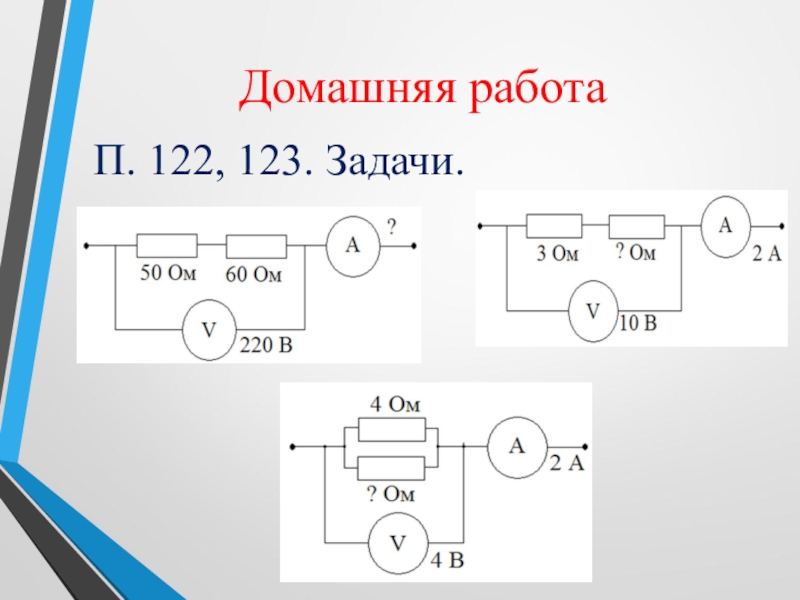

Слайд 19Домашняя работа
П. 122, 123. Задачи.

Домашняя работаП. 122, 123. Задачи.
