Презентация, доклад на тему Способы соединения сопротивлений

При расчете цепей приходится сталкиваться с различными схемами соединений потребителей. Потребители могут соединяться последовательно, параллельно или смешанно. Соединение, при котором все участки цепи присоединяются к одной паре узлов, то есть находятся под действием одного и того же

Слайд 1Тема: Способы соединения сопротивлений

Тема: Способы соединения сопротивлений

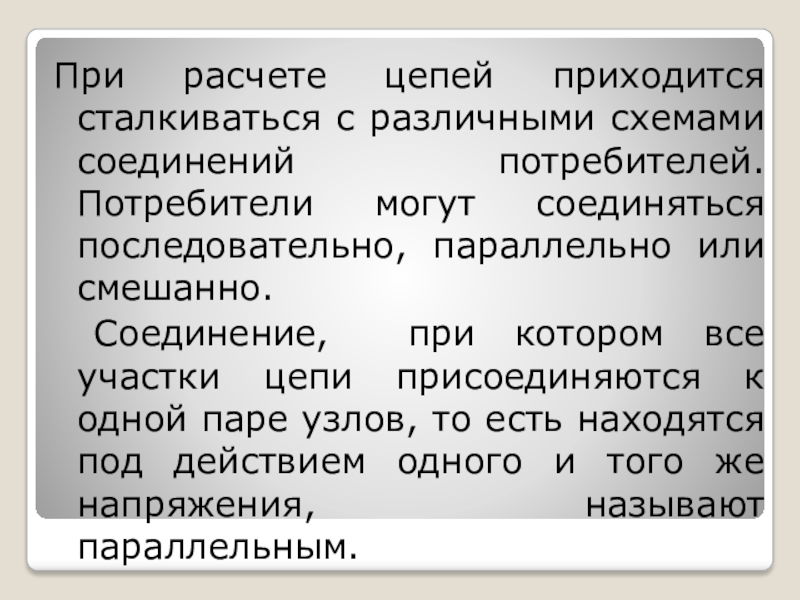

Слайд 2При расчете цепей приходится сталкиваться с различными схемами соединений потребителей. Потребители

могут соединяться последовательно, параллельно или смешанно.
Соединение, при котором все участки цепи присоединяются к одной паре узлов, то есть находятся под действием одного и того же напряжения, называют параллельным.

При расчете цепей приходится сталкиваться с различными схемами соединений потребителей. Потребители могут соединяться последовательно, параллельно или смешанно.	Соединение,

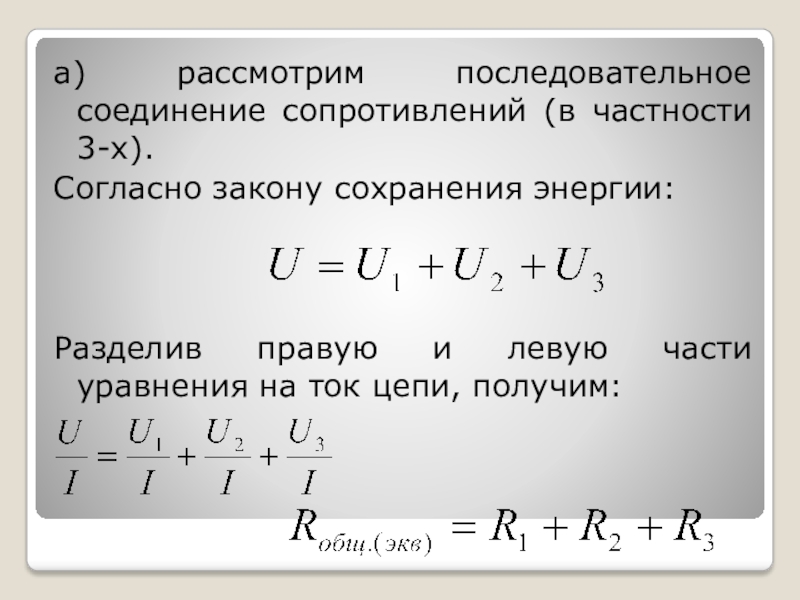

Слайд 4а) рассмотрим последовательное соединение сопротивлений (в частности 3-х).
Согласно закону сохранения

энергии:



Разделив правую и левую части уравнения на ток цепи, получим:


а) рассмотрим последовательное соединение сопротивлений (в частности 3-х). Согласно закону сохранения энергии:Разделив правую и левую части уравнения

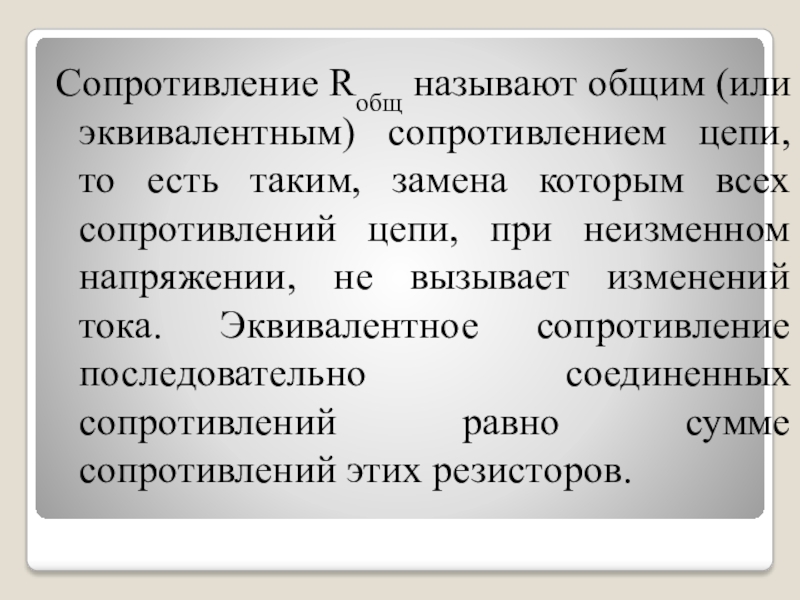

Слайд 5Сопротивление Rобщ называют общим (или эквивалентным) сопротивлением цепи, то есть таким,

замена которым всех сопротивлений цепи, при неизменном напряжении, не вызывает изменений тока. Эквивалентное сопротивление последовательно соединенных сопротивлений равно сумме сопротивлений этих резисторов.

Сопротивление Rобщ называют общим (или эквивалентным) сопротивлением цепи, то есть таким, замена которым всех сопротивлений цепи, при

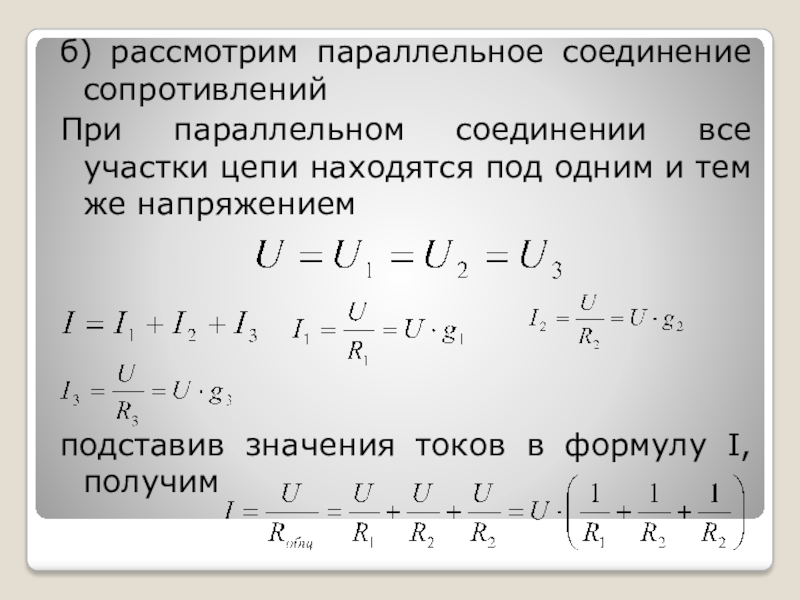

Слайд 6б) рассмотрим параллельное соединение сопротивлений
При параллельном соединении все участки цепи находятся

под одним и тем же напряжением





подставив значения токов в формулу I, получим


б) рассмотрим параллельное соединение сопротивленийПри параллельном соединении все участки цепи находятся под одним и тем же напряжением

Слайд 7разделив левую и правую часть на U, получим





При параллельном соединении эквивалентная (общая) проводимость равна сумме проводимостей всех параллельных ветвей.


разделив левую и правую часть на U, получим    При параллельном соединении эквивалентная (общая) проводимость

Слайд 8(при параллельном соединении двух сопротивлений);




(при трех параллельных соединениях

резисторов);


(при параллельном соединении двух сопротивлений);   (при трех параллельных соединениях резисторов);

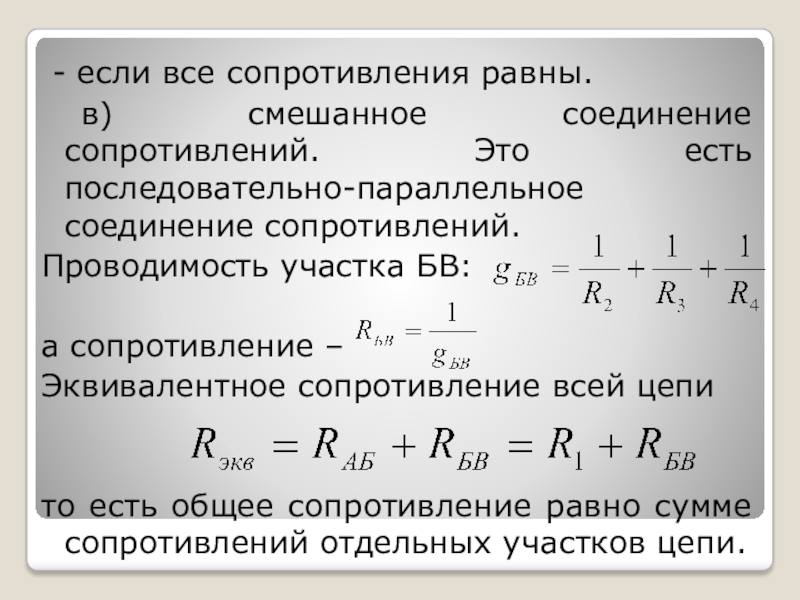

Слайд 9 - если все сопротивления равны.

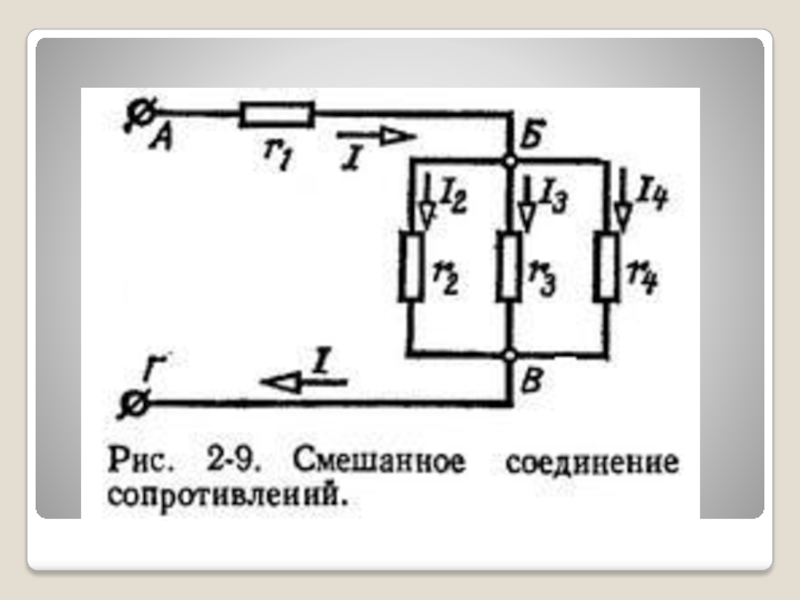

в) смешанное соединение сопротивлений. Это

есть последовательно-параллельное соединение сопротивлений.
Проводимость участка БВ:

а сопротивление –
Эквивалентное сопротивление всей цепи


то есть общее сопротивление равно сумме сопротивлений отдельных участков цепи.


- если все сопротивления равны. 	в) смешанное соединение сопротивлений. Это есть последовательно-параллельное соединение сопротивлений.Проводимость участка БВ:
