Презентация, доклад по физике на тему Закон Ома. Удельное сопротивление

Содержание

Закон Ома для участка цепиОпыты показывают, что сила тока, напряжение и сопротивление – величины, связанные между собой. Впервые эту связь установил немецкий физик Георг Ом в 1826 г.( 1787 – 1854 )

Слайд 1Закон Ома. Расчёт сопротивления проводника.
8 класс

Закон Ома. Расчёт сопротивления проводника.8 класс

Слайд 2Закон Ома для участка цепи
Опыты показывают, что
сила тока,

напряжение и сопротивление – величины, связанные между собой.
Впервые эту связь установил немецкий физик Георг Ом в 1826 г.

( 1787 – 1854 )

Закон Ома для участка цепиОпыты показывают, что сила тока, напряжение и сопротивление – величины, связанные

Слайд 3Схема опыта



А
V

+
-

Схема опытаАV+-

Слайд 4

Реостат – прибор, используемый для регулирования силы тока в

цепи
Реостат – прибор, используемый для регулирования силы тока в цепи

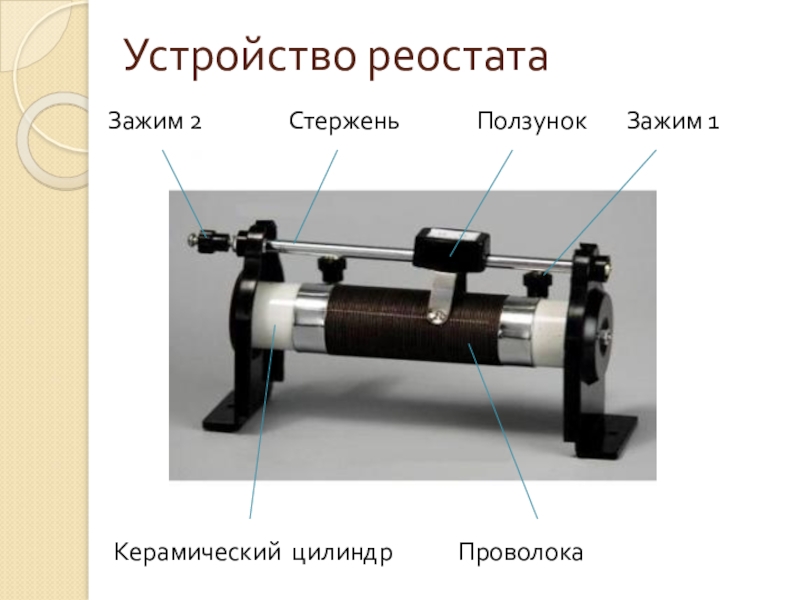

Слайд 5Устройство реостата
Ползунок
Стержень
Зажим 1
Зажим 2
Керамический цилиндр
Проволока

Устройство реостатаПолзунокСтерженьЗажим 1Зажим 2Керамический цилиндрПроволока

Слайд 6Правила пользования прибором
Сопротивление реостата изменяется перемещением ползунка по стержню.

Реостат нельзя полностью выводить, так как сопротивление его при этом становится равным нулю, и если в цепи нет других приемников тока, то сила тока может оказаться очень большой и амперметр испортится
Правила пользования прибором Сопротивление реостата изменяется перемещением ползунка по стержню. Реостат нельзя полностью выводить, так

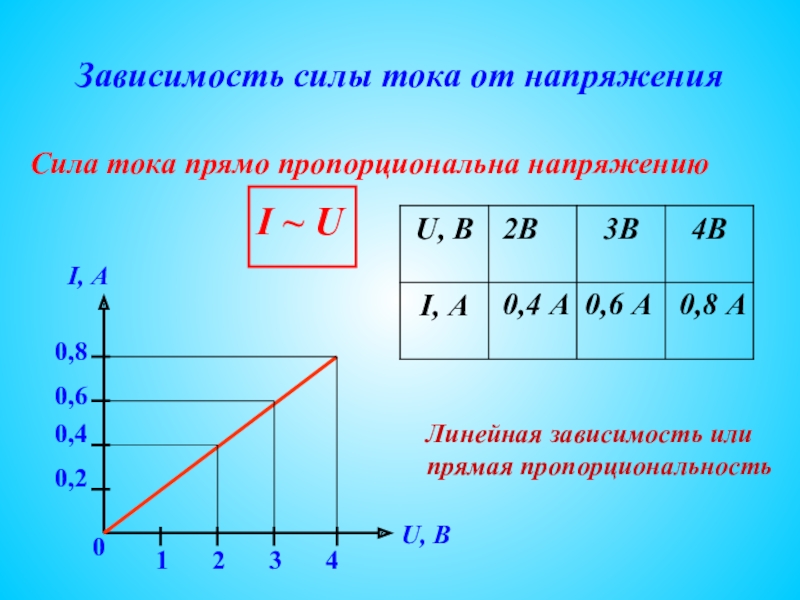

Слайд 7Зависимость силы тока от напряжения
Сила тока прямо пропорциональна напряжению
I, А
0,2
0,8
0,6
0,4
0
U, B
1
2
3
4
Линейная

зависимость или
прямая пропорциональность

I ~ U


2В

0,4 А

3В

0,6 А

4В

0,8 А

Зависимость силы тока от напряженияСила тока прямо пропорциональна напряжениюI, А0,20,80,60,40U, B1234Линейная зависимость илипрямая пропорциональностьI ~ U2В0,4 А3В0,6

Слайд 82. Зависимость силы тока от сопротивления
Сила тока обратно пропорциональна сопротивлению


I,А
R,Ом

1
График –

ветвь гиперболы
обратная пропорциональность

R

~

I

1


R, Ом

4 Ом

2 Ом

1 Ом

5 В

5 В

5 В

1 А

2 А

4 А

4

2

2

4

1

0

U - const

2. Зависимость силы тока от сопротивленияСила тока обратно пропорциональна сопротивлениюI,АR,Ом1График – ветвь гиперболыобратная пропорциональностьR~I1R, Ом4 Ом2 Ом1

Слайд 9Электрическое сопротивление
R - электрическое сопротивление – физическая величина, определяющая

зависимость силы тока от свойств проводника:

СИ : [R] = = 1 Ом

1 Ом – сопротивление такого проводника, в котором при напряжении на концах 1 В сила тока равна 1 А.





I =

Электрическое сопротивление R - электрическое сопротивление – физическая величина, определяющая зависимость силы тока от свойств проводника:

Слайд 101 . I ~ U – прямая зав - ть
2 .

I ~ 1/R – обратная зав - ть

Георг Симон Ом (1789–1854)

Закон Ома для участка цепи

1827 год

Формулировка:
Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

1 . I ~ U – прямая зав - ть2 . I ~ 1/R – обратная зав

Слайд 11Формула и формулировка закона Ома
Сила тока на участке цепи прямо пропорциональна

электрическому напряжению на концах участка и обратно пропорциональна электрическому сопротивлению данного участка цепи.
Формула и формулировка закона ОмаСила тока на участке цепи прямо пропорциональна электрическому напряжению на концах участка и

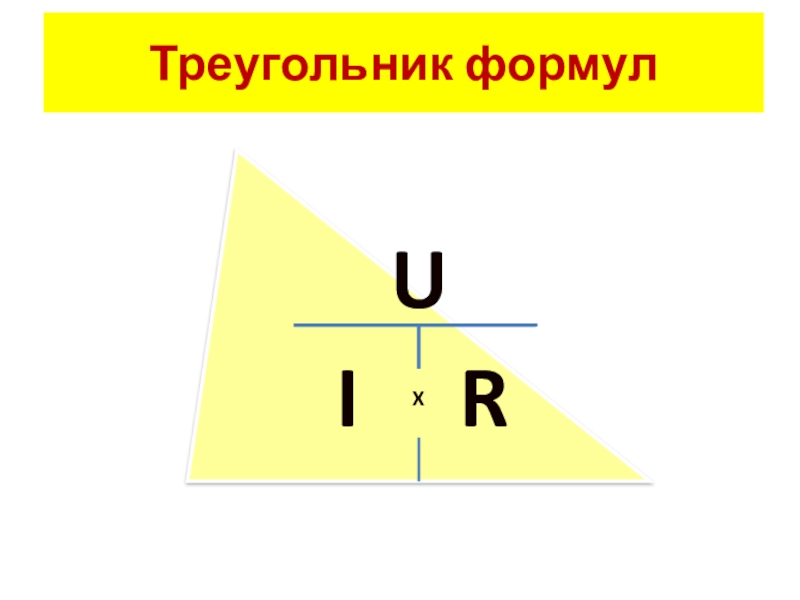

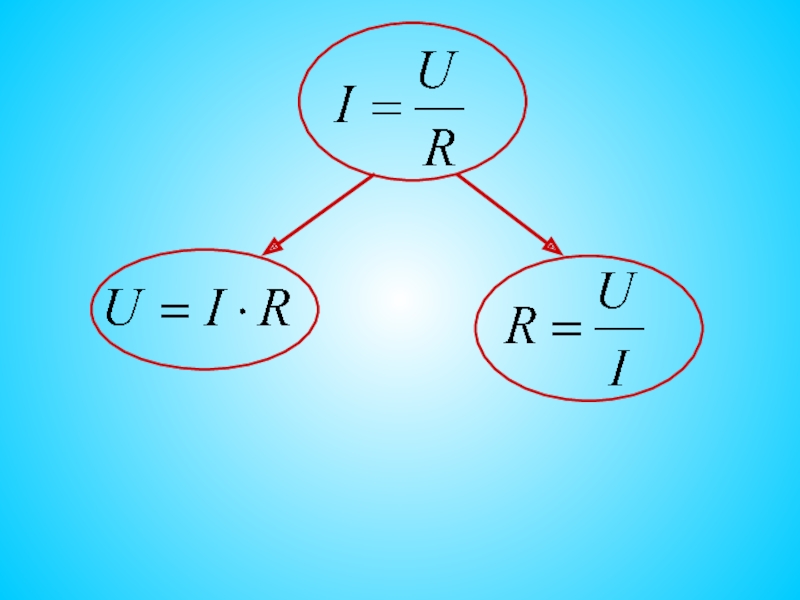

Слайд 12Треугольник формул

U
I
X
R

Треугольник формулUIXR

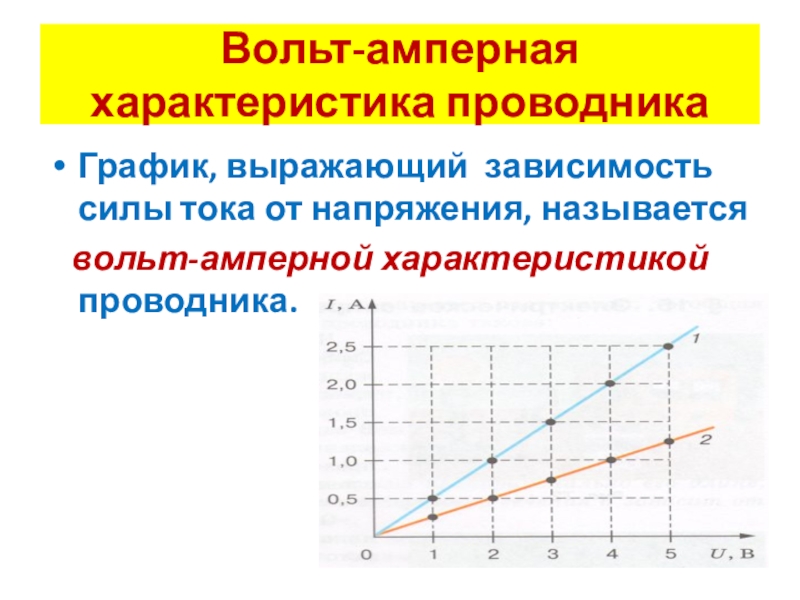

Слайд 14Вольт-амперная характеристика проводника
График, выражающий зависимость силы тока от напряжения, называется

вольт-амперной характеристикой проводника.
Вольт-амперная характеристика проводникаГрафик, выражающий зависимость силы тока от напряжения, называется вольт-амперной характеристикой проводника.

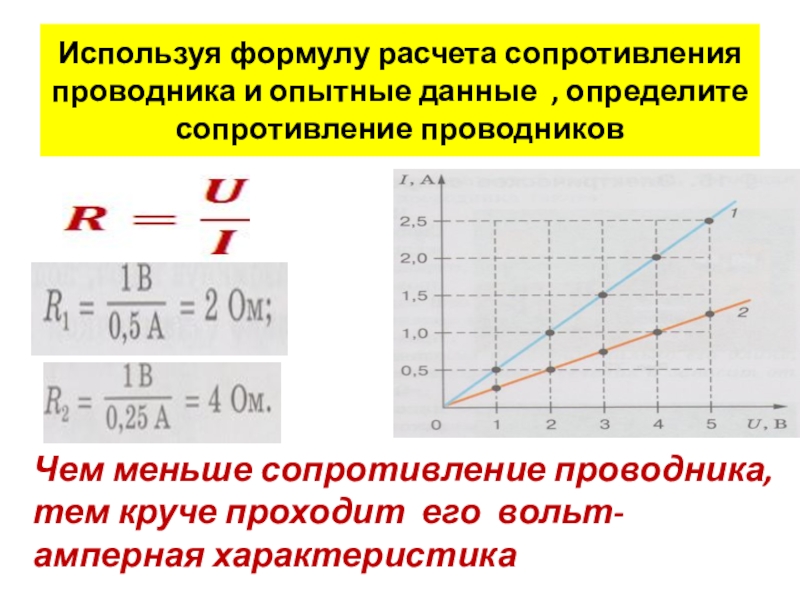

Слайд 15Используя формулу расчета сопротивления проводника и опытные данные , определите сопротивление

проводников



Чем меньше сопротивление проводника,
тем круче проходит его вольт-амперная характеристика

Используя формулу расчета сопротивления проводника и опытные данные , определите сопротивление проводниковЧем меньше сопротивление проводника, тем круче

Слайд 16Расчет сопротивления проводника
В цепь источника тока по очереди включали различные проводники:
никелиновые

проволоки одинаковой толщины, но различной длины;
никелиновые проволоки одинаковой длины, но различной толщины;
никелиновую и нихромовую проволоки одинаковой длины и толщины
Расчет сопротивления проводникаВ цепь источника тока по очереди включали различные проводники:никелиновые проволоки одинаковой толщины, но различной длины;никелиновые

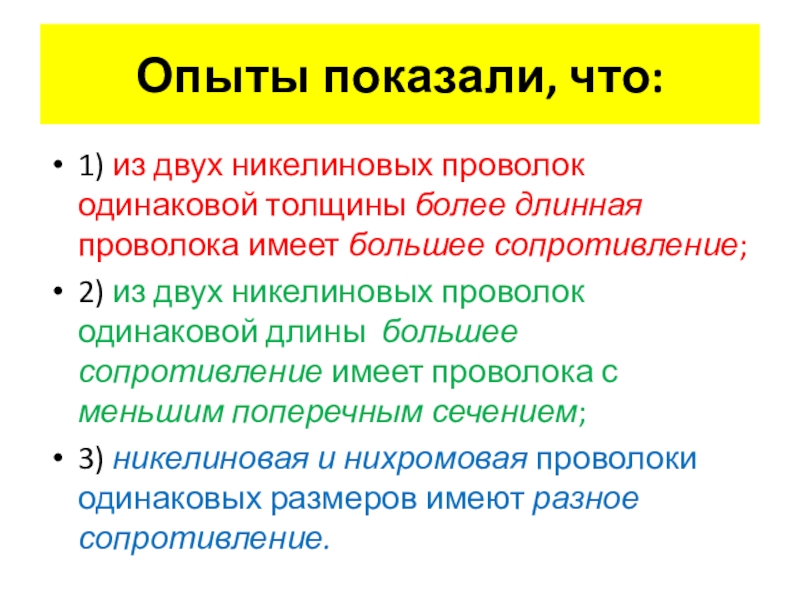

Слайд 17Опыты показали, что:
1) из двух никелиновых проволок одинаковой толщины более длинная

проволока имеет большее сопротивление;
2) из двух никелиновых проволок одинаковой длины большее сопротивление имеет проволока с меньшим поперечным сечением;
3) никелиновая и нихромовая проволоки одинаковых размеров имеют разное сопротивление.
Опыты показали, что:1) из двух никелиновых проволок одинаковой толщины более длинная проволока имеет большее сопротивление;2) из двух

Слайд 18Ом на опытах установил, что:
сопротивление
прямо пропорционально

длине проводника,
обратно пропорционально
площади его поперечного сечения
и зависит
от вещества проводника.
Ом на опытах установил, что: сопротивление прямо пропорционально длине проводника, обратно пропорционально площади

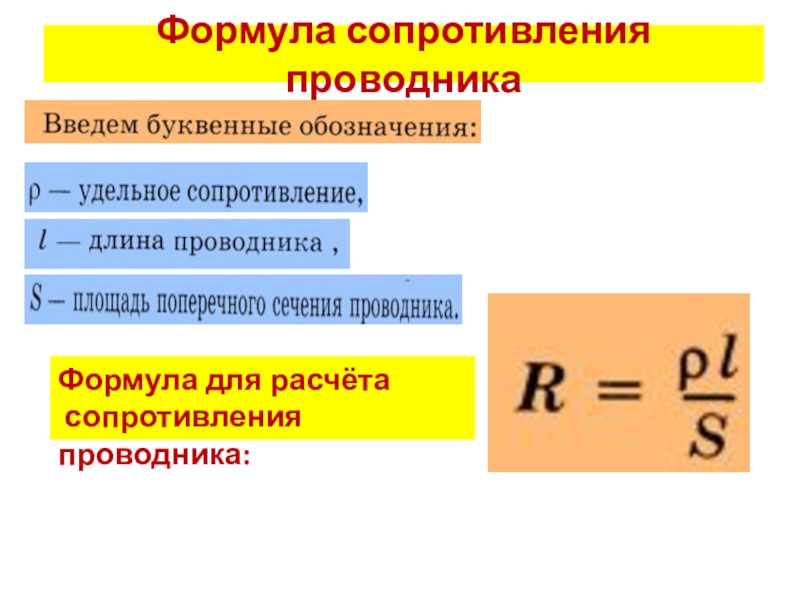

Слайд 19Формула сопротивления проводника
Формула для расчёта
сопротивления проводника:

Формула сопротивления проводникаФормула для расчёта сопротивления проводника:

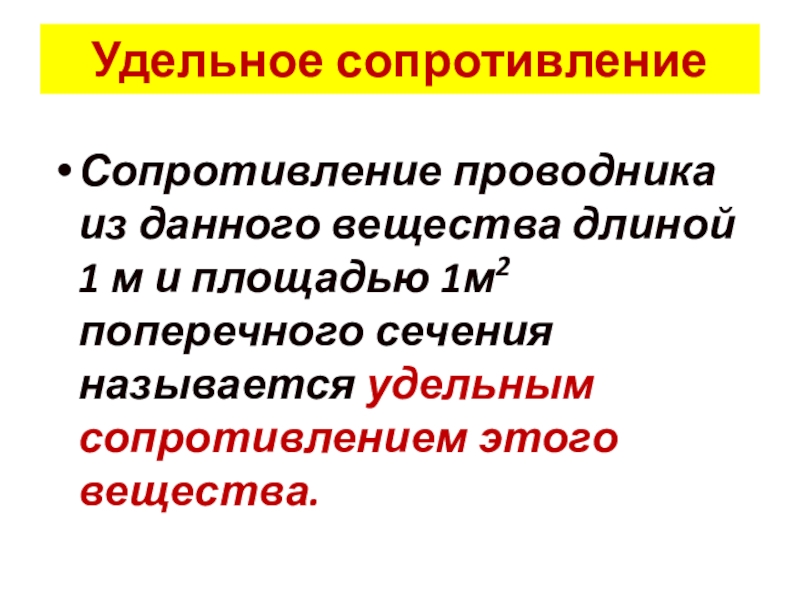

Слайд 20Удельное сопротивление
Сопротивление проводника из данного вещества длиной 1 м и площадью

1м2 поперечного сечения называется удельным сопротивлением этого вещества.
Удельное сопротивлениеСопротивление проводника из данного вещества длиной 1 м и площадью 1м2 поперечного сечения называется удельным сопротивлением

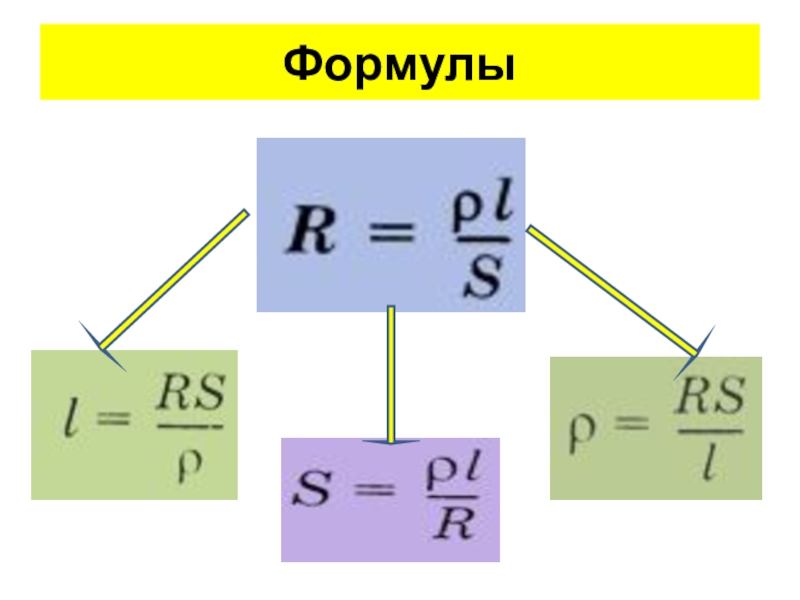

Слайд 21Формулы



Формулы

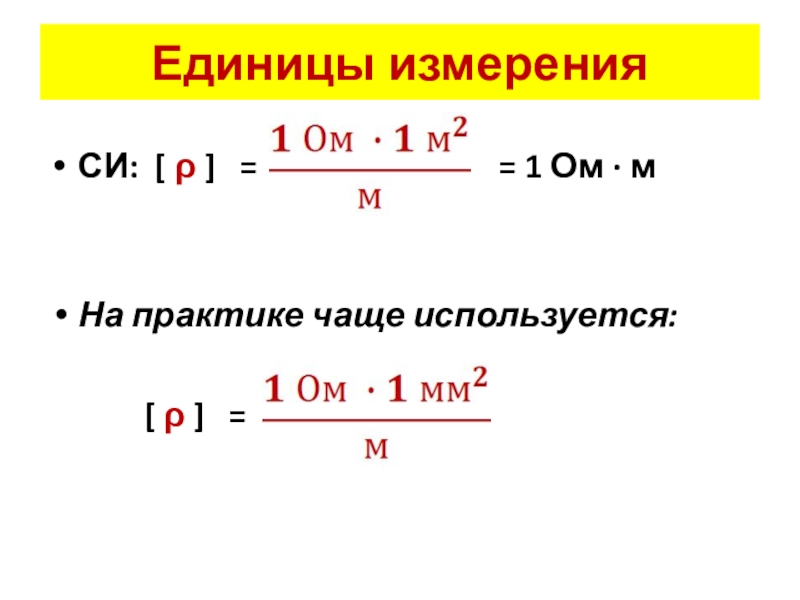

Слайд 22Единицы измерения
СИ: [ ρ ] =

= 1 Ом · м


На практике чаще используется:

[ ρ ] =



Единицы измеренияСИ: [ ρ ] =

Слайд 23
Удельное сопротивление проводника – сопротивление проводника длиной 1 метр и площадью

поперечного сечения 1 мм2.
Единица измерения (Ом·мм2)/м – это табличное значение. Формула: ρ = (R·S)/l.

Длина проводника в метрах

Формула расчета сопротивления проводника (Ом)

Площадь поперечного сечения проводника в мм2.
Если сечение – круг, то S=π·r2

Удельное сопротивление проводника – сопротивление проводника длиной 1 метр и площадью поперечного сечения 1 мм2.Единица измерения (Ом·мм2)/м

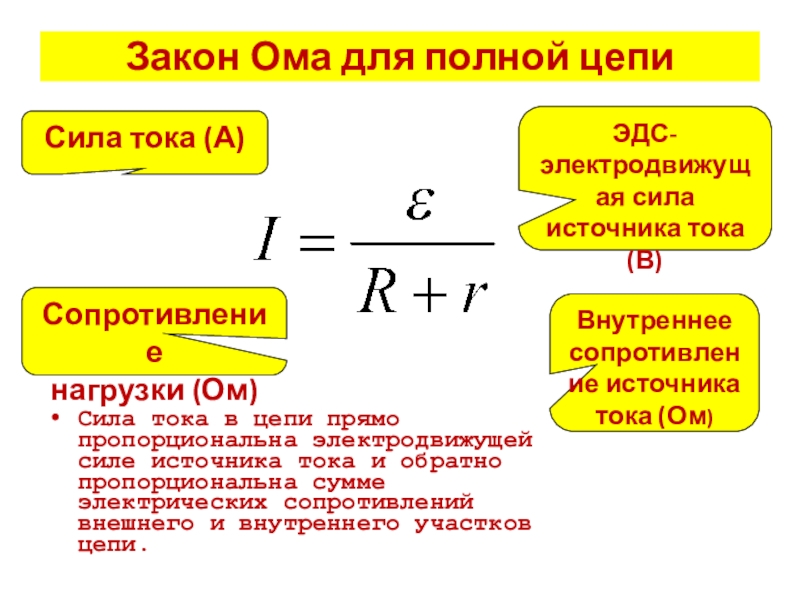

Слайд 25Закон Ома для полной цепи
Сила тока в цепи прямо пропорциональна электродвижущей

силе источника тока и обратно пропорциональна сумме электрических сопротивлений внешнего и внутреннего участков цепи.


Сила тока (А)

ЭДС-электродвижущая сила источника тока (В)

Сопротивление
нагрузки (Ом)

Внутреннее сопротивление источника тока (Ом)

Закон Ома для полной цепиСила тока в цепи прямо пропорциональна электродвижущей силе источника тока и обратно пропорциональна

Слайд 26Домашнее задание
§ 8-9, ?? к § § - устно,
зад. 9.3

стр43
Зад. 8.1; 8.2 стр38
Домашнее задание§ 8-9, ?? к § § - устно, зад. 9.3 стр43Зад. 8.1; 8.2 стр38
