Презентация, доклад по физике на тему Явление электромагнитной индукции(11класс)
Содержание
- 1. Презентация по физике на тему Явление электромагнитной индукции(11класс)
- 2. Заполните таблицу

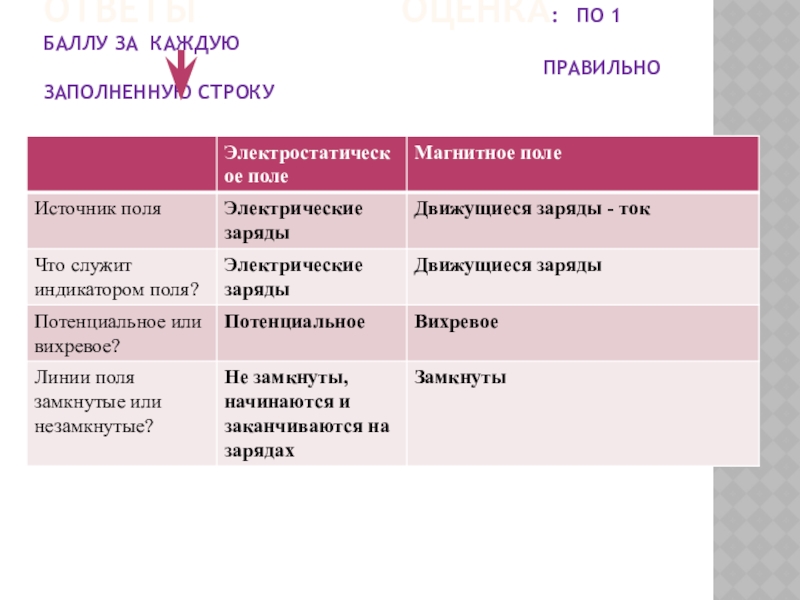

- 3. Ответы
- 4. Повторим…- что называется магнитным потоком?- каковы способы
- 5. Магнитным потоком Ф через поверхность площадью S
- 6. Слайд 6

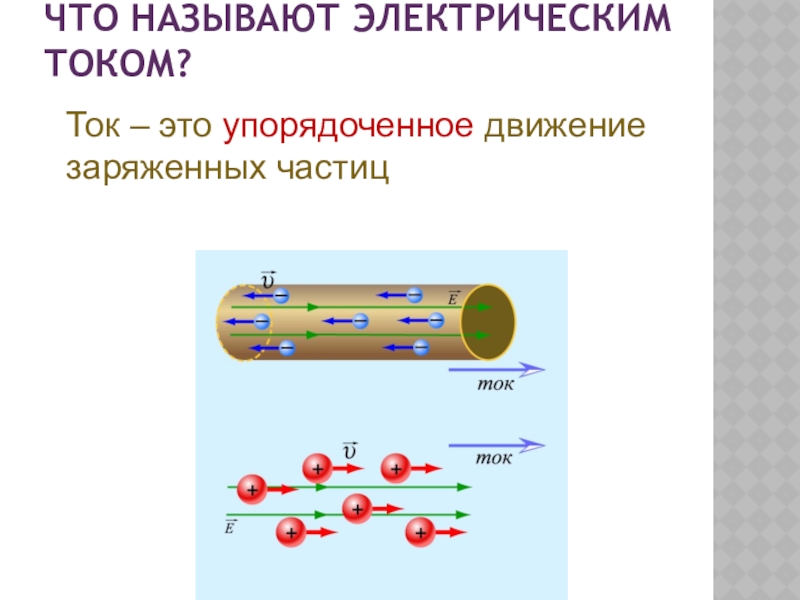

- 7. Что называют электрическим током?Ток – это упорядоченное движение заряженных частиц
- 8. Знаем:Электрическое поле создается неподвижными заряженными частицамиМагнитное поле – движущимися, т.е. электрическим током
- 9. Умеем:Превращать электричество в магнетизм
- 10. Возможно ли обратное явление?Может ли магнитное поле «создать» электрический ток?
- 11. «Счастливая случайностьвыпадает лишь на одну долю подготовленного ума». Л.ПастернакЯвление электромагнитной индукции
- 12. План урока:Повторим.Проблема.Что нового.Закрепим.Домашнее задание.Применение ЭМИ.Итоги урока.Цель урока:Изучить явление электромагнитной индукции.
- 13. 1821 год… Майкл Фарадей ставит задачу:
- 14. 1791 – 1867 г.г., английский физик,Почетный член
- 15. Решением той же задачи были заняты
- 16. Совершим путешествие в те далекие времена и
- 17. Опыт М. Фарадея.29 августа 1831 года«На широкую
- 18. Электрический ток возникал тогда, когда проводник оказывался в области действия переменного магнитного поля.17 октября 1831 года
- 19. ФАРАДЕЙ ПРЕДЛОЖИЛ И ДРУГИЕ РАЗНОВИДНОСТИ ОПЫТА:Замыкание (размыкание)
- 20. Опыты ФАРАДЕЯ
- 21. Вопросы к данному эксперименту:Что наблюдаем в данном эксперименте?Что является причиной появления тока в катушке?
- 22. Что же объединяет все эти опыты? Что
- 23. ВЫВОД:Во всех рассмотренных случаях изменяется магнитный
- 24. Величина индукционного тока зависит: От скорости
- 25. Электромагнитная индукция – физическое явление, заключающееся в
- 26. Выводы Явление электромагнитной индукции наблюдается в случаях:движение
- 27. Закон электромагнитной индукции Фарадея При изменении магнитного
- 28. Закон электромагнитной индукции ЭДС индукции в
- 29. Применение э-м индукцииВсесторонние исследования ЭМИ показали, что

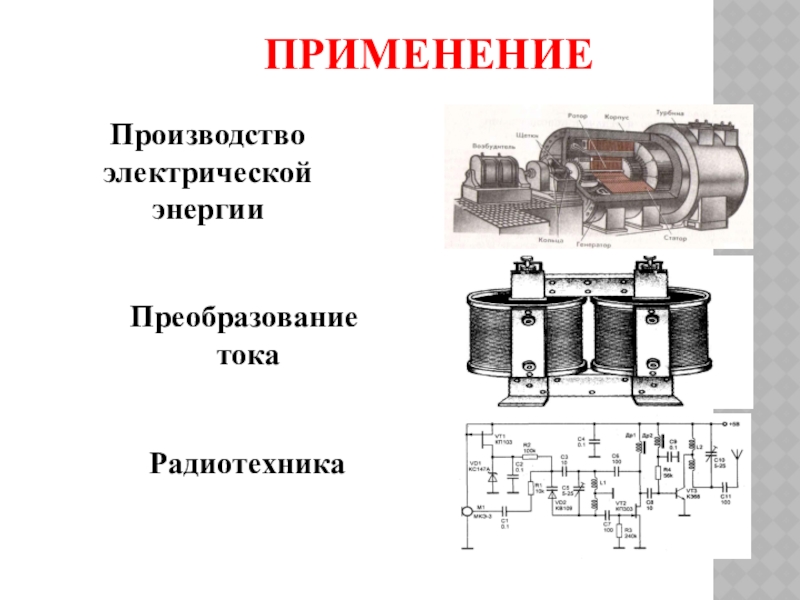

- 30. ПРИМЕНЕНИЕПроизводство электрической энергииПреобразование токаРадиотехника
- 31. Схема работы контактной системы зажигания
- 32. Электротранспорт Электротранспорт (троллейбусы, трамваи, поезда метрополитена
- 33. Видеомагнитофон.Жесткий диск компьютера.Детектор полицейского.Детектор металла в аэропортахПоезд на магнитной подушкеЭлектромагнитная индукция в современном мире
- 34. ГИА 2008 г. 11. При внесении южного
- 35. (ЕГЭ 2004 г., демо) А15. Постоянный магнит
- 36. (ГИА 2009 г.) 11. Две одинаковые катушки
- 37. (ЕГЭ 2004 г., демо) А15. Постоянный магнит
- 38. Решим задачу: Магнитный поток, пронизывающий замкнутый контур,
- 39. Что мы сегодня узнали?В чем заключается явление
- 40. Сегодня на уроке : мы изучили явление

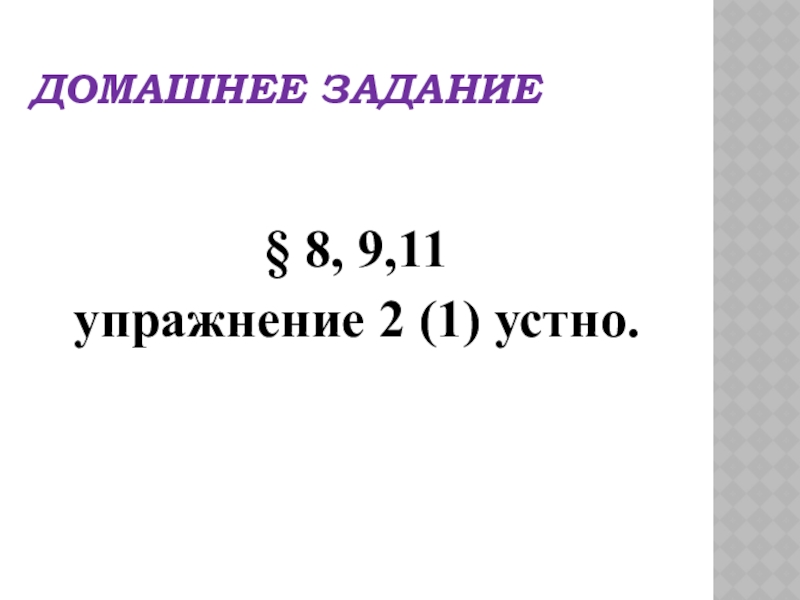

- 41. Домашнее задание§ 8, 9,11упражнение 2 (1) устно.

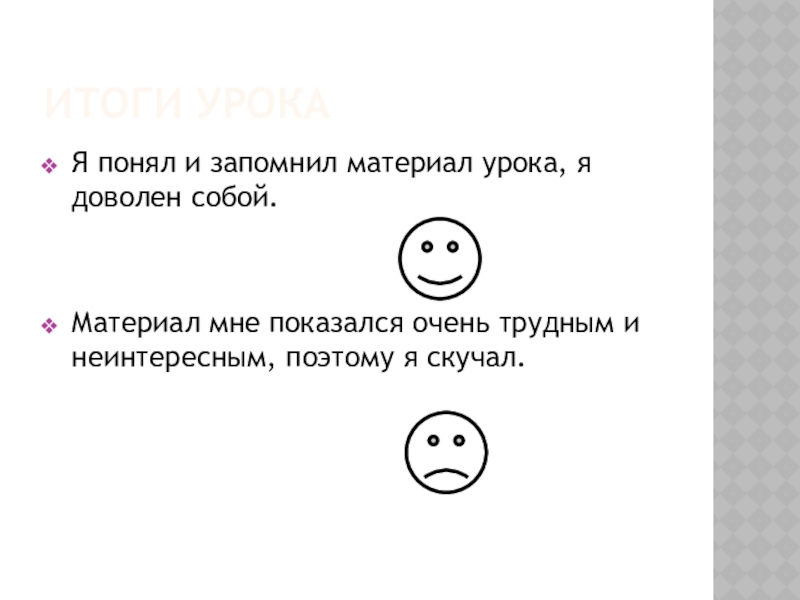

- 42. Итоги урокаЯ понял и запомнил материал урока,

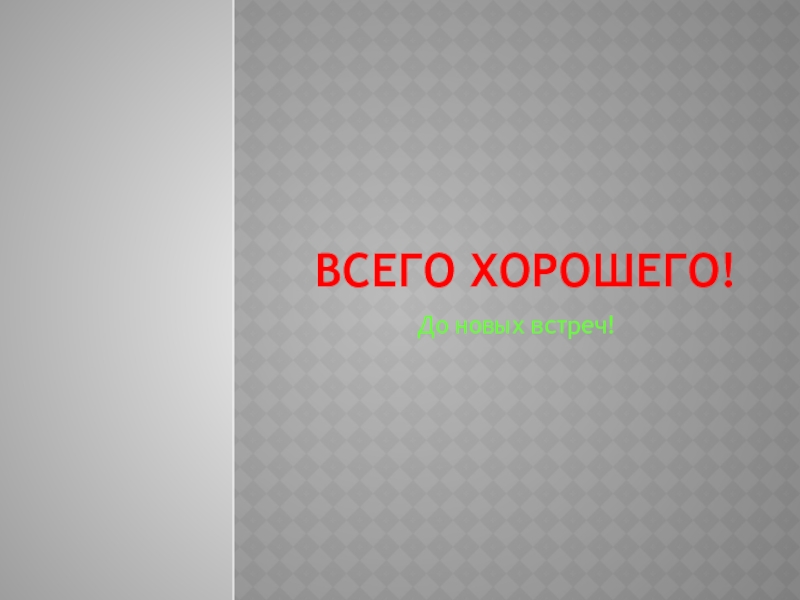

- 43. Всего хорошего!До новых встреч!
- 44. Направление индукционного токаПравило ЛенцаЭ.Х. Ленц1804 – 1865

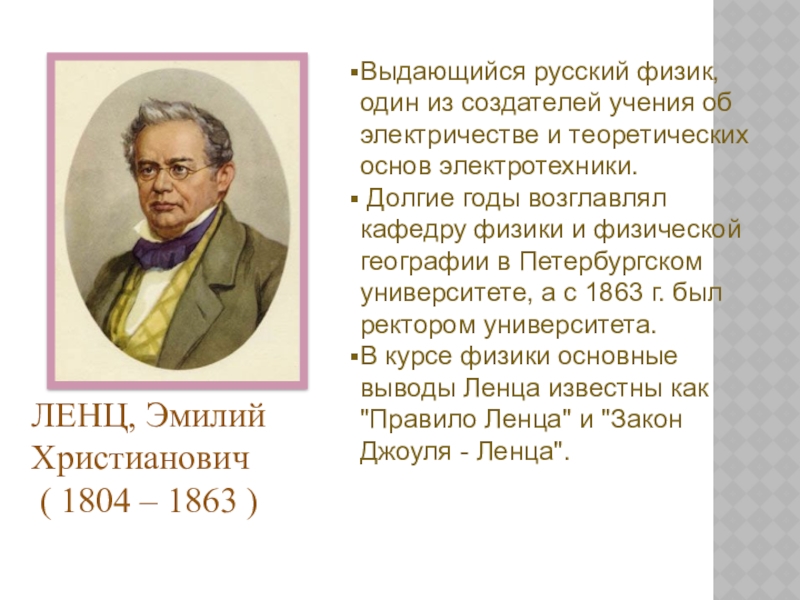

- 45. Выдающийся русский физик, один из создателей учения
- 46. ∆Ф характеризуется изменением числа линий В, пронизывающих
Заполните таблицу
Слайд 1Урок физики
Явление электромагнитной индукции
Презентацию выполнила:
Преподаватель физики СОГБПОУ
«Ярцевский индустриальный техникум»
Пась Наталья

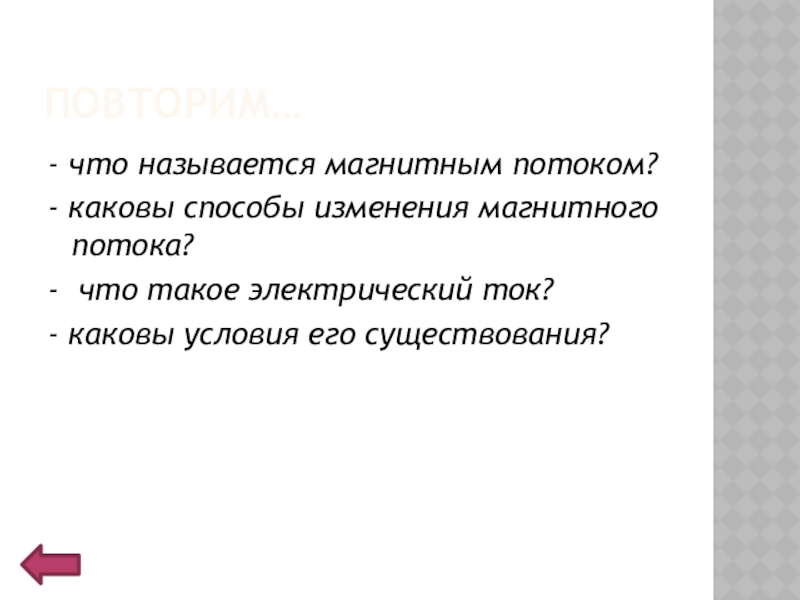

Слайд 4Повторим…
- что называется магнитным потоком?
- каковы способы изменения магнитного потока?
- что
такое электрический ток?
- каковы условия его существования?
- каковы условия его существования?
Слайд 5Магнитным потоком Ф через поверхность площадью S называют величину, равную произведения
модуля вектора магнитной индукции В на площадь S и косинус угла между векторами и n. В
Ф=ВS cos
Ф=Вn S
Магнитный поток

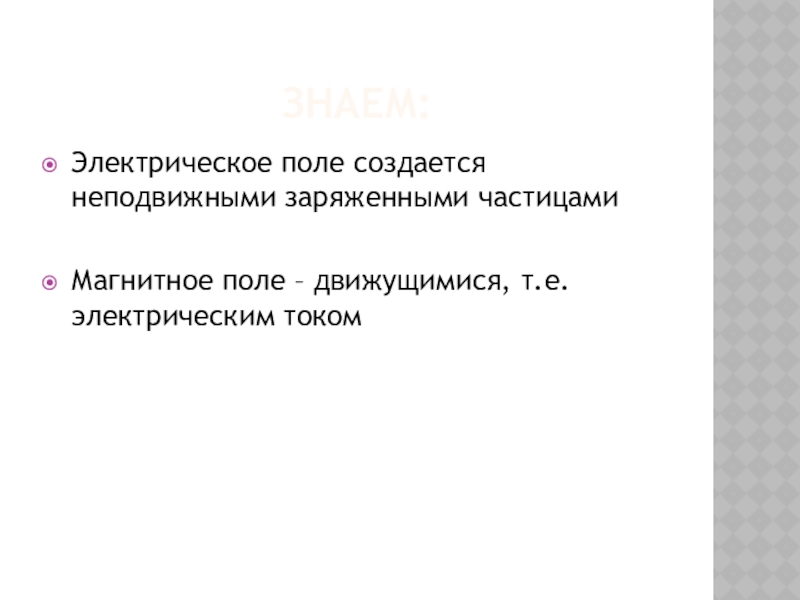

Слайд 8Знаем:
Электрическое поле создается неподвижными заряженными частицами
Магнитное поле – движущимися, т.е. электрическим
током

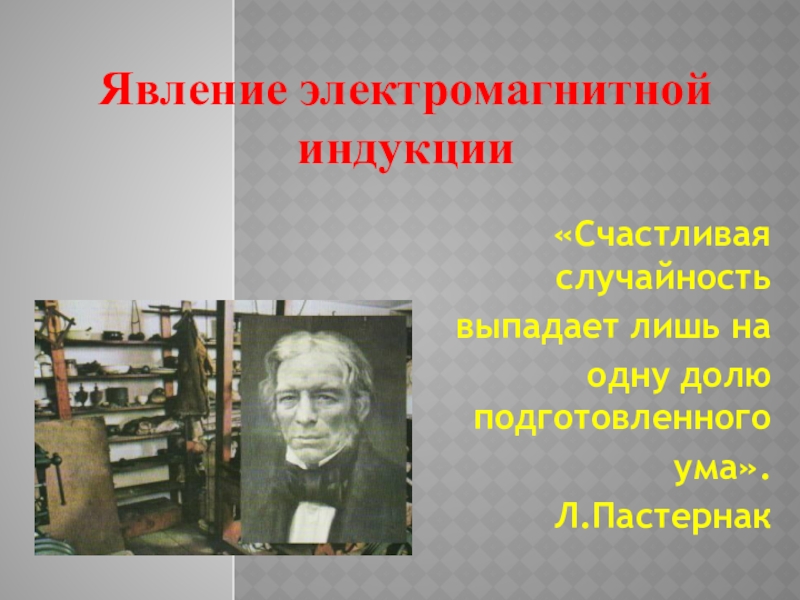

Слайд 11«Счастливая случайность
выпадает лишь на
одну долю подготовленного
ума».
Л.Пастернак
Явление электромагнитной индукции

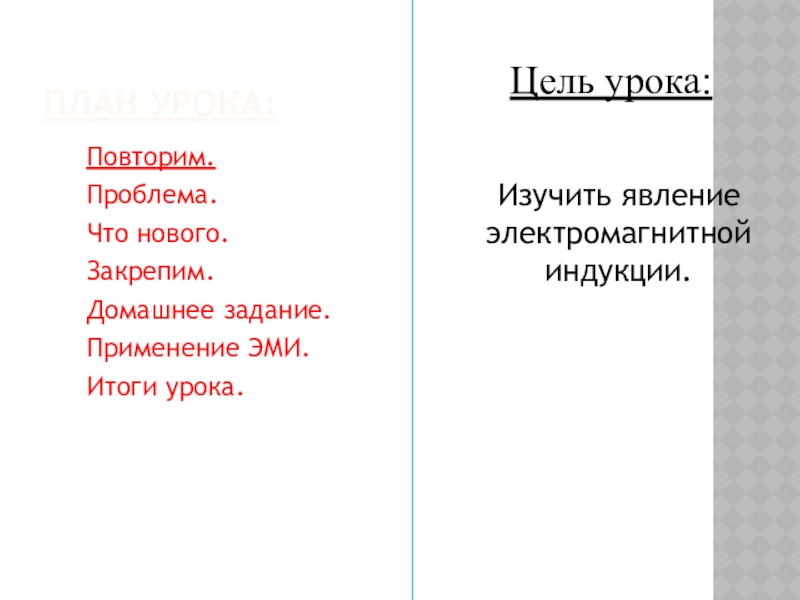

Слайд 12План урока:
Повторим.
Проблема.
Что нового.
Закрепим.
Домашнее задание.
Применение ЭМИ.
Итоги урока.
Цель урока:
Изучить явление электромагнитной индукции.
Слайд 141791 – 1867 г.г., английский физик,
Почетный член Петербургской
Академии Наук (1830),
Основоположник
учения об электромагнитном поле; ввел понятия «электрическое» и «магнитное поле»;
высказал идею существования
электромагнитных волн.
высказал идею существования
электромагнитных волн.

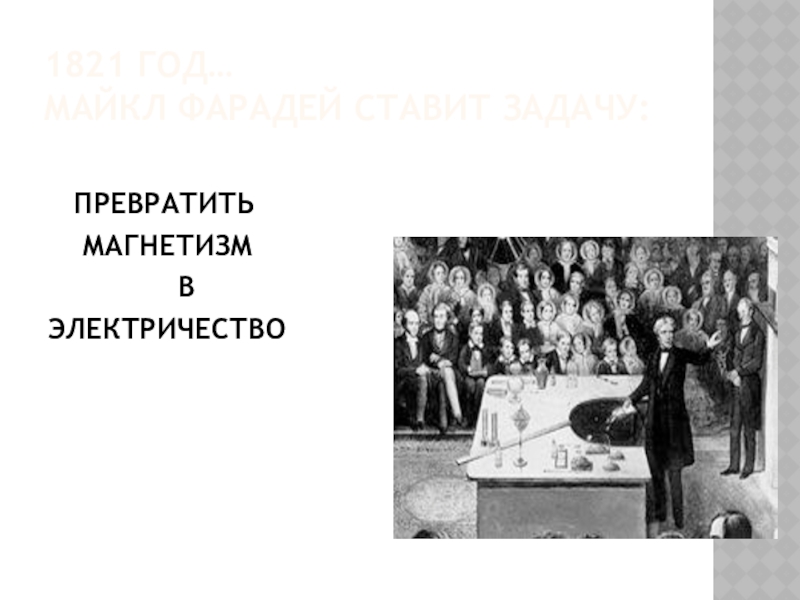

1821 год: «Превратить магнетизм в электричество».
1931 год – получил электрический ток с помощью магнитного поля
Майкл Фарадей

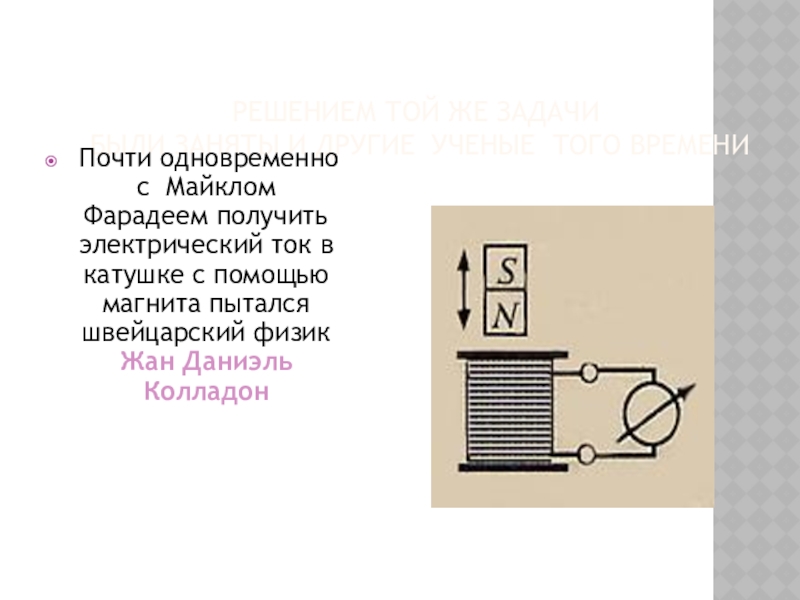

Слайд 15Решением той же задачи
были заняты и другие ученые того времени
Почти одновременно с Майклом Фарадеем получить электрический ток в катушке с помощью магнита пытался швейцарский физик Жан Даниэль Колладон

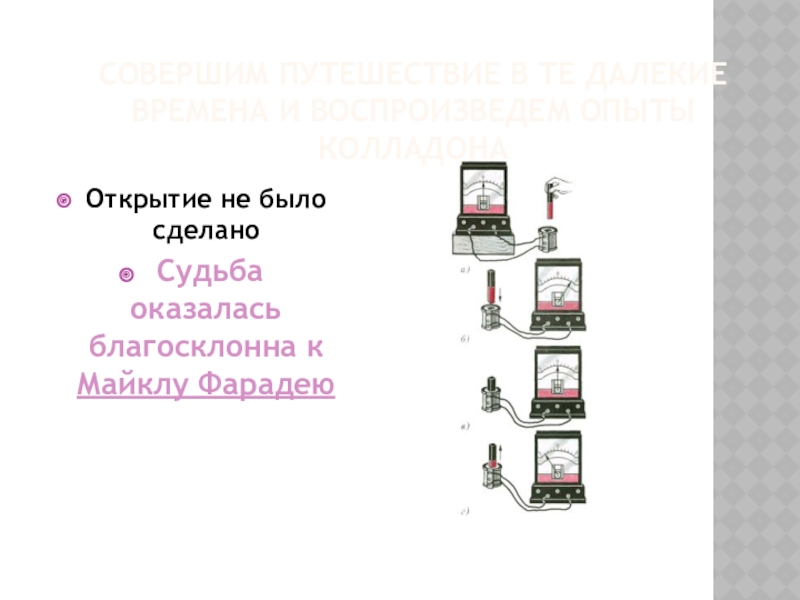

Слайд 16Совершим путешествие в те далекие времена и воспроизведем опыты Колладона
Открытие не
было сделано
Судьба оказалась благосклонна к Майклу Фарадею
Судьба оказалась благосклонна к Майклу Фарадею

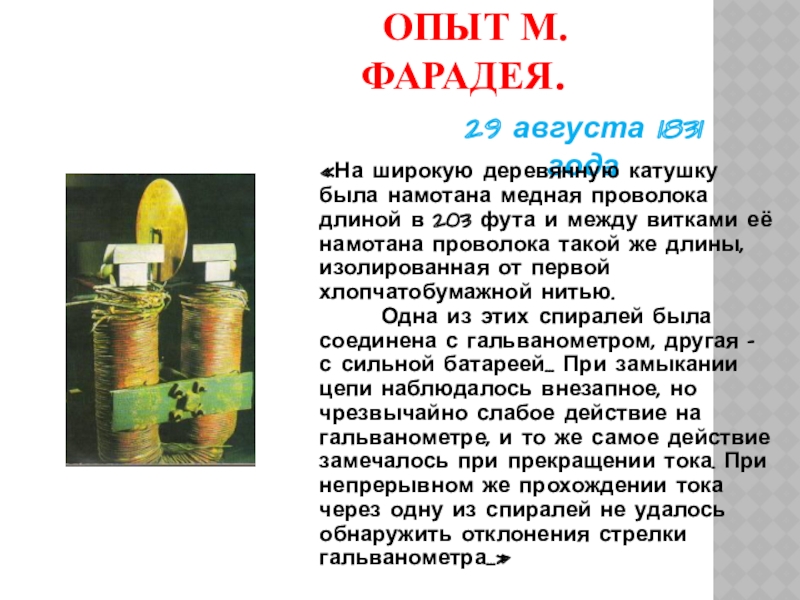

Слайд 17Опыт М. Фарадея.
29 августа 1831 года
«На широкую деревянную катушку была намотана
медная проволока длиной в 203 фута и между витками её намотана проволока такой же длины, изолированная от первой хлопчатобумажной нитью.
Одна из этих спиралей была соединена с гальванометром, другая – с сильной батареей… При замыкании цепи наблюдалось внезапное, но чрезвычайно слабое действие на гальванометре, и то же самое действие замечалось при прекращении тока. При непрерывном же прохождении тока через одну из спиралей не удалось обнаружить отклонения стрелки гальванометра…»
Одна из этих спиралей была соединена с гальванометром, другая – с сильной батареей… При замыкании цепи наблюдалось внезапное, но чрезвычайно слабое действие на гальванометре, и то же самое действие замечалось при прекращении тока. При непрерывном же прохождении тока через одну из спиралей не удалось обнаружить отклонения стрелки гальванометра…»

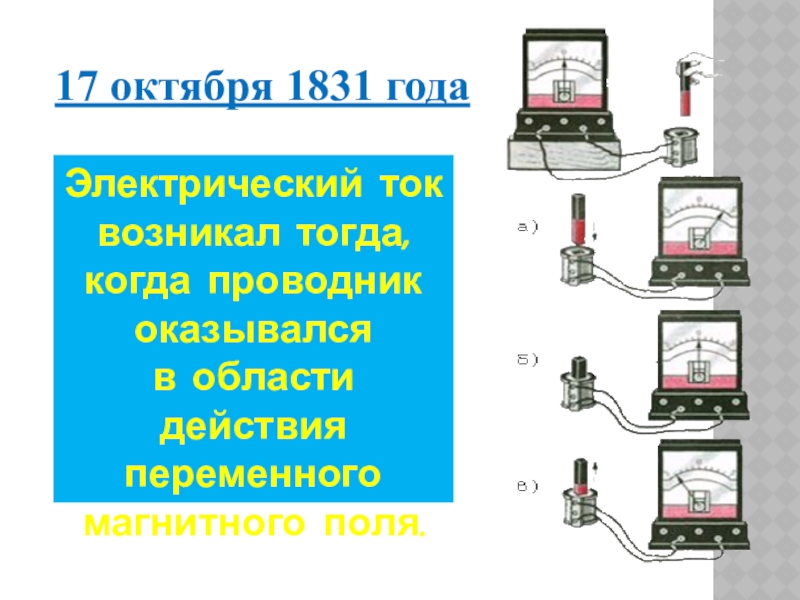

Слайд 18Электрический ток возникал тогда,
когда проводник оказывался
в области действия
переменного
магнитного поля.
17 октября 1831 года

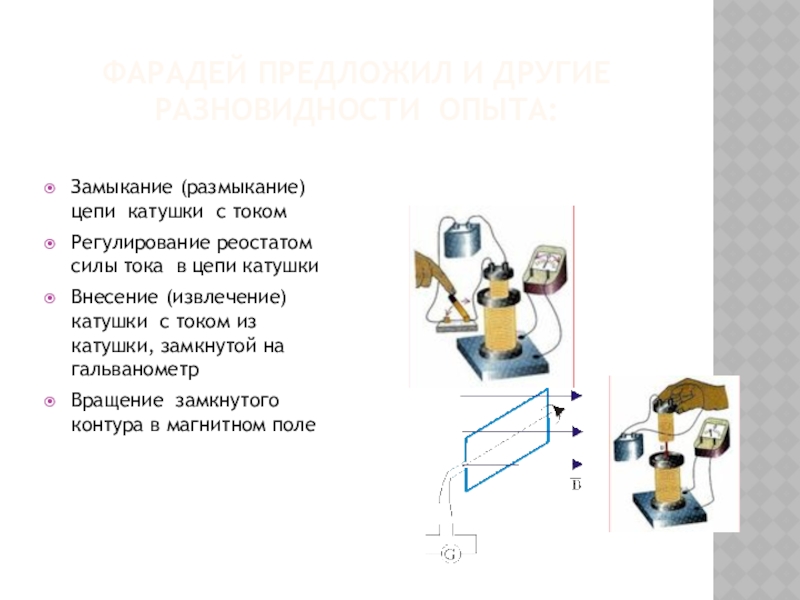

Слайд 19ФАРАДЕЙ ПРЕДЛОЖИЛ И ДРУГИЕ РАЗНОВИДНОСТИ ОПЫТА:
Замыкание (размыкание) цепи катушки с током
Регулирование
реостатом силы тока в цепи катушки
Внесение (извлечение) катушки с током из катушки, замкнутой на гальванометр
Вращение замкнутого контура в магнитном поле
Внесение (извлечение) катушки с током из катушки, замкнутой на гальванометр
Вращение замкнутого контура в магнитном поле
Слайд 21Вопросы к данному эксперименту:
Что наблюдаем в данном эксперименте?
Что является причиной появления
тока в катушке?
Слайд 22Что же объединяет все эти опыты? Что можно сказать о магнитном потоке,
как числе линий магнитной индукции, пронизывающих поверхность, ограниченную контуром?
При внесении (изъятии) магнита?
При замыкании (размыкании) цепи?
При изменении силы тока реостатом?
При внесении (изъятии) катушки с током?
При вращении контура в магнитном поле?
изменяется
Слайд 23ВЫВОД:
Во всех рассмотренных случаях
изменяется магнитный поток
через поверхность, ограниченную
контуром
В цепи катушки гальванометра появляется индукционный ток
В цепи катушки гальванометра появляется индукционный ток
Слайд 24
Величина индукционного тока зависит:
От скорости магнитного потока;
Величины магнитного потока;
Направление индукционного тока,
возникающего в контуре, зависит от направления магнитного потока.

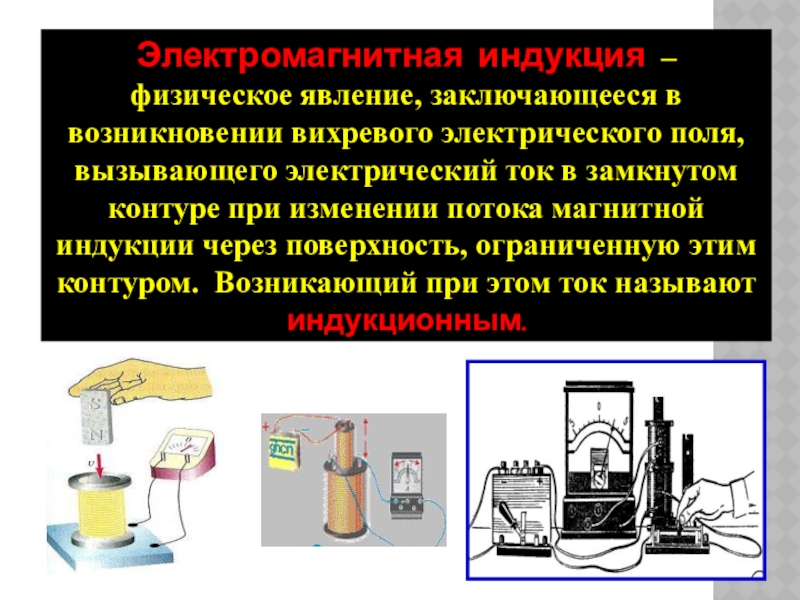

Слайд 25Электромагнитная индукция – физическое явление, заключающееся в возникновении вихревого электрического поля,
вызывающего электрический ток в замкнутом контуре при изменении потока магнитной индукции через поверхность, ограниченную этим контуром. Возникающий при этом ток называют индукционным.
Слайд 26Выводы
Явление электромагнитной индукции наблюдается в случаях:
движение магнита относительно катушки (или наоборот);
движение
катушек относительно друг друга;
изменение силы тока в цепи первой катушки ( с помощью реостата или замыканием и размыканием выключателя);
вращением контура в магнитном поле;
вращением магнита внутри контура.
изменение силы тока в цепи первой катушки ( с помощью реостата или замыканием и размыканием выключателя);
вращением контура в магнитном поле;
вращением магнита внутри контура.

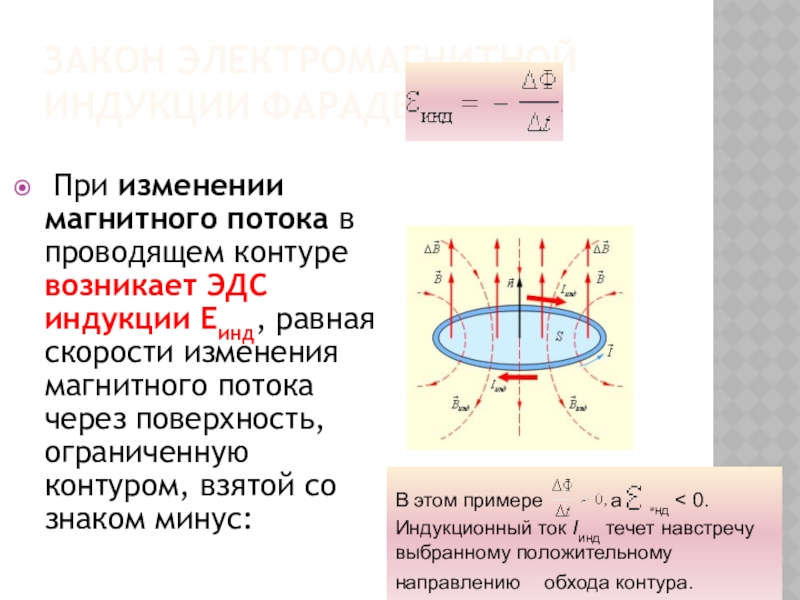

Слайд 27Закон электромагнитной индукции Фарадея
При изменении магнитного потока в проводящем контуре
возникает ЭДС индукции Eинд, равная скорости изменения магнитного потока через поверхность, ограниченную контуром, взятой со знаком минус:
В этом примере а инд < 0. Индукционный ток Iинд течет навстречу выбранному положительному направлению обхода контура.

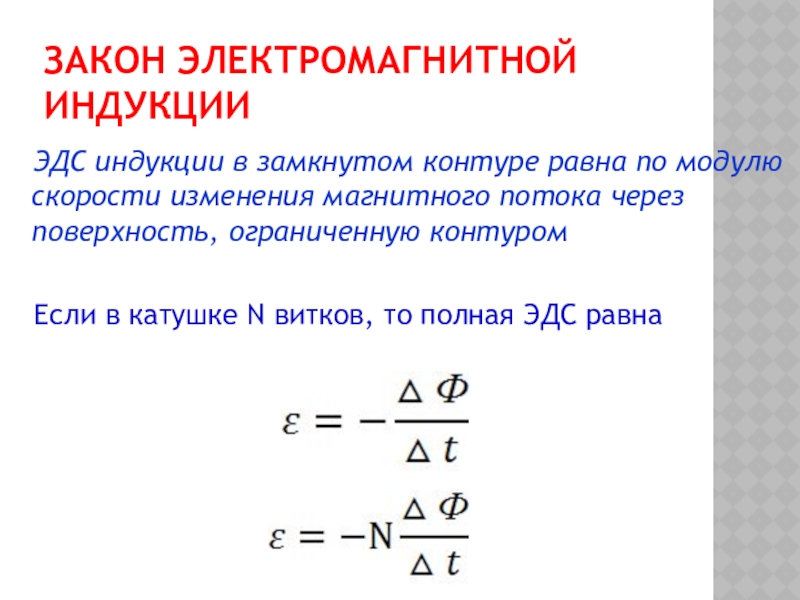

Слайд 28Закон электромагнитной индукции
ЭДС индукции в замкнутом контуре равна по
модулю скорости изменения магнитного потока через поверхность, ограниченную контуром
Если в катушке N витков, то полная ЭДС равна
Если в катушке N витков, то полная ЭДС равна

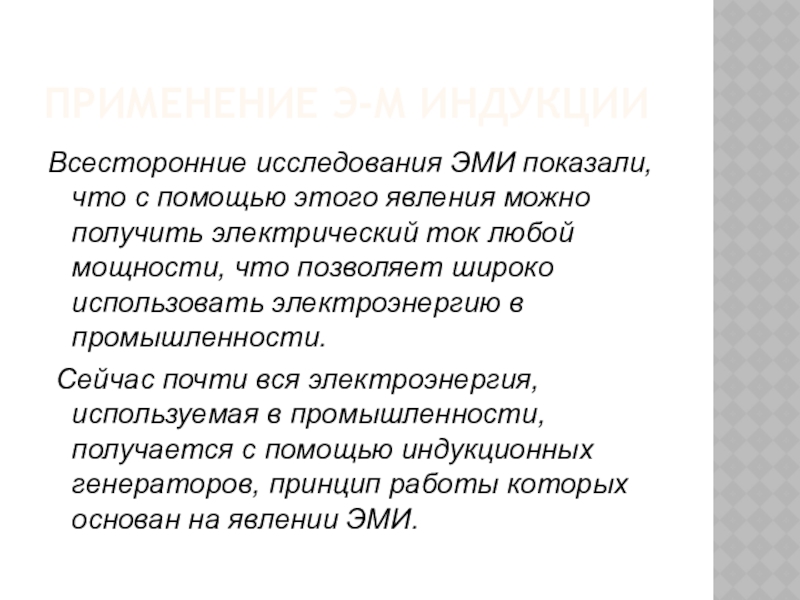

Слайд 29Применение э-м индукции
Всесторонние исследования ЭМИ показали, что с помощью этого явления
можно получить электрический ток любой мощности, что позволяет широко использовать электроэнергию в промышленности.
Сейчас почти вся электроэнергия, используемая в промышленности, получается с помощью индукционных генераторов, принцип работы которых основан на явлении ЭМИ.
Сейчас почти вся электроэнергия, используемая в промышленности, получается с помощью индукционных генераторов, принцип работы которых основан на явлении ЭМИ.

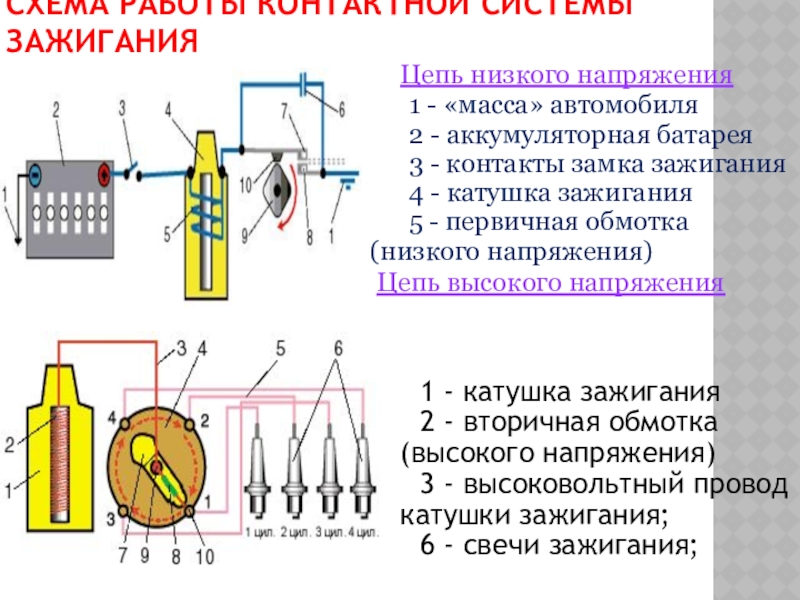

Слайд 31Схема работы контактной системы зажигания
1 -
катушка зажигания
2 - вторичная обмотка (высокого напряжения)
3 - высоковольтный провод катушки зажигания;
6 - свечи зажигания;
2 - вторичная обмотка (высокого напряжения)
3 - высоковольтный провод катушки зажигания;
6 - свечи зажигания;
Цепь низкого напряжения
1 - «масса» автомобиля
2 - аккумуляторная батарея
3 - контакты замка зажигания
4 - катушка зажигания
5 - первичная обмотка (низкого напряжения)
Цепь высокого напряжения

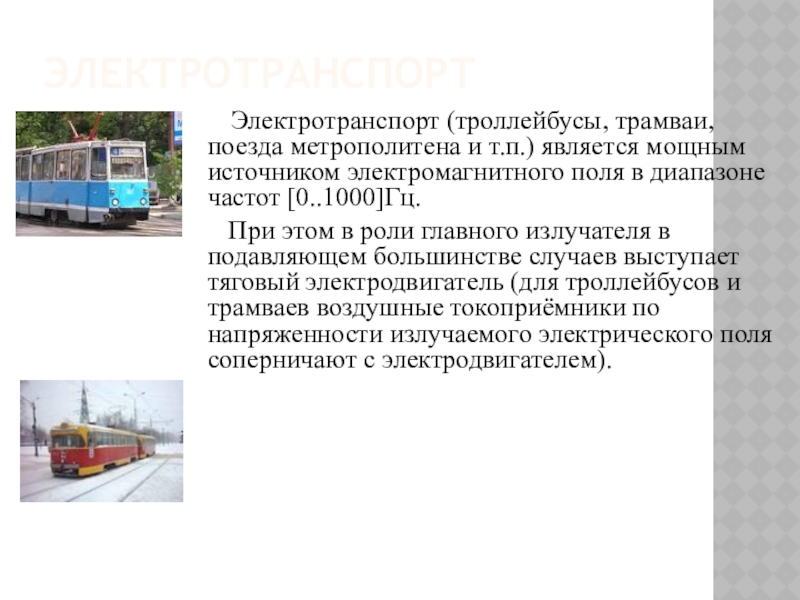

Слайд 32Электротранспорт
Электротранспорт (троллейбусы, трамваи, поезда метрополитена и т.п.) является мощным
источником электромагнитного поля в диапазоне частот [0..1000]Гц.
При этом в роли главного излучателя в подавляющем большинстве случаев выступает тяговый электродвигатель (для троллейбусов и трамваев воздушные токоприёмники по напряженности излучаемого электрического поля соперничают с электродвигателем).
При этом в роли главного излучателя в подавляющем большинстве случаев выступает тяговый электродвигатель (для троллейбусов и трамваев воздушные токоприёмники по напряженности излучаемого электрического поля соперничают с электродвигателем).

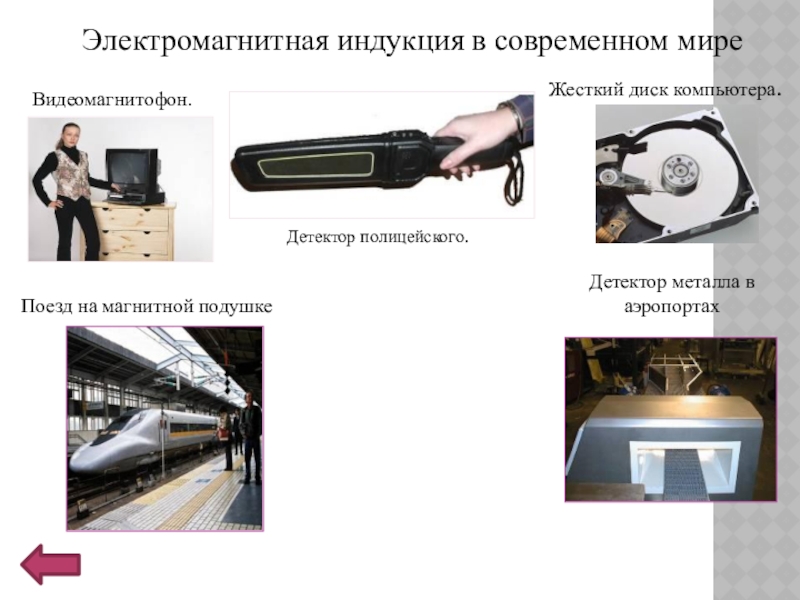

Слайд 33Видеомагнитофон.
Жесткий диск компьютера.
Детектор полицейского.
Детектор металла в аэропортах
Поезд на магнитной подушке
Электромагнитная индукция
в современном мире

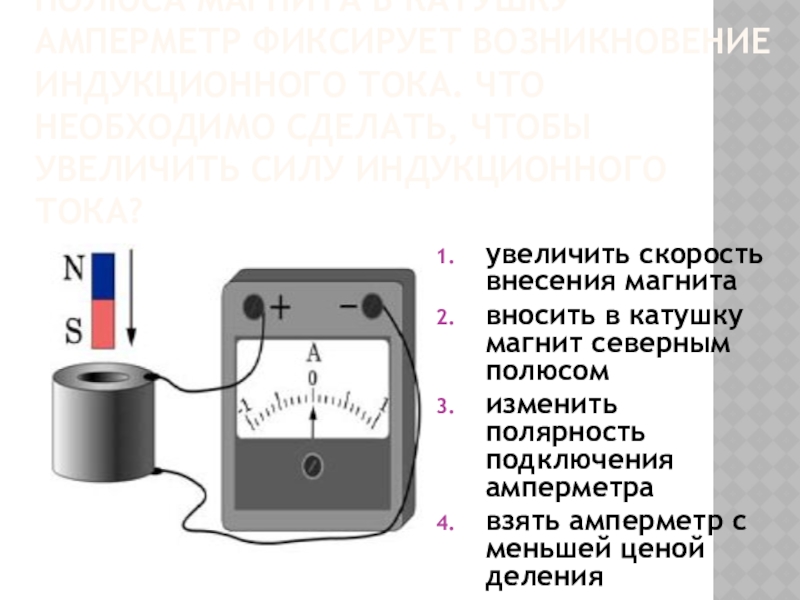

Слайд 34ГИА 2008 г. 11. При внесении южного полюса магнита в катушку
амперметр фиксирует возникновение индукционного тока. Что необходимо сделать, чтобы увеличить силу индукционного тока?
увеличить скорость внесения магнита
вносить в катушку магнит северным полюсом
изменить полярность подключения амперметра
взять амперметр с меньшей ценой деления

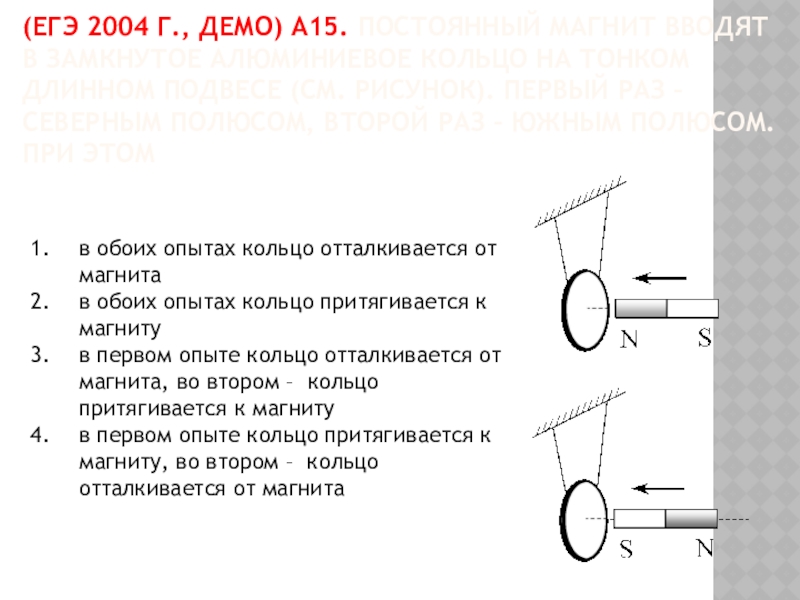

Слайд 35(ЕГЭ 2004 г., демо) А15. Постоянный магнит вводят в замкнутое алюминиевое
кольцо на тонком длинном подвесе (см. рисунок). Первый раз – северным полюсом, второй раз – южным полюсом. При этом
в обоих опытах кольцо отталкивается от магнита
в обоих опытах кольцо притягивается к магниту
в первом опыте кольцо отталкивается от магнита, во втором – кольцо притягивается к магниту
в первом опыте кольцо притягивается к магниту, во втором – кольцо отталкивается от магнита
Слайд 36(ГИА 2009 г.) 11. Две одинаковые катушки А и Б замкнуты
каждая на свой гальванометр. В катушку А вносят полосовой магнит, а из катушки Б вынимают такой же полосовой магнит. В каких катушках гальванометр зафиксирует индукционный ток?
ни в одной из
в обеих катушках
только в катушке А
только в катушке
Слайд 37(ЕГЭ 2004 г., демо) А15. Постоянный магнит вводят в замкнутое алюминиевое
кольцо на тонком длинном подвесе (см. рисунок). Первый раз – северным полюсом, второй раз – южным полюсом. При этом
в обоих опытах кольцо отталкивается от магнита
в обоих опытах кольцо притягивается к магниту
в первом опыте кольцо отталкивается от магнита, во втором – кольцо притягивается к магниту
в первом опыте кольцо притягивается к магниту, во втором – кольцо отталкивается от магнита
Слайд 38Решим задачу:
Магнитный поток, пронизывающий замкнутый контур, равномерно возрастает с 2мВб за
6 мс. Какова ЭДС индукции в контуре?

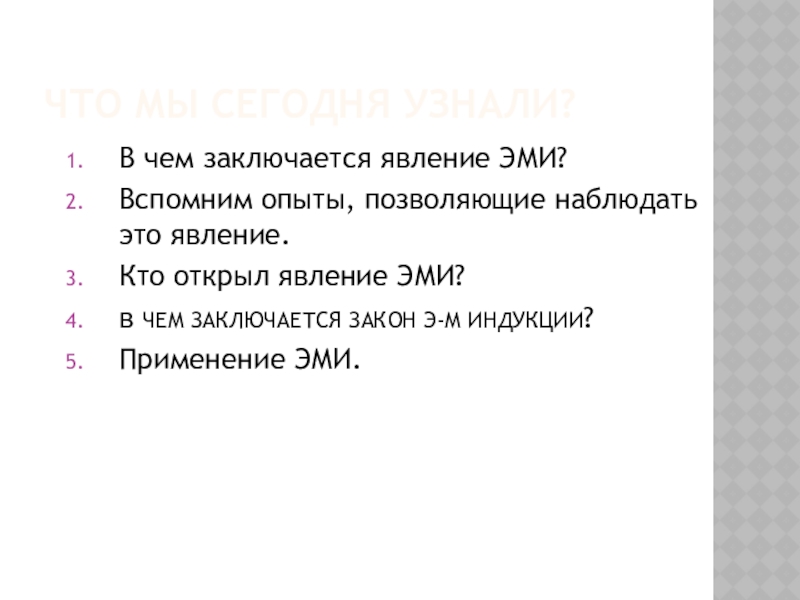

Слайд 39Что мы сегодня узнали?
В чем заключается явление ЭМИ?
Вспомним опыты, позволяющие наблюдать
это явление.
Кто открыл явление ЭМИ?
в ЧЕМ ЗАКЛЮЧАЕТСЯ ЗАКОН Э-М ИНДУКЦИИ?
Применение ЭМИ.
Кто открыл явление ЭМИ?
в ЧЕМ ЗАКЛЮЧАЕТСЯ ЗАКОН Э-М ИНДУКЦИИ?
Применение ЭМИ.

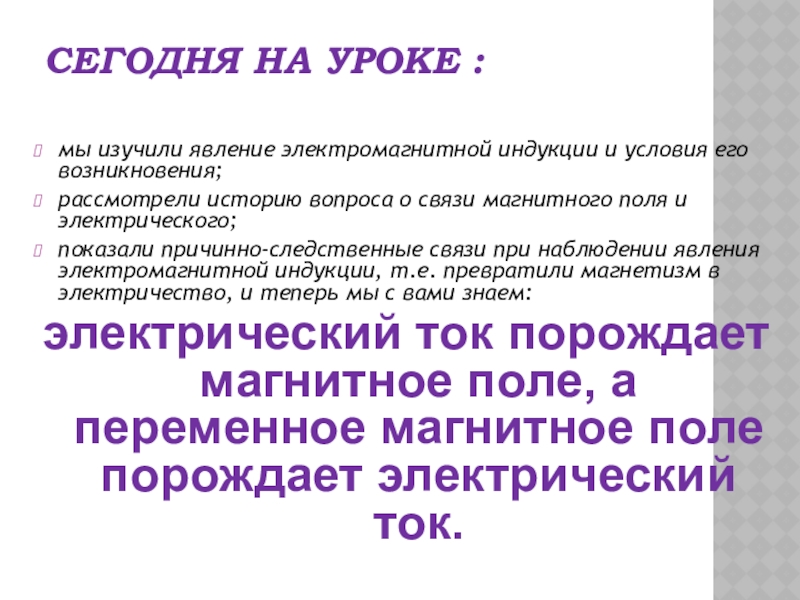

Слайд 40Сегодня на уроке :
мы изучили явление электромагнитной индукции и условия его
возникновения;
рассмотрели историю вопроса о связи магнитного поля и электрического;
показали причинно-следственные связи при наблюдении явления электромагнитной индукции, т.е. превратили магнетизм в электричество, и теперь мы с вами знаем:
электрический ток порождает магнитное поле, а переменное магнитное поле порождает электрический ток.
рассмотрели историю вопроса о связи магнитного поля и электрического;
показали причинно-следственные связи при наблюдении явления электромагнитной индукции, т.е. превратили магнетизм в электричество, и теперь мы с вами знаем:
электрический ток порождает магнитное поле, а переменное магнитное поле порождает электрический ток.
Слайд 42Итоги урока
Я понял и запомнил материал урока, я доволен собой.
Материал мне
показался очень трудным и неинтересным, поэтому я скучал.
Слайд 44Направление
индукционного тока
Правило Ленца
Э.Х. Ленц
1804 – 1865 г.г.,
академик, ректор
Петербургского
Университета
Индукционный ток
всегда имеет такое направление, при котором возникает противодействие причинам, его породившим.
Слайд 45Выдающийся русский физик, один из создателей учения об электричестве и теоретических основ
электротехники.
Долгие годы возглавлял кафедру физики и физической географии в Петербургском университете, а с 1863 г. был ректором университета.
В курсе физики основные выводы Ленца известны как "Правило Ленца" и "Закон Джоуля - Ленца".
Долгие годы возглавлял кафедру физики и физической географии в Петербургском университете, а с 1863 г. был ректором университета.
В курсе физики основные выводы Ленца известны как "Правило Ленца" и "Закон Джоуля - Ленца".
ЛЕНЦ, Эмилий Христианович
( 1804 – 1863 )
Слайд 46∆Ф
характеризуется изменением
числа линий В, пронизывающих
контур.
1. Определить направление линий
индукции внешнего поля В(выходят из N и входят в S).
2. Определить, увеличивается или уменьшается магнитный поток через контур (если магнит вдвигается в кольцо, то ∆Ф>0, если выдвигается, то ∆Ф<0).
3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф>0, то линии В и В′ направлены в противоположные стороны; если ∆Ф<0, то линии В и В′ сонаправлены).
4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока.
2. Определить, увеличивается или уменьшается магнитный поток через контур (если магнит вдвигается в кольцо, то ∆Ф>0, если выдвигается, то ∆Ф<0).
3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф>0, то линии В и В′ направлены в противоположные стороны; если ∆Ф<0, то линии В и В′ сонаправлены).
4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока.
Маглев
