Презентация, доклад по физике на тему: Ядерные реакции

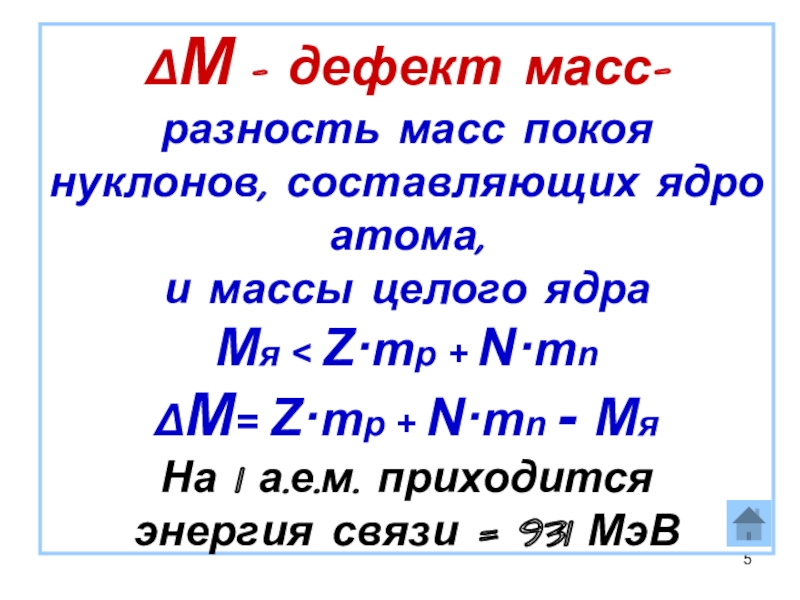

ядра на отдельные нуклоны Е = m·c² Есв = ΔM·c²

массы целого ядра Mя < Z·mp + N·mn ΔM= Z·mp + N·mn - Mя На 1 а.е.м. приходится энергия связи = 931 МэВ

ядер средней части периодической системы Менделеева
с массовым числом 40 ≤ А ≤ 100 Еуд максимальна

2. У ядер с А>100 Е уд плавно убывает

3. У ядер с А< 40 Еуд скачкообразно убывает

4. Максимальной Еуд обладают ядра, у которых
число протонов и нейтронов четное, минимальной – ядра,
у которых число протонов и нейтронов нечетное

Наиболее оптимальные способы
высвобождения внутренней энергии
ядер:
- деление тяжелых ядер;
- синтез легких ядер.

элементарными частицами или друг с другом

Условия:
1) Частицы вплотную приближаются к ядру
и попадают в сферу действия ядерных сил;
2) Частицы должны обладать большой
кинетической энергией (…с помощью ускорителей
элементарных частиц и ионов)

100 эВ; средние ≈ 1 МэВ; высокие≈50 МэВ.
2. По виду ядер, которые участвуют в реакции:
реакции на легких ядрах (А<50), средних(50<А<100)
и тяжелых ядрах (А>100);
3. По природе бомбардирующих частиц:
реакции на нейтронах, квантах, заряженных частицах;
4. По характеру ядерных преобразований:
захват частиц с преобразованием в более массивное ядро, расщепление ядра на части при бомбардировании, переход ядра из возбужденного состояния в нормальное.

и частиц до реакции и после реакции

Пример:

Δm=

(m H + m H) – (m He + m n)

1

1

1

2

3

4

2

0

Если Е < 0, то энергия выделяется
(экзотермическая);
Если Е > 0, то энергия поглощается
(эндотермическая).

элементы периодической системы.
Нейтроны, не имея заряда,
беспрепятственно проникают в атомные ядра
и вызывают их изменения.


Реакции на быстрых нейтронах.
Реакции на медленных нейтронах
(более эффективны, чем быстрые;
n замедляют в обычной воде)

Al + n → Na + He

27

13

1

0

24

11

4

2

1

0

О.Фриш, Л.Мейтнер

Деление происходит
под действием кулоновских сил

Rb

94

При бомбардировке нейтронами U
образуется 80 различных ядер.
Наиболее вероятное деление на Kr и Ba
в соотношении 2/3

235

91

142

α -излучение

γ-излучение

не уменьшалось.

Отношение количества нейтронов
в каком-либо «поколении» к количеству нейтронов
в предыдущем «поколении» называют
коэффициентом размножения нейтронов k

Если k < 1, реакция быстро затухает,
Если k = 1, то реакция протекает с постоянной
интенсивностью (управляемая),
Если k >1, то реакция развивается лавинно
(неуправляемая) и приводит к ядерному взрыву

или захват быстрых нейтронов ядрами U и U
с последующим делением.
2) Захват нейтронов ядрами урана без деления.
3) Захват нейтронов продуктами деления, замедлителем и конструктивными элементами установки.
4) Вылет нейтронов наружу из вещества, которое делится.

236

235

235

нейтронов из куска урана увеличивают массу урана (масса растет быстрее, чем площадь поверхности, если форма – шар).

Минимальное значение массы урана, при которой возможна цепная реакция, называется критической массой.

В зависимости от устройства установки и типа горючего критическая масса изменяется от 250 г до сотен килограммов

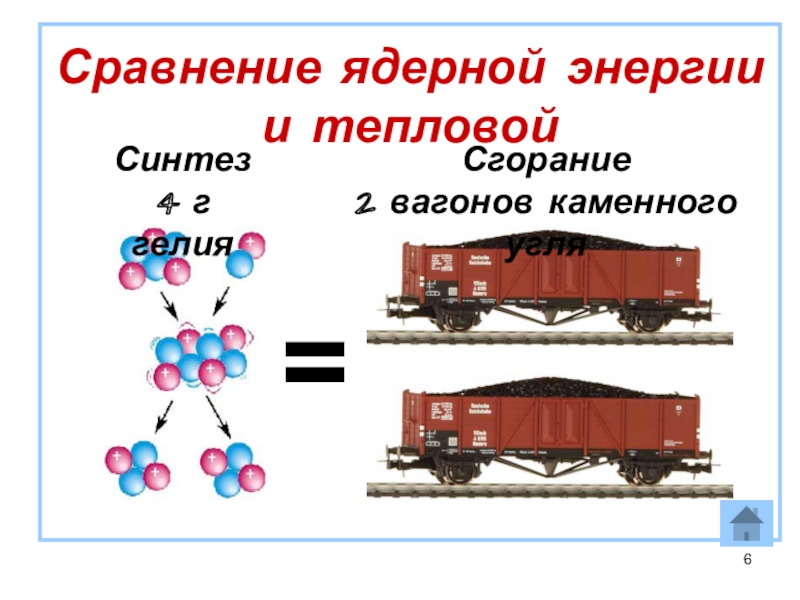

при очень высокой температуре, сопровождающаяся выделением энергии

Энергетически очень выгодна!!!

Самоподдерживающиеся –
в недрах Земли, Солнца и других звезд.
2. Неуправляемая – водородная бомба!!!
3. Ведутся работы по осуществлению
управляемой термоядерной реакции.

тяжелых ядер

Первый ядерный реактор: США, 1942 г., Э.Ферми,
деление ядер урана.
В России: 25 декабря 1946 г., И.В.Курчатов

до 5% ураном-235, торий или плутоний

2) Замедлитель – тяжелая (D2O)
или обычная вода

3) Для уменьшения вытекания нейтронов
активная зона окружена слоем отражателя
(графит)

4) Ядерное горючее вводят в активную зону
в виде стержней. Температура 800К– 900 К

5) Управление с помощью регулирующих
стержней из соединений бора и кадмия,
активно поглощающих нейтроны

6) Система охлаждения для отвода тепла
из активной зоны реактора (вода, жидкие
металлы, некоторые органические жидкости)

7) Системы дозиметрического контроля
и биологической защиты окружающей среды
от протонов, нейтронов, γ-излучения

8) После 30-40 лет службы реактор
не подлежит восстановлению

1) Не потребляют дефицитного
органического топлива,
2) Не загружают перевозками угля
ЖД- транспорт,
3) Не потребляют атмосферный
воздух,
4) Не засоряют среду золой
и продуктами сгорания.

+

1) Нельзя размещать
в густонаселенных районах –
потенциальная угроза
радиоактивного заражения!!!!!
2) Сложности с захоронением радиоактивных отходов и демонтажем отслуживших свой срок атомных электростанций

-

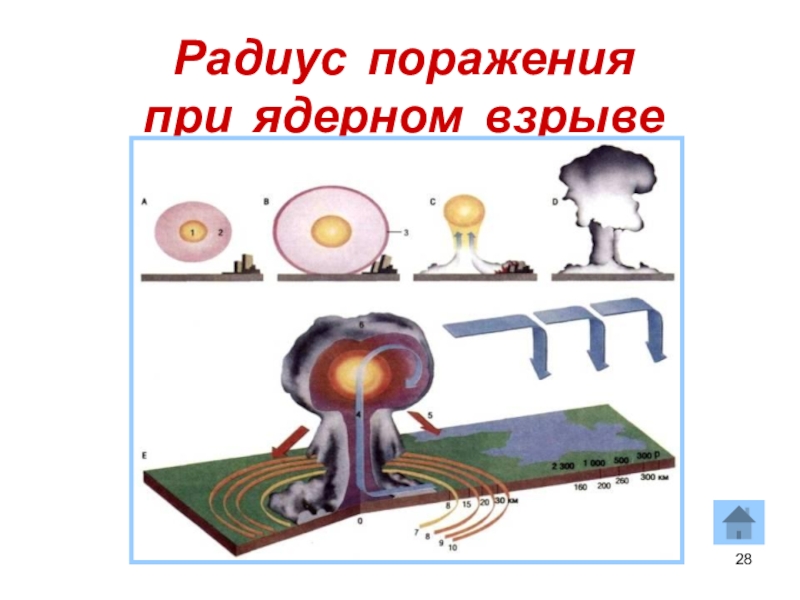

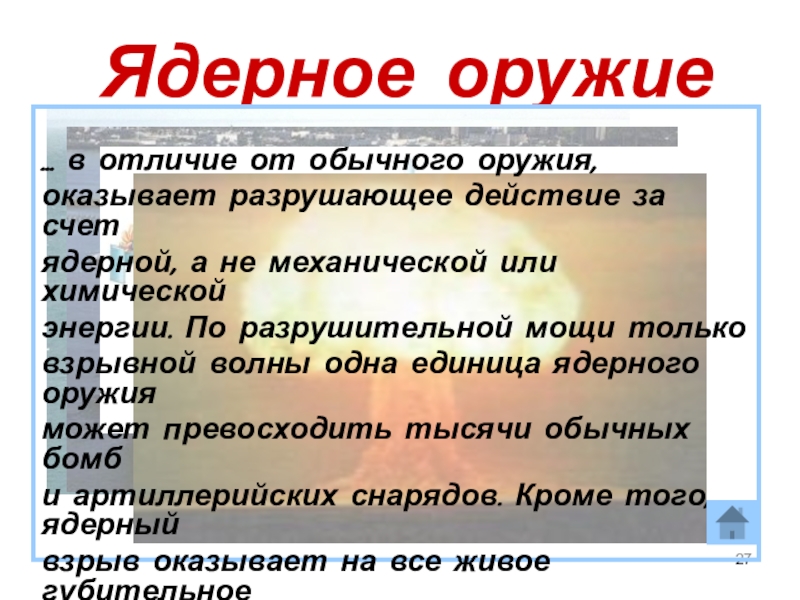

счет
ядерной, а не механической или химической
энергии. По разрушительной мощи только
взрывной волны одна единица ядерного оружия
может превосходить тысячи обычных бомб
и артиллерийских снарядов. Кроме того, ядерный
взрыв оказывает на все живое губительное
тепловое и радиационное действие,
причем, как правило, на больших площадях.

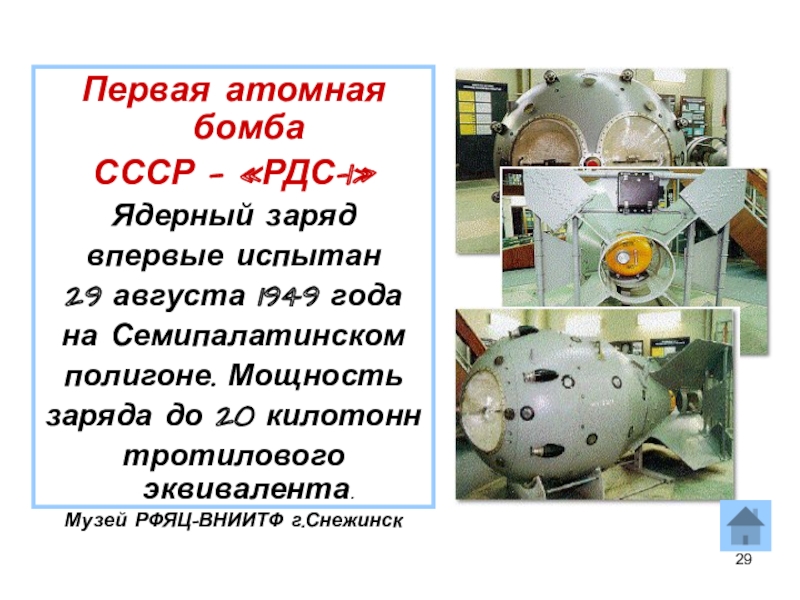

на Семипалатинском
полигоне. Мощность
заряда до 20 килотонн
тротилового эквивалента.
Музей РФЯЦ–ВНИИТФ г.Снежинск

1500 км.
В этом ракетном комплексе впервые реализован подводный пуск
ракеты с глубины 40-50 м. Изделие имеет в своём составе
термоядерный заряд мегатонного класса.
Габаритные размеры: длина 2300 мм, диаметр 1304 мм.
Масса 1144 кг.
Изделие разрабатывалось и испытывалось в начале 1960-х гг.,
принято на вооружение в 1963 г. Музей РФЯЦ–ВНИИТФ г. Снежинск.

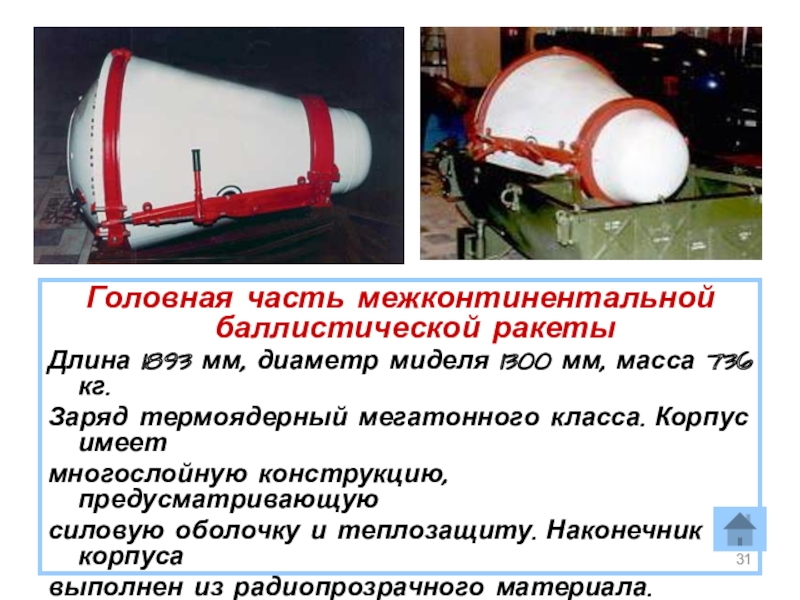

масса 736 кг.
Заряд термоядерный мегатонного класса. Корпус имеет
многослойную конструкцию, предусматривающую
силовую оболочку и теплозащиту. Наконечник корпуса
выполнен из радиопрозрачного материала. Разработка и
испытания проводились в 1960-х гг. Музей РФЯЦ–ВНИИТФ г. Снежинск.
