Презентация, доклад по физике на тему Трансформатор

Прибор предназначенный для преобразования U и I переменного тока называется трансформатором.

Слайд 1Трансформаторы

Трансформаторы

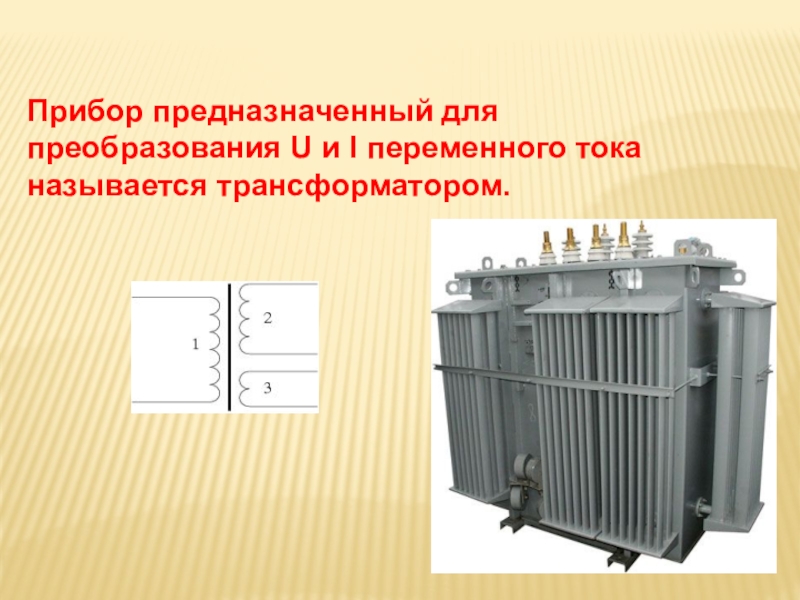

Слайд 2Прибор предназначенный для преобразования U и I переменного тока называется трансформатором.

Прибор предназначенный для преобразования U и I переменного тока называется трансформатором.

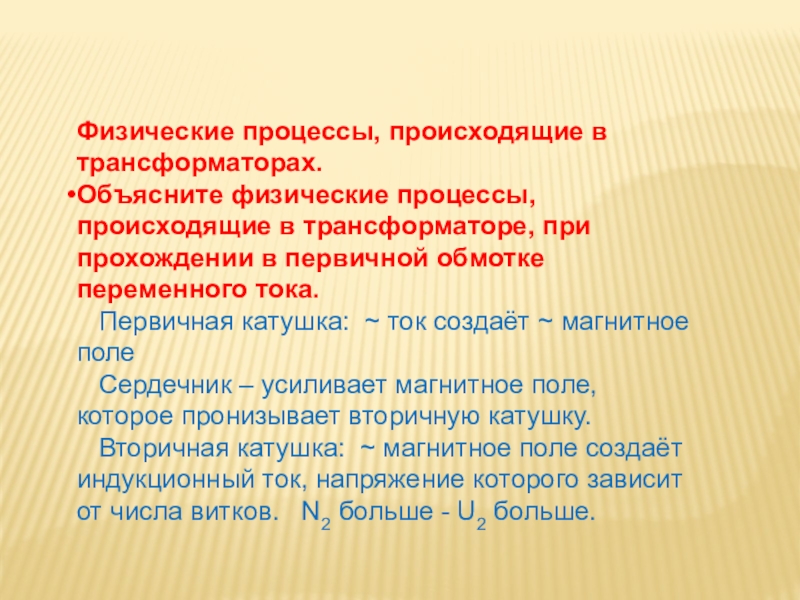

Слайд 3Физические процессы, происходящие в трансформаторах.
Объясните физические процессы, происходящие в трансформаторе,

при прохождении в первичной обмотке переменного тока.
Первичная катушка: ~ ток создаёт ~ магнитное поле
Сердечник – усиливает магнитное поле, которое пронизывает вторичную катушку.
Вторичная катушка: ~ магнитное поле создаёт индукционный ток, напряжение которого зависит от числа витков. N2 больше - U2 больше.
Физические процессы, происходящие в трансформаторах. Объясните физические процессы, происходящие в трансформаторе, при прохождении в первичной обмотке переменного

Слайд 4 Устройство трансформатора.
Две катушки с разными числами витков одеты в стальной

сердечник
Катушка, подключенная к источнику – первичная катушка. ( N1, U1, I1 )
Катушка, подключенная к потребителю – вторичная катушка. ( N2, U2, I2 )
N-число витков. U-напряжение. I-сила тока.
Устройство трансформатора.Две катушки с разными числами витков одеты в стальной сердечникКатушка, подключенная к источнику – первичная

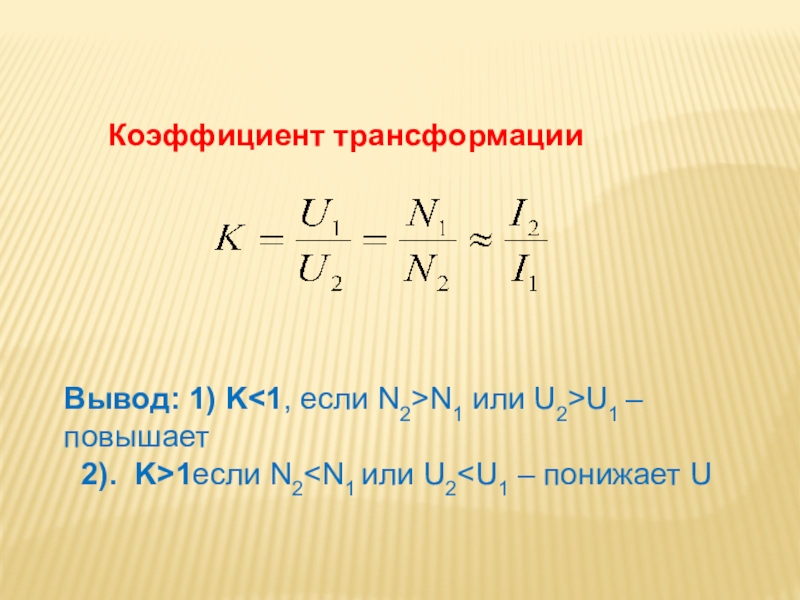

Слайд 5Коэффициент трансформации

Вывод: 1) KN1 или U2>U1

– повышает
2). K>1если N2
Коэффициент трансформации  Вывод: 1) KN1 или U2>U1 – повышает 2). K>1если N2

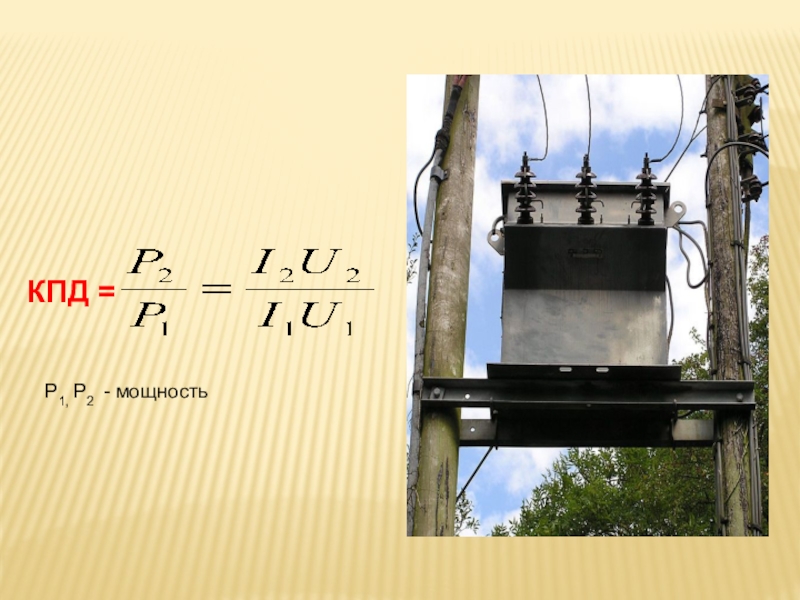

Слайд 6КПД =
P1, P2 - мощность

КПД = P1, P2 - мощность

Слайд 74) Для трансформатора выполняется условие
I1U1≈I2U2
3) Во сколько раз трансформатор

увеличивает напряжение во, столько же раз и уменьшает силу тока.

4) Для трансформатора выполняется условие I1U1≈I2U2 3) Во сколько раз трансформатор увеличивает напряжение во, столько же раз

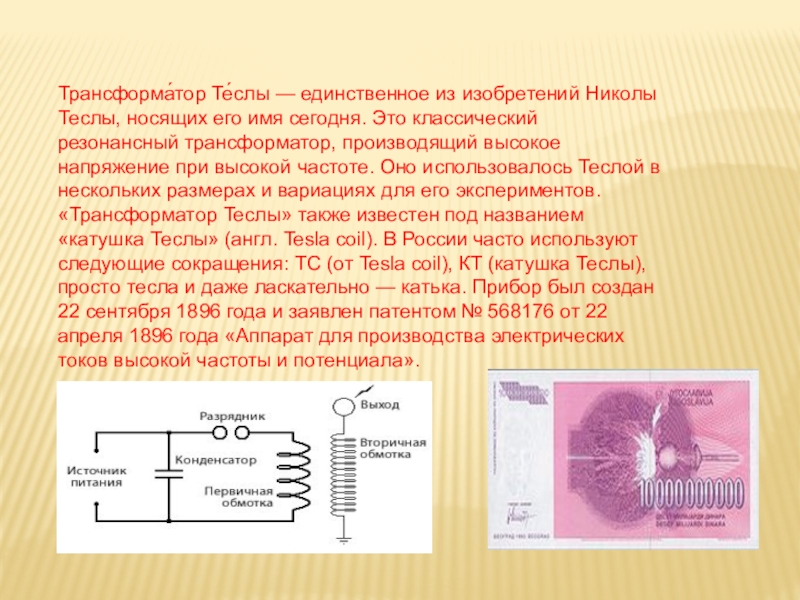

Слайд 8Трансформа́тор Те́слы — единственное из изобретений Николы Теслы, носящих его имя

сегодня. Это классический резонансный трансформатор, производящий высокое напряжение при высокой частоте. Оно использовалось Теслой в нескольких размерах и вариациях для его экспериментов. «Трансформатор Теслы» также известен под названием «катушка Теслы» (англ. Tesla coil). В России часто используют следующие сокращения: ТС (от Tesla coil), КТ (катушка Теслы), просто тесла и даже ласкательно — катька. Прибор был создан 22 сентября 1896 года и заявлен патентом № 568176 от 22 апреля 1896 года «Аппарат для производства электрических токов высокой частоты и потенциала».
Трансформа́тор Те́слы — единственное из изобретений Николы Теслы, носящих его имя сегодня. Это классический резонансный трансформатор, производящий

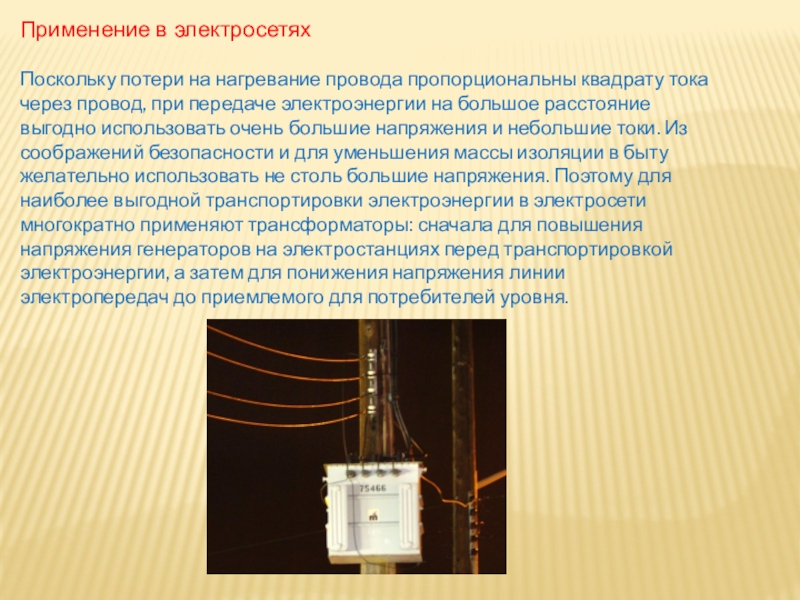

Слайд 9Применение в электросетях

Поскольку потери на нагревание провода пропорциональны квадрату тока через

провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения. Поэтому для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы: сначала для повышения напряжения генераторов на электростанциях перед транспортировкой электроэнергии, а затем для понижения напряжения линии электропередач до приемлемого для потребителей уровня.
Применение в электросетяхПоскольку потери на нагревание провода пропорциональны квадрату тока через провод, при передаче электроэнергии на большое

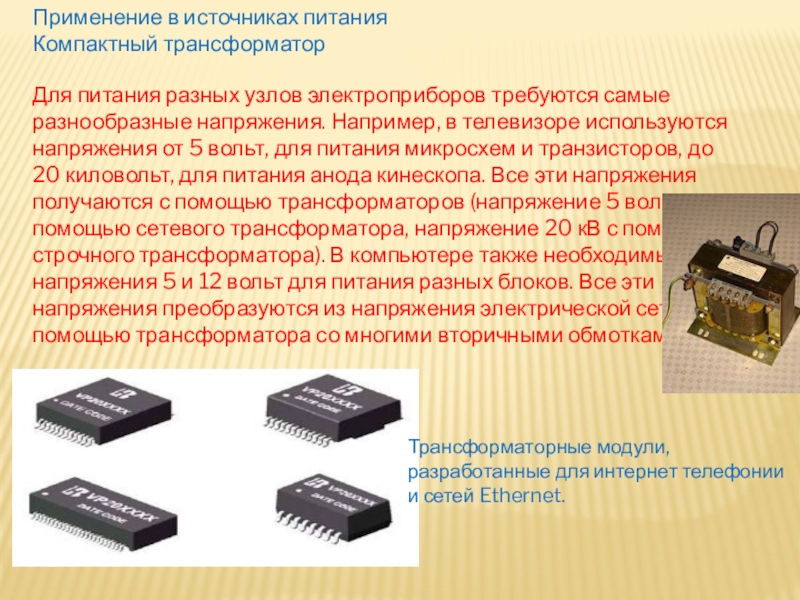

Слайд 10Применение в источниках питания
Компактный трансформатор

Для питания разных узлов электроприборов требуются самые

разнообразные напряжения. Например, в телевизоре используются напряжения от 5 вольт, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов (напряжение 5 вольт с помощью сетевого трансформатора, напряжение 20 кВ с помощью строчного трансформатора). В компьютере также необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.

Трансформаторные модули, разработанные для интернет телефонии и сетей Ethernet.

Применение в источниках питанияКомпактный трансформаторДля питания разных узлов электроприборов требуются самые разнообразные напряжения. Например, в телевизоре используются
