Презентация, доклад по физике на тему Тепловые двигатели

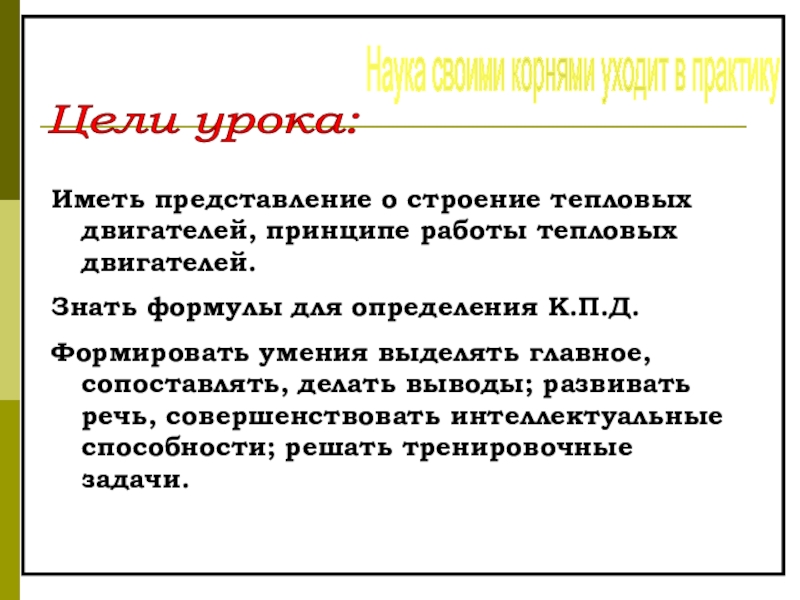

строение тепловых двигателей, принципе работы тепловых двигателей.
Знать формулы для определения К.П.Д.
Формировать умения выделять главное, сопоставлять, делать выводы; развивать речь, совершенствовать интеллектуальные способности; решать тренировочные задачи.

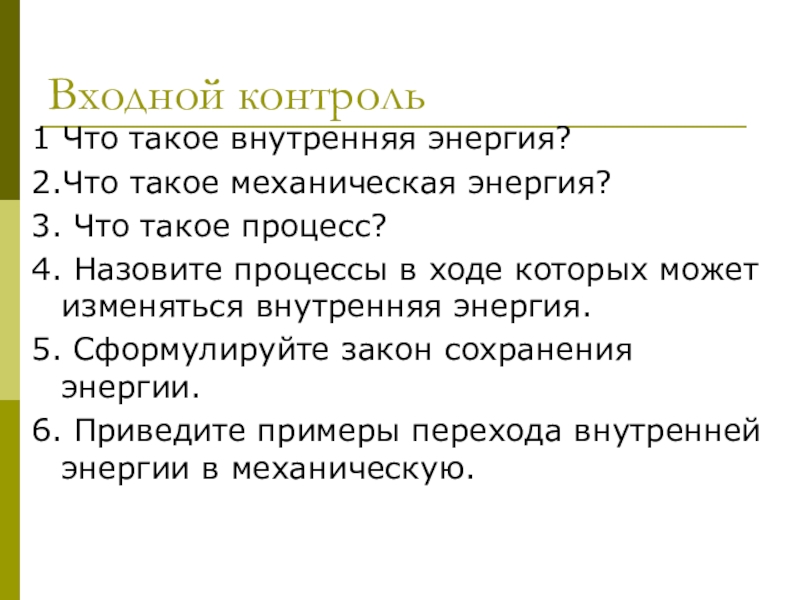

процесс?
4. Назовите процессы в ходе которых может изменяться внутренняя энергия.
5. Сформулируйте закон сохранения энергии.
6. Приведите примеры перехода внутренней энергии в механическую.

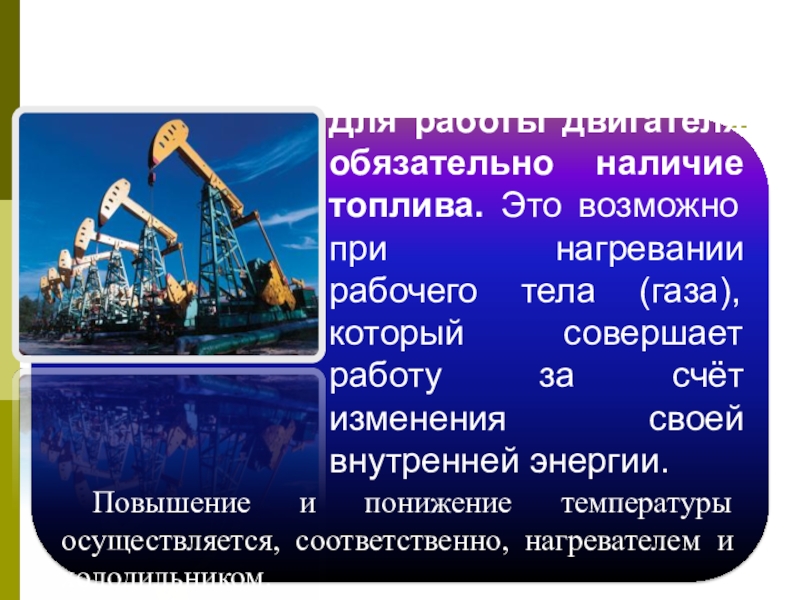

рабочего тела (газа), который совершает работу за счёт изменения своей внутренней энергии.

Повышение и понижение температуры осуществляется, соответственно, нагревателем и холодильником.

рабочему телу

Q1

Q2

Совершает работу

Потребляет часть полученного количества теплоты Q2

Нагреватель

двигатель

ТРЕНИЕ

ПОТЕРИ ПРИ ВЫХЛОПЕ

впускном коллекторе, или во впускном коллекторе при помощи распыляющих форсунок (механических или электрических), или непосредственно в цилиндре при помощи распыляющих форсунок, далее смесь подаётся в цилиндр, сжимается, а затем поджигается при помощи искры, проскакивающей между электродами свечи.

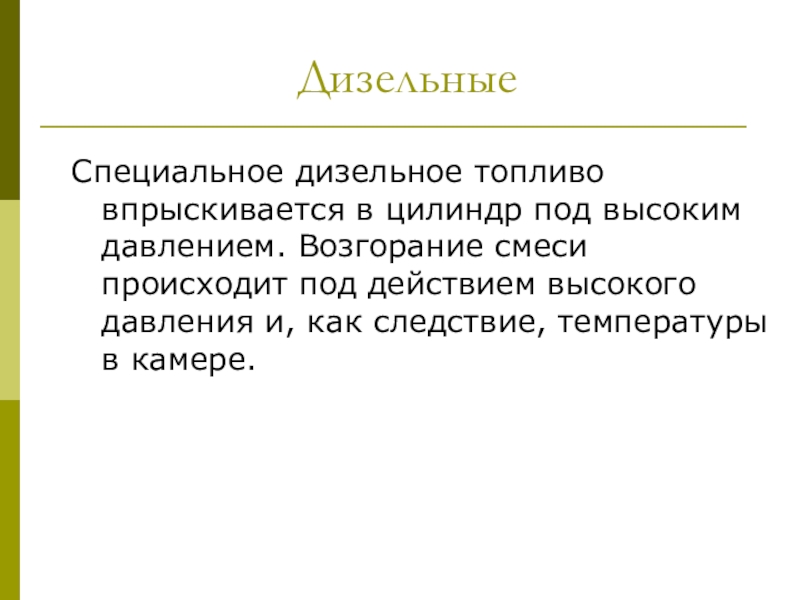

происходит под действием высокого давления и, как следствие, температуры в камере.

нормальных условиях:
смеси сжиженных газов — хранятся в баллоне под давлением насыщенных паров (до 16 атм). Испаренная в испарителе жидкая фаза или паровая фаза смеси ступенчато теряет давление в газовом редукторе до близкого атмосферному, и всасывается двигателем во впускной коллектор через воздушно-газовый смеситель. Зажигание осуществляется при помощи искры, проскакивающей между электродами свечи.
сжатые природные газы — хранятся в баллоне под давлением 150—200 атм. Устройство систем питания аналогично системам питания сжиженным газом, отличие — отсутствие испарителя.

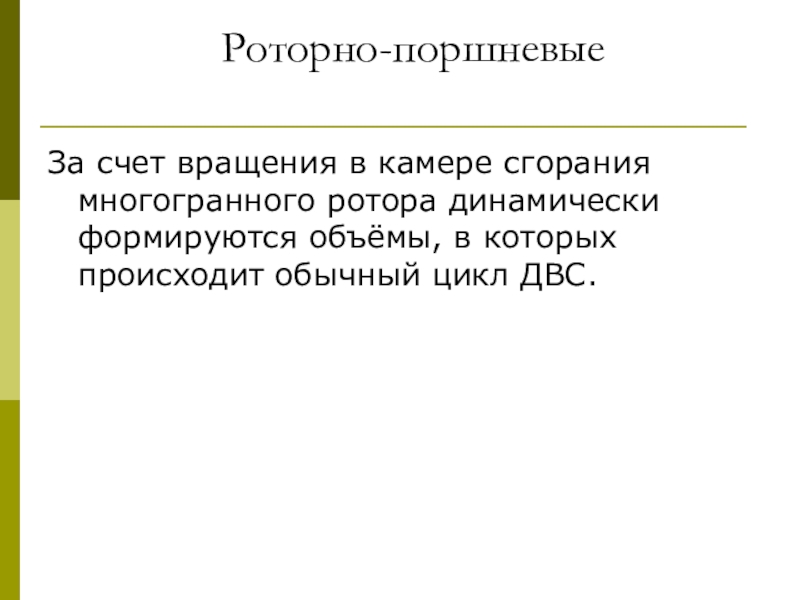

объёмы, в которых происходит обычный цикл ДВС.

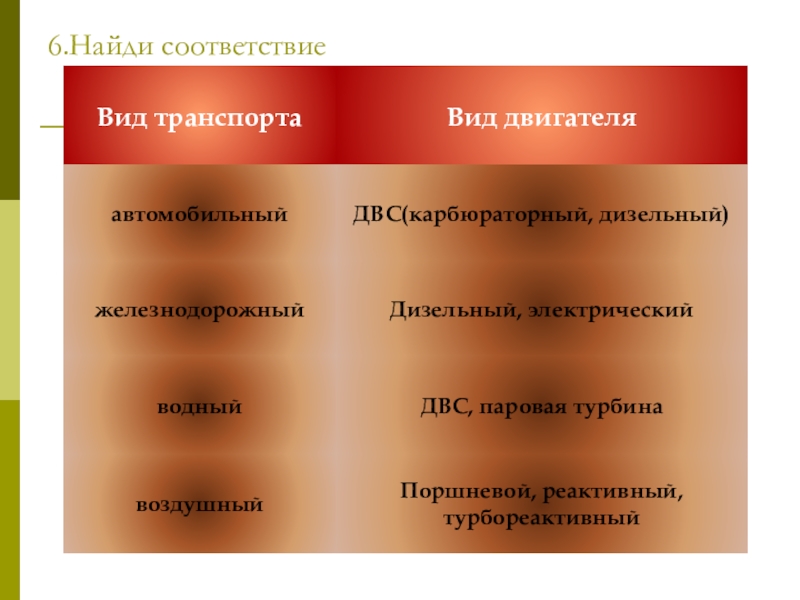

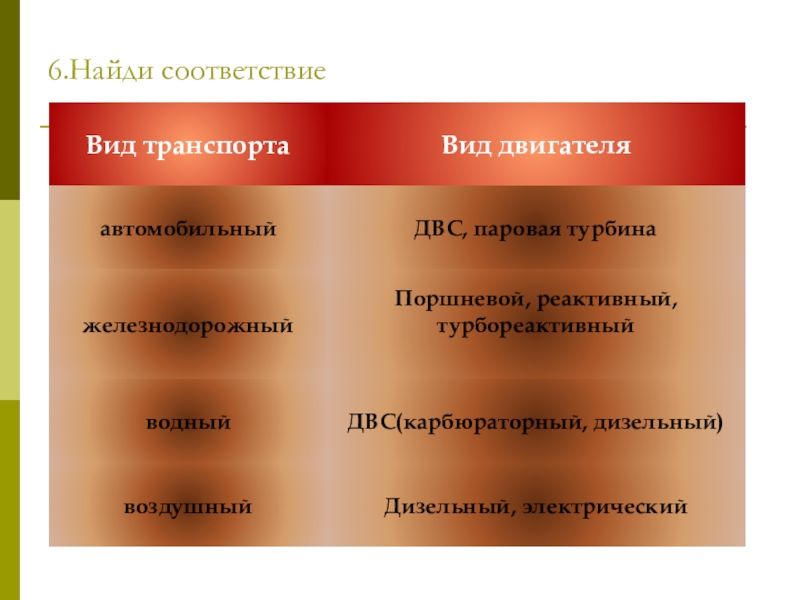

двигатели

Автотранспорт

Водный транспорт

Железнодорожный транспорт

Авиация

количество теплоты отданное холодильнику


A’ = Q 1- |Q 2| - работа совершаемая двигателем за цикл η < 1

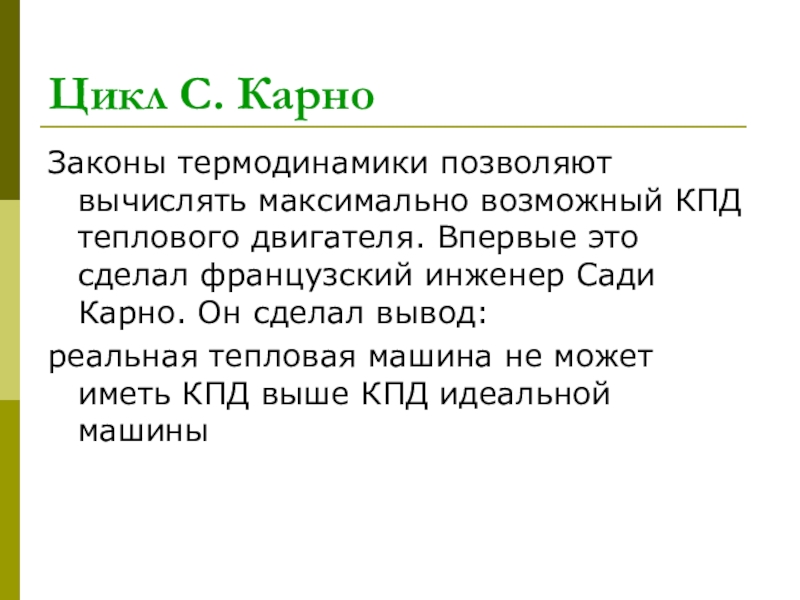

Впервые это сделал французский инженер Сади Карно. Он сделал вывод:
реальная тепловая машина не может иметь КПД выше КПД идеальной машины

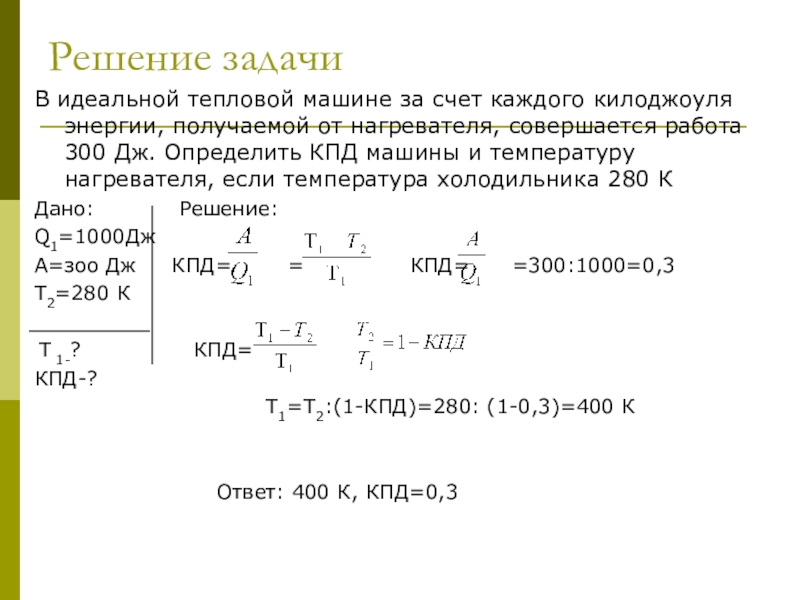

от нагревателя, совершается работа 300 Дж. Определить КПД машины и температуру нагревателя, если температура холодильника 280 К
Дано: Решение:
Q1=1000Дж
А=зоо Дж КПД= = КПД= =300:1000=0,3
Т2=280 К

Т 1-? КПД=
КПД-?
Т1=Т2:(1-КПД)=280: (1-0,3)=400 К


Ответ: 400 К, КПД=0,3

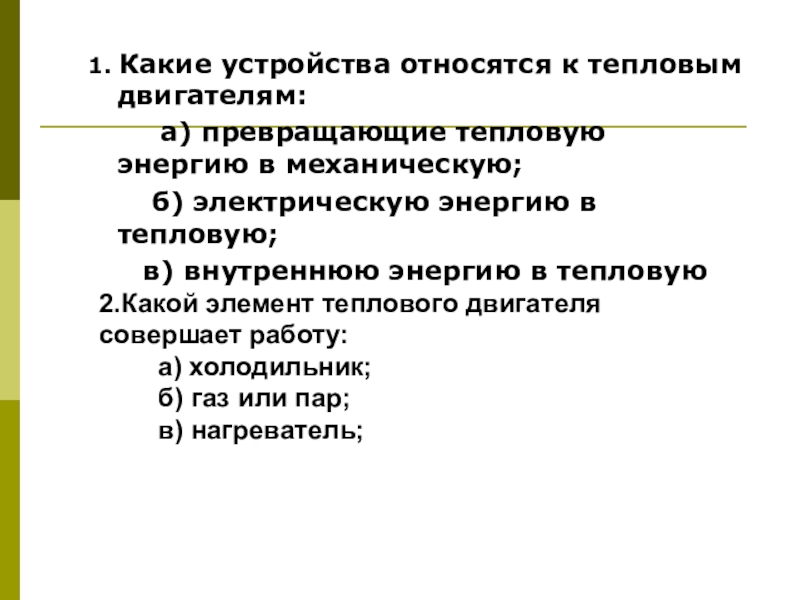

превращающие тепловую энергию в механическую;
б) электрическую энергию в тепловую;
в) внутреннюю энергию в тепловую

2.Какой элемент теплового двигателя совершает работу:
а) холодильник;
б) газ или пар;
в) нагреватель;

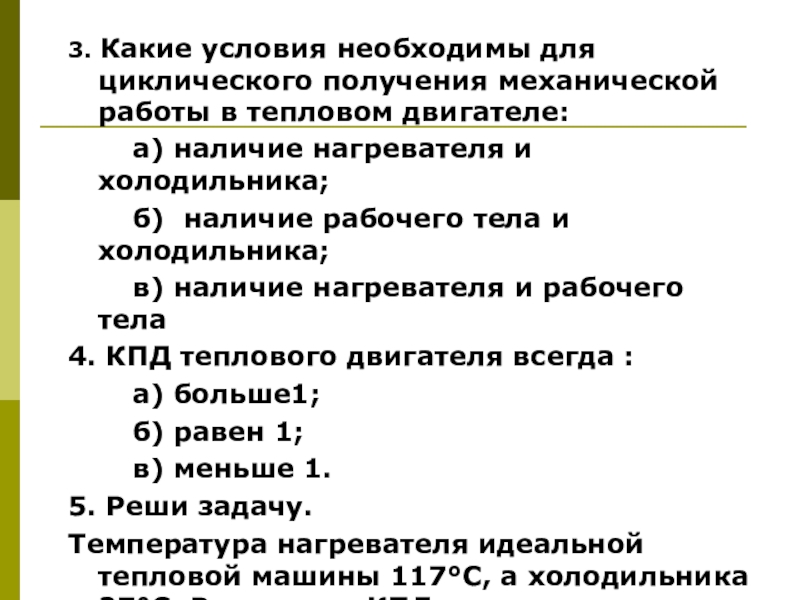

двигателе:
а) наличие нагревателя и холодильника;
б) наличие рабочего тела и холодильника;
в) наличие нагревателя и рабочего тела
4. КПД теплового двигателя всегда :
а) больше1;
б) равен 1;
в) меньше 1.
5. Реши задачу.
Температура нагревателя идеальной тепловой машины 117°C, а холодильника 27°C. Вычислить КПД машины.

превращающие тепловую энергию в механическую;
б) электрическую энергию в тепловую;
в) внутреннюю энергию в тепловую

2.Какой элемент теплового двигателя совершает работу:
а) холодильник;
б) газ или пар;
в) нагреватель;

двигателе:
а) наличие нагревателя и холодильника;
б) наличие рабочего тела и холодильника;
в) наличие нагревателя и рабочего тела
4. КПД теплового двигателя всегда :
а) больше1;
б) равен 1;
в) меньше 1.

Вычислить КПД машины.

Дано: СИ Решение:
Т1=117°C =390К КПД=
Т2=27°C =310К
КПД=(390К-310К):390К=
КПД-? =0,23




Ответ: КПД =0,23

влияют на окружающую нас природу

загрязнения воздуха в городах. Сейчас в мире их насчитывается более полумиллиарда. Выбросы от автомобилей в городах особенно опасны тем, что загрязняют воздух в основном на уровне 60- 90 см от поверхности Земли и особенно на участках автотрасс, где стоят светофоры.
Надо отметить, что особенно много канцерогенных веществ выделяется во время разгона, то есть во время работы двигателя на высоких оборотах.

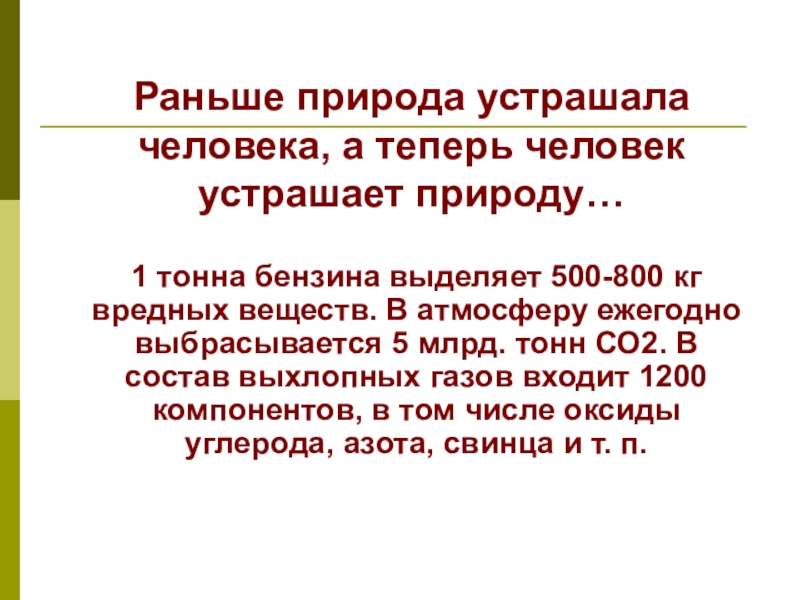

выделяет 500-800 кг вредных веществ. В атмосферу ежегодно выбрасывается 5 млрд. тонн СО2. В состав выхлопных газов входит 1200 компонентов, в том числе оксиды углерода, азота, свинца и т. п.

строение тепловых двигателей, принципе работы тепловых двигателей.
Знать формулы для определения К.П.Д.
Формировать умения выделять главное, сопоставлять, делать выводы; развивать речь, совершенствовать интеллектуальные способности; решать тренировочные задачи.

и количества теплоты
КПД

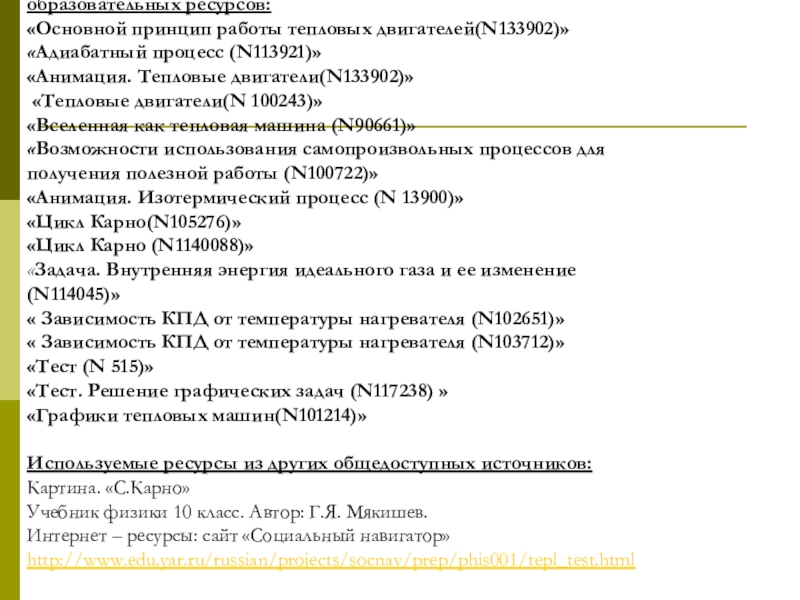

двигателей(N133902)»   «Адиабатный процесс (N113921)» «Анимация. Тепловые двигатели(N133902)»  «Тепловые двигатели(N 100243)» «Вселенная как тепловая машина (N90661)» «Возможности использования самопроизвольных процессов для получения полезной работы (N100722)» «Анимация. Изотермический процесс (N 13900)» «Цикл Карно(N105276)» «Цикл Карно (N1140088)» «Задача. Внутренняя энергия идеального газа и ее изменение (N114045)» « Зависимость КПД от температуры нагревателя (N102651)» « Зависимость КПД от температуры нагревателя (N103712)» «Тест (N 515)» «Тест. Решение графических задач (N117238) » «Графики тепловых машин(N101214)»   Используемые ресурсы из других общедоступных источников: Картина. «С.Карно» Учебник физики 10 класс. Автор: Г.Я. Мякишев. Интернет – ресурсы: сайт «Социальный навигатор» http://www.edu.yar.ru/russian/projects/socnav/prep/phis001/tepl_test.html
