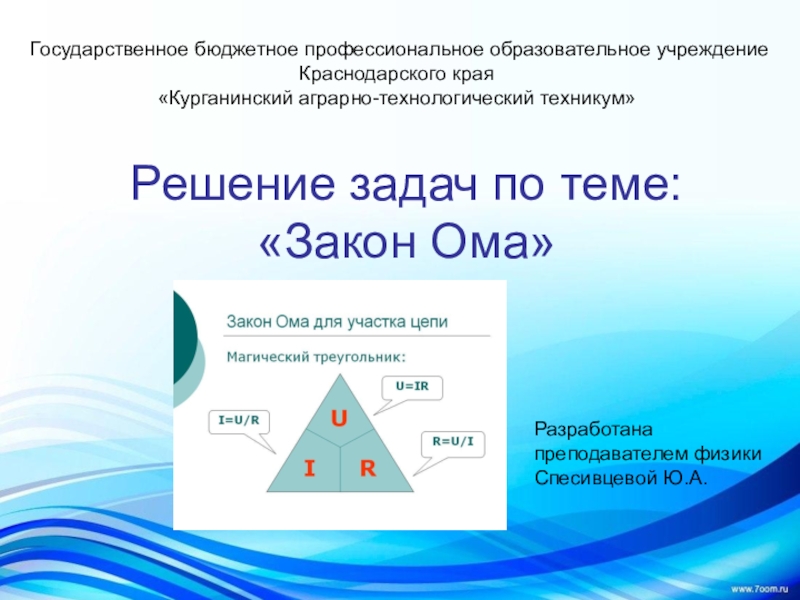

Презентация, доклад по физике на тему Решение задач по теме Закон Ома

края
«Курганинский аграрно-технологический техникум»

Разработана
преподавателем физики
Спесивцевой Ю.А.

законов энергетики. Без электричества мы не представляем нашу жизнь. Современная жизнь без электричества просто невозможна. Сегодня мы рассмотрим применении закона Ома для полной цепи для объяснения физических явлений, происходящих в повседневной жизни и решения экспериментальных задач.

Закон Ома является одним из важнейших законов энергетики. Без электричества мы не представляем нашу жизнь. Современная жизнь без электричества просто невозможна. Сегодня мы рассмотрим применении закона Ома для полной цепи для объяснения физических явлений, происходящих в повседневной жизни и решения экспериментальных задач.

? ? ?

2. ? ? ?

3. ? ? ?

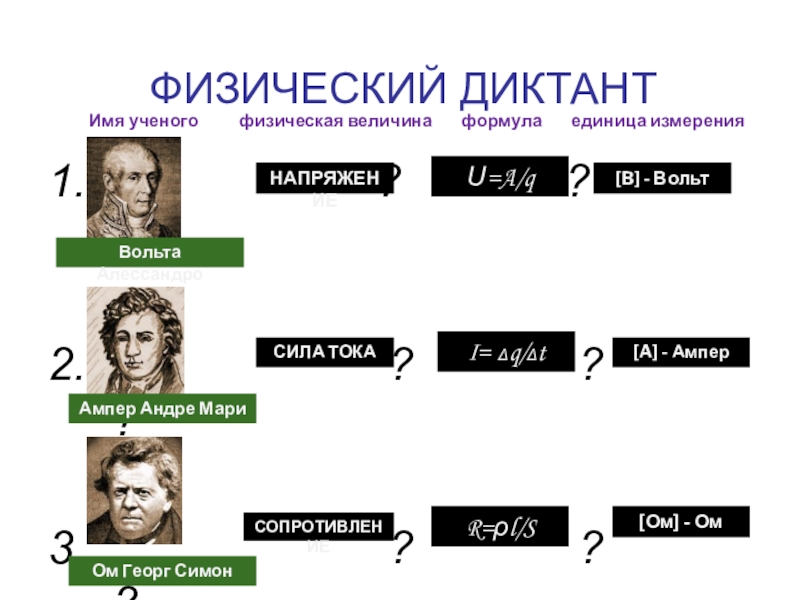

Имя ученого физическая величина формула единица измерения

Вольта Алессандро

Ампер Андре Мари

Ом Георг Симон

НАПРЯЖЕНИЕ

СИЛА ТОКА

СОПРОТИВЛЕНИЕ

I= Δq/Δt

[A] - Ампер

R=ρl/S

U=A/q

[B] - Вольт

[Ом] - Ом

выполняться, чтобы в проводнике мог существовать электрический ток?
Что называют силой тока? От чего она зависит? В каких единицах она измеряется?
Какой ток называется постоянным током?
Что называют электродвижущей силой? В каких единицах она измеряется?
Что называют напряжением? В каких единицах оно измеряется?
Сформулируйте закон Ома для участка цепи.
Как рассчитать сопротивление проводника?
Как формулируется закон Ома для замкнутой цепи?

совершают работу 30 Дж. Чему равна ЭДС источника?
( 6 В)

Определить напряжение на резисторе сопротивлением 100 к Ом при силе тока 1мА.
( 100В)

Сила тока в лампочке карманного фонарика равна 0,15А при напряжении 4,5 В. Найти сопротивление R нити накала.
( 30 В)

Сила тока в реостате, сопротивление которого 6000 Ом, не должна превышать 0,2 А. Можно ли включить реостат в сеть напряжением 220 В?

( I =0,37 А. Т.к. I не должна превышать 0,2 А, то реостат включать в сеть нельзя)

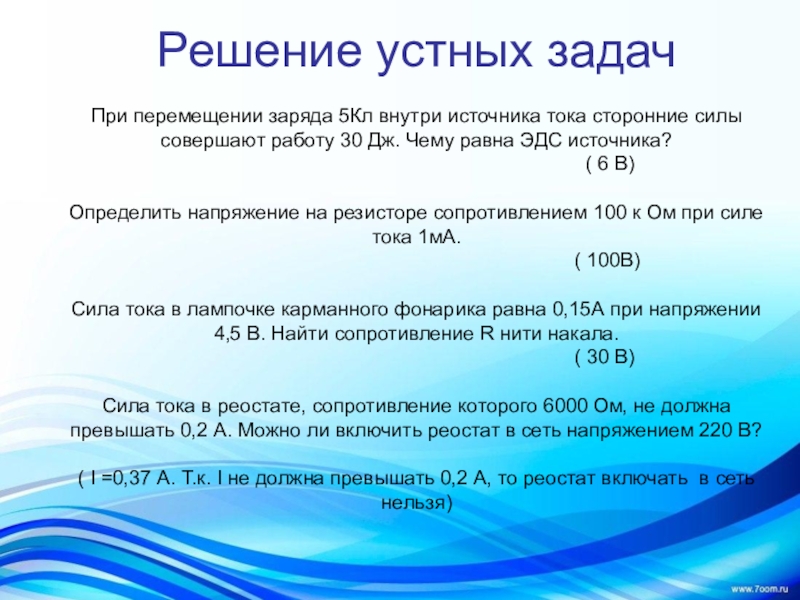

Решение устных задач

При перемещении заряда 5Кл внутри источника тока сторонние силы совершают работу 30 Дж. Чему равна ЭДС источника?
( 6 В)

Определить напряжение на резисторе сопротивлением 100 к Ом при силе тока 1мА.
( 100В)

Сила тока в лампочке карманного фонарика равна 0,15А при напряжении 4,5 В. Найти сопротивление R нити накала.
( 30 В)

Сила тока в реостате, сопротивление которого 6000 Ом, не должна превышать 0,2 А. Можно ли включить реостат в сеть напряжением 220 В?

( I =0,37 А. Т.к. I не должна превышать 0,2 А, то реостат включать в сеть нельзя)

U = 20B,R=10Om,I-? б) I=10A,R = 5Om, R-? в) I = 5A,U=15B,R-?

Ответ: а) I = 2А; б) U= 50 Ом; в) R = 3 Ом.

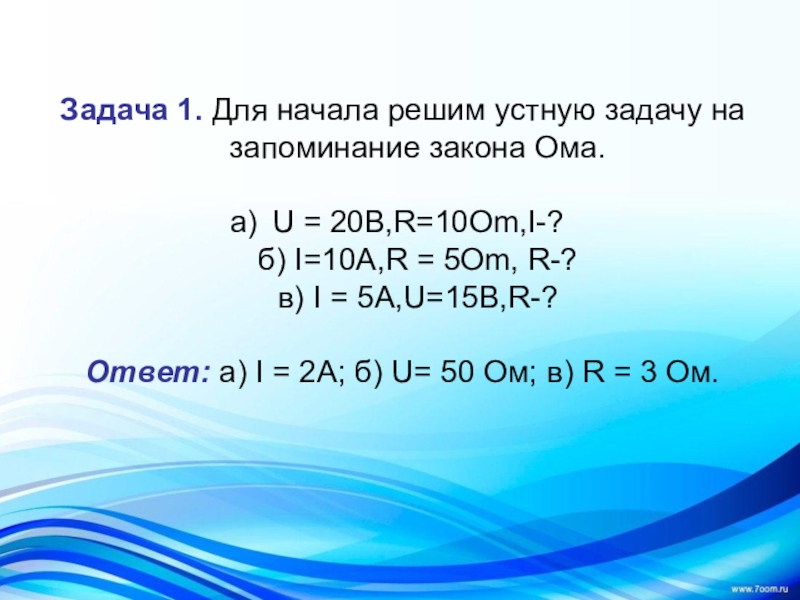

Задача 1. Для начала решим устную задачу на запоминание закона Ома.

U = 20B,R=10Om,I-? б) I=10A,R = 5Om, R-? в) I = 5A,U=15B,R-?

Ответ: а) I = 2А; б) U= 50 Ом; в) R = 3 Ом.

площадью поперечного сечения 0,5мм2, если к концам провода приложено напряжение 6,8B.

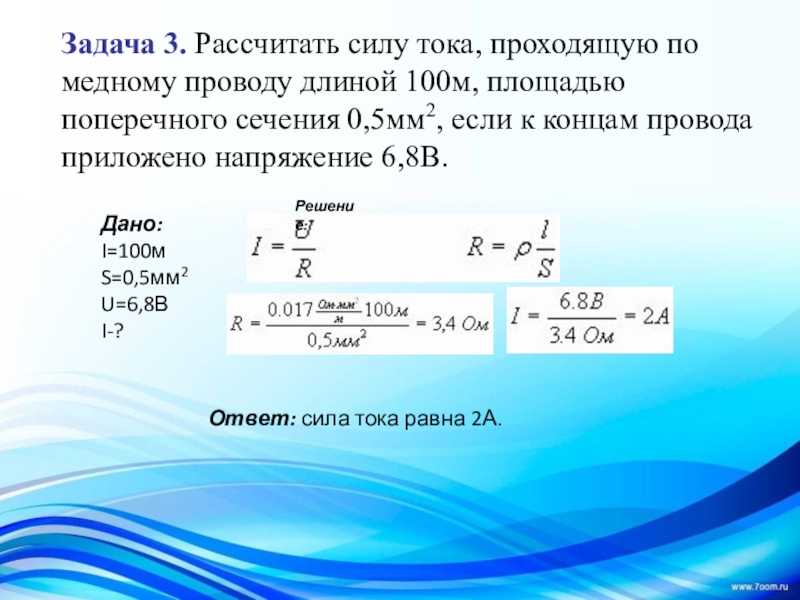

Задача 3. Рассчитать силу тока, проходящую по медному проводу длиной 100м, площадью поперечного сечения 0,5мм2, если к концам провода приложено напряжение 6,8B.

Решение:

R2 = 7 Ом, R3 = 3 Ом, внутреннее сопротивление источника равно 1 Ом. Амперметр показывает ток 1 А. Определите ЭДС и напряжение на зажимах батареи.

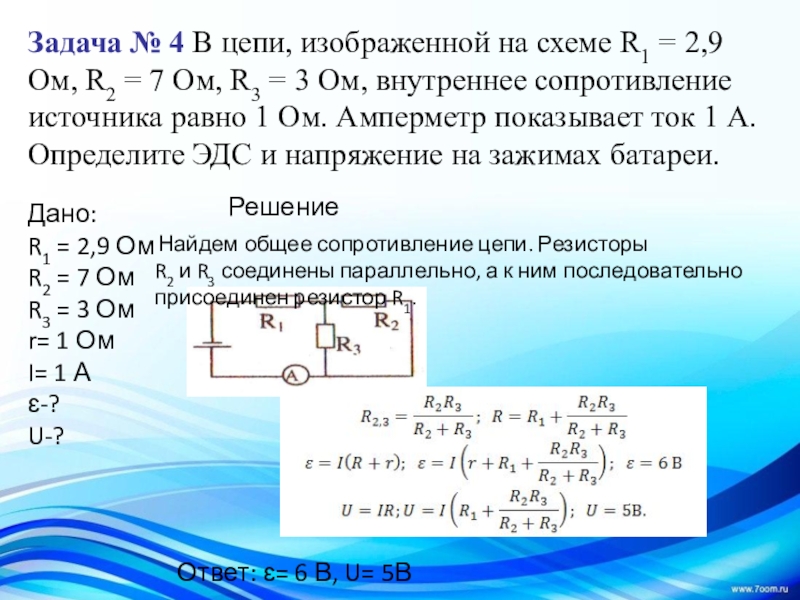

Задача № 4 В цепи, изображенной на схеме R1 = 2,9 Ом, R2 = 7 Ом, R3 = 3 Ом, внутреннее сопротивление источника равно 1 Ом. Амперметр показывает ток 1 А. Определите ЭДС и напряжение на зажимах батареи.

Решение

Найдем общее сопротивление цепи. Резисторы R2 и R3 соединены параллельно, а к ним последовательно присоединен резистор R1.

10.1-10.7 повторить,
знать формулы,
подготовить сообщение «Законы Кирхгофа»
