Презентация, доклад по физике на тему Решение задач на соединение проводников
Содержание
- 1. Презентация по физике на тему Решение задач на соединение проводников
- 2. Имеется шесть проводников сопротивлениями: 1, 2, 3,
- 3. Два проводника сопротивлениями 3 и 9 Ом
- 4. Для получения сопротивления 10 Ом были использованы
- 5. Сколько одинаковых резисторов по 20 Ом надо

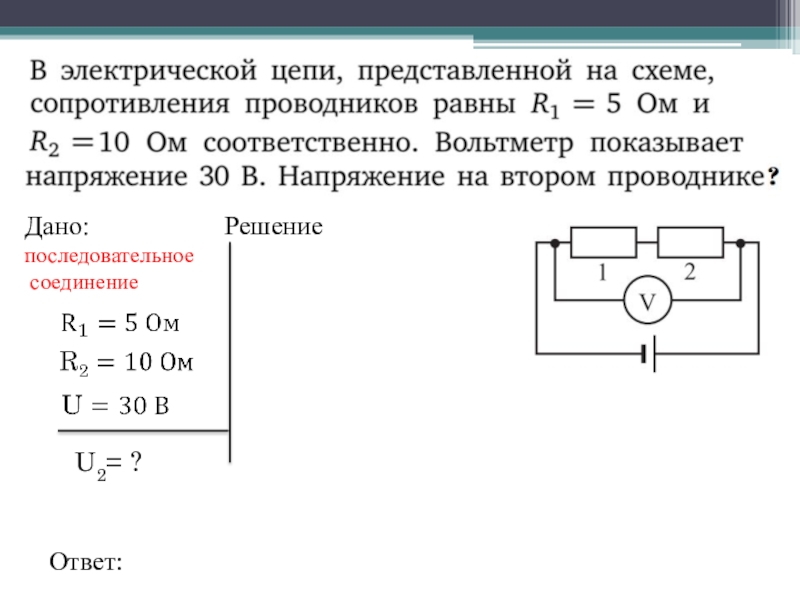

- 6. Дано: Решение последовательное соединениеU2= ?Ответ:
- 7. Четыре одинаковых резистора по 2 Ом соединены различными способами.Определите общее сопротивление участков цепи.
- 8. Четыре одинаковых резистора по 2 Ом соединены
- 9. Четыре одинаковых резистора по 2 Ом соединены

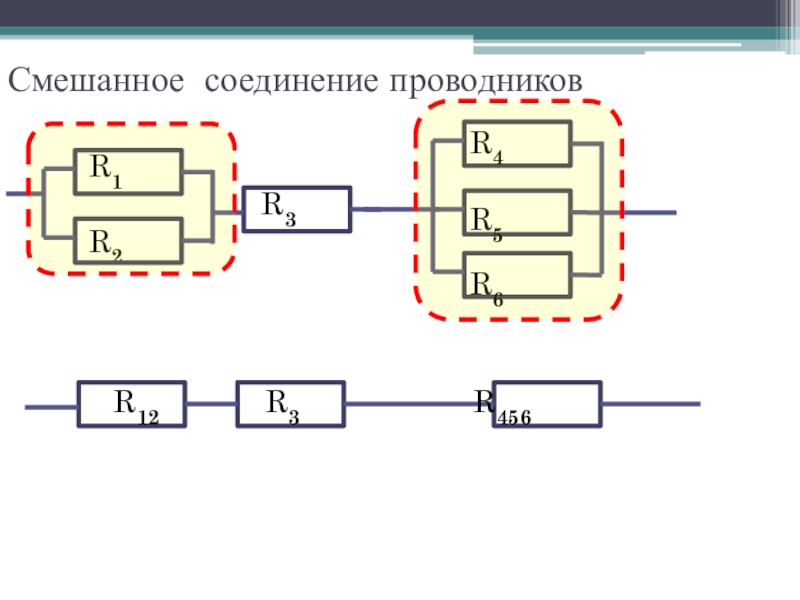

- 10. 3 Смешанное соединение проводников
- 11. 3 Смешанное соединение проводниковR1
- 12. Четыре одинаковых резистора по 2 Ом соединены
- 13. Четыре одинаковых резистора по 2 Ом соединены
- 14. Смешанное соединение проводниковR1
- 15. Слайд 15

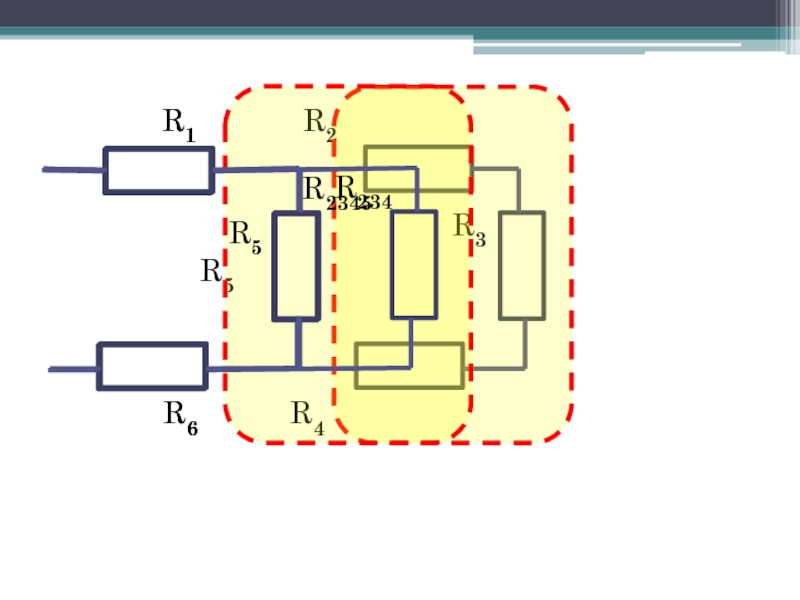

- 16. R3 R2345 R5
- 17. Вычислите сопротивление участка цепи
- 18. Вычислите сопротивление участка цепи
- 19. 5 Ом 1 Ом 3 Ом Вычислите сопротивление участка цепи
- 20. параллельноепоследов.параллельноепоследов.
- 21. последовательноепоследовательноепараллелпараллел
- 22. Четыре одинаковых резистора по 2 Ом соединены различными способами.Определите общее сопротивление участков цепи.

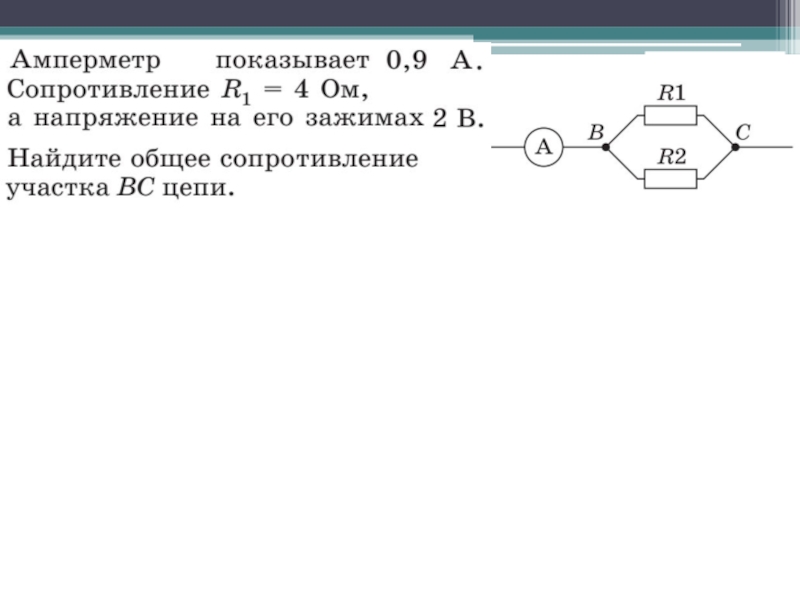

- 23. Определите показания амперметра
- 24. Определите показания амперметра
- 25. Определите показания амперметра
- 26. Слайд 26
- 27. Слайд 27

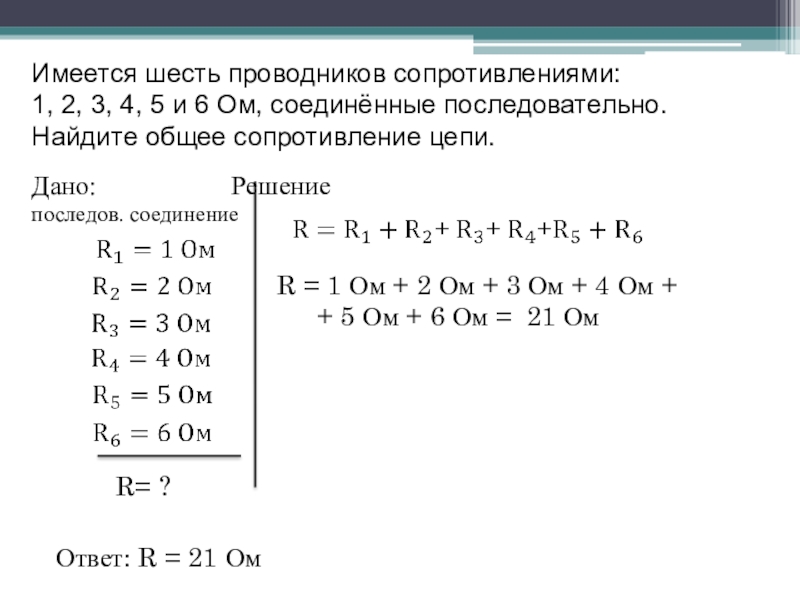

Слайд 2Имеется шесть проводников сопротивлениями: 1, 2, 3, 4, 5 и 6 Ом,
Найдите общее сопротивление цепи.
Дано: Решение
последов. соединение
R= ?
R = 1 Ом + 2 Ом + 3 Ом + 4 Ом + + 5 Ом + 6 Ом = 21 Ом
Ответ: R = 21 Ом
Слайд 3Два проводника сопротивлениями 3 и 9 Ом соединены параллельно.
Найдите общее сопротивление
Дано: Решение
параллельное
соединение
R= ?
Ответ: R = 0,9 Ом

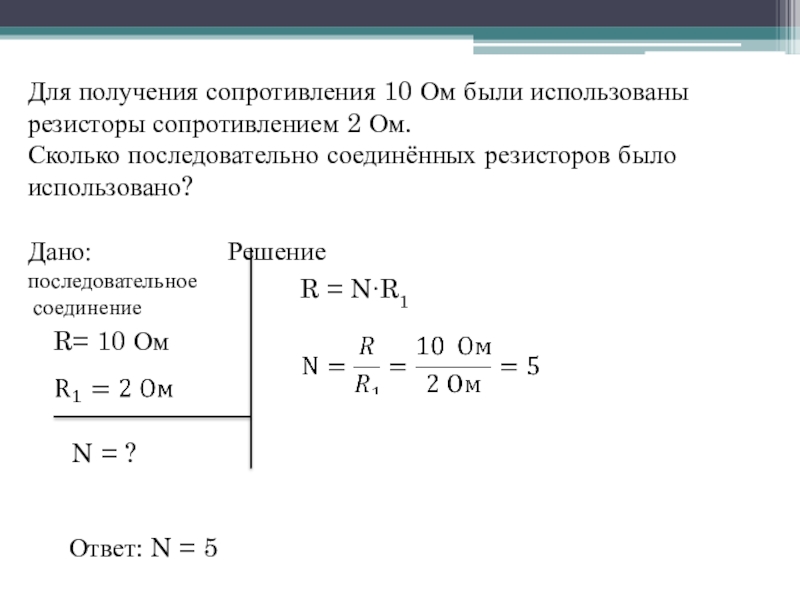

Слайд 4Для получения сопротивления 10 Ом были использованы резисторы сопротивлением 2 Ом.
Сколько
Дано: Решение
последовательное
соединение
R= 10 Ом
N = ?
R = N∙R1
Ответ: N = 5

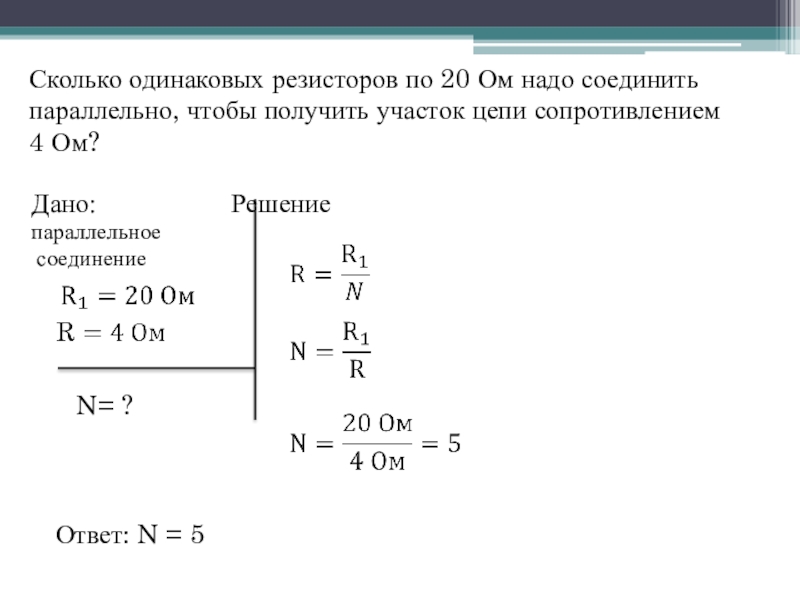

Слайд 5Сколько одинаковых резисторов по 20 Ом надо соединить параллельно, чтобы получить
Дано: Решение
параллельное
соединение
N= ?
Ответ: N = 5

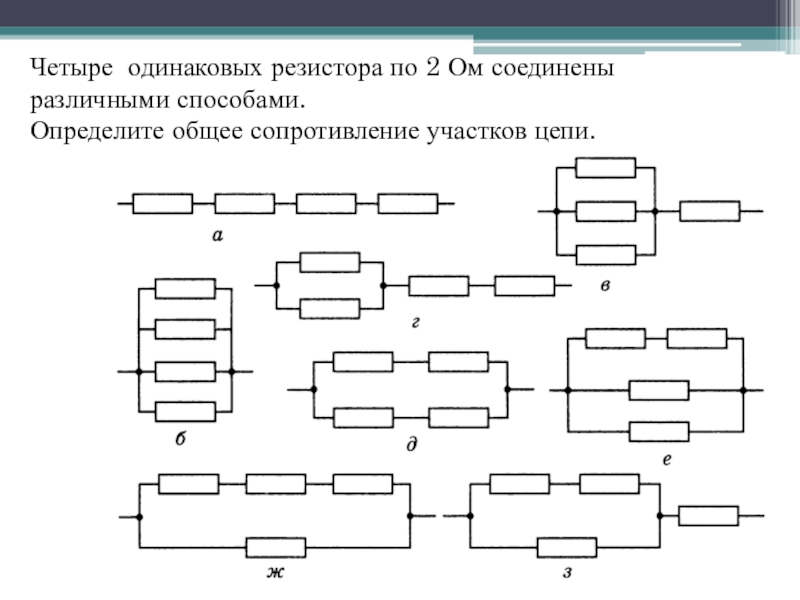

Слайд 7Четыре одинаковых резистора по 2 Ом соединены различными способами.
Определите общее сопротивление

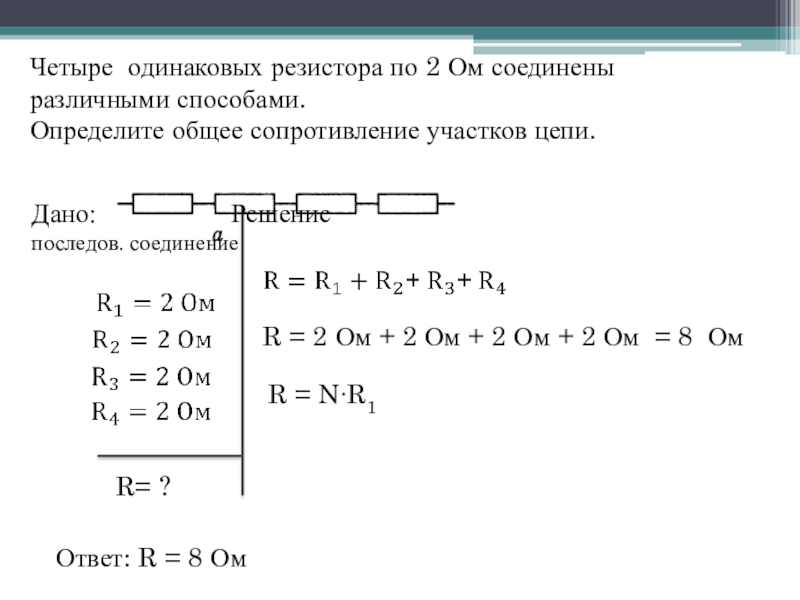

Слайд 8Четыре одинаковых резистора по 2 Ом соединены различными способами.
Определите общее сопротивление
R= ?
R = 2 Ом + 2 Ом + 2 Ом + 2 Ом = 8 Ом
Ответ: R = 8 Ом
Дано: Решение
последов. соединение
R = N∙R1

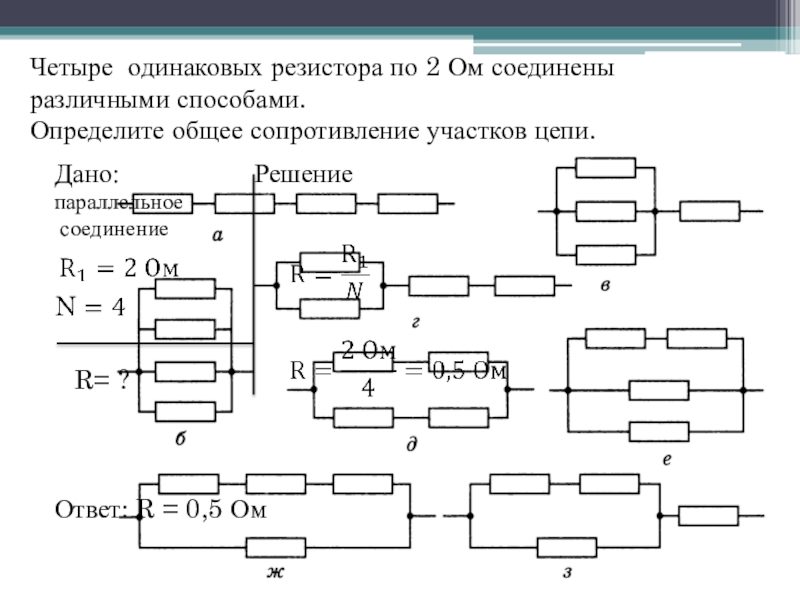

Слайд 9Четыре одинаковых резистора по 2 Ом соединены различными способами.
Определите общее сопротивление
R= ?
Ответ: R = 0,5 Ом
Дано: Решение
параллельное
соединение
Слайд 12Четыре одинаковых резистора по 2 Ом соединены различными способами.
Определите общее сопротивление
Дано: Решение
смешанное
соединение
R= ?
Слайд 13Четыре одинаковых резистора по 2 Ом соединены различными способами.
Определите общее сопротивление
Дано: Решение
смешанное
соединение
R= ?
Слайд 22Четыре одинаковых резистора по 2 Ом соединены различными способами.
Определите общее сопротивление
