Презентация, доклад по физике на тему Решение задач на коэффициент полезного действия

Содержание

Уровни сложности заданий: Б – базовый-17 заданий; П – повышенный-7 заданий; В – высокий-3 задания.ОГЭ по физике является экзаменом по выбору обучающихся и выполняет две основные функции: итоговую аттестацию выпускников основной школы и создание условий

Слайд 1Подготовка к ОГЭ по физике 9 класс
РЕШЕНИЕ КОМБИНИРОВАННЫХ
ЗАДАЧ (часть 2)

Подготовка к ОГЭ по физике 9 классРЕШЕНИЕ КОМБИНИРОВАННЫХЗАДАЧ (часть 2)

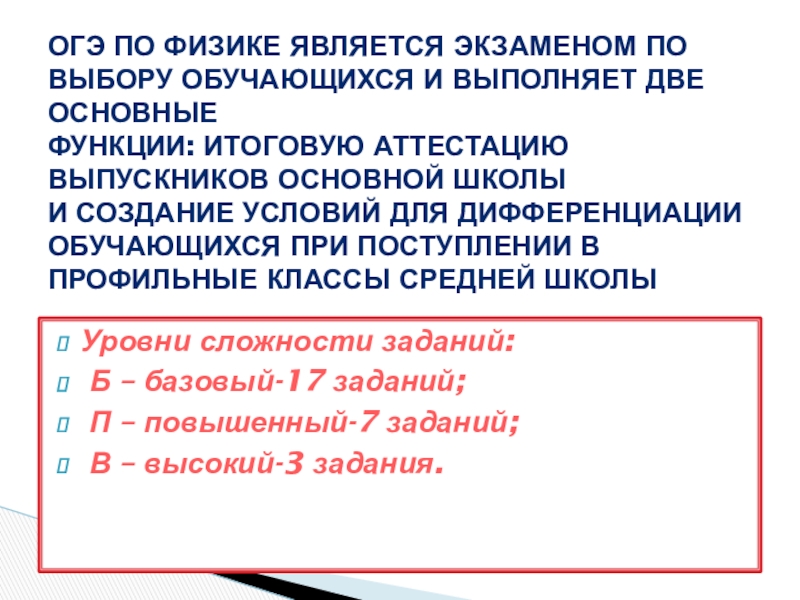

Слайд 2Уровни сложности заданий:
Б – базовый-17 заданий;
П – повышенный-7 заданий;

В – высокий-3 задания.

ОГЭ по физике является экзаменом по выбору обучающихся и выполняет две основные функции: итоговую аттестацию выпускников основной школы и создание условий для дифференциации обучающихся при поступлении в профильные классы средней школы

Уровни сложности заданий: Б – базовый-17 заданий; П – повышенный-7 заданий; В – высокий-3 задания.ОГЭ по физике

Слайд 3
К заданиям высокой степени сложности относятся как правило расчетные, комбинированные

задачи .
Расчетная задача (механические,
тепловые,
электромагнитные явления)

Часть 1 содержит 23 задания ( 22-с выбором ответа, 1-с развернутым ответом) Часть 2 содержит 4 задания (3-с развернутым ответом, 1- лабораторная работа)

К заданиям высокой степени сложности относятся как правило расчетные, комбинированные задачи .Расчетная задача (механические, тепловые,

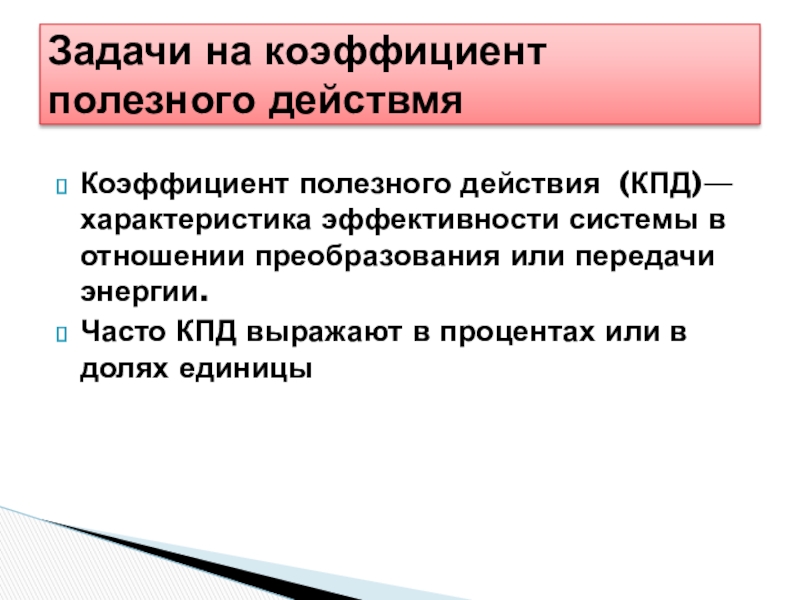

Слайд 4Коэффициент полезного действия (КПД)— характеристика эффективности системы в отношении преобразования или

передачи энергии.
Часто КПД выражают в процентах или в долях единицы

Задачи на коэффициент полезного действмя

Коэффициент полезного действия (КПД)— характеристика эффективности системы в отношении преобразования или передачи энергии.Часто КПД выражают в процентах

Слайд 5КПД Определяется отношением полезной использованной энергии Eп к полному или затраченному

количеству энерги Eз, полученному системой;
обозначается обычно буквой η (эта);
Вследствие неизбежных потерь КПД всегда меньше единицы либо меньше 100%.

η = Eп/Eз.

КПД Определяется отношением полезной использованной энергии Eп к полному или затраченному количеству энерги Eз, полученному системой; обозначается

Слайд 6Часто бывает целесообразно определить КПД не как отношение энергий, а как

отношение работ, особенно в тех случаях, когда работа над телом совершается не одновременно с работой, производимой самим телом, и с другой скоростью.

η = Ап· 100% Аз

Часто бывает целесообразно определить КПД не как отношение энергий, а как отношение работ, особенно в тех случаях,

Слайд 7 Q=qm – количество теплоты, которое выделяется при сгорании топлива
Q= cm(t1-t2)– количество

теплоты, которое выделяется при охлаждении или необходимо для нагревания вещества
Q=ƛm - количество теплоты, необходимое для плавления или выделяемое при отвердевании вещества
Q=Lm - количество теплоты, необходимое для парообразования или выделяемое при конденсации пара

Для нахождения КПД в тепловых явлениях нам могут пригодиться следующие формулы:

 Q=qm – количество теплоты, которое выделяется при сгорании топливаQ= cm(t1-t2)– количество теплоты, которое выделяется при охлаждении или

Слайд 8A=Fs-механическая работа
A=Nt- механическая работа ( через мощность и время)
E=mgh-потенциальная энергия тела

связанного с землей
E=k x2/2 –потенциальная энергия упруго деформированного тела
E=m v2/2- кинетическая энергия движения

Для нахождения КПД в механических явлениях нам могут пригодиться следующие формулы:

A=Fs-механическая работаA=Nt- механическая работа ( через мощность и время)E=mgh-потенциальная энергия тела связанного с землейE=k x2/2 –потенциальная энергия

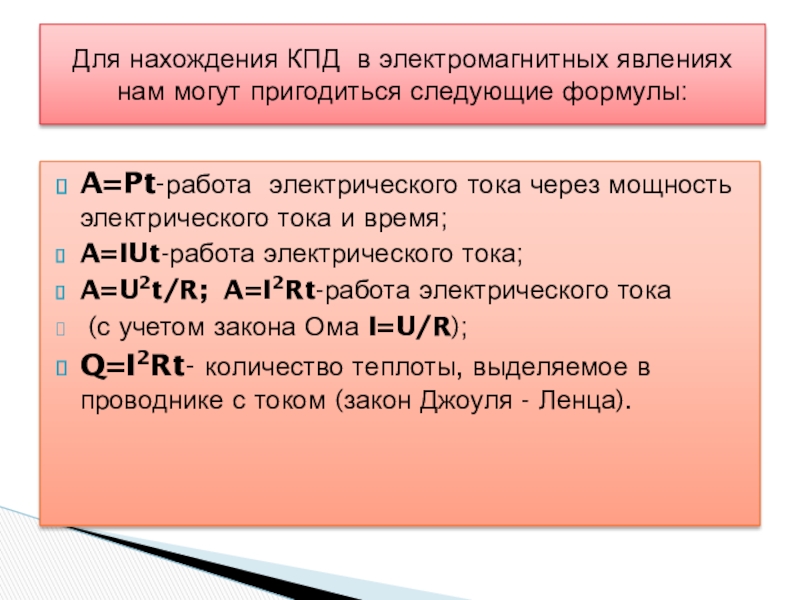

Слайд 9A=Pt-работа электрического тока через мощность электрического тока и время;
A=IUt-работа электрического тока;
A=U2t/R;

A=I2Rt-работа электрического тока
(с учетом закона Ома I=U/R);
Q=I2Rt- количество теплоты, выделяемое в проводнике с током (закон Джоуля - Ленца).

Для нахождения КПД в электромагнитных явлениях нам могут пригодиться следующие формулы:

A=Pt-работа электрического тока через мощность электрического тока и время;A=IUt-работа электрического тока;A=U2t/R; A=I2Rt-работа электрического тока (с учетом закона

Слайд 10 Задача1.
Две спирали электроплитки сопротивлением по 10 Ом каждая соединены параллельно

и включены в сеть с напряжением 220 В. Вода массой 1 кг закипела при нагревании на этой плитке через 43 с. Чему равен КПД процесса? Начальная температура воды 20 °С. (Полезной считается энергия, используемая на нагревание воды.)

Примеры решения задач

Задача1.Две спирали электроплитки сопротивлением по 10 Ом каждая соединены параллельно и включены в сеть с напряжением

Слайд 11Дано:
R1=R2=R=10 Ом
U=220 B
m =1кг
to1 =20 °C
to2 =100 °C
t = 43

с
c=4200 Дж/(кг·°С)
η— ?
Дано:R1=R2=R=10 ОмU=220 Bm =1кгto1 =20 °C to2 =100 °Ct = 43 сc=4200 Дж/(кг·°С) η— ?

Слайд 12Решение:
η =Еп/Ез
Еп =Q=cm(to2 - to1)
Ез =A= U2t/ Rоб
Rоб =R/2-сопротивление двух одинаковых

проводников при параллельном соединении
Подставляем выражения в формулу для КПД

η=4200*1* (100-20)*10/2*220*220*43=0,8=80% Ответ: ≈ 0.8 = 80%

Решение:η =Еп/ЕзЕп =Q=cm(to2 - to1)Ез =A= U2t/ RобRоб =R/2-сопротивление двух одинаковых проводников при параллельном соединенииПодставляем выражения в

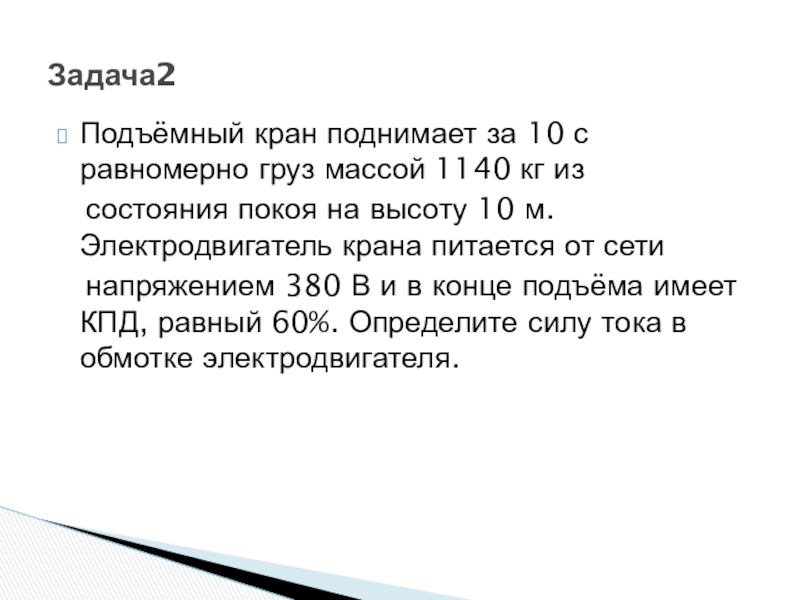

Слайд 13Подъёмный кран поднимает за 10 с равномерно груз массой 1140 кг

из
состояния покоя на высоту 10 м. Электродвигатель крана питается от сети
напряжением 380 В и в конце подъёма имеет КПД, равный 60%. Определите силу тока в обмотке электродвигателя.

Задача2

Подъёмный кран поднимает за 10 с равномерно груз массой 1140 кг из состояния покоя на высоту

Слайд 14Дано:
m = 1140 кг
η = 0,6
t = 10 c
U = 380

В
h = 10 м
I =?

Дано:m = 1140 кгη = 0,6t = 10 cU = 380 Вh = 10 мI =?

Слайд 15Решение:
η=Ап/А
Ап=mg h- работа силы тяжести при подъеме на высоту h

Аз=UIt- работа

электрического тока

Подставляем выражения в формулу для КПД

η=mgh/IUt
Выражаем неизвестную величину
I=mgh/ ηUt
Подставляем значения известных величин и находим значение неизвестной величины

I=1140*10*10|0.6*380*10=30A
Ответ: I = 30 А
Решение:η=Ап/ААп=mg h- работа силы тяжести при подъеме на высоту hАз=UIt- работа электрического токаПодставляем выражения в формулу для

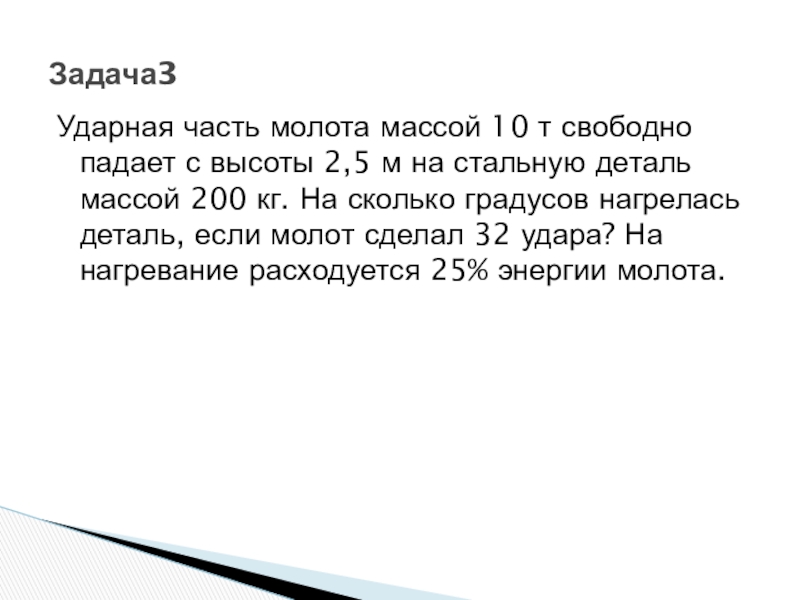

Слайд 16Ударная часть молота массой 10 т свободно падает с высоты 2,5

м на стальную деталь массой 200 кг. На сколько градусов нагрелась деталь, если молот сделал 32 удара? На нагревание расходуется 25% энергии молота.

Задача3

Ударная часть молота массой 10 т свободно падает с высоты 2,5 м на стальную деталь массой 200

Слайд 17Дано:
M = 10 000 кг
h = 2,5 м
m = 200 кг
c

=500Дж/ кг°С
η = 25% = 0,25
n = 32

(t2 – t1) = ?

Дано:M = 10 000 кгh = 2,5 мm = 200 кгc =500Дж/ кг°Сη = 25% = 0,25n

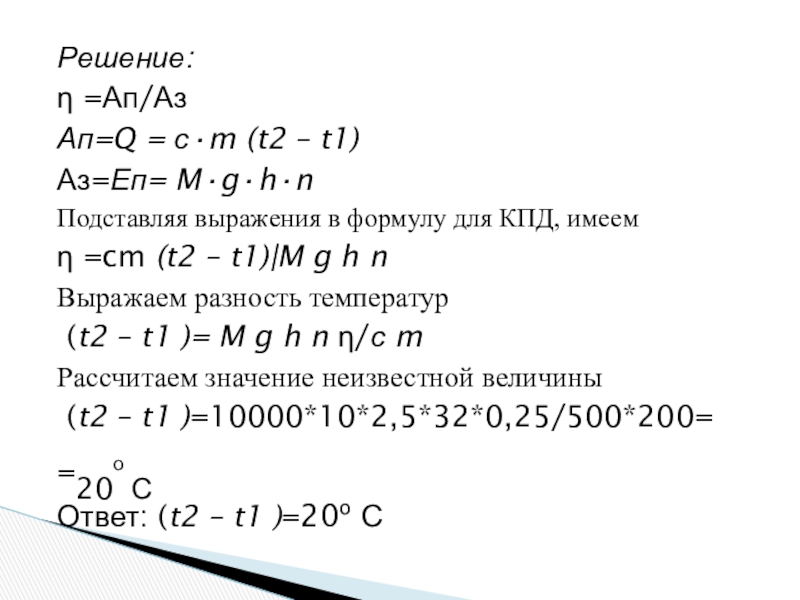

Слайд 18Решение:
η =Ап/Аз
Ап=Q = с·m (t2 – t1)
Аз=Еп= M·g·h·n
Подставляя выражения в формулу

для КПД, имеем
η =cm (t2 – t1)|M g h n
Выражаем разность температур
(t2 – t1 )= M g h n η/с m
Рассчитаем значение неизвестной величины
(t2 – t1 )=10000*10*2,5*32*0,25/500*200=
=20о С
Ответ: (t2 – t1 )=20о С









Решение:η =Ап/АзАп=Q = с·m (t2 – t1)Аз=Еп= M·g·h·nПодставляя выражения в формулу для КПД, имеемη =cm (t2 –

Слайд 19Спасибо за внимание!
С вами работала
учитель физики МБОУ «СОШ № 7»
Гатилова

Антонина Петровна
Спасибо за внимание!С вами работала учитель физики МБОУ «СОШ № 7»Гатилова Антонина Петровна
