Презентация, доклад по физике на тему Решение задач по теме Постоянный ток

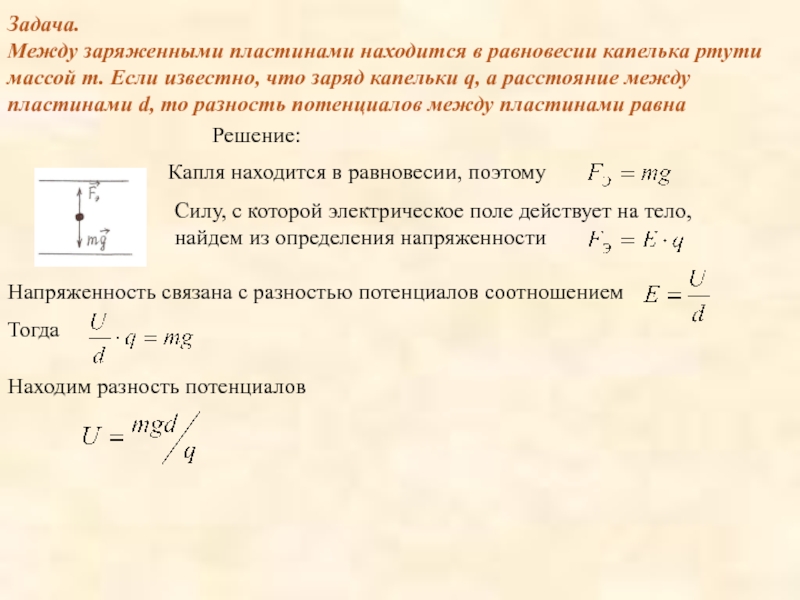

Решение:

Капля находится в равновесии, поэтому

Силу, с которой электрическое поле действует на тело,
найдем из определения напряженности

Напряженность связана с разностью потенциалов соотношением

Тогда

Находим разность потенциалов

Получаем эквивалентную цепь. Данные три сопротивления соединены последовательно, поэтому

=7 Ом

соединены последовательно, значит

Это сопротивление каждой ветви параллельного соединения (2 ветви). Значит,

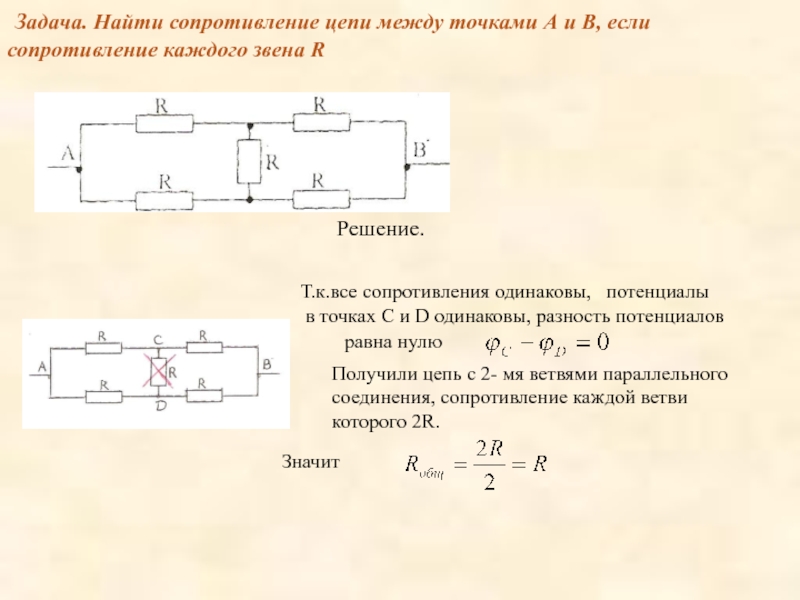

Т.к.все сопротивления одинаковы, потенциалы
в точках С и D одинаковы, разность потенциалов

равна нулю

Получили цепь с 2- мя ветвями параллельного
соединения, сопротивление каждой ветви
которого 2R.

Значит

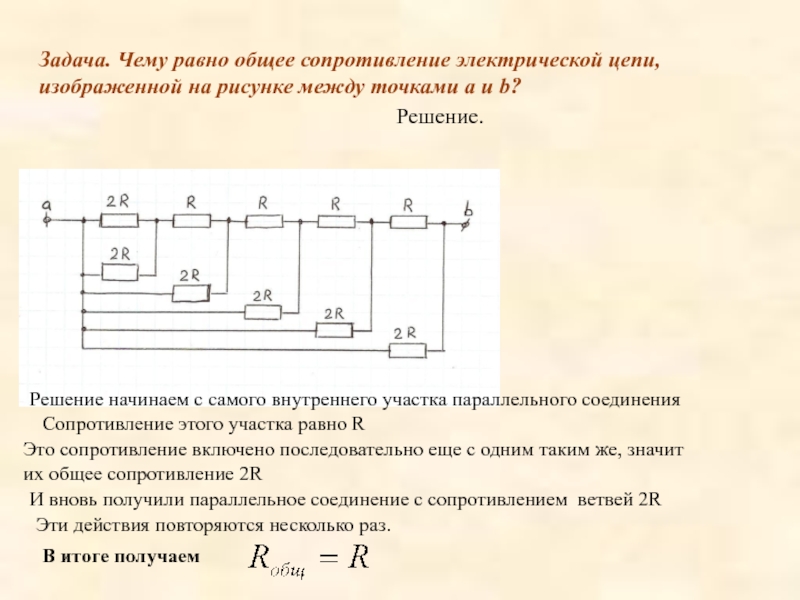

Решение начинаем с самого внутреннего участка параллельного соединения

Сопротивление этого участка равно R

Это сопротивление включено последовательно еще с одним таким же, значит
их общее сопротивление 2R

И вновь получили параллельное соединение с сопротивлением ветвей 2R

Эти действия повторяются несколько раз.

В итоге получаем

.

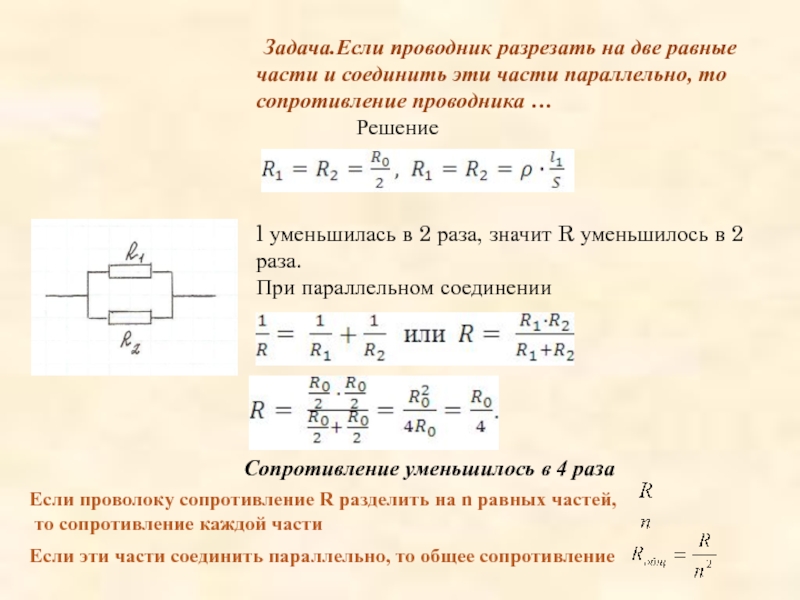

Сопротивление уменьшилось в 4 раза

Если проволоку сопротивление R разделить на n равных частей,
то сопротивление каждой части

Если эти части соединить параллельно, то общее сопротивление

Решение:
По показаниям приборов можно
определить сопротивление резистора
с помощью закона Ома для участка цепи.

Сила тока изменяется на 0,22 А, значит

тогда

значит напряжение нужно увеличить на

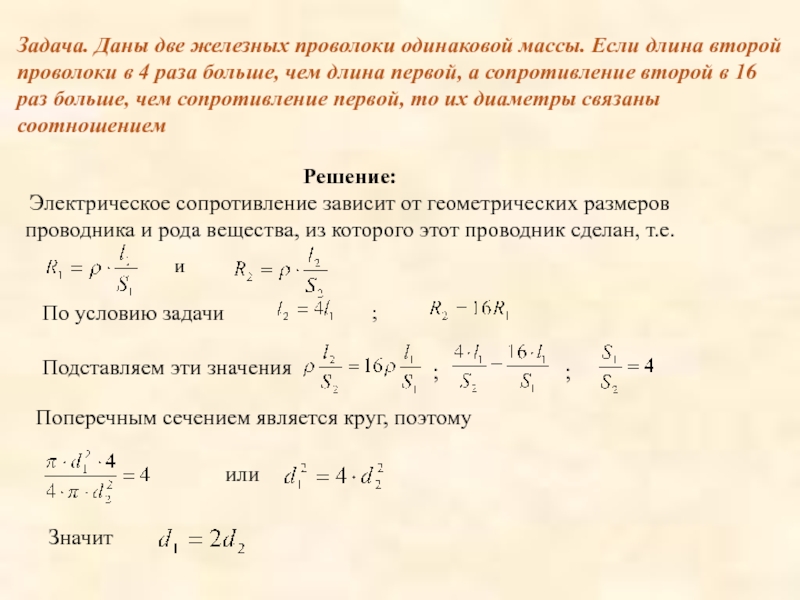

Решение:
Электрическое сопротивление зависит от геометрических размеров
проводника и рода вещества, из которого этот проводник сделан, т.е.

и

По условию задачи

;

Подставляем эти значения

Поперечным сечением является круг, поэтому

или

Значит

;

;

Решение:

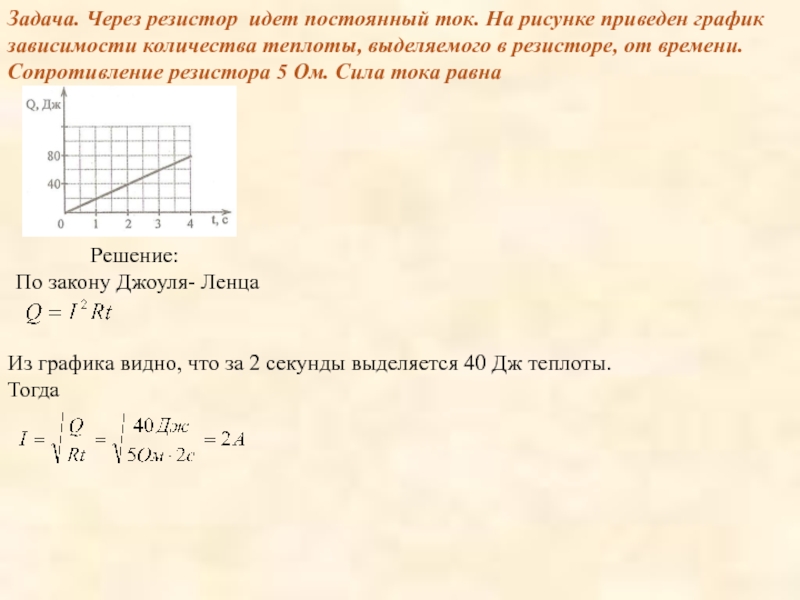

По закону Джоуля- Ленца

Из графика видно, что за 2 секунды выделяется 40 Дж теплоты.
Тогда

.

=

t

Решение:

Мощность электрического тока

Найдем силу тока.
По закону электролиза

Значит

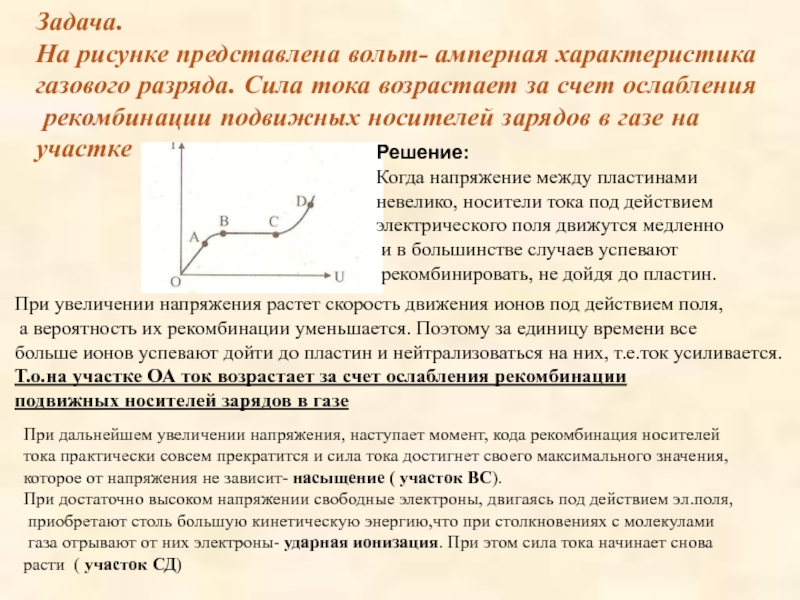

Решение:
Когда напряжение между пластинами
невелико, носители тока под действием
электрического поля движутся медленно
и в большинстве случаев успевают
рекомбинировать, не дойдя до пластин.

При увеличении напряжения растет скорость движения ионов под действием поля,
а вероятность их рекомбинации уменьшается. Поэтому за единицу времени все
больше ионов успевают дойти до пластин и нейтрализоваться на них, т.е.ток усиливается.
Т.о.на участке ОА ток возрастает за счет ослабления рекомбинации
подвижных носителей зарядов в газе

При дальнейшем увеличении напряжения, наступает момент, кода рекомбинация носителей
тока практически совсем прекратится и сила тока достигнет своего максимального значения,
которое от напряжения не зависит- насыщение ( участок ВС).
При достаточно высоком напряжении свободные электроны, двигаясь под действием эл.поля,
приобретают столь большую кинетическую энергию,что при столкновениях с молекулами
газа отрывают от них электроны- ударная ионизация. При этом сила тока начинает снова расти ( участок СД)

Решение:
Особенностью диода является его односторонняя проводимость, при этом
вольт- амперная характеристика имеет вид






Сопротивления току при прямом и обратном переходах можно определить
по закону Ома для участка цепи

Для прямого перехода (сила тока
во много раз больше, чем для обратного)

Для обратного перехода

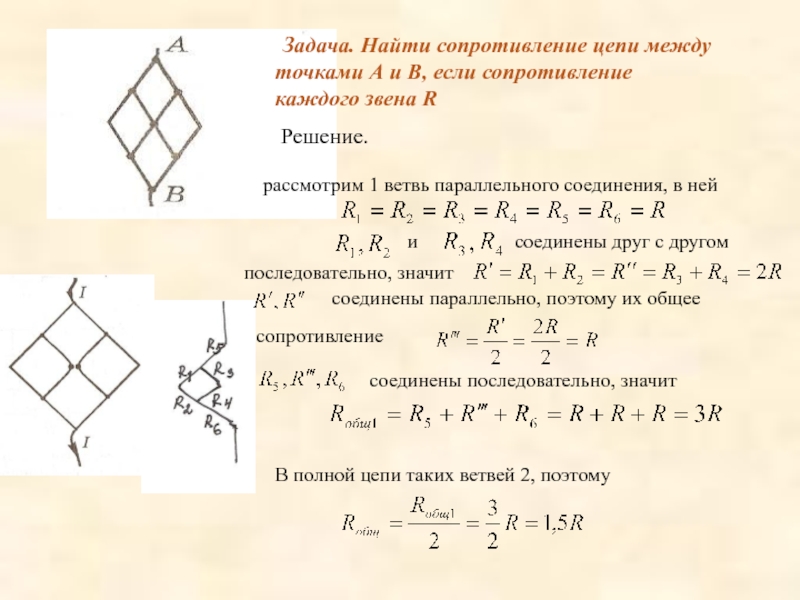

Решение.

рассмотрим 1 ветвь параллельного соединения, в ней

и

соединены друг с другом

последовательно, значит

соединены параллельно, поэтому их общее

сопротивление

соединены последовательно, значит

В полной цепи таких ветвей 2, поэтому
