Презентация, доклад по физике на тему Распознавание типа соединения элементов цепи (8 класс)
Содержание
- 1. Презентация по физике на тему Распознавание типа соединения элементов цепи (8 класс)
- 2. Трансформация схемы.

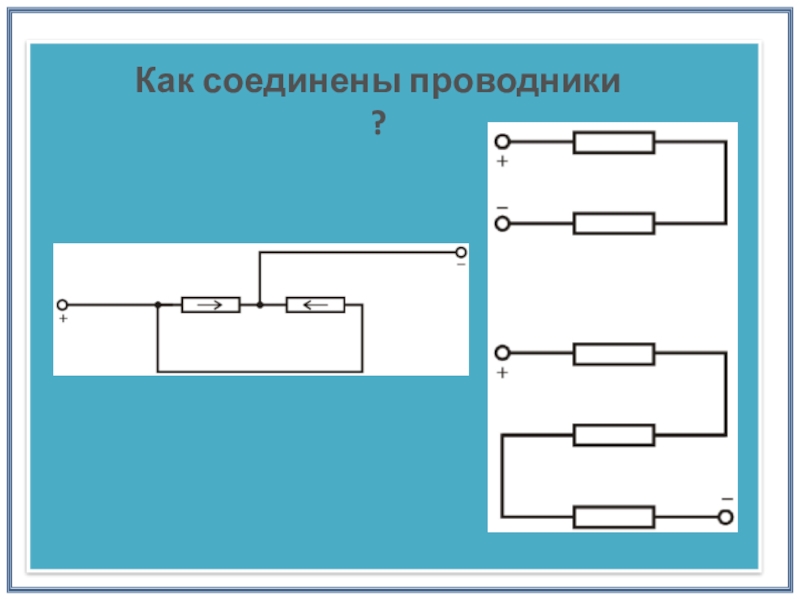

- 3. .Как соединены проводники ?
- 4. Трансформируем эту схему. Цель трансформации показать,
- 5. .
- 6. .Наблюдение, гипотеза, проверка.Начертите схему.Соберите установку( у резисторов
- 7. .
- 8. У кого это хорошо получится, пусть продемонстрирует трансформацию на доске.
- 9. Распознавание типа соединения по значениям силы тока и напряжения.
- 10. Основные свойства последовательного и параллельного соединений проводников:
- 11. Как могут быть соединены проводники (последовательно или
- 12. Задание: самим составить несколько подобных простых заданий. Используй свойства параллельного и последовательного соединений проводников.
- 13. Домашнее задание: Нарисовать все возможные схемы соединения
- 14. Источники: Л.Э. Генденштейн, В.А. Орлов, Г.Г.
Трансформация схемы.
Слайд 1
Распознавание типа
соединения элементов цепи
МКОУ Венгеровская СОШ №2
Учитель физики Лукьянова Н.В.
24.02.13

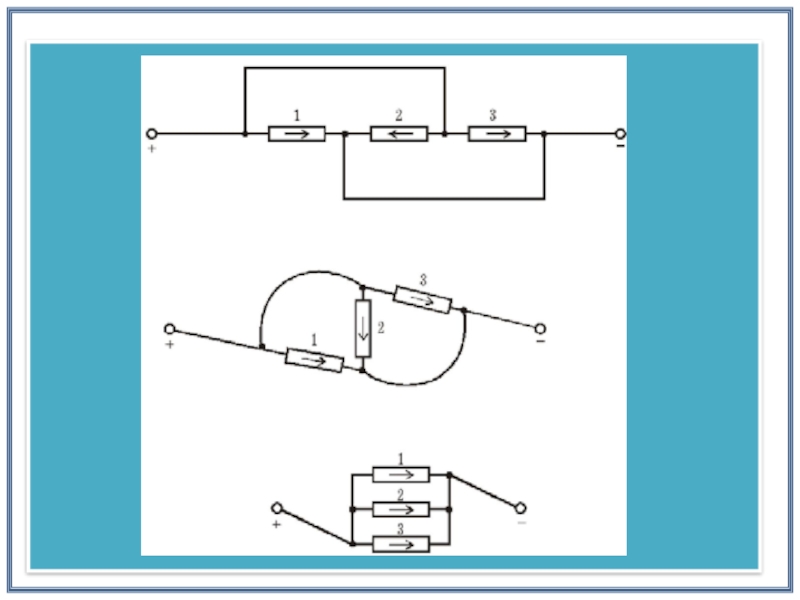

Слайд 4

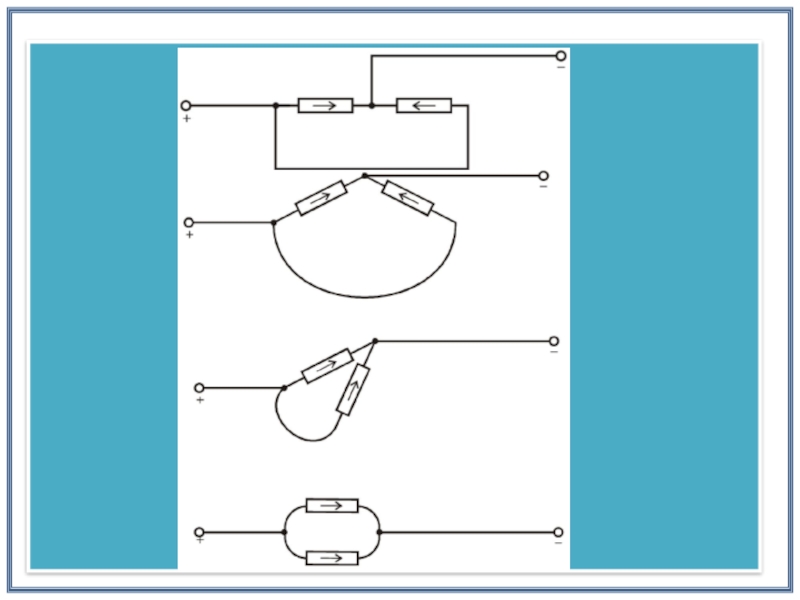

Трансформируем эту схему.
Цель трансформации показать, что разворот «правого» резистора на180°,
поможет увидеть, что оба резистора стали параллельными и в геометрическом смысле.
Слайд 6
.

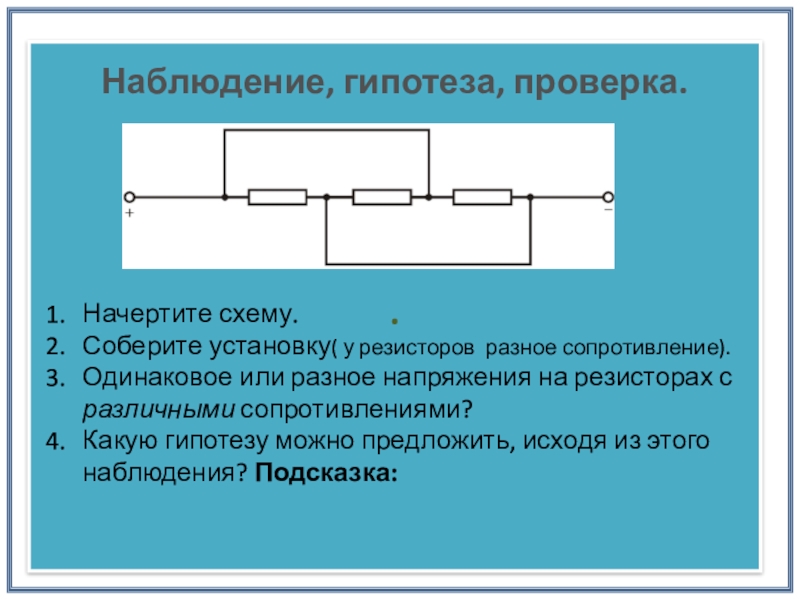

Наблюдение, гипотеза, проверка.
Начертите схему.
Соберите установку( у резисторов разное сопротивление).
Одинаковое или разное
напряжения на резисторах с различными сопротивлениями?
Какую гипотезу можно предложить, исходя из этого наблюдения? Подсказка:
Какую гипотезу можно предложить, исходя из этого наблюдения? Подсказка:
Слайд 10
Основные свойства последовательного и параллельного соединений проводников:
1)при последовательном:
*в проводниках
одинакова сила тока, *напряжение на концах всей цепи равно сумме напряжений на отдельных проводниках;
2)при параллельном:
*сила тока во всей цепи равна сумме сил токов в отдельных проводниках,
*напряжение на всех проводниках одинаково.

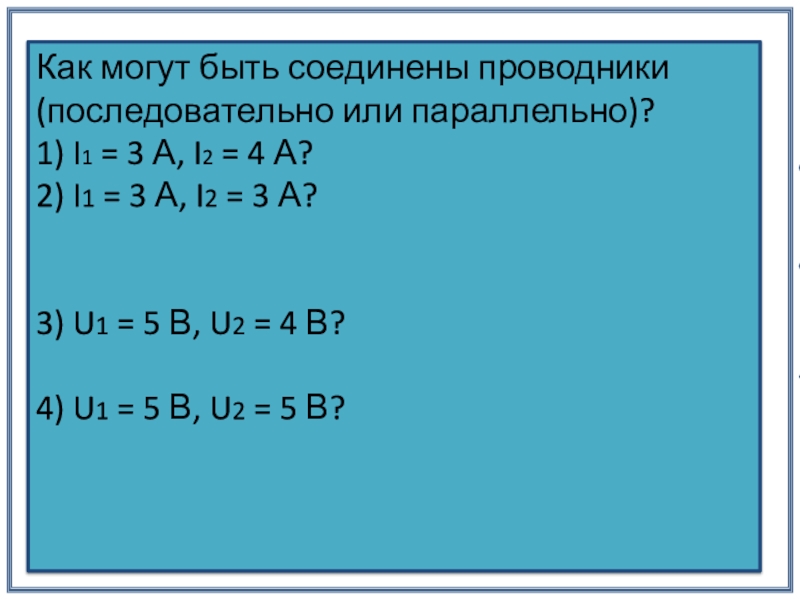

Слайд 11
Как могут быть соединены проводники (последовательно или параллельно)?
1) I1 =
3 А, I2 = 4 А?
2) I1 = 3 А, I2 = 3 А?
3) U1 = 5 В, U2 = 4 В?
4) U1 = 5 В, U2 = 5 В?
Последовательно
Слайд 12
Задание:
самим составить несколько подобных простых заданий.
Используй свойства параллельного и последовательного
соединений проводников.
Слайд 13
Домашнее задание:
Нарисовать все возможные схемы соединения трёх одинаковых резисторов, сопротивлением
по
1 Ом каждый.
Найти в каждом случае
сопротивление цепи.
Слайд 14
Источники:
Л.Э. Генденштейн, В.А. Орлов, Г.Г. Никифоров
«Как
научить решать задачи по физике(основная школа).
Подготовка к ГИА»
Лекции 5–8
Москва
Педагогический университет
«Первое сентября»2010
http://edu.1september.ru
